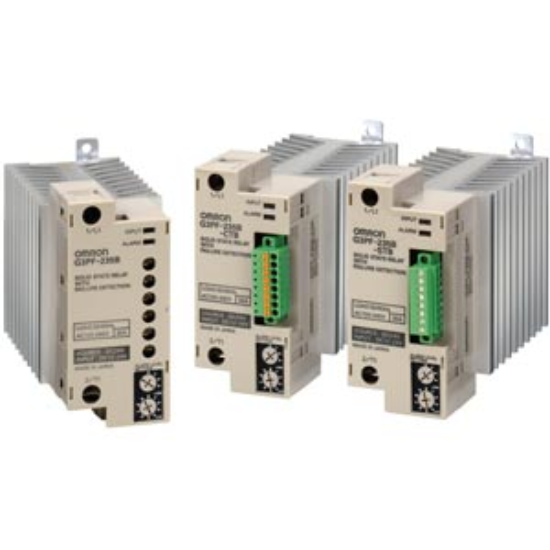

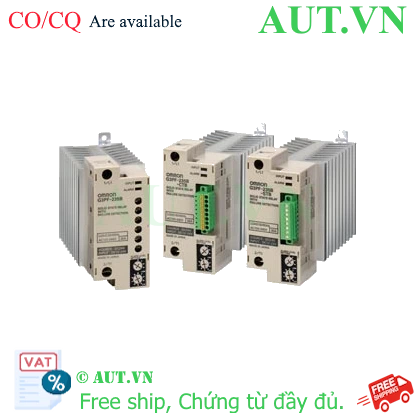

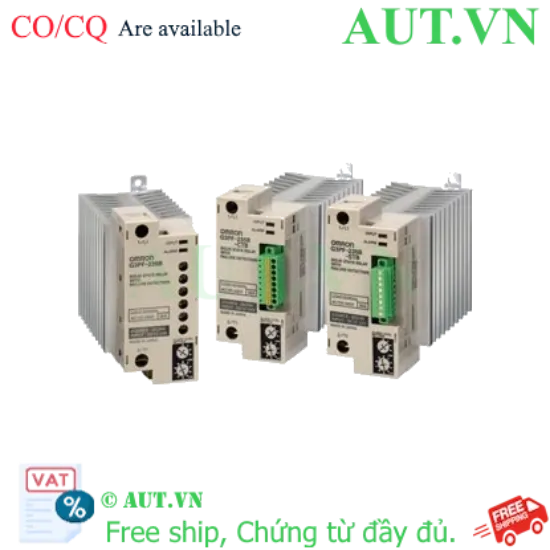

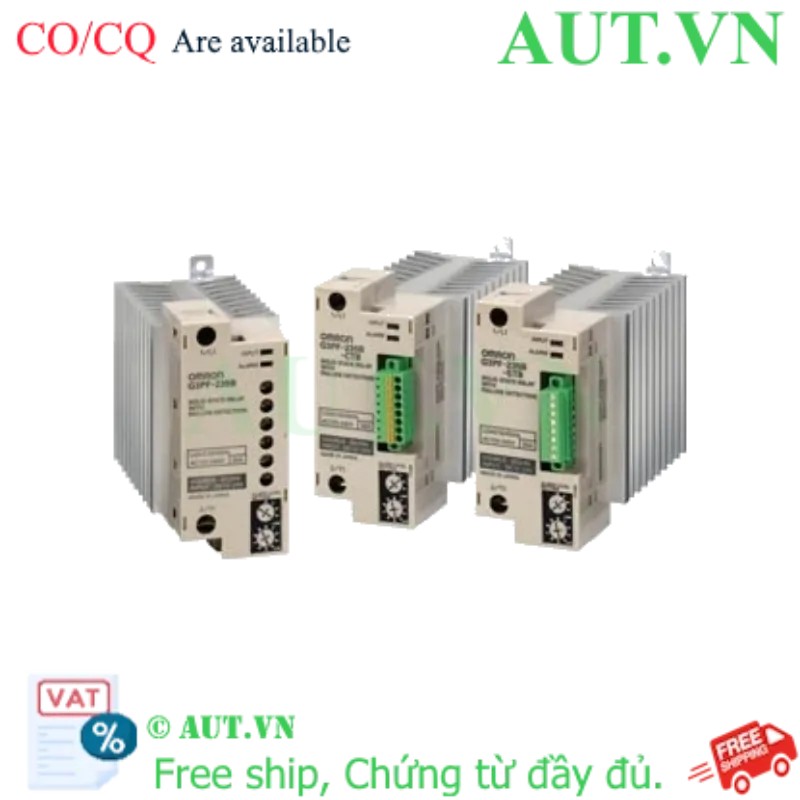

Relay bán dẫn Omron G3PF-525B-CTB DC24 - 25A, 1 Pha, Zero-Cross
- **Loại sản phẩm:** Relay bán dẫn (SSR) 1 pha
- **Dòng tải định mức:** 25A
- **Điện áp tải:** 200 - 480VAC
- **Điện áp điều khiển:** 12 - 24VDC
- **Công nghệ chuyển mạch:** Zero-cross (giảm nhiễu điện từ)
- **Tiện ích:** Tích hợp sẵn tản nhiệt và đèn LED chỉ thị trạng thái
Giới thiệu Relay bán dẫn Omron G3PF-525B-CTB DC24
Relay bán dẫn Omron G3PF-525B-CTB DC24 là giải pháp điều khiển đóng ngắt dòng điện lý tưởng cho các hệ thống gia nhiệt công nghiệp. Khác với rơ le cơ truyền thống, dòng SSR (Solid State Relay) của Omron sử dụng linh kiện bán dẫn, giúp loại bỏ hoàn toàn tiếng ồn cơ học và tia lửa điện, đảm bảo độ bền cực cao và khả năng đóng ngắt chính xác tuyệt đối. Với dòng tải lên đến 25A và công nghệ Zero-cross, sản phẩm này là lựa chọn hàng đầu để kiểm soát nhiệt độ ổn định trong các môi trường sản xuất khắt khe.
Điểm nổi bật của sản phẩm
- Công nghệ Zero-cross: Chỉ đóng/ngắt khi điện áp xoay chiều đạt điểm 0, giúp giảm thiểu nhiễu điện từ (EMI) và bảo vệ thiết bị tải.
- Tích hợp tản nhiệt: Sản phẩm đã bao gồm sẵn khối tản nhiệt, giúp tối ưu không gian lắp đặt và giảm chi phí phụ kiện.
- Độ tin cậy cực cao: Không có bộ phận chuyển động, giúp kéo dài tuổi thọ thiết bị lên gấp nhiều lần so với rơ le cơ.
- Chỉ thị trực quan: Đèn LED giúp người vận hành dễ dàng kiểm tra trạng thái On/Off của relay ngay lập tức.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|
| Model | G3PF-525B-CTB DC24 |
| Số pha của tải | 1 pha |
| Điện áp ngõ vào (Control Voltage) | 12...24VDC |
| Điện áp tải (Load Voltage) | 200...480VAC |
| Dòng điện tải định mức | 25A |
| Chế độ chuyển mạch | Zero-cross |
| Phương pháp lắp đặt | Lắp bề mặt / Chân cắm |
| Tích hợp tản nhiệt | Có |
| Chỉ thị trạng thái | Đèn LED |
| Độ sụt áp tối đa (khi ON) | 1.8V |
| Nhiệt độ môi trường hoạt động | -20 đến 60°C |
| Tiêu chuẩn đạt được | CE, CSA, TUV |
Nguồn tham khảo: Omron Global Official
Lợi ích khi sử dụng Omron G3PF-525B-CTB DC24
- Tiết kiệm chi phí bảo trì: Nhờ tuổi thọ dài và không có bộ phận cơ học bị mài mòn.
- Tăng tính chính xác: Điều khiển nhiệt độ cực kỳ mịn, phù hợp cho các quy trình yêu cầu độ chính xác cao như đúc nhựa, sấy thực phẩm.
- An toàn tuyệt đối: Giảm thiểu nguy cơ cháy nổ do tia lửa điện phát sinh khi đóng cắt tải lớn.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Kiểm tra thông số: Đảm bảo điện áp điều khiển là DC 12-24V và tải là AC 200-480V.
- Lắp đặt cơ khí: Gắn sản phẩm vào vị trí cố định, đảm bảo không gian xung quanh thông thoáng để tản nhiệt hiệu quả.
- Đấu nối ngõ vào (Input): Kết nối nguồn tín hiệu điều khiển (PLC, bộ điều khiển nhiệt) vào chân ngõ vào (12-24VDC).
- Đấu nối ngõ ra (Output): Kết nối dây pha và dây trung tính của tải qua các chân ngõ ra của relay.
- Kiểm tra: Cấp nguồn và quan sát đèn LED để xác nhận trạng thái hoạt động.
Sản phẩm liên quan (isRelatedTo)
Để hệ thống điều khiển nhiệt độ hoàn chỉnh, bạn nên kết hợp với:
- Bộ điều khiển nhiệt độ Omron E5CC series.
- Cặp nhiệt điện (Thermocouple) loại K hoặc J.
- Thiết bị bảo vệ quá tải/ngắt mạch.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Máy sấy công nghiệp, lò nướng điện trở.
- Máy đùn nhựa, máy ép phun nhựa.
- Hệ thống gia nhiệt trong ngành dệt may và thực phẩm.
- Các tủ điều khiển công nghiệp tự động hóa.
Câu hỏi thường gặp (FAQ)
- 1. Relay bán dẫn (SSR) khác gì so với Relay cơ thông thường?
- SSR không có tiếp điểm cơ học, giúp đóng ngắt cực nhanh, không gây tiếng ồn và không có tia lửa điện, do đó tuổi thọ cao hơn nhiều.
- 2. Tại sao sản phẩm này lại có tính năng Zero-cross?
- Zero-cross giúp relay chỉ đóng điện khi điện áp AC đi qua điểm 0, giúp giảm sốc điện và nhiễu cho hệ thống điện.
- 3. Tôi có cần mua thêm tản nhiệt rời cho model này không?
- Không, model G3PF-525B-CTB DC24 đã được tích hợp sẵn khối tản nhiệt đi kèm.
- 4. Dòng điện 25A có thể dùng cho tải lớn hơn không?
- Bạn nên chọn thiết bị có dòng tải thực tế thấp hơn dòng định mức (nên dùng khoảng 80% công suất) để đảm bảo độ bền lâu dài.
- 5. Điện áp điều khiển 24VDC có dùng được cho 12VDC không?
- Có, dải điện áp ngõ vào cho phép từ 12V đến 24VDC.
- 6. Làm thế nào để biết Relay đang hoạt động?
- Bạn chỉ cần quan sát đèn LED trên thân sản phẩm. Đèn sáng nghĩa là relay đang nhận lệnh đóng.
- 7. Sản phẩm có chống nhiễu tốt không?
- Rất tốt, nhờ công nghệ Zero-cross giúp giảm thiểu EMI tối đa.
- 8. Mua sản phẩm tại AUT VN có được bảo hành không?
- Có, AUT VN cam kết sản phẩm chính hãng và bảo hành theo đúng chính sách của hãng Omron.
