Relay Bán Dẫn Omron G3S-201PL-US DC24 | 1A, Gắn PCB, Tuổi Thọ Vĩnh Cửu - AUT VN

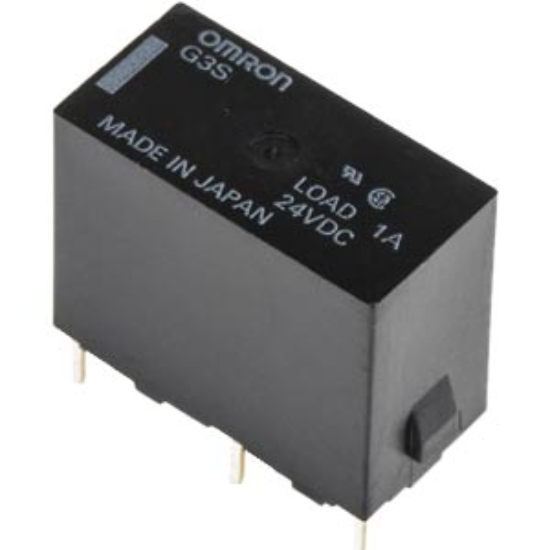

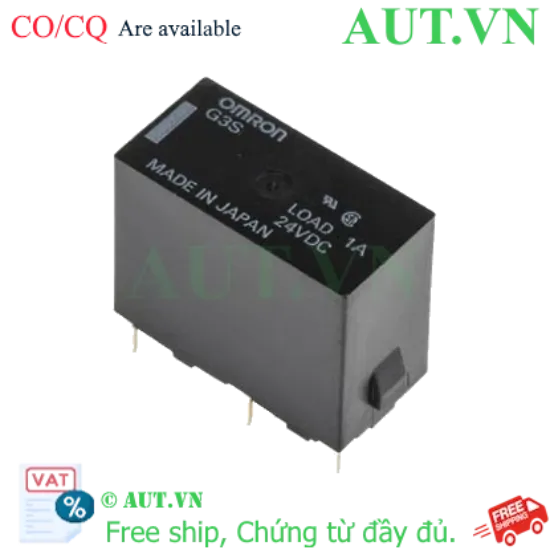

Giới thiệu về Relay bán dẫn Omron G3S-201PL-US DC24

Trong kỷ nguyên tự động hóa công nghiệp 4.0, yêu cầu về độ chính xác và sự bền bỉ của các thiết bị điều khiển ngày càng khắt khe. Relay bán dẫn Omron G3S-201PL-US DC24 (Solid State Relay - SSR) chính là giải pháp tối ưu thay thế hoàn toàn cho các dòng rơ le cơ học truyền thống. Bằng cách sử dụng linh kiện bán dẫn để đóng ngắt, Omron G3S-201PL-US triệt tiêu hoàn toàn hiện tượng hồ quang điện, loại bỏ tiếng ồn và chống mài mòn tiếp điểm. Đây là lựa chọn hàng đầu cho các kỹ sư thiết kế bo mạch điều khiển yêu cầu tần suất đóng ngắt cực cao và độ tin cậy tuyệt đối trong môi trường công nghiệp khắt khe.

Điểm nổi bật của Omron G3S-201PL-US DC24

• Tốc độ phản hồi siêu tốc: Khả năng đóng cắt gần như tức thì, đáp ứng hoàn hảo cho các thuật toán điều khiển PID hoặc các chu kỳ bật/tắt tần số cao.
• Tuổi thọ vận hành vượt trội: Cấu tạo không có bộ phận chuyển động cơ khí, không mài mòn, giúp giảm thiểu tối đa chi phí bảo trì và thời gian dừng máy (downtime).
• Thiết kế Compact tối giản: Chuyên dụng cho gắn PCB, giúp tối ưu hóa diện tích bo mạch, phù hợp cho các thiết bị điện tử nhỏ gọn và tinh vi.
• Vận hành tĩnh lặng tuyệt đối: Loại bỏ hoàn toàn tiếng "tạch tạch" đặc trưng của relay cơ, đặc biệt quan trọng trong các thiết bị y tế và phòng thí nghiệm.
• Cách ly quang học (Optical Isolation): Tích hợp Optocoupler bảo vệ mạch điều khiển khỏi các xung điện nhiễu từ phía tải AC, đảm bảo an toàn tuyệt đối cho vi điều khiển (MCU) và PLC.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Relay bán dẫn Omron G3S

• Tối ưu chi phí vận hành: Loại bỏ nỗi lo cháy tiếp điểm, giảm tần suất thay thế linh kiện định kỳ, giúp hệ thống hoạt động liên tục.
• Nâng cao độ chính xác điều khiển: Điều khiển tải AC ổn định, triệt tiêu nhiễu điện từ (EMI), bảo vệ các linh kiện nhạy cảm xung quanh.
• Lắp đặt chuyên nghiệp: Chân cắm chuẩn PCB giúp quá trình gia công bo mạch nhanh chóng, thẩm mỹ và đạt độ tin cậy cơ khí cao.

Hướng dẫn lắp đặt và sử dụng (How-to)

1. Bước 1: Kiểm tra thông số – Xác nhận nguồn điều khiển chính xác 24VDC và tải AC trong khoảng 100-240V, cường độ dòng điện không vượt quá 1A.
2. Bước 2: Định vị trên PCB – Đặt Relay vào đúng vị trí footprint trên bảng mạch theo sơ đồ nguyên lý thiết kế.
3. Bước 3: Hàn linh kiện – Sử dụng mỏ hàn thiếc chuyên dụng. Lưu ý không giữ mỏ hàn quá lâu tại một chân để tránh gây sốc nhiệt cho linh kiện bán dẫn.
4. Bước 4: Kết nối mạch điều khiển – Nối đúng cực dương (+) và âm (-) từ nguồn 24VDC vào chân Input.
5. Bước 5: Đấu nối tải AC – Kết nối thiết bị tải AC nối tiếp với chân Output. Khuyến khích lắp thêm cầu chì bảo vệ để ngăn ngừa sự cố quá tải.
6. Bước 6: Vận hành thử – Cấp nguồn điều khiển và sử dụng đồng hồ đo VOM để kiểm tra điện áp đầu ra trước khi vận hành toàn hệ thống.

Sản phẩm thường sử dụng kèm theo (isRelatedTo)

Để hệ thống vận hành bền bỉ và an toàn nhất, AUT VN khuyên bạn nên kết hợp cùng:

• Relay Socket Omron G6B-04P: Hỗ trợ tháo lắp nhanh cho các dòng relay tương đương.
• Tản nhiệt nhôm Omron: Giúp giải nhiệt nhanh khi SSR hoạt động ở mức tải tối đa liên tục.
• Bộ nguồn DC 24V chính hãng: Đảm bảo điện áp kích ổn định, tránh hiện tượng chập chờn gây hư hỏng linh kiện.

Ứng dụng thực tế của Omron G3S-201PL-US DC24

• Thiết bị Y tế: Điều khiển van điện từ, máy sưởi trong các thiết bị phân tích y khoa yêu cầu độ yên tĩnh và chính xác tuyệt đối.
• Tự động hóa công nghiệp: Tích hợp vào bo mạch PLC, máy CNC mini để điều khiển các tải AC công suất nhỏ.
• Nhà thông minh (Smart Home): Module điều khiển đèn, rèm tự động sử dụng nguồn DC 24V.
• Thiết bị đo lường: Sử dụng làm rơ le chuyển mạch trong các máy đo chính xác cao để tránh nhiễu tiếp điểm cơ khí.

Câu hỏi thường gặp (FAQ)

1. Omron G3S-201PL-US DC24 khác gì với Relay cơ truyền thống?

Điểm khác biệt cốt lõi là cấu tạo bán dẫn, không có tiếp điểm vật lý. Điều này giúp loại bỏ tia lửa điện, không gây tiếng ồn và tuổi thọ đóng cắt cao hơn gấp nhiều lần.

2. Tôi có thể dùng Relay này để điều khiển tải DC (một chiều) không?

Không. Model này thiết kế chuyên dụng cho tải xoay chiều (AC) 100-240V. Nếu dùng cho tải DC, relay sẽ không thể ngắt mạch sau khi đã đóng.

3. Tại sao nên chọn loại gắn PCB thay vì gắn thanh ray?

Loại gắn PCB giúp thiết bị cực kỳ nhỏ gọn, tích hợp trực tiếp vào bo mạch, giảm dây dẫn và tối ưu không gian tủ điện.

4. Điện áp điều khiển 24VDC có yêu cầu độ chính xác tuyệt đối không?

Có một khoảng dao động cho phép, nhưng để đảm bảo tuổi thọ, bạn nên sử dụng nguồn ổn áp 24VDC chuẩn để tránh gây sốc điện cho linh kiện.

5. SSR Omron có bị nóng khi hoạt động không?

Mọi SSR đều sinh nhiệt do sụt áp khi ON. Với dòng 1A, nhiệt độ tăng nhẹ. Nếu chạy tải tối đa liên tục, hãy đảm bảo thông gió tốt hoặc dùng tản nhiệt bổ sung.

6. Làm sao để nhận biết Relay Omron chính hãng tại AUT VN?

Sản phẩm chính hãng có chữ in sắc nét, mã code rõ ràng, bao bì chuẩn và đi kèm chứng chỉ CO/CQ đầy đủ khi mua tại AUT VN.

7. Dòng rò 2mA có ảnh hưởng đến thiết bị không?

2mA là mức rất thấp, hầu hết tải AC công nghiệp không bị ảnh hưởng. Tuy nhiên, cần lưu ý nếu dùng cho các tải siêu nhạy hoặc đèn LED công suất rất nhỏ.

8. Thời gian giao hàng của AUT VN là bao lâu?

Chúng tôi sẵn kho số lượng lớn. Giao nội thành Hà Nội/TP.HCM trong 24h, các tỉnh thành khác từ 2-4 ngày làm việc.

9. Tôi có được hỗ trợ kỹ thuật khi lắp đặt không?

Có. Đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn chi tiết qua Hotline hoặc Zalo xuyên suốt quá trình triển khai.

10. Chính sách bảo hành như thế nào?

Bảo hành chính hãng theo tiêu chuẩn Omron. Cam kết 1 đổi 1 trong vòng 12 tháng nếu phát hiện lỗi từ nhà sản xuất.
