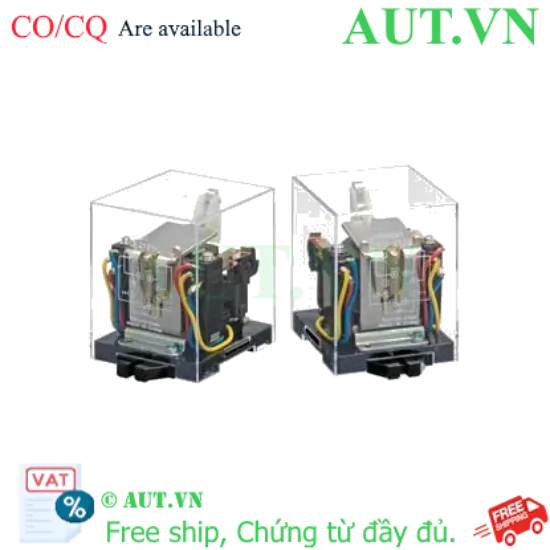

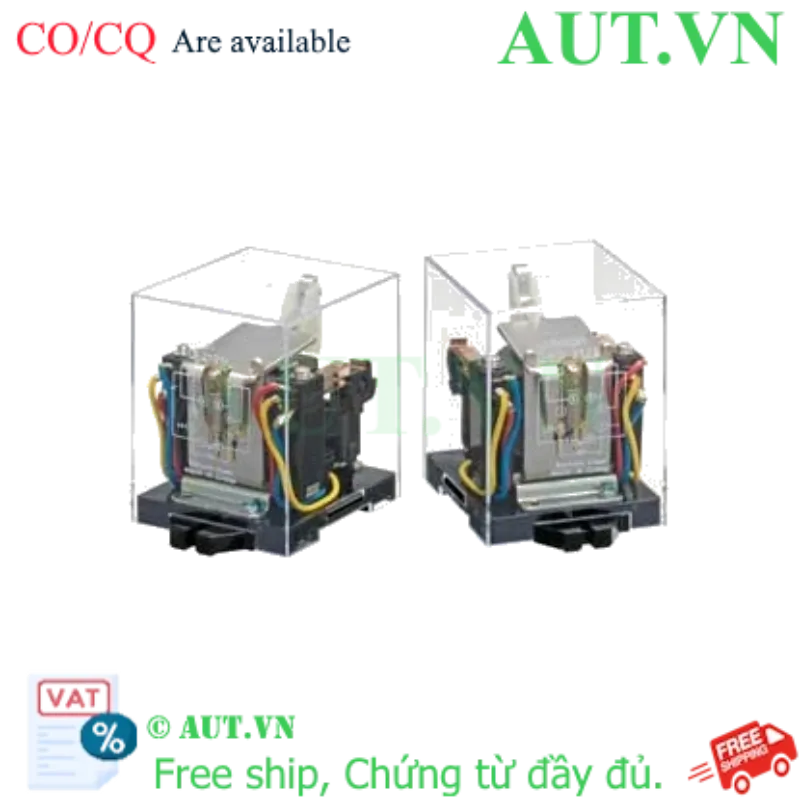

Rơ le chốt Omron G4Q-212S DC48: DPDT 5A, Giữ Trạng Thái, Tiết Kiệm Điện - Chính hãng AUT VN

Thương hiệu: Omron chính hãng Nhật Bản - Độ bền công nghiệp tuyệt đối.
Công nghệ: Chốt cơ khí (Mechanical Latching) tự giữ trạng thái, không cần cấp điện liên tục.
Thông số: Điện áp cuộn dây 48VDC, dòng định mức 5A, cấu hình DPDT (8 chân).
Ưu điểm: Tiết kiệm điện năng, không sinh nhiệt, lý tưởng cho mạch nhớ và hệ thống an toàn.
Phụ kiện: Tương thích hoàn toàn với đế cắm 8PFA1.

nhà chế tạo: Omron

SKU: G4Q-212S DC48

Tải xuống mẫu

Giá cũ: 2.109.300 ₫

Giá bán: 1.687.440 ₫

Số lượng:

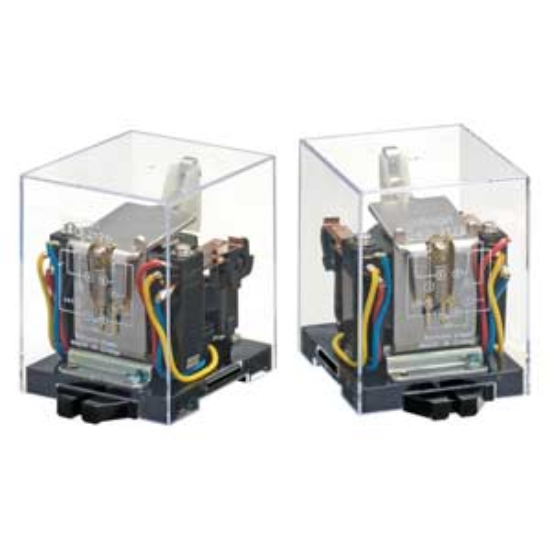

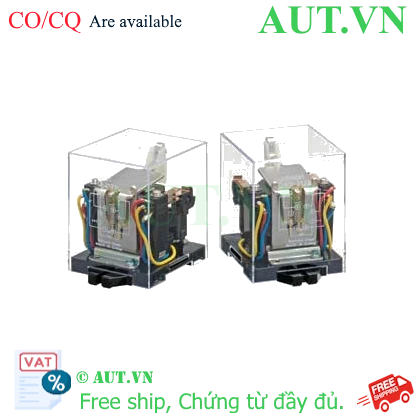

Giới thiệu Rơ le chốt Omron G4Q-212S DC48

Rơ le chốt Omron G4Q-212S DC48 là giải pháp điều khiển đóng ngắt thông minh, được thiết kế cho các hệ thống tự động hóa yêu cầu sự ổn định và an toàn cao, phân phối chính hãng bởi AUT VN. Khác với các dòng rơ le trung gian thông thường, G4Q-212S sử dụng cơ chế Mechanical Latching (chốt cơ khí). Điều này cho phép thiết bị chỉ cần một xung điện ngắn để thay đổi trạng thái tiếp điểm và tự duy trì trạng thái đó mà không cần tiêu thụ điện năng liên tục, giúp tối ưu hóa hiệu suất và chi phí vận hành.

Điểm nổi bật của sản phẩm

Siêu tiết kiệm điện năng: Loại bỏ việc cấp điện duy trì cho cuộn dây, giảm thiểu tối đa tổn hao năng lượng và ngăn chặn tình trạng quá nhiệt trong tủ điện.
Khả năng lưu trữ trạng thái (Memory Function): Giữ nguyên vị trí tiếp điểm ngay cả khi xảy ra sự cố mất điện đột ngột, đảm bảo quy trình sản xuất không bị khởi động sai hoặc dừng ngoài ý muốn.
Độ bền công nghiệp: Tiếp điểm chế tạo từ bạc hợp kim cao cấp, chịu tải 5A, chống mài mòn và oxy hóa, hoạt động bền bỉ trong môi trường khắc nghiệt.
Lắp đặt chuẩn hóa: Thiết kế 8 chân tròn, tương thích hoàn hảo với các loại đế cắm tiêu chuẩn của Omron, giúp việc thay thế và bảo trì trở nên nhanh chóng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	G4Q-212S DC48
Loại rơ le	Rơ le chốt cơ khí (Mechanical Latching Relay)
Điện áp cuộn dây	48V DC
Cấu hình tiếp điểm	DPDT (2 cặp tiếp điểm chuyển đổi)
Dòng điện định mức	5A (Tải thuần trở)
Số chân cắm	8 chân (Round pins)
Điện áp cách điện	2kV AC/DC (Giữa cuộn dây và tiếp điểm)
Nhiệt độ vận hành	-10°C đến +55°C
Đế cắm tương thích	8PFA1 / 8PF1

Lợi ích khi sử dụng Omron G4Q-212S DC48

Khi lựa chọn Omron G4Q-212S DC48, bạn không chỉ sở hữu một linh kiện điện tử mà là một giải pháp bảo vệ hệ thống toàn diện. Việc không cần cấp điện duy trì giúp kéo dài tuổi thọ cuộn dây, giảm tải cho bộ nguồn 48VDC và đặc biệt quan trọng trong các mạch điều khiển an toàn (Safety circuits). Tại đây, trạng thái thiết bị phải được bảo toàn tuyệt đối để tránh các rủi ro vận hành khi có điện trở lại, đảm bảo an toàn cho người lao động và máy móc.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt đế cắm 8PFA1 lên thanh ray DIN trong tủ điện, đảm bảo cố định chắc chắn.
Bước 2: Đấu nối dây nguồn điều khiển (48VDC) và dây tải vào các terminal của đế theo đúng sơ đồ kỹ thuật của hệ thống.
Bước 3: Cắm rơ le G4Q-212S vào đế, ấn nhẹ để 8 chân cắm tiếp xúc hoàn toàn với socket.
Bước 4: Cấp một xung điện ngắn 48VDC để kích hoạt trạng thái Set. Để chuyển sang trạng thái Reset, cấp xung điện vào cuộn dây điều khiển theo sơ đồ đối ứng của rơ le chốt.

Sản phẩm sử dụng chung

Để đảm bảo tính ổn định và an toàn điện, AUT VN khuyến nghị khách hàng sử dụng kết hợp với:
Đế cắm rơ le Omron 8PFA1 (Loại gắn ray DIN, tiếp điểm mạ chất lượng cao, đảm bảo truyền dẫn tín hiệu chính xác nhất).

Ứng dụng thực tế

Hệ thống HVAC & Điều hòa trung tâm: Điều khiển các van gió, damper tự động mà không cần cấp điện duy trì, giảm chi phí điện năng.
Tủ điện điều khiển công nghiệp: Làm mạch nhớ (Memory circuit), duy trì trạng thái vận hành của máy móc trong quy trình tự động.
Hệ thống viễn thông: Tận dụng nguồn 48VDC tiêu chuẩn trong các trạm BTS, trung tâm dữ liệu để điều khiển thiết bị ngoại vi.
Hệ thống an toàn & PCCC: Sử dụng trong các mạch ngắt khẩn cấp yêu cầu lưu trạng thái ngắt ngay cả khi mất điện toàn phần.

Câu hỏi thường gặp (FAQ)

Q: Rơ le chốt G4Q-212S khác gì với rơ le trung gian thường?
A: Rơ le thường cần điện liên tục để giữ tiếp điểm đóng. Rơ le chốt G4Q-212S chỉ cần 1 xung điện để thay đổi trạng thái và tự giữ trạng thái đó, không tốn điện duy trì và không nóng cuộn dây.
Q: Tại sao tôi nên chọn phiên bản DC48 cho hệ thống của mình?
A: Điện áp 48VDC là tiêu chuẩn trong viễn thông và nhiều hệ thống điều khiển công nghiệp chuyên dụng, giúp đồng bộ hóa nguồn cấp và tăng độ ổn định.
Q: Sản phẩm này có thể điều khiển tải AC không?
A: Có, tiếp điểm chịu tải 5A cho phép điều khiển tải AC, miễn là dòng điện không vượt quá định mức quy định.
Q: Làm sao để chuyển trạng thái rơ le từ Đóng sang Ngắt?
A: Bạn cần cấp một xung điện vào cuộn dây theo sơ đồ chân Reset để nhả chốt cơ khí, đưa tiếp điểm về trạng thái ban đầu.
Q: Việc không cấp điện liên tục có làm chậm thời gian đáp ứng không?
A: Không, cơ chế chốt của Omron đạt chuẩn công nghiệp Nhật Bản, đảm bảo tốc độ đáp ứng cực nhanh và chính xác.
Q: Tôi có thể sử dụng đế 8 chân của thương hiệu khác không?
A: Bạn có thể, nhưng để đảm bảo độ bền tiếp xúc và an toàn chống cháy nổ, AUT VN khuyên dùng đế chính hãng Omron 8PFA1.
Q: Tuổi thọ đóng ngắt của Omron G4Q-212S là bao nhiêu?
A: Sản phẩm được thiết kế để chịu được hàng triệu chu kỳ đóng ngắt, vượt trội hơn nhiều so với các dòng rơ le thông dụng trên thị trường.
Q: AUT VN có cung cấp đầy đủ giấy tờ CO/CQ không?
A: Có, chúng tôi cam kết hàng chính hãng 100% và cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ).
Q: Nếu mất điện đột ngột, rơ le sẽ hoạt động ra sao?
A: Đây là ưu điểm lớn nhất: rơ le sẽ giữ nguyên trạng thái cuối cùng trước khi mất điện, không bị nhả ra như rơ le thường.
Q: Sản phẩm có bị hiện tượng dính tiếp điểm sau thời gian dài sử dụng?
A: Nhờ chất liệu bạc hợp kim cao cấp, G4Q-212S hạn chế tối đa hiện tượng oxy hóa và dính tiếp điểm, đảm bảo vận hành tin cậy.
