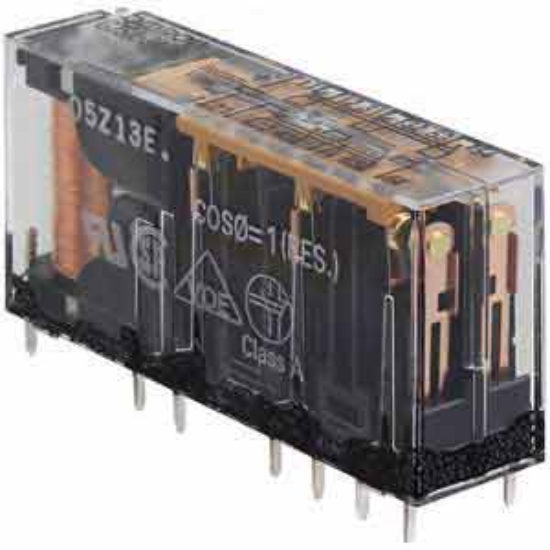

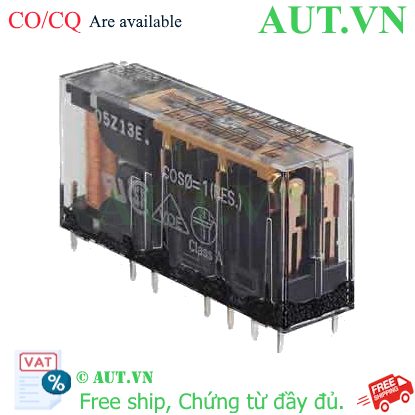

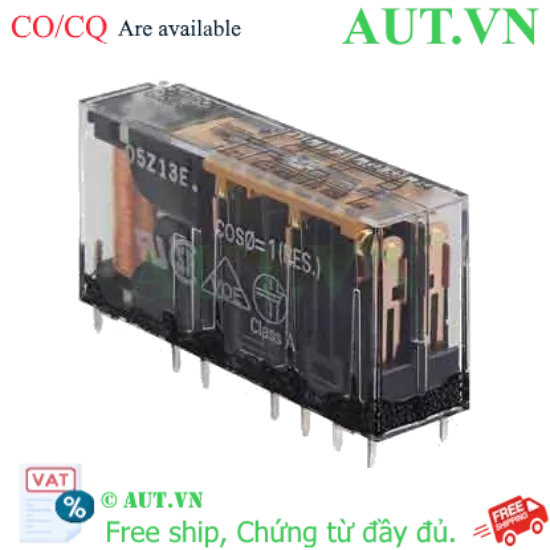

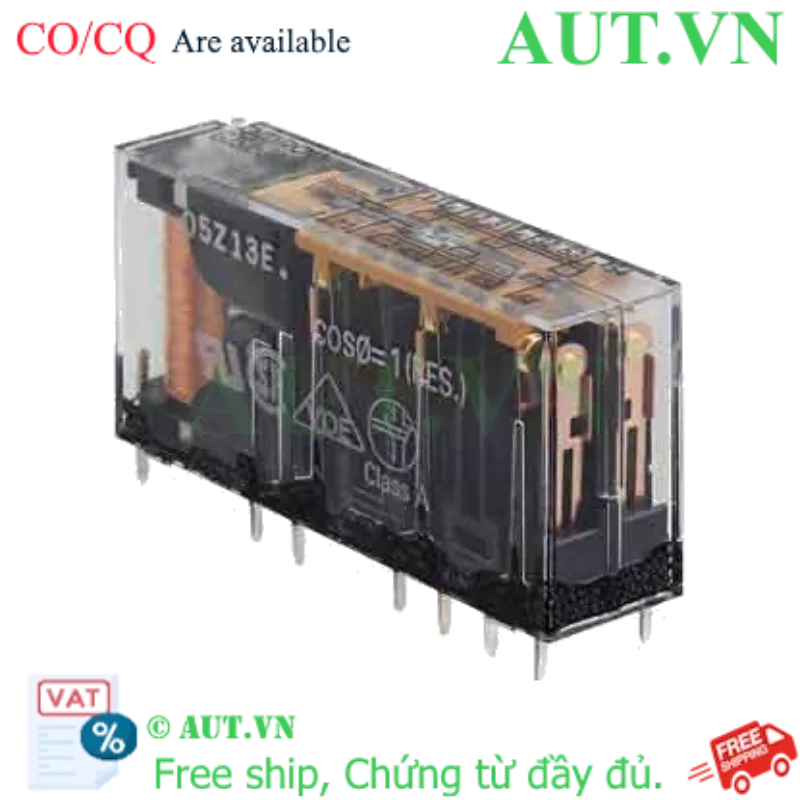

Rơ le trung gian Omron G7SA-3A3B DC24 | An Toàn, 3NO+3NC, 6A

Hãng sản xuất: Omron
Model: G7SA-3A3B DC24
Loại: Safety Relay (Rơ le an toàn)
Tiếp điểm: 3PST (3NO) + 3PST (3NC)
Thông số: Cuộn dây 24VDC, Dòng định mức 6A, 14 chân hàn PCB

nhà chế tạo: Omron

SKU: G7SA-3A3B DC24

Giá cũ: 913.050 ₫

Giá bán: 730.440 ₫

Giới thiệu về Rơ le trung gian Omron G7SA-3A3B DC24

Rơ le trung gian Omron G7SA-3A3B DC24 là dòng rơ le an toàn (Safety Relay) cao cấp được thiết kế đặc biệt để ứng dụng trong các mạch điều khiển an toàn công nghiệp. Với cấu tạo tiếp điểm cơ khí đặc biệt, sản phẩm đảm bảo khả năng ngắt mạch tin cậy, ngăn ngừa các rủi ro về an toàn cho người vận hành và thiết bị. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo tiêu chuẩn chất lượng khắt khe từ Omron Nhật Bản.

Điểm nổi bật của Omron G7SA-3A3B DC24

Cấu hình tiếp điểm tối ưu: Sở hữu 3 cặp tiếp điểm thường mở (3NO) và 3 cặp tiếp điểm thường đóng (3NC), cho phép điều khiển nhiều nhánh mạch cùng lúc.
Độ tin cậy cực cao: Đạt các tiêu chuẩn an toàn quốc tế như VDE, CQC, UL và CSA, phù hợp cho các hệ thống yêu cầu khắt khe về an toàn.
Khả năng chịu tải tốt: Dòng điện định mức lên đến 6A, đáp ứng tốt cho các tải thuần trở trong công nghiệp.
Thiết kế bền bỉ: Tiếp điểm hợp kim bạc mạ vàng giúp tăng cường độ dẫn điện và chống oxy hóa.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	G7SA-3A3B DC24
Dòng sản phẩm	G7SA series
Loại rơ le	Safety relays (Rơ le an toàn)
Điện áp cuộn dây	24VDC
Ngõ ra (Tiếp điểm)	3PST (3NO), 3PST (3NC)
Dòng điện định mức	6A (tại 250VAC/30VDC)
Số chân / Kiểu chân	14 chân / Chân hàn PCB
Chất liệu tiếp điểm	Hợp kim bạc mạ vàng
Nhiệt độ hoạt động	-40...85°C
Tiêu chuẩn chứng nhận	VDE, CQC, UL, CSA
Kích thước (WxHxD)	13mm x 27.5mm x 50mm
Đế tương thích (Bán rời)	P7SA-14F, P7SA-14F-ND DC24, P7SA-14F-ND-PU DC24, P7SA-14P

Lợi ích khi sử dụng Omron G7SA-3A3B DC24

Đảm bảo an toàn tuyệt đối: Cơ chế an toàn giúp giảm thiểu rủi ro hỏng hóc gây nguy hiểm cho hệ thống.
Tiết kiệm chi phí vận hành: Độ bền cao, ít phải thay thế, giảm thời gian dừng máy (downtime).
Lắp đặt linh hoạt: Có thể hàn trực tiếp lên PCB hoặc sử dụng với các loại đế cắm chuyên dụng.
Tương thích cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với dải nhiệt độ rộng.

Hướng dẫn sử dụng (How to)

Kiểm tra thông số: Xác nhận nguồn cấp cuộn dây là 24VDC để tránh làm cháy rơ le.
Lắp đặt:
- Nếu dùng PCB: Hàn chính xác 14 chân vào vị trí tương ứng trên bo mạch.
- Nếu dùng đế: Cắm rơ le vào các đế tương thích như P7SA-14F.
Đấu nối: Kết nối các tiếp điểm NO (thường mở) và NC (thường đóng) theo sơ đồ mạch an toàn của hệ thống.
Vận hành: Cấp nguồn 24VDC cho cuộn dây để kích hoạt đóng/ngắt các tiếp điểm.

Sản phẩm liên quan (isRelatedTo)

G7SA-5A1B DC24: Rơ le an toàn 5NO+1NC, 6A, 24VDC
G7SA-4A2B DC24: Rơ le trung gian Omron G7SA-4A2B DC24
MY4N-GS-R DC24: Rơ le trung gian 4PDT 14 Chân, Chống nhiễu, có LED
RU4S-NF-D24: Rơ le trung gian IDEC 4PDT, 24VDC, Tiếp điểm mạ vàng

Ứng dụng thực tế (Application)

Sử dụng trong mạch ngắt khẩn cấp (Emergency Stop) của máy móc công nghiệp.
Hệ thống an toàn cho cửa máy, rào chắn bảo vệ.
Điều khiển các thiết bị an toàn trong dây chuyền sản xuất tự động hóa.
Ứng dụng trong các tủ điện điều khiển yêu cầu chứng chỉ an toàn quốc tế.

Câu hỏi thường gặp (FAQ)

1. Rơ le G7SA-3A3B DC24 khác gì rơ le trung gian thông thường?
Đây là Safety Relay, có cấu tạo tiếp điểm đặc biệt để đảm bảo an toàn, ngăn chặn việc kẹt tiếp điểm, phù hợp cho các mạch dừng khẩn cấp.

2. Sản phẩm này có bao gồm đế cắm không?
Không, đế cắm (như P7SA-14F) được bán riêng. Vui lòng liên hệ AUT VN để được tư vấn đế phù hợp.

3. Dòng điện tối đa mà rơ le có thể chịu được là bao nhiêu?
Dòng điện định mức là 6A cho cả tải 250VAC và 30VDC.

4. Tôi có thể dùng nguồn 220VAC cho sản phẩm này không?
Không, model này sử dụng cuộn dây 24VDC. Sử dụng sai điện áp sẽ gây hỏng sản phẩm.

5. Ý nghĩa của ký hiệu 3NO và 3NC là gì?
3NO là 3 tiếp điểm thường mở (đóng lại khi có điện), 3NC là 3 tiếp điểm thường đóng (mở ra khi có điện).

6. Sản phẩm có chứng chỉ CO/CQ không?
Có, AUT VN cung cấp đầy đủ CO/CQ cho các sản phẩm Omron chính hãng.

7. Thời gian đáp ứng của rơ le này là bao lâu?
Vui lòng liên hệ AUT VN để nhận tài liệu kỹ thuật chi tiết (Datasheet) từ hãng.

8. Có thể lắp rơ le này lên thanh DIN rail không?
Có, nếu bạn sử dụng kèm với các loại đế cắm hỗ trợ gắn DIN rail như dòng P7SA.

9. Tại sao tiếp điểm lại mạ vàng?
Mạ vàng giúp tăng khả năng chống ăn mòn, giảm điện trở tiếp xúc và tăng tuổi thọ cho rơ le.

10. G7SA-3A3B DC24 có đèn LED báo trạng thái không?
Theo thông số kỹ thuật, model này không tích hợp đèn LED báo trạng thái.

Nguồn tham khảo: Omron Industrial Automation
