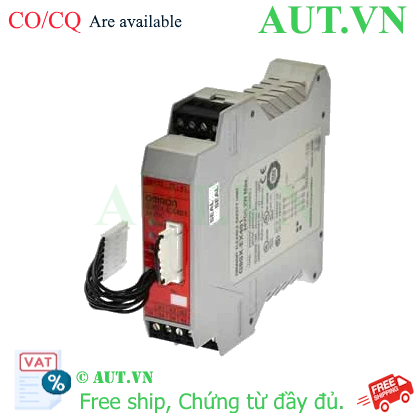

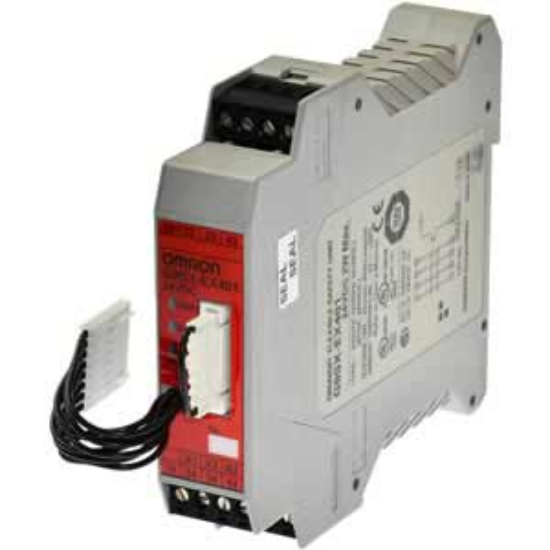

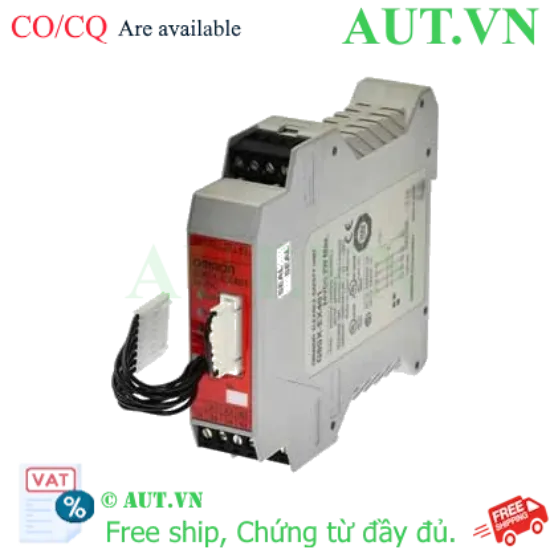

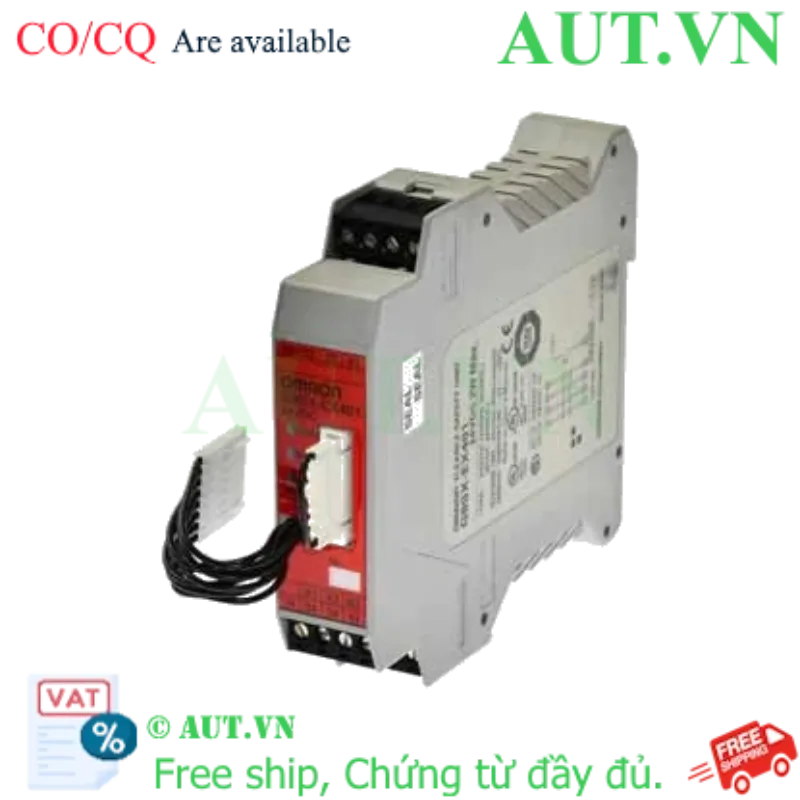

Bộ Điều Khiển Cảm Biến An Toàn Omron G9SX-EX041-T-RC DC24 - Module Mở Rộng 4NO, Phản Hồi <10ms, Chuẩn CE/TUV

Model: G9SX-EX041-T-RC DC24
Chức năng: Module mở rộng ngõ ra an toàn cho hệ thống G9SX, tăng cường khả năng điều khiển thiết bị chấp hành.
Đặc điểm kỹ thuật: Cung cấp 4 tiếp điểm NO (4PST), 1 đầu ra điều khiển PNP, nguồn cấp 24VDC.
Hiệu suất: Thời gian phản hồi siêu nhanh < 10ms, đảm bảo ngắt hệ thống tức thì.
Tiêu chuẩn: Đạt chứng nhận quốc tế khắt khe CE, TUV, UL; lắp đặt linh hoạt trên thanh ray DIN.

nhà chế tạo: Omron

SKU: G9SX-EX041-T-RC DC24

Tải xuống mẫu

Giá cũ: 5.528.250 ₫

Giá bán: 4.422.600 ₫

Số lượng:

Bộ điều khiển cảm biến an toàn Omron G9SX-EX041-T-RC DC24 là giải pháp nâng cấp hiệu quả cho các hệ thống an toàn công nghiệp sử dụng dòng G9SX của Omron. Thay vì phải đầu tư thay thế toàn bộ bộ điều khiển chính tốn kém, module mở rộng này cho phép bạn tăng số lượng tiếp điểm đầu ra một cách linh hoạt, giúp tối ưu hóa chi phí vận hành và tiết kiệm diện tích quý giá trong tủ điện điều khiển.

Điểm nổi bật của Omron G9SX-EX041-T-RC

Khả năng mở rộng vượt trội: Bổ sung thêm 4 ngõ ra an toàn (4NO), đáp ứng nhu cầu điều khiển nhiều thiết bị chấp hành (Contactor, Valve) cùng một lúc mà không làm phức tạp hệ thống.
Độ tin cậy cấp độ công nghiệp: Tuân thủ nghiêm ngặt các tiêu chuẩn an toàn toàn cầu như CE, TUV và UL, loại bỏ rủi ro vận hành sai và bảo vệ tối đa cho nhân sự.
Thiết kế Ultra-Slim: Với chiều rộng chỉ 22.5mm và khả năng lắp đặt trên thanh ray DIN, sản phẩm giúp tối ưu hóa không gian tủ điện, dễ dàng bảo trì.
Tốc độ phản hồi cực nhanh: Thời gian phản hồi tối đa chỉ 10ms, đảm bảo máy móc dừng ngay lập tức khi có tín hiệu khẩn cấp, giảm thiểu thiệt hại về người và tài sản.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	G9SX-EX041-T-RC DC24
Loại thiết bị	Module rơ le an toàn mở rộng (Safety Relay Extension Unit)
Điện áp nguồn cấp	24VDC
Cấu hình ngõ ra	4PST (4 tiếp điểm Thường Mở - NO)
Đầu ra điều khiển	1x PNP
Thời gian phản hồi	≤ 10 ms
Thời gian đóng cắt	≤ 50 ms
Chỉ báo trạng thái	Hệ thống đèn LED trực quan
Phương pháp lắp đặt	Gắn thanh ray DIN (DIN Rail Mounting)
Nhiệt độ vận hành	-10 đến 55°C
Độ ẩm cho phép	25% đến 85% (không ngưng tụ)
Kích thước (RxSxC)	22.5 x 115 x 80 mm
Trọng lượng	165g
Chứng nhận an toàn	CE, TUV, UL

Lợi ích khi đầu tư Omron G9SX-EX041-T-RC

Tối ưu hóa ngân sách: Không cần thay thế bộ điều khiển chính khi quy mô máy móc tăng lên, chỉ cần lắp thêm module mở rộng.
Nâng cao tiêu chuẩn an toàn: Hệ sinh thái Omron giúp đồng bộ hóa quy trình ngắt an toàn, giảm thiểu sai sót do con người hoặc hỏng hóc thiết bị.
Rút ngắn thời gian triển khai: Cơ chế lắp ráp nhanh trên ray DIN giúp kỹ thuật viên lắp đặt và đấu nối trong thời gian ngắn nhất.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Gắn module G9SX-EX041-T-RC lên thanh ray DIN, đảm bảo vị trí nằm sát cạnh bộ điều khiển an toàn G9SX chính để dễ dàng kết nối.
Bước 2: Đấu nối nguồn cấp 24VDC vào các chân nguồn của module theo đúng sơ đồ mạch điện.
Bước 3: Kết nối 4 tiếp điểm đầu ra (4NO) tới các thiết bị chấp hành cần điều khiển như Contactor, Van điện từ hoặc đèn báo.
Bước 4: Truy cập cài đặt trên bộ điều khiển chính để cấu hình và nhận diện module mở rộng.
Bước 5: Tiến hành Test run (Vận hành thử): Kích hoạt nút E-Stop hoặc cảm biến an toàn để xác nhận tất cả các tiếp điểm của module đều ngắt chính xác.

Sản phẩm sử dụng kết hợp

Để đạt hiệu quả vận hành cao nhất, G9SX-EX041-T-RC nên được sử dụng cùng với:

Bộ điều khiển an toàn chính (Main Unit) dòng Omron G9SX.
Phụ kiện kết nối chuyên dụng: Y9S-04C1B-02A.
Các loại vách ngăn bảo vệ: PFP-100N, PFP-50N, PFP-M, PFP-S.

Ứng dụng thực tế của sản phẩm

Hệ thống dừng khẩn cấp (Emergency Stop): Điều khiển ngắt nguồn đồng thời cho nhiều động cơ trong một dây chuyền sản xuất.
Rèm ánh sáng (Light Curtains): Tự động ngắt máy ngay khi phát hiện người xâm nhập vùng nguy hiểm của cánh tay robot.
Giám sát cửa an toàn: Quản lý trạng thái đóng/mở của các cửa bảo vệ trên máy CNC, máy dập công nghiệp.
Dây chuyền đóng gói tự động: Đảm bảo an toàn tuyệt đối cho công nhân trong quá trình vận hành và bảo trì máy.

Câu hỏi thường gặp (FAQ)

1. Module G9SX-EX041-T-RC có thể hoạt động độc lập không?
Không. Đây là module mở rộng (Extension Unit), bắt buộc phải kết nối với một bộ điều khiển an toàn G9SX chính để hoạt động.

2. Tôi có thể mở rộng bao nhiêu tiếp điểm với module này?
Mỗi module G9SX-EX041-T-RC cung cấp thêm 4 tiếp điểm thường mở (4NO) an toàn.

3. Tại sao thời gian phản hồi 10ms lại quan trọng?
Trong an toàn công nghiệp, mỗi mili giây đều quý giá. Phản hồi <10ms giúp máy dừng gần như tức thì, ngăn chặn tai nạn lao động nghiêm trọng.

4. Sản phẩm có dễ lắp đặt không?
Rất dễ dàng. Sản phẩm được thiết kế chuẩn lắp ray DIN, chỉ cần gài vào thanh ray và đấu nối dây.

5. Một bộ G9SX chính có thể lắp tối đa bao nhiêu module mở rộng?
Số lượng tùy thuộc vào model bộ điều khiển chính bạn đang dùng. Vui lòng cung cấp model bộ chính cho AUT VN để được tư vấn chính xác.

6. Chứng chỉ CE, TUV, UL có ý nghĩa gì?
Đây là các chứng nhận an toàn quốc tế khắt khe nhất, đảm bảo sản phẩm đủ tiêu chuẩn sử dụng tại các nhà máy toàn cầu.

7. Sự khác biệt giữa ngõ ra PNP và tiếp điểm NO là gì?
Tiếp điểm NO là rơ le vật lý dùng ngắt nguồn công suất, trong khi đầu ra PNP là tín hiệu logic dùng để gửi thông tin trạng thái về PLC hoặc đèn báo.

8. Làm sao để kiểm tra module đang hoạt động hay gặp lỗi?
Bạn hãy quan sát các đèn LED chỉ báo trạng thái ngay trên mặt trước của module. Mỗi màu đèn sẽ tương ứng với một trạng thái (Run, Error, Stop).

9. Sản phẩm này có được bảo hành chính hãng không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo đúng tiêu chuẩn của Omron.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có. AUT VN cung cấp dịch vụ hỗ trợ cài đặt, hướng dẫn đấu nối và tư vấn giải pháp an toàn miễn phí cho khách hàng.
