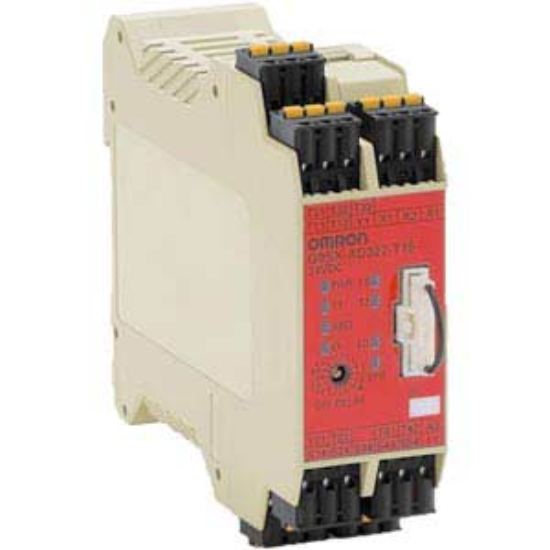

Giới thiệu về Bộ điều khiển an toàn Omron G9SX-AD322-T15-RC DC24
Trong môi trường công nghiệp hiện đại, an toàn lao động là ưu tiên hàng đầu. Bộ điều khiển cảm biến an toàn Omron G9SX-AD322-T15-RC DC24 là giải pháp tối ưu giúp giám sát các thiết bị an toàn như nút dừng khẩn cấp (E-stop), màn chắn sáng và công tắc cửa. Với khả năng xử lý tín hiệu chính xác và độ tin cậy cực cao, sản phẩm đảm bảo hệ thống máy móc sẽ dừng ngay lập tức khi có sự cố, bảo vệ con người và thiết bị khỏi những rủi ro đáng tiếc.
Điểm nổi bật của Omron G9SX-AD322-T15-RC
- Công nghệ MOS-FET: Sử dụng P channel MOS-FET cho đầu ra, giúp giảm thời gian phản hồi và tăng tuổi thọ thiết bị so với rơ le cơ truyền thống.
- Thiết kế nhỏ gọn: Lắp đặt dễ dàng trên thanh ray DIN, tối ưu không gian tủ điện.
- Độ linh hoạt cao: Tích hợp ngõ ra trễ có thể điều chỉnh từ 0 đến 15 giây, phù hợp cho nhiều kịch bản vận hành máy.
- Độ bền công nghiệp: Hoạt động ổn định trong môi trường khắc nghiệt từ -10 đến 55°C.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | G9SX-AD322-T15-RC DC24 |
| Loại thiết bị | Safety Relay / Bộ điều khiển an toàn |
| Nguồn cấp | 24VDC |
| Đầu vào an toàn | 2 ngõ vào (24VDC) |
| Đầu ra an toàn | 3 x P channel MOS-FET |
| Thời gian phản hồi | Tối đa 15ms (Siêu nhanh) |
| Thời gian đóng cắt | Tối đa 50ms |
| Ngõ ra trễ | 2 x P channel MOS-FET (Cài đặt 0…15s) |
| Đầu ra điều khiển | 2 x PNP |
| Chỉ thị trạng thái | Hệ thống đèn LED trực quan |
| Phương pháp lắp đặt | Gắn trên thanh ray DIN (DIN Rail) |
| Nhiệt độ hoạt động | -10...55°C |
| Độ ẩm môi trường | 25...85% |
| Kích thước (RxSxC) | 35mm x 115mm |
| Khối lượng | ~200g |
| Tiêu chuẩn chứng nhận | CE, TUV, UL |
Lợi ích khi sử dụng Omron G9SX-AD322-T15-RC
- Tuân thủ pháp luật: Đáp ứng các tiêu chuẩn an toàn máy móc quốc tế, giúp doanh nghiệp dễ dàng vượt qua các kỳ kiểm định.
- Giảm thiểu rủi ro: Loại bỏ sai sót do con người hoặc lỗi linh kiện nhờ cơ chế tự giám sát an toàn.
- Tối ưu chi phí bảo trì: Linh kiện chính hãng Omron có tuổi thọ cao, ít hỏng hóc, giảm thời gian dừng máy ngoài ý muốn.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Lắp đặt vật lý: Gắn thiết bị G9SX-AD322-T15-RC lên thanh ray DIN trong tủ điện một cách chắc chắn.
- Bước 2: Đấu nối nguồn: Kết nối nguồn 24VDC vào các chân cấp nguồn theo sơ đồ mạch của Omron.
- Bước 3: Kết nối thiết bị an toàn: Đấu nối nút E-stop hoặc cảm biến an toàn vào 2 ngõ vào an toàn của bộ điều khiển.
- Bước 4: Cấu hình ngõ ra: Kết nối các ngõ ra MOS-FET với contactor hoặc PLC điều khiển máy.
- Bước 5: Cài đặt thời gian trễ: Điều chỉnh biến trở/công tắc cài đặt thời gian trễ (0-15s) tùy theo yêu cầu vận hành.
- Bước 6: Kiểm tra (Test): Nhấn nút dừng khẩn cấp để xác nhận hệ thống ngắt nguồn an toàn và đèn LED chỉ thị hoạt động đúng.
Sản phẩm sử dụng chung
Để hệ thống hoạt động hoàn thiện, bạn nên kết hợp G9SX-AD322-T15-RC với các phụ kiện sau:
- Phụ kiện kết nối: Y9S-03C1B-02A (Cable/Connector).
- Tùy chọn mở rộng: PFP-100N, PFP-50N, PFP-M, PFP-S (Các module bổ trợ).
- Thiết bị đầu vào: Nút nhấn khẩn cấp Omron, Màn chắn sáng (Light Curtain), Công tắc từ an toàn.
Ứng dụng thực tế của sản phẩm
Bộ điều khiển an toàn Omron G9SX được ứng dụng rộng rãi trong:
- Dây chuyền đóng gói: Tự động ngắt máy khi công nhân mở cửa bảo vệ để xử lý kẹt sản phẩm.
- Máy CNC/Phay/Tiện: Bảo vệ người vận hành khi vùng làm việc bị xâm nhập.
- Cánh tay Robot công nghiệp: Tích hợp với rèm an toàn để dừng robot ngay lập tức khi có người bước vào vùng nguy hiểm.
- Hệ thống thang máy/Băng tải: Đảm bảo an toàn tại các điểm dừng và cửa ra vào.
Câu hỏi thường gặp (FAQ)
1. Omron G9SX-AD322-T15-RC khác gì so với rơ le an toàn thông thường?
Sản phẩm này sử dụng ngõ ra MOS-FET thay vì tiếp điểm cơ, giúp tốc độ phản hồi nhanh hơn và không bị mài mòn theo thời gian.
2. Tôi có thể dùng thiết bị này cho màn chắn sáng không?
Có, sản phẩm hỗ trợ hoàn hảo cho các loại màn chắn sáng (Light Curtains) và cảm biến an toàn.
3. Thời gian trễ 0-15s có tác dụng gì?
Giúp máy móc không dừng đột ngột gây hư hỏng cơ khí hoặc tạo khoảng thời gian an toàn cho người vận hành trước khi khởi động lại.
4. Thiết bị có hỗ trợ lắp trên DIN rail không?
Có, thiết bị được thiết kế chuẩn để lắp đẩy vào thanh ray DIN một cách nhanh chóng.
5. Làm sao để biết thiết bị đang gặp lỗi?
Bạn có thể quan sát hệ thống đèn LED chỉ báo trên mặt trước của thiết bị để chẩn đoán trạng thái vận hành hoặc lỗi.
6. Sản phẩm này có chứng chỉ an toàn quốc tế không?
Có, G9SX đạt các chứng nhận khắt khe như CE, TUV và UL.
7. Tôi cần nguồn cấp bao nhiêu V cho bộ điều khiển này?
Thiết bị yêu cầu nguồn cấp ổn định 24VDC.
8. AUT VN có cung cấp CO/CQ cho sản phẩm này không?
Có, AUT VN cam kết cung cấp đầy đủ giấy chứng nhận xuất xứ (CO) và chất lượng (CQ) cho mọi sản phẩm chính hãng.
9. Thời gian phản hồi 15ms có ý nghĩa gì?
Đây là thời gian cực ngắn từ khi cảm biến phát hiện nguy hiểm đến khi bộ điều khiển phát lệnh dừng, giúp giảm thiểu tối đa chấn thương.
10. Nếu tôi muốn thay thế model cũ, G9SX-AD322-T15-RC có tương thích không?
Hãy liên hệ kỹ thuật của AUT VN để chúng tôi đối chiếu sơ đồ chân và tính năng để đảm bảo tương thích 100%.
Nguồn tham khảo: Omron Industrial Automation
