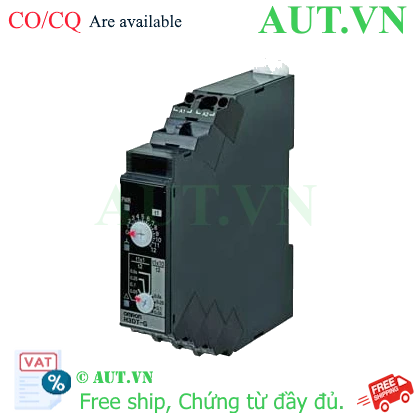

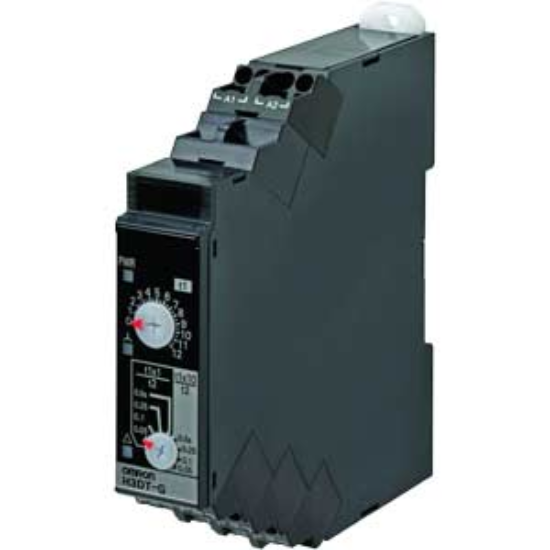

Timer Omron H3DT-G AC/DC 24-240V: Khởi Động Sao Tam Giác, Siêu Mỏng 17.5mm, Chính Hãng AUT VN

Chức năng chuyên dụng: Điều khiển chuyển mạch Sao-Tam Giác (Star-Delta) chính xác, triệt tiêu dòng khởi động lớn, bảo vệ động cơ 3 pha.
Nguồn điện đa năng: Dải áp rộng AC/DC 24-240V, tương thích linh hoạt với mọi hệ thống điện công nghiệp.
Thiết kế siêu tiết kiệm: Độ rộng cực mỏng chỉ 17.5mm, tối ưu không gian lắp đặt trong tủ điện điều khiển.
Cài đặt linh hoạt: Dải thời gian tùy chỉnh từ 1 đến 120 giây, đáp ứng mọi loại tải động cơ.
Độ tin cậy cao: Thương hiệu Omron Nhật Bản, đảm bảo vận hành bền bỉ trong môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: H3DT-G AC/DC24-240

Tải xuống mẫu

Giá cũ: 2.211.300 ₫

Giá bán: 1.769.040 ₫

Chào mừng quý khách đến với AUT VN – chuyên gia cung cấp giải pháp tự động hóa hàng đầu. Chúng tôi tự hào mang đến sản phẩm Timer Omron H3DT-G AC/DC 24-240V, thiết bị then chốt giúp tối ưu hóa quá trình khởi động động cơ 3 pha, đảm bảo an toàn cho hệ thống điện và kéo dài tuổi thọ máy móc.

1. Giới Thiệu Về Bộ Định Thời Omron H3DT-G

Trong các hệ thống công nghiệp, việc khởi động trực tiếp động cơ công suất lớn thường gây ra dòng điện khởi động cực cao, dẫn đến sụt áp lưới điện và gây sốc cơ khí cho thiết bị. Omron H3DT-G được thiết kế đặc biệt để giải quyết vấn đề này thông qua cơ chế khởi động Sao-Tam Giác (Star-Delta). Thiết bị đóng vai trò điều phối thời điểm chuyển đổi từ chế độ Sao (để giảm dòng khởi động) sang chế độ Tam Giác (để chạy toàn tải), giúp hệ thống vận hành mượt mà và an toàn tuyệt đối.

2. Điểm Nổi Bật Của Sản Phẩm

Cơ chế chống chồng chập: Thiết kế chuyên dụng đảm bảo thời gian ngắt giữa chế độ Sao và Tam Giác, ngăn chặn hoàn toàn nguy cơ ngắn mạch giữa các pha.
Kích thước siêu Compact: Với độ rộng chỉ 17.5mm, H3DT-G là giải pháp hoàn hảo cho các tủ điện nhỏ gọn, giúp tiết kiệm tối đa diện tích trên thanh ray DIN.
Dải điện áp Universal: Khả năng hoạt động trên dải nguồn cực rộng 24-240V (cả AC và DC), giúp giảm bớt sự phức tạp trong thiết kế mạch điện.
Tiếp điểm chất lượng cao: Sử dụng tiếp điểm bạc cao cấp, đảm bảo khả năng đóng cắt ổn định, chịu được môi trường làm việc công nghiệp nặng.

3. Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết thông số
Model	H3DT-G AC/DC 24-240V
Điện áp định mức	24...240 VAC / 24...240 VDC
Dải thời gian cài đặt	1 đến 120 giây
Chế độ vận hành	Star-Delta (Sao - Tam giác)
Cấu hình tiếp điểm	SPDT (1 cực 2 vị trí)
Khả năng chịu tải tiếp điểm	5A tại 250VAC / 5A tại 30VDC
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Kích thước (WxHxD)	17.5mm x 100mm x 90mm
Tiêu chuẩn & Chứng chỉ	IP30, CE, UL, CCC, LR
Nguồn tham khảo	Omron Global Official

4. Lợi Ích Khi Sử Dụng Omron H3DT-G

Bảo vệ động cơ toàn diện: Giảm thiểu sốc điện và hao mòn cơ khí cho cuộn dây và vòng bi, giúp máy móc vận hành ổn định.
Ổn định lưới điện: Ngăn ngừa hiện tượng sụt áp tức thời, bảo vệ các thiết bị nhạy cảm như PLC, biến tần trong cùng hệ thống.
Tiết kiệm chi phí: Giảm thiểu tối đa rủi ro cháy nổ động cơ và giảm tần suất bảo trì định kỳ.
Thi công chuyên nghiệp: Kích thước siêu mỏng giúp tủ điện gọn gàng, thẩm mỹ và dễ dàng nâng cấp.

5. Hướng Dẫn Sử Dụng (How-to)

Để thiết bị đạt hiệu quả cao nhất, quý khách vui lòng thực hiện theo quy trình sau:

Bước 1 - Lắp đặt: Gắn thiết bị lên thanh ray DIN trong tủ điện điều khiển.
Bước 2 - Đấu nối nguồn: Kết nối nguồn AC hoặc DC (trong dải 24-240V) vào các chân nguồn theo sơ đồ kỹ thuật.
Bước 3 - Kết nối điều khiển: Đấu nối tiếp điểm SPDT vào mạch điều khiển các Contactor (Sao và Tam giác).
Bước 4 - Cài đặt thời gian: Sử dụng núm vặn trên mặt trước để chọn dải thời gian chuyển đổi (1-120s) phù hợp với tải.
Bước 5 - Kiểm tra: Chạy thử động cơ và tinh chỉnh thời gian để đảm bảo động cơ đạt tốc độ ổn định trước khi chuyển sang chế độ Tam giác.

6. Sản Phẩm Sử Dụng Chung (isRelatedTo)

Để xây dựng một hệ thống khởi động Sao-Tam giác chuẩn, bạn nên kết hợp Omron H3DT-G với:

Contactor (Khởi động từ): Các dòng Omron hoặc Schneider.
Rơ le nhiệt (Overload Relay): Để bảo vệ quá tải cho động cơ.
Thiết bị đóng cắt: MCCB, MCB để bảo vệ ngắn mạch.
Phụ kiện lắp đặt: Thanh ray DIN, đầu cốt (ferrule), dây điện điều khiển.

7. Ứng Dụng Thực Tế (Application)

Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống HVAC: Điều khiển quạt ly tâm, máy điều hòa trung tâm.
Xử lý nước: Máy bơm nước công suất lớn, hệ thống bơm tăng áp.
Sản xuất công nghiệp: Máy nén khí, băng tải, máy nghiền, máy trộn.
Nông nghiệp hiện đại: Hệ thống tưới tiêu tự động sử dụng động cơ 3 pha.

8. FAQ - Câu Hỏi Thường Gặp

1. Timer H3DT-G khác gì so với Timer đa năng?
Trả lời: H3DT-G được thiết kế chuyên dụng cho mạch Sao-Tam giác với cơ chế ngắt/đóng tiếp điểm đặc thù, đảm bảo không có khoảng thời gian chồng chập, tránh ngắn mạch tuyệt đối.

2. Tôi có thể dùng nguồn 220VAC cho thiết bị này không?
Trả lời: Hoàn toàn được. Với dải rộng AC/DC 24-240V, sản phẩm tương thích hoàn hảo với điện lưới 220V tại Việt Nam.

3. Thời gian chuyển đổi lý tưởng cho động cơ là bao nhiêu?
Trả lời: Thông thường từ 5-15 giây. Bạn cần căn cứ vào tải thực tế để tinh chỉnh sao cho động cơ đạt ~80% tốc độ trước khi chuyển sang Tam giác.

4. Sản phẩm có được bảo hành không?
Trả lời: Có, sản phẩm được bảo hành chính hãng Omron và hỗ trợ kỹ thuật trọn đời từ AUT VN.

5. Kích thước 17.5mm có lợi ích gì thực tế?
Trả lời: Giúp tiết kiệm diện tích tủ điện, cho phép lắp thêm nhiều thiết bị khác mà không cần mở rộng kích thước tủ.

6. Nếu Timer bị lỗi, hậu quả là gì?
Trả lời: Động cơ có thể không khởi động được hoặc chạy sai chế độ, gây sụt áp hoặc hỏng hóc động cơ nếu không được bảo vệ kịp thời.

7. Độ chính xác của thiết bị như thế nào?
Trả lời: H3DT-G đạt tiêu chuẩn Nhật Bản, độ chính xác cực cao, đảm bảo thời gian chuyển mạch luôn ổn định.

8. Làm sao để phân biệt hàng chính hãng tại AUT VN?
Trả lời: Hàng tại AUT VN luôn có đầy đủ tem mác, chứng nhận CO/CQ và hóa đơn VAT rõ ràng.

9. Tiếp điểm SPDT chịu tải tối đa bao nhiêu?
Trả lời: Chịu dòng tối đa 5A tại 250VAC, đủ sức điều khiển cuộn coil của hầu hết các Contactor phổ biến.

10. Có thể lắp H3DT-G lên mặt tủ điện không?
Trả lời: Thiết bị tối ưu cho ray DIN. Nếu muốn lắp mặt tủ, bạn cần sử dụng thêm khung adapter chuyên dụng.

11. Thiết bị này có dùng được cho điện 12V hay 24V không?
Trả lời: Có, dải điện áp bắt đầu từ 24V AC/DC, nên bạn có thể dùng cho các hệ thống 24VDC rất an toàn.

12. Tôi cần lưu ý gì khi chọn mua Timer Sao-Tam Giác?
Trả lời: Bạn cần lưu ý dải điện áp nguồn, dải thời gian cài đặt và đặc biệt là cơ chế chống chồng chập tiếp điểm như dòng H3DT-G này.
