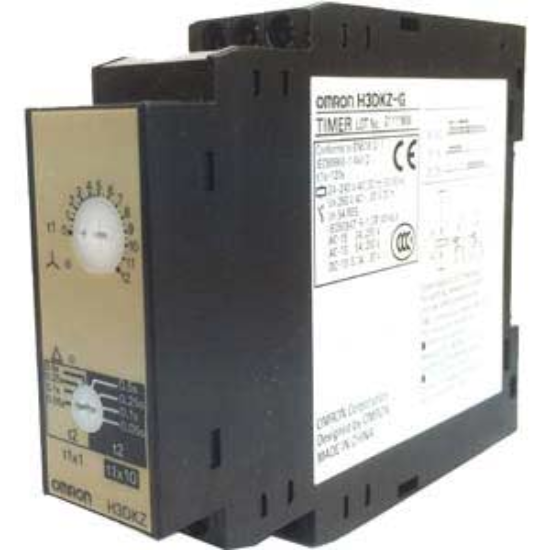

Timer Omron H3DKZ-G AC/DC 24-240V - Khởi Động Sao Tam Giác, Siêu Mỏng 22.5mm, Chính Hãng AUT VN

Chuyên dụng: Tối ưu cho mạch khởi động sao-tam giác (Star-Delta), ngăn ngừa ngắn mạch khi chuyển đổi.
Điện áp linh hoạt: Dải rộng 24-240V AC/DC, tương thích mọi nguồn điện công nghiệp.
Thiết kế Ultra-Slim: Độ rộng chỉ 22.5mm, tiết kiệm tối đa diện tích tủ điện.
Dải thời gian: Tùy chỉnh chính xác từ 1-12s và 10-120s.
Cam kết: Hàng chính hãng Omron, đầy đủ CO/CQ, bảo hành bởi AUT VN.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: H3DKZ-G AC/DC24-240

Tải xuống mẫu

Giá cũ: 872.250 ₫

Giá bán: 697.800 ₫

Số lượng:

Timer Omron H3DKZ-G AC/DC 24-240V - Giải Pháp Khởi Động Sao Tam Giác An Toàn & Hiệu Quả

Trong vận hành các động cơ công suất lớn, việc kiểm soát dòng khởi động là yếu tố then chốt để bảo vệ thiết bị và tránh sụt áp lưới điện. Timer Omron H3DKZ-G được thiết kế chuyên biệt cho ứng dụng khởi động sao-tam giác (Star-Delta), giúp quá trình chuyển đổi chế độ vận hành diễn ra mượt mà, chính xác và an toàn tuyệt đối. Sản phẩm được phân phối chính hãng bởi AUT VN, mang đến sự tin cậy cao nhất cho các kỹ sư điện và nhà thầu công nghiệp.

Điểm nổi bật vượt trội của Omron H3DKZ-G

Khả năng tương thích nguồn điện tuyệt đối: Với dải điện áp rộng từ 24-240VAC/DC, thiết bị loại bỏ nỗi lo về sự biến động nguồn cấp hoặc thay đổi tiêu chuẩn điện áp trong tủ điều khiển.
Logic chuyển đổi an toàn: Khác với các timer thông thường, H3DKZ-G có cơ chế ngắt/đóng tiếp điểm đặc thù cho mạch sao-tam giác, ngăn ngừa hiện tượng ngắn mạch trong khoảnh khắc chuyển đổi giữa hai chế độ.
Kích thước siêu mỏng (Ultra-Slim): Với độ rộng chỉ 22.5mm, đây là lựa chọn số 1 cho các tủ điện có diện tích hạn chế nhưng yêu cầu mật độ thiết bị cao.
Vận hành đơn giản: Cài đặt thời gian trực tiếp qua núm xoay (dial) mặt trước, không cần lập trình phức tạp, giúp rút ngắn thời gian lắp đặt và bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	H3DKZ-G AC/DC 24-240V
Loại Timer	Bộ định thời khởi động Sao-Tam giác (Star-Delta Timer)
Điện áp nguồn cấp	24 - 240 VAC/DC
Dải thời gian cài đặt	1 - 12 giây và 10 - 120 giây
Cấu hình ngõ ra	Tiếp điểm rơ-le SPDT (1C)
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Kích thước (RxCxS)	22.5 x 89.4 x 100 mm
Cấp bảo vệ	IP30
Nhiệt độ hoạt động	-20 đến +55°C
Tiêu chuẩn chứng nhận	CE, EN, CCC

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi trang bị Timer H3DKZ-G cho hệ thống

Bảo vệ tối đa động cơ: Giảm sốc điện khi khởi động, ngăn ngừa hiện tượng quá dòng, từ đó kéo dài tuổi thọ cuộn dây động cơ.
Tối ưu chi phí vận hành: Hạn chế rủi ro chập cháy, giảm thiểu thời gian dừng máy ngoài ý muốn và chi phí sửa chữa.
Ổn định lưới điện nội bộ: Tránh tình trạng sụt áp cục bộ gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong nhà máy.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Gắn Timer H3DKZ-G vào thanh ray DIN trong tủ điện. Đảm bảo thiết bị được cố định chắc chắn.
Bước 2: Đấu nối nguồn: Kết nối nguồn cấp (trong dải 24-240VAC/DC) vào các chân nguồn theo đúng sơ đồ chân của Omron.
Bước 3: Đấu nối mạch điều khiển: Kết nối tiếp điểm SPDT vào cuộn coil của Contactor Sao và Contactor Tam giác để thực hiện lệnh chuyển đổi.
Bước 4: Cài đặt thời gian: Xoay núm vặn ở mặt trước để chọn dải thời gian (ví dụ: 5s hoặc 10s) phù hợp với đặc tính tải của động cơ.
Bước 5: Kiểm tra vận hành: Cấp nguồn, nhấn nút Start và theo dõi quá trình chuyển đổi từ Sao sang Tam giác để đảm bảo mọi thứ hoạt động trơn tru.

Sản phẩm kết hợp khuyến nghị (isRelatedTo)

Để hoàn thiện tủ điều khiển khởi động sao tam giác chuyên nghiệp, bạn nên kết hợp H3DKZ-G với các thiết bị sau:

Contactor Omron: Dòng contactor chất lượng cao để đóng ngắt nguồn chính và nguồn phụ.
Rơ-le nhiệt (Thermal Overload Relay): Bảo vệ động cơ khỏi tình trạng quá tải trong quá trình vận hành.
Nút nhấn/Công tắc điều khiển: Sử dụng nút nhấn Start/Stop hoặc công tắc xoay để điều khiển hệ thống.

Ứng dụng thực tế (PropertyValue)

Timer Omron H3DKZ-G là thành phần không thể thiếu trong:

Hệ thống bơm nước: Điều khiển bơm ly tâm công suất lớn trong các trạm cấp nước.
Hệ thống thông gió: Quạt hút công nghiệp, quạt đẩy trong các nhà xưởng quy mô lớn.
Máy nén khí trục vít: Đảm bảo khởi động an toàn, giảm tải cho máy nén.
Hệ thống băng tải: Điều khiển khởi động mềm cho các băng tải vận chuyển dài trong kho vận.

Câu hỏi thường gặp (FAQ)

1. Timer H3DKZ-G khác gì với timer ON-Delay thông thường?
H3DKZ-G có logic chuyển đổi tiếp điểm đặc thù dành riêng cho mạch sao-tam giác, đảm bảo có một khoảng thời gian ngắt ngắn (transition time) để tránh ngắn mạch giữa hai chế độ.

2. Thiết bị này có dùng được cho nguồn điện 220VAC tại Việt Nam không?
Hoàn toàn được. Với dải điện áp 24-240VAC/DC, sản phẩm hoạt động cực kỳ ổn định với lưới điện 220V phổ biến.

3. Làm sao để phân biệt Timer Omron H3DKZ-G chính hãng?
Sản phẩm từ AUT VN có đầy đủ tem mác, số series rõ ràng, đi kèm giấy chứng nhận CO/CQ và chế độ bảo hành chính hãng.

4. Dải thời gian 1-120s được chia như thế nào?
Thiết bị chia làm 2 dải: 1-12 giây (cho khởi động nhanh) và 10-120 giây (cho tải nặng cần thời gian tăng tốc lâu hơn).

5. Nếu Timer không đếm thời gian, tôi nên kiểm tra gì?
Hãy kiểm tra điện áp cấp vào có nằm trong dải 24-240V không và kiểm tra xem tiếp điểm điều khiển có bị hở mạch hay không.

6. Tiếp điểm của H3DKZ-G có điều khiển trực tiếp động cơ được không?
Không. Tiếp điểm này dùng để điều khiển cuộn coil của Contactor. Contactor mới là thiết bị trực tiếp đóng ngắt nguồn cho động cơ.

7. Thiết bị này có cần cài đặt bằng phần mềm không?
Không, đây là Timer Analog. Bạn chỉ cần xoay núm vặn vật lý trên mặt máy, cực kỳ nhanh chóng và tiện lợi.

8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, chi tiết vui lòng liên hệ AUT VN để được hỗ trợ.

9. Tôi có thể lắp H3DKZ-G lên mặt phẳng thay vì ray DIN không?
Thiết bị tối ưu cho ray DIN. Nếu lắp mặt phẳng, bạn nên sử dụng thêm đế adapter hoặc vít cố định phù hợp.

10. Tại sao nên mua Timer Omron tại AUT VN?
AUT VN cam kết 100% chính hãng, hỗ trợ kỹ thuật chuyên sâu trong suốt quá trình lắp đặt và có chính sách giá cạnh tranh nhất.
