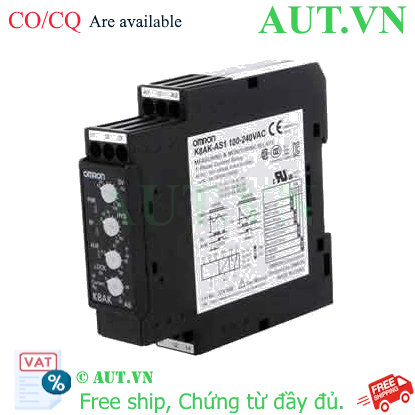

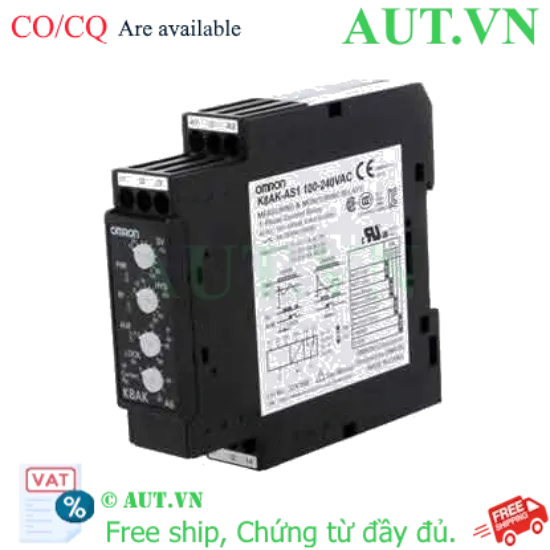

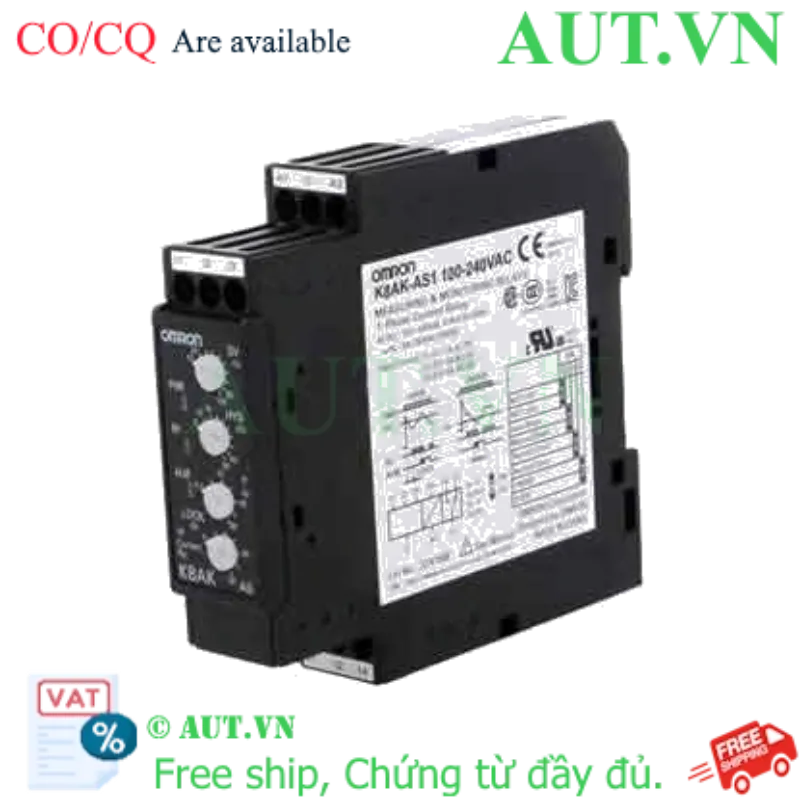

Giới thiệu Rơ le bảo vệ dòng điện Omron K8AK-AS1
Trong vận hành hệ thống điện công nghiệp, các sự cố về dòng điện như quá tải đột ngột hoặc sụt dòng (do đứt dây, chạy không tải, mất nước) là nguyên nhân hàng đầu gây cháy cuộn dây động cơ và hư hỏng thiết bị đắt tiền. Rơ le bảo vệ dòng điện Omron K8AK-AS1 (phiên bản 100-240VAC) được thiết kế như một "vệ sĩ" chuyên dụng cho các hệ thống điện 1 pha.
Thiết bị không chỉ phát hiện chính xác tình trạng quá dòng mà còn cảnh báo kịp thời khi sụt dòng, giúp hệ thống tự động ngắt để ngăn chặn rủi ro trước khi thiệt hại xảy ra. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến giải pháp bảo vệ chuẩn Nhật Bản, bền bỉ và đáng tin cậy nhất cho mọi dự án của bạn.
Điểm nổi bật của Omron K8AK-AS1
- Cơ chế bảo vệ kép thông minh: Khác với các rơ le thông thường, K8AK-AS1 tích hợp đồng thời chức năng chống quá dòng và chống sụt dòng, mang lại sự bảo vệ toàn diện cho tải 1 pha.
- Khả năng tùy chỉnh linh hoạt: Người dùng dễ dàng điều chỉnh ngưỡng dòng điện (Threshold) và thời gian trễ (Operating Time) từ 0.1 đến 30 giây thông qua núm xoay, giúp loại bỏ hoàn toàn các báo động giả do dòng khởi động của động cơ.
- Giám sát trạng thái trực quan: Hệ thống đèn LED chỉ thị giúp kỹ thuật viên nhận biết ngay lập tức trạng thái nguồn và tình trạng lỗi mà không cần thiết bị đo phức tạp.
- Thiết kế siêu mỏng (Slim Design): Với chiều rộng chỉ 22.5mm, đây là giải pháp hoàn hảo cho các tủ điện có không gian hạn chế, cho phép lắp đặt mật độ thiết bị cao trên thanh ray DIN 35mm.
Bảng thông số kỹ thuật chi tiết
| Model | K8AK-AS1 (100-240VAC) |
| Thương hiệu | Omron (Nhật Bản) |
| Điện áp nguồn cấp | 100 - 240 VAC (50/60 Hz) |
| Chức năng giám sát | Quá dòng (Overcurrent) & Sụt dòng (Undercurrent) |
| Dải dòng đầu vào (Input) | 0 - 20mA, 0 - 100mA, 0 - 500mA (Sử dụng kết hợp biến dòng CT) |
| Tiếp điểm ngõ ra | SPDT (1 C), định mức 5A tại 250VAC |
| Thời gian trễ (Delay) | 0.1 đến 30 giây (Điều chỉnh bằng núm xoay) |
| Chế độ Reset | Tự động (Auto) hoặc Thủ công (Manual) |
| Cấp bảo vệ / Lắp đặt | IP20 / Thanh ray DIN 35mm |
| Kích thước (RxCxS) | 22.5 x 90 x 100 mm |
Nguồn tham khảo: Omron Industrial Automation [Link chính hãng]
Lợi ích khi sử dụng Omron K8AK-AS1 cho hệ thống điện
- Kéo dài tuổi thọ thiết bị: Ngăn ngừa triệt để tình trạng cháy cuộn dây do kẹt rotor hoặc quá tải kéo dài.
- Tối ưu chi phí bảo trì: Phát hiện sớm các lỗi sụt dòng (như mất nước ở bơm, đứt dây truyền động) để xử lý trước khi gây hư hỏng dây chuyền.
- Giảm thiểu downtime: Hệ thống cảnh báo nhanh giúp rút ngắn thời gian chẩn đoán, duy trì sản xuất liên tục.
- Tiết kiệm diện tích: Thiết kế siêu mỏng giúp tối ưu hóa không gian tủ điện, dễ dàng nâng cấp hệ thống.
Hướng dẫn cài đặt và vận hành (How-to)
- Bước 1: Đấu nối nguồn: Kết nối nguồn AC (100-240VAC) vào các chân nguồn theo đúng sơ đồ đấu nối được in trực tiếp trên thân thiết bị.
- Bước 2: Kết nối giám sát: Luồn dây pha của tải qua biến dòng (CT), sau đó đấu nối tín hiệu dòng điện (mA) từ CT vào chân Input của rơ le.
- Bước 3: Thiết lập ngưỡng: Điều chỉnh núm "Threshold" để xác định giá trị dòng điện bảo vệ phù hợp với công suất tải thực tế của bạn.
- Bước 4: Cài đặt thời gian: Điều chỉnh núm "Time" để thiết lập thời gian trễ, giúp thiết bị không ngắt nhầm do dòng khởi động (inrush current) cao.
- Bước 5: Kiểm tra thực tế: Cấp nguồn, vận hành tải và giả lập các tình trạng quá tải hoặc mất tải để kiểm tra phản ứng của đèn LED và tiếp điểm ngõ ra.
Sản phẩm thường sử dụng kèm theo (isRelatedTo)
- Biến dòng (Current Transformer - CT): Bắt buộc phải có khi dòng tải lớn vượt quá 500mA để đưa dòng về mức mA cho rơ le đo lường chính xác.
- Thanh ray DIN (DIN Rail): Sử dụng ray PFP-100N hoặc tương đương để cố định thiết bị chắc chắn trong tủ điện.
- Contactor (Khởi động từ) Omron: Kết hợp tiếp điểm SPDT của K8AK-AS1 để điều khiển ngắt nguồn tải tức thời khi phát hiện sự cố.
Ứng dụng thực tế của sản phẩm (Application)
- Máy bơm & Quạt công nghiệp: Chống cháy động cơ do kẹt cánh (quá dòng) hoặc chạy không tải/mất nước (sụt dòng).
- Hệ thống chiếu sáng: Giám sát dòng điện để phát hiện nhanh các lỗi chập mạch hoặc cháy bóng đèn.
- Dây chuyền sản xuất: Bảo vệ động cơ băng tải, máy đóng gói, máy dệt trong các nhà máy tự động hóa.
- Tủ điện điều khiển: Giám sát mức tiêu thụ dòng điện của các nhánh tải quan trọng trong hệ thống.
Câu hỏi thường gặp (FAQ)
Q1: Rơ le Omron K8AK-AS1 có tương thích với điện lưới 220V tại Việt Nam không?
A1: Hoàn toàn tương thích. Sản phẩm hỗ trợ dải điện áp rộng 100-240VAC, vận hành cực kỳ ổn định với lưới điện Việt Nam.
Q2: Điểm khác biệt lớn nhất giữa K8AK-AS1 và CB chống giật (ELCB) là gì?
A2: ELCB bảo vệ con người khỏi dòng rò điện. K8AK-AS1 tập trung bảo vệ máy móc khỏi sự cố quá tải hoặc chạy không tải (sụt dòng).
Q3: Tôi có thể sử dụng rơ le này cho động cơ 3 pha không?
A3: Không. K8AK-AS1 được thiết kế chuyên dụng cho tải 1 pha. Với động cơ 3 pha, quý khách vui lòng tham khảo dòng K8AK-PW hoặc K8AK-PM tại AUT VN.
Q4: Tại sao tôi bắt buộc phải mua thêm biến dòng (CT)?
A4: Vì ngõ vào của K8AK-AS1 chỉ nhận dòng tối đa 500mA. Nếu tải của bạn lớn hơn (ví dụ 5A, 10A...), bạn cần CT để hạ dòng xuống mức mA phù hợp để rơ le nhận diện.
Q5: Chức năng "Sụt dòng" (Undercurrent) giúp ích gì cho máy bơm?
A5: Giúp phát hiện khi bơm bị mất nước (chạy khô) hoặc đứt dây truyền động, tránh việc động cơ chạy không tải gây nóng và cháy trục.
Q6: Thời gian trễ (Time delay) có thực sự quan trọng không?
A6: Rất quan trọng. Khi khởi động, động cơ luôn có dòng khởi động rất cao. Thời gian trễ giúp rơ le không ngắt nhầm trong giai đoạn này.
Q7: Sản phẩm có hỗ trợ Reset tự động không?
A7: Có, bạn có thể lựa chọn giữa chế độ Reset tự động (Auto) để hệ thống tự phục hồi hoặc Thủ công (Manual) để đảm bảo an toàn sau khi kiểm tra lỗi.
Q8: Kích thước 22.5mm có lợi ích gì không?
A8: Đây là thiết kế siêu mỏng (Slim), giúp tối ưu diện tích tủ điện, cho phép lắp đặt nhiều thiết bị bảo vệ khác mà không cần mở rộng kích thước tủ.
Q9: AUT VN có cung cấp đầy đủ chứng từ CO/CQ không?
A9: Có, tất cả sản phẩm Omron tại AUT VN đều có đầy đủ chứng chỉ xuất xứ (CO) và chất lượng (CQ) chính hãng.
Q10: Chính sách bảo hành tại AUT VN như thế nào?
A10: Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN cam kết hỗ trợ kỹ thuật tận tình cho khách hàng trong suốt quá trình sử dụng.
