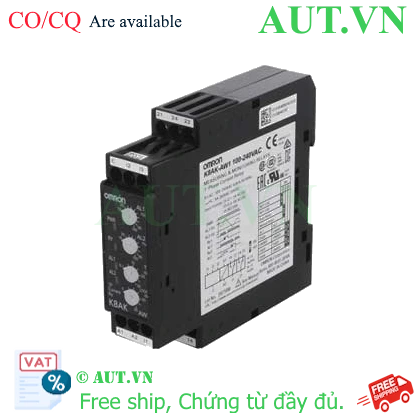

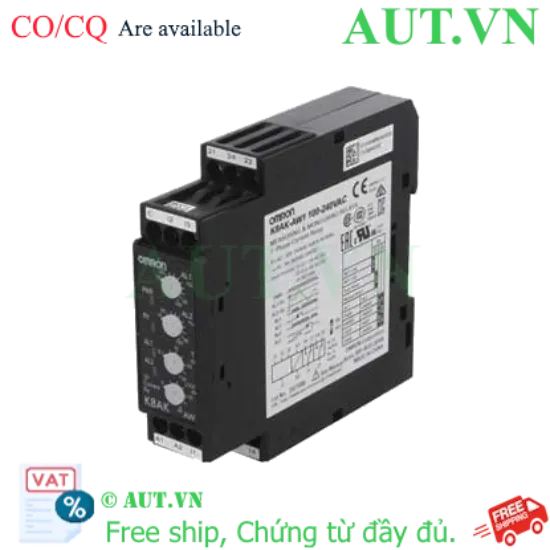

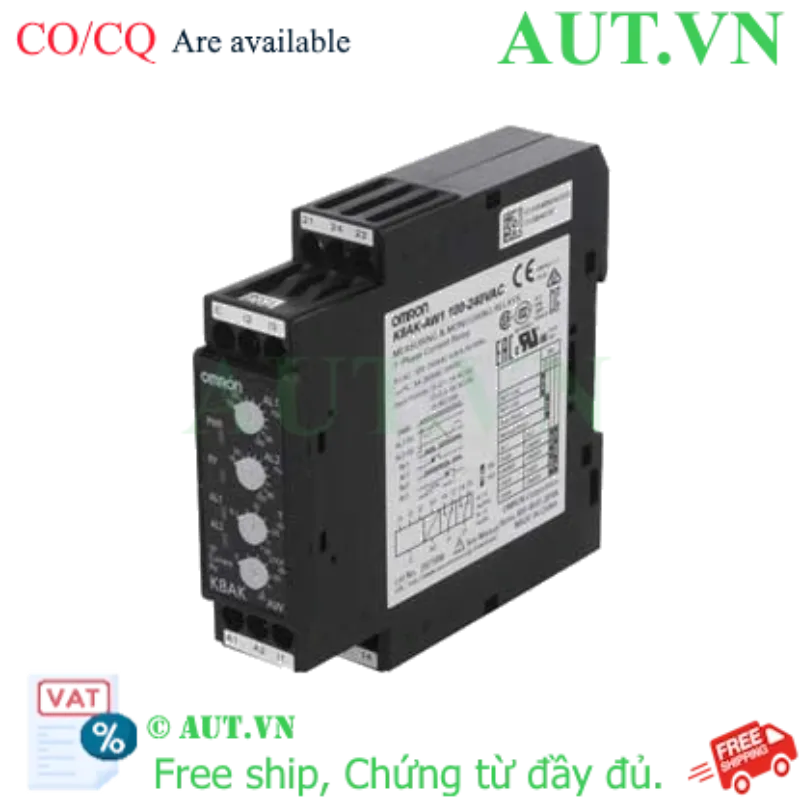

Rơ le bảo vệ dòng Omron K8AK-AW1 - Giám sát 1 Pha AC/DC, Slim 22.5mm, Chống Quá/Sụt Dòng

Giám sát dòng điện 1 pha: Phát hiện chính xác lỗi quá dòng và sụt dòng trên hệ thống AC/DC.
Thiết kế Slim siêu mỏng: Độ rộng chỉ 22.5mm, tối ưu không gian lắp đặt tủ điện trên thanh ray DIN.
Bảo vệ động cơ toàn diện: Ngăn ngừa cháy cuộn dây do quá tải hoặc chạy không tải (hụt nước, đứt dây).
Vận hành tin cậy: Thương hiệu Omron Nhật Bản, độ bền cao, chống nhiễu điện từ (EMC) tốt.
Hàng chính hãng: Phân phối bởi AUT VN, cam kết chất lượng và bảo hành uy tín.

nhà chế tạo: Omron

SKU: K8AK-AW1 100-240VAC

Tải xuống mẫu

Giá cũ: 2.537.400 ₫

Giá bán: 2.029.920 ₫

Giới thiệu Rơ le bảo vệ dòng Omron K8AK-AW1 - Giải pháp bảo vệ động cơ chuyên dụng

Trong môi trường sản xuất công nghiệp, sự cố về dòng điện là nguyên nhân hàng đầu gây hư hỏng động cơ và đình trệ sản xuất. Rơ le bảo vệ dòng Omron K8AK-AW1 là thiết bị giám sát dòng điện 1 pha (AC/DC) thế hệ mới, được thiết kế để nhận diện tức thì các trạng thái bất thường. Thiết bị giúp phát hiện tình trạng quá dòng (do kẹt cơ, quá tải) hoặc sụt dòng (do chạy không tải, mất tải), từ đó đưa ra lệnh ngắt mạch kịp thời để bảo vệ tài sản của doanh nghiệp.

Được cung cấp bởi AUT VN, sản phẩm Omron K8AK-AW1 là sự kết hợp hoàn hảo giữa độ chính xác của công nghệ Nhật Bản và thiết kế tối ưu không gian, giúp bạn an tâm vận hành máy móc 24/7.

Điểm nổi bật của Omron K8AK-AW1

Phản ứng cực nhanh: Khả năng giám sát liên tục và phản hồi tức thì giúp loại bỏ rủi ro trước khi hư hại xảy ra.
Thiết kế Slim 22.5mm: Giải pháp lý tưởng cho các tủ điện điều khiển hiện đại đòi hỏi mật độ thiết bị cao.
Giao diện trực quan: Hệ thống đèn LED chỉ thị trạng thái Power và Output giúp kỹ thuật viên dễ dàng chẩn đoán lỗi nhanh chóng.
Độ bền công nghiệp: Chịu được môi trường làm việc khắc nghiệt, chống nhiễu điện từ (EMC) vượt trội.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	K8AK-AW1
Thương hiệu	Omron (Nhật Bản)
Loại giám sát	Dòng điện 1 pha (AC/DC)
Điện áp nguồn cấp	100 - 240VAC (50/60Hz)
Dải thời gian phản hồi	0.1 - 30 giây (Có thể điều chỉnh)
Tiếp điểm ngõ ra	1 tiếp điểm chuyển đổi SPDT (5A tại 250VAC/30VDC)
Kiểu lắp đặt	Thanh ray DIN 35mm (Standard DIN Rail)
Tiêu chuẩn bảo vệ	IP20
Kích thước (RxCxS)	22.5mm x 79.5mm x 90mm

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Rơ le Omron K8AK-AW1

Bảo vệ tài sản tối đa: Giảm thiểu rủi ro cháy motor, hư hỏng biến tần và các thiết bị điện đắt tiền.
Tối ưu hóa thời gian hoạt động: Phát hiện sớm các dấu hiệu bất thường để thực hiện bảo trì chủ động, tránh dừng máy đột ngột (downtime).
An toàn cho hệ thống: Ngăn ngừa sự cố chập cháy điện, đảm bảo an toàn cho cả con người và hạ tầng nhà máy.
Tiết kiệm chi phí: Thiết kế nhỏ gọn giúp tiết kiệm diện tích tủ điện và giảm chi phí lắp đặt hệ thống.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí - Gắn thiết bị lên thanh ray DIN 35mm trong tủ điện, đảm bảo vị trí lắp đặt chắc chắn và thông thoáng.
Bước 2: Đấu nối điện - Kết nối nguồn cấp (100-240VAC) vào các chân terminal tương ứng và luồn dây đo dòng điện qua cổng cảm biến theo sơ đồ.
Bước 3: Cài đặt ngưỡng dòng điện - Sử dụng núm xoay (Potentiometer) mặt trước để thiết lập giá trị dòng điện bảo vệ (ngưỡng cao/thấp) phù hợp với tải.
Bước 4: Thiết lập thời gian trễ - Điều chỉnh thời gian phản hồi (0.1s - 30s) để tránh tác động nhầm bởi dòng khởi động (inrush current).
Bước 5: Kiểm tra vận hành - Cấp nguồn, quan sát đèn LED và kiểm tra xem tiếp điểm ngõ ra có tác động ngắt tải chính xác khi mô phỏng lỗi hay không.

Sản phẩm thường sử dụng cùng (isRelatedTo)

Để đạt hiệu quả bảo vệ tối ưu, bạn nên kết hợp K8AK-AW1 với:

Contactor Omron: Thiết bị thực hiện đóng/ngắt nguồn điện chính cho động cơ.
Aptomat (MCB) Schneider/Omron: Bảo vệ ngắn mạch và quá tải tổng cho toàn hệ thống.
Rơ le bảo vệ pha Omron K8AK-PH1: Khi cần giám sát thêm các thông số điện áp 3 pha.
Bộ nguồn DC: Cung cấp nguồn điều khiển ổn định cho PLC và các cảm biến đi kèm.

Ứng dụng thực tế (Application)

Máy CNC & Máy gia công: Giám sát dòng trục chính, bảo vệ motor servo khỏi tình trạng kẹt dao.
Hệ thống Băng tải & Logistics: Phát hiện kẹt băng tải hoặc đứt dây belt thông qua thay đổi dòng điện đột ngột.
Máy bơm & Quạt công nghiệp: Chống cháy bơm khi chạy khô (sụt dòng) hoặc quá tải do tắc nghẽn.
Hệ thống HVAC: Bảo vệ máy nén lạnh và quạt thông gió trong các tòa nhà, nhà máy.

Câu hỏi thường gặp (FAQ)

1. Rơ le Omron K8AK-AW1 có dùng được cho điện 3 pha không?
Trả lời: Không, model này chuyên dụng cho giám sát dòng điện 1 pha. Nếu bạn cần giám sát 3 pha, hãy chọn dòng K8AK-PH1.

2. Thiết bị có khả năng chống nhiễu điện từ không?
Trả lời: Có, sản phẩm đạt tiêu chuẩn EMC cao, hoạt động ổn định ngay cả trong môi trường có nhiều nhiễu điện.

3. Tôi có thể tùy chỉnh thời gian phản hồi không?
Trả lời: Hoàn toàn được, bạn có thể điều chỉnh linh hoạt trong khoảng từ 0.1 giây đến 30 giây.

4. Sự khác biệt giữa Reset tự động và Reset thủ công là gì?
Trả lời: Reset tự động sẽ cho phép hệ thống chạy lại ngay khi dòng điện về mức an toàn. Reset thủ công yêu cầu kỹ thuật viên phải nhấn nút xác nhận, giúp đảm bảo an toàn tuyệt đối sau khi xử lý lỗi.

5. Kích thước 22.5mm mang lại lợi ích gì?
Trả lời: Giúp tiết kiệm tối đa không gian trong tủ điện, cho phép lắp đặt được nhiều thiết bị hơn trong cùng một diện tích.

6. Làm thế nào để biết rơ le đang báo lỗi quá dòng hay sụt dòng?
Trả lời: Bạn hãy quan sát đèn LED chỉ thị trên mặt trước thiết bị theo sơ đồ đấu nối đi kèm để xác định chính xác loại sự cố.

7. Tiếp điểm ngõ ra của K8AK-AW1 chịu tải được bao nhiêu?
Trả lời: Tiếp điểm SPDT có khả năng chịu tải tối đa là 5A tại 250VAC hoặc 30VDC.

8. Thiết bị này có giúp chống chạy khô máy bơm không?
Trả lời: Có, bằng cách cài đặt ngưỡng sụt dòng (Undercurrent), rơ le sẽ ngắt điện khi máy bơm không có nước, giúp bảo vệ phớt và động cơ.

9. Mua hàng tại AUT VN có đảm bảo chính hãng không?
Trả lời: AUT VN cam kết cung cấp hàng Omron chính hãng, đầy đủ chứng chỉ CO/CQ và bảo hành theo tiêu chuẩn nhà sản xuất.

10. Tôi cần thêm thiết bị gì để ngắt tải khi có lỗi?
Trả lời: Bạn nên lắp thêm một Contactor (Khởi động từ) để tiếp điểm của rơ le có thể điều khiển ngắt nguồn tải một cách an toàn và hiệu quả.
