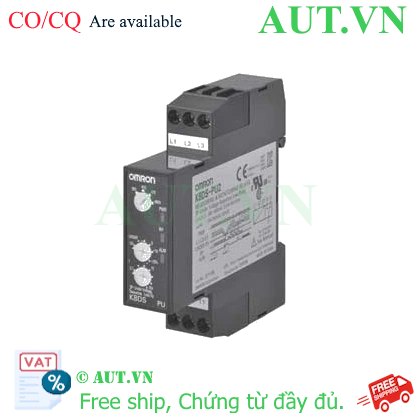

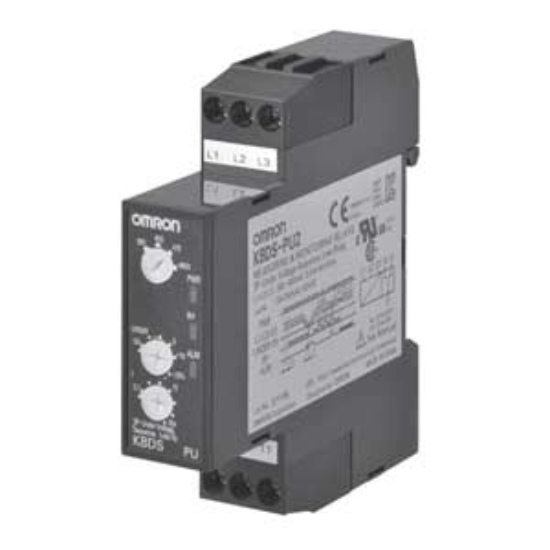

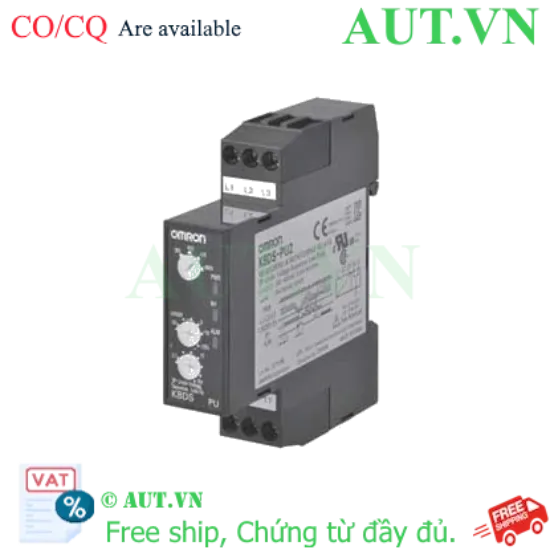

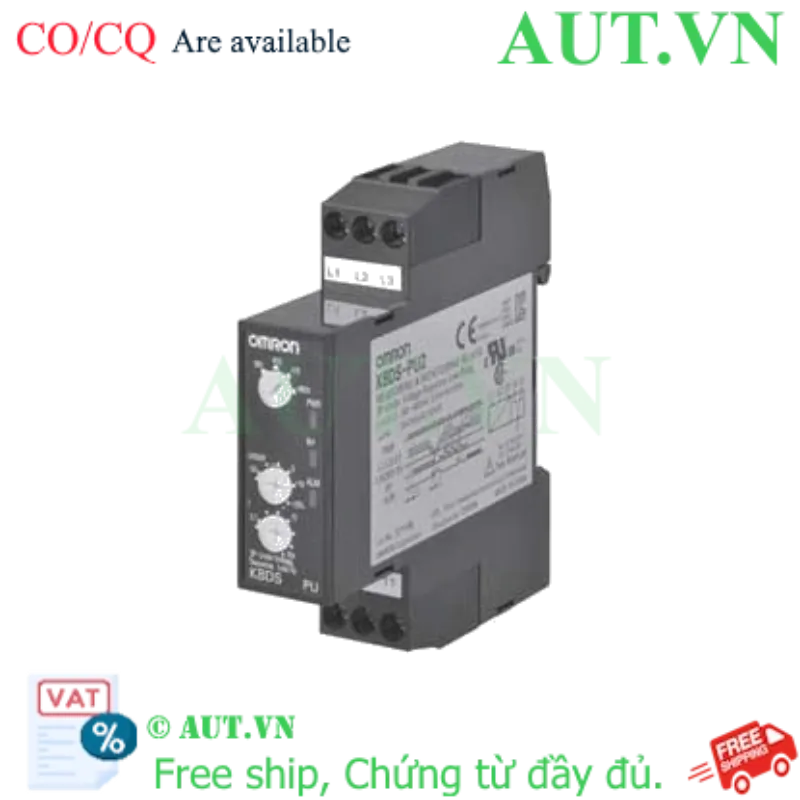

Rơ Le Giám Sát Pha Omron K8DS-PU1 - Chống Mất Pha, Đảo Pha, Thấp Áp - Siêu Mỏng 17.5mm | AUT VN
- Chức năng 3-trong-1: Giám sát toàn diện lỗi mất pha, đảo pha và sụt áp (thấp áp) cho hệ thống điện 3 pha.
- Tốc độ phản ứng cực nhanh: Thời gian tác động chỉ 0.1 giây, bảo vệ tức thì động cơ và thiết bị điện.
- Thiết kế Ultra-Slim: Kích thước siêu mỏng 17.5mm, tối ưu diện tích lắp đặt trong tủ điện.
- Dải điện áp linh hoạt: Tương thích hoàn hảo với nguồn 200V, 220V, 230V, 240VAC.
- Chất lượng chuẩn Nhật Bản: Hàng chính hãng Omron, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.
Giá cũ:
1.518.150 ₫
1.214.520 ₫
Giới thiệu Rơ le giám sát pha và điện áp Omron K8DS-PU1
Trong vận hành công nghiệp, sự ổn định của nguồn điện 3 pha là yếu tố sống còn quyết định tuổi thọ của động cơ và hệ thống máy móc. Các sự cố như mất pha, đảo pha hoặc sụt áp (thấp áp) nếu không được xử lý kịp thời sẽ dẫn đến tình trạng cháy cuộn dây động cơ hoặc khiến máy vận hành ngược chiều, gây hư hỏng cơ khí nghiêm trọng. Rơ le giám sát pha Omron K8DS-PU1 chính là giải pháp "lá chắn" công nghệ cao, tự động phát hiện sai lệch điện áp và ngắt nguồn tải ngay lập tức. Tại AUT VN, chúng tôi cung cấp thiết bị bảo vệ tiêu chuẩn Nhật Bản, giúp doanh nghiệp loại bỏ rủi ro dừng máy ngoài ý muốn và tiết kiệm chi phí sửa chữa khổng lồ.
Điểm nổi bật của Omron K8DS-PU1
- Tích hợp đa năng: Kết hợp 3 chức năng bảo vệ (mất pha, đảo pha, thấp áp) trong một thiết bị duy nhất, giúp tối ưu hóa cấu trúc tủ điện và tiết kiệm chi phí đầu tư.
- Phản ứng siêu tốc: Với thời gian tác động chỉ 0.1 giây, thiết bị ngăn chặn kịp thời các tác động vật lý tiêu cực lên động cơ công suất lớn.
- Khả năng tùy chỉnh linh hoạt: Ngưỡng thấp áp có thể cài đặt chính xác từ 70% đến 125% điện áp định mức, đáp ứng mọi đặc thù lưới điện tại nhà máy.
- Thiết kế siêu mỏng (17.5mm): Giúp việc lắp đặt các hệ thống tủ điện điều khiển hiện đại trở nên gọn gàng và chuyên nghiệp hơn.
- Độ bền công nghiệp vượt trội: Thương hiệu Omron đảm bảo khả năng chống nhiễu điện từ (EMC) tốt, vận hành ổn định trong môi trường nhiệt độ và độ ẩm khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Model | K8DS-PU1 |
| Thương hiệu | Omron |
| Loại thiết bị | Rơ le giám sát pha và điện áp (Phase Monitoring Relay) |
| Điện áp danh định (Uin) | 200, 220, 230, 240 VAC |
| Chức năng bảo vệ | Mất pha (Phase Loss), Đảo pha (Phase Sequence), Thấp áp (Undervoltage) |
| Dải cài đặt thấp áp | 70% đến 125% Uin |
| Tần số vận hành | 50Hz / 60Hz |
| Thời gian tác động | Mất pha/Đảo pha: 0.1 giây | Thấp áp: 0.1s ~ 30s (Có thể điều chỉnh) |
| Phương thức Reset | Tự động (Automatic Reset) |
| Tiếp điểm ngõ ra | 1 Tiếp điểm SPDT (Form C) |
| Khả năng chịu tải | 5A (250VAC) / 5A (30VDC) |
| Kiểu lắp đặt | Gắn thanh ray DIN (DIN Rail) |
| Kích thước (RxCxS) | 17.5mm x 80mm x 74mm |
| Tiêu chuẩn quốc tế | UL, CSA, CE, CCC, KC |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron K8DS-PU1
- Bảo vệ tài sản tối đa: Triệt tiêu hoàn toàn nguy cơ cháy cuộn dây động cơ do mất pha hoặc hư hỏng cơ khí do quay ngược chiều.
- Tối ưu hóa sản xuất: Giảm thiểu thời gian dừng máy (downtime) do sự cố điện, đảm bảo dây chuyền luôn vận hành liên tục.
- Tiết kiệm chi phí vận hành: Loại bỏ các chi phí sửa chữa, quấn lại động cơ hoặc thay thế linh kiện đắt tiền do lỗi điện áp.
- Dễ dàng chẩn đoán: Hệ thống đèn LED chỉ báo trạng thái trực quan giúp kỹ thuật viên xác định lỗi nhanh chóng, chính xác.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1 - Lắp đặt vật lý: Gắn rơ le K8DS-PU1 lên thanh ray DIN trong tủ điện điều khiển, đảm bảo vị trí lắp đặt chắc chắn và thoáng mát.
- Bước 2 - Đấu nối dây: Kết nối nguồn 3 pha vào các terminal đầu vào theo sơ đồ. Đấu tiếp điểm ngõ ra (SPDT) nối tiếp với cuộn hút của Contactor để điều khiển tải.
- Bước 3 - Cấu hình ngưỡng bảo vệ: Sử dụng biến trở trên mặt thiết bị để điều chỉnh mức thấp áp phù hợp với yêu cầu kỹ thuật (Ví dụ: cài 80% cho hệ thống 220V).
- Bước 4 - Kiểm tra vận hành: Cấp nguồn và quan sát đèn LED. Khi đèn báo an toàn sáng, hệ thống đã sẵn sàng hoạt động bình thường.
Sản phẩm kết hợp tối ưu
Để xây dựng hệ thống bảo vệ toàn diện, AUT VN khuyến nghị kết hợp K8DS-PU1 với các thiết bị sau:
- Contactor Omron: Thực hiện đóng/ngắt nguồn tải công suất lớn dựa trên tín hiệu từ rơ le.
- Aptomat (MCCB/MCB): Bảo vệ ngắn mạch và quá tải cho toàn bộ hệ thống điện đầu vào.
- Bộ điều khiển PLC Omron: Tích hợp tín hiệu lỗi từ rơ le để cảnh báo tập trung trên màn hình HMI/SCADA.
- Biến tần (Inverter): Tăng cường lớp bảo vệ thông minh cho các động cơ điều khiển tốc độ.
Ứng dụng thực tế của sản phẩm
- Hệ thống Bơm & Quạt công nghiệp: Bảo vệ máy bơm nước, quạt thông gió lớn khỏi cháy cuộn dây.
- Hệ thống HVAC & Chiller: Giám sát nguồn điện cho máy lạnh trung tâm, hệ thống điều hòa tòa nhà.
- Máy CNC & Dây chuyền tự động: Đảm bảo nguồn điện ổn định cho các bo mạch điều khiển nhạy cảm.
- Thang máy & Cầu trục: Ngăn chặn tình trạng vận hành ngược chiều gây mất an toàn lao động.
Câu hỏi thường gặp (FAQ)
1. Rơ le K8DS-PU1 có bảo vệ được tình trạng quá áp không?
Model K8DS-PU1 chuyên dụng cho bảo vệ Thấp áp (Undervoltage), mất pha và đảo pha. Nếu hệ thống của bạn cần bảo vệ cả quá áp, hãy liên hệ AUT VN để được tư vấn dòng sản phẩm chuyên biệt khác.
2. Tại sao không dùng Aptomat để thay thế rơ le giám sát pha?
Aptomat chỉ có chức năng bảo vệ ngắn mạch và quá tải. Nó không thể phát hiện các lỗi về thứ tự pha hoặc mất pha - những lỗi này có thể làm cháy động cơ ngay lập tức mà Aptomat không hề hay biết.
3. Tốc độ tác động 0.1 giây có ý nghĩa gì trong thực tế?
Đây là yếu tố then chốt. Tốc độ này giúp ngắt nguồn gần như ngay khi sự cố vừa xảy ra, ngăn chặn nhiệt độ cuộn dây tăng cao quá mức cho phép, bảo vệ động cơ trước khi hư hỏng vật lý kịp xảy ra.
4. Tôi có thể tự cài đặt mức điện áp thấp nhất không?
Có, thiết bị được trang bị biến trở điều chỉnh linh hoạt từ 70% đến 125% điện áp định mức, giúp bạn dễ dàng tùy chỉnh theo lưới điện thực tế.
5. Khi điện áp trở lại bình thường, thiết bị có tự hoạt động lại không?
Có, K8DS-PU1 tích hợp tính năng Tự động Reset (Automatic Reset), giúp hệ thống tự động đóng điện lại khi nguồn điện đã ổn định ở ngưỡng an toàn.
6. Thiết bị này có dùng được cho lưới điện 1 pha không?
Không, K8DS-PU1 được thiết kế chuyên dụng để giám sát hệ thống điện 3 pha (dải điện áp 200V - 240VAC).
7. Làm thế nào để đảm bảo tôi mua đúng hàng Omron chính hãng?
Tại AUT VN, mọi sản phẩm đều có tem nhãn rõ ràng, đầy đủ chứng chỉ CO/CQ đi kèm và được bảo hành chính hãng theo tiêu chuẩn toàn cầu của Omron.
8. Sản phẩm có gây nhiễu cho các thiết bị điện tử khác trong tủ không?
Hoàn toàn không. Thiết bị đạt tiêu chuẩn chống nhiễu công nghiệp cao, đảm bảo không gây ảnh hưởng đến hoạt động của PLC hay các bộ điều khiển nhạy cảm.
9. Việc lắp đặt thiết bị này có mất nhiều thời gian không?
Rất nhanh chóng. Nhờ thiết kế chuẩn DIN Rail và sơ đồ đấu nối được in rõ trên thân máy, kỹ thuật viên có thể hoàn tất lắp đặt chỉ trong vài phút.
10. Mua hàng tại AUT VN tôi được hưởng những lợi ích gì?
Bạn sẽ nhận được sản phẩm chính hãng 100%, hóa đơn VAT đầy đủ, hỗ trợ kỹ thuật chuyên sâu miễn phí và chính sách giao hàng nhanh toàn quốc.
