Rơ le bảo vệ điện áp và pha Omron K8DT-PM1CN | Chống Quá-Thấp Áp, Mất Pha, Đảo Pha | AUT VN

Bảo vệ toàn diện 4-trong-1: Chống quá áp, thấp áp, mất pha và đảo pha (thứ tự pha) cho hệ thống 3 pha.
Kết nối hiện đại: Công nghệ Push-In Plus đấu nối nhanh, chống rung lắc, đảm bảo tiếp xúc tuyệt đối.
Độ chính xác cực cao: Tùy chỉnh ngưỡng điện áp linh hoạt (70% - 130%) và thời gian trễ (0.1s - 30s).
Thiết kế tối ưu: Kích thước siêu nhỏ gọn (17.5mm), lắp đặt chuẩn thanh ray DIN, tiết kiệm không gian tủ điện.
Tiêu chuẩn Nhật Bản: Độ bền công nghiệp, hoạt động ổn định trong môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: K8DT-PM1CN

Tải xuống mẫu

Giá cũ: 1.729.350 ₫

Giá bán: 1.383.480 ₫

Số lượng:

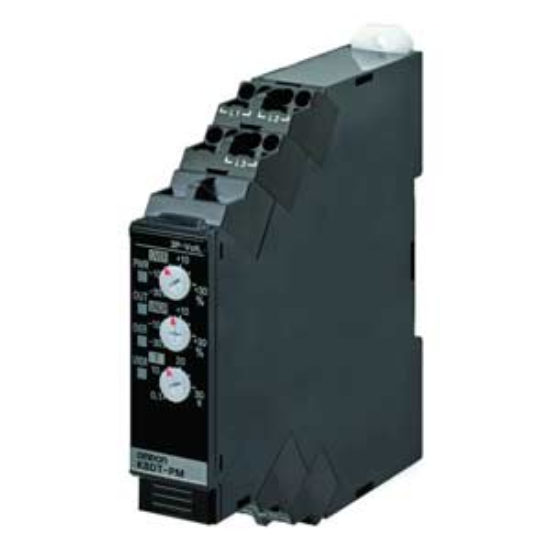

Giới thiệu Rơ le bảo vệ điện áp và pha Omron K8DT-PM1CN

Trong môi trường công nghiệp, sự biến động bất thường của điện áp và các sự cố về pha (mất pha, đảo pha) là những nguyên nhân hàng đầu gây cháy động cơ, hư hỏng máy móc và gây đình trệ sản xuất. Rơ le bảo vệ điện áp và pha Omron K8DT-PM1CN được thiết kế như một "lá chắn" thông minh, giúp giám sát liên tục chất lượng nguồn điện 3 pha. Khi phát hiện bất kỳ sai số nào vượt ngưỡng an toàn, thiết bị sẽ lập tức ngắt mạch, bảo vệ toàn diện hệ thống điện của doanh nghiệp bạn.

Điểm nổi bật của Omron K8DT-PM1CN

Giải pháp bảo vệ đa năng: Tích hợp đầy đủ các chức năng bảo vệ quá áp, thấp áp, mất pha và sai thứ tự pha trong một thiết bị duy nhất.
Công nghệ Push-In Plus độc quyền: Loại bỏ việc vặn vít truyền thống, giúp rút ngắn thời gian thi công và loại bỏ rủi ro lỏng dây do rung động cơ học trong nhà máy.
Khả năng tùy biến linh hoạt: Cho phép kỹ thuật viên điều chỉnh chính xác ngưỡng điện áp và thời gian phản hồi để phù hợp với từng loại tải đặc thù.
Độ tin cậy tuyệt đối: Sản phẩm chính hãng Omron với tiêu chuẩn kiểm định nghiêm ngặt, đảm bảo vận hành bền bỉ 24/7.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	K8DT-PM1CN
Thương hiệu	Omron (Nhật Bản)
Loại thiết bị	Rơ le bảo vệ điện áp và pha (Voltage & Phase Protection Relay)
Số pha hỗ trợ	3 Pha
Điện áp định mức	200VAC, 220VAC, 230VAC, 240VAC
Chức năng bảo vệ	Quá áp, Thấp áp, Mất pha, Đảo pha (Phase Sequence)
Dải cài đặt điện áp	70% đến 130% điện áp đầu vào
Thời gian trễ (Delay)	0.1s đến 30s
Thời gian phản hồi lỗi pha	0.1s
Cấu hình tiếp điểm	SPDT (1 tiếp điểm chuyển đổi)
Khả năng chịu tải	5A tại 250VAC / 5A tại 30VDC
Kiểu đấu nối	Push-In plus terminals
Kiểu lắp đặt	Gắn thanh ray DIN (DIN Rail)
Kích thước (RxCxS)	17.5mm x 100mm x 90mm
Tiêu chuẩn chứng nhận	UL, CCC, LR, CE, KC

Lợi ích khi đầu tư Omron K8DT-PM1CN cho hệ thống điện

Triệt tiêu rủi ro hư hỏng: Bảo vệ tuyệt đối các động cơ 3 pha đắt tiền khỏi tình trạng cháy cuộn dây do mất pha hoặc chạy ngược do đảo pha.
Tối ưu chi phí vận hành: Giảm thiểu thời gian dừng máy (downtime) và chi phí sửa chữa, thay thế linh kiện ngoài ý muốn.
Vận hành an toàn: Loại bỏ nguy cơ chập cháy, đảm bảo an toàn tuyệt đối cho kỹ thuật viên vận hành.
Lắp đặt nhanh chóng: Nhờ công nghệ Push-In Plus, việc lắp đặt và bảo trì trở nên dễ dàng hơn bao giờ hết.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt vật lý: Gắn rơ le K8DT-PM1CN lên thanh ray DIN trong tủ điện điều khiển, đảm bảo thiết bị được cố định chắc chắn.
Bước 2 - Đấu nối nguồn: Kết nối 3 dây pha vào các đầu vào theo đúng sơ đồ kỹ thuật của Omron. Sử dụng đầu cốt phù hợp để tối ưu kết nối Push-In.
Bước 3 - Cấu hình thông số: Xoay núm điều chỉnh trên mặt thiết bị để thiết lập ngưỡng điện áp (%) và thời gian trễ (s) phù hợp với yêu cầu của thiết bị tải.
Bước 4 - Vận hành và Kiểm tra: Cấp nguồn và quan sát hệ thống đèn LED. Nếu đèn báo trạng thái bình thường, hệ thống đã sẵn sàng hoạt động.

Sản phẩm sử dụng chung để tối ưu hệ thống

Để xây dựng một hệ thống bảo vệ điện công nghiệp toàn diện, Omron K8DT-PM1CN nên được kết hợp cùng:

Contactor (Khởi động từ) Omron: Để thực hiện đóng ngắt tải công suất lớn dựa trên tín hiệu từ rơ le bảo vệ.
MCCB / MCB (Aptomat): Bảo vệ ngắn mạch và quá tải dòng điện.
Thanh ray DIN Rail: Phụ kiện cố định thiết bị chuẩn công nghiệp.
Bộ lọc nhiễu/Ổn áp: Giúp nguồn điện đầu vào ổn định hơn trước khi đi qua rơ le bảo vệ.

Ứng dụng thực tế của Omron K8DT-PM1CN

Hệ thống bơm và máy nén: Bảo vệ motor 3 pha trong các trạm bơm nước, máy nén khí công nghiệp.
Sản xuất cơ khí: Tích hợp trong tủ điện máy CNC, máy phay, máy tiện tự động.
Hệ thống HVAC: Bảo vệ máy lạnh trung tâm, quạt thông gió công nghiệp cỡ lớn trong các tòa nhà.
Dây chuyền tự động hóa: Ứng dụng trong băng tải, cánh tay robot tại các nhà máy thực phẩm, điện tử.

FAQ - Những câu hỏi thường gặp

1. Omron K8DT-PM1CN có thể dùng cho điện 1 pha không?
Không. Đây là thiết bị chuyên dụng để giám sát và bảo vệ hệ thống điện 3 pha.

2. Tại sao tôi cần chức năng chống đảo pha?
Khi bị đảo pha, động cơ 3 pha sẽ quay ngược hướng. Điều này cực kỳ nguy hiểm đối với các máy nén khí hoặc băng tải, có thể gây hỏng hóc cơ khí nghiêm trọng.

3. Thời gian trễ (Delay time) có tác dụng gì?
Thời gian trễ giúp thiết bị bỏ qua những biến động điện áp tức thời (sụt áp ngắn hạn), tránh việc ngắt điện liên tục gây phiền toái khi nguồn điện không thực sự gặp sự cố.

4. Công nghệ Push-In Plus khác gì so với bắt vít?
Push-In Plus cho phép cắm dây trực tiếp, không cần vặn vít, giúp thi công nhanh hơn và không bị lỏng dây theo thời gian do rung động của máy móc.

5. Làm thế nào để biết rơ le đang báo lỗi gì?
Trên mặt thiết bị có các đèn LED chỉ báo riêng biệt cho từng trạng thái: Quá áp, Thấp áp hoặc Mất pha/Đảo pha.

6. Thiết bị có tự động reset khi điện áp ổn định lại không?
Có, sản phẩm hỗ trợ chế độ Automatic Reset, tự động cấp điện lại khi các thông số nguồn trở về ngưỡng an toàn đã cài đặt.

7. K8DT-PM1CN có chịu được môi trường nóng ẩm không?
Có, thiết bị hoạt động ổn định từ -20 đến 60°C và độ ẩm 25-85%, đáp ứng tốt tiêu chuẩn nhà xưởng tại Việt Nam.

8. Tôi có thể điều chỉnh ngưỡng bảo vệ lên bao nhiêu?
Bạn có thể tùy chỉnh dải điện áp từ 70% đến 130% so với điện áp định mức đầu vào.

9. Sản phẩm này có đầy đủ giấy tờ CO/CQ không?
Có, khi mua hàng tại AUT VN, quý khách sẽ được cung cấp đầy đủ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) chính hãng.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron, hỗ trợ kỹ thuật trọn đời trong quá trình sử dụng.

Nguồn tham khảo: Omron Industrial Automation Official
