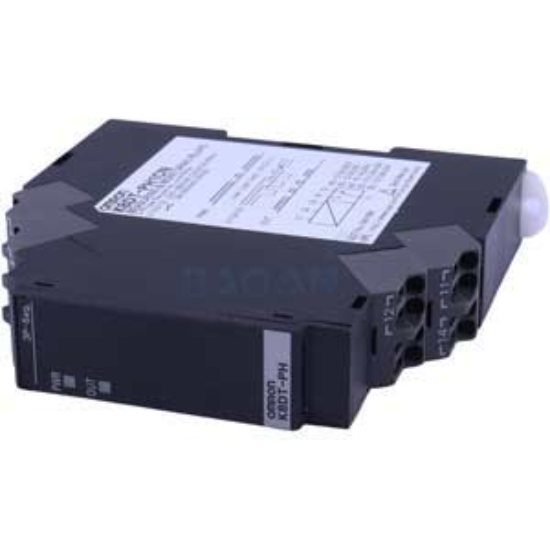

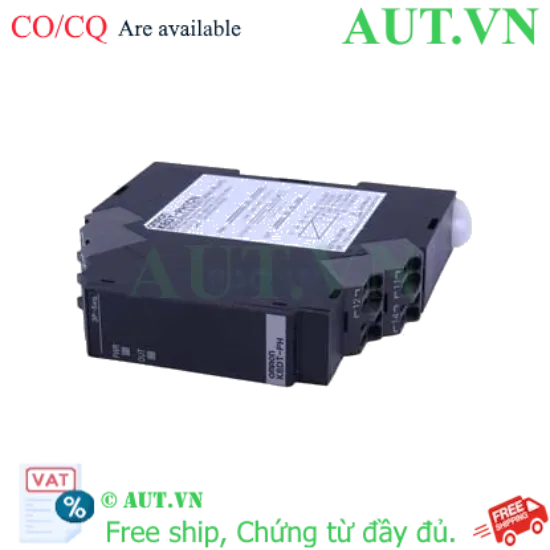

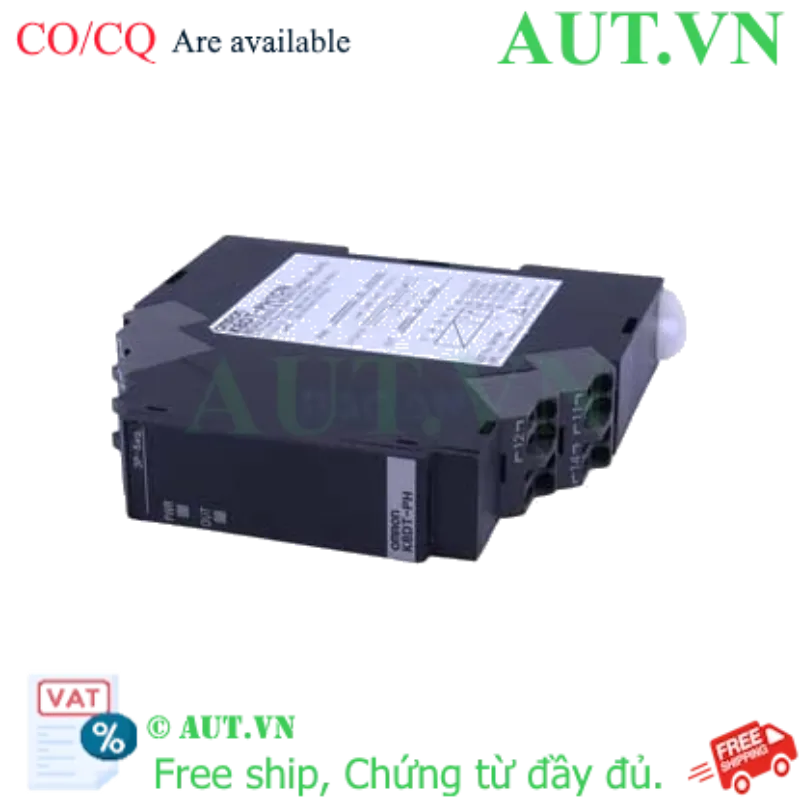

Rơ Le Bảo Vệ Mất Pha Đảo Pha Omron K8DT-PH1CN - Ngắt Siêu Tốc 0.1s, 200-480VAC, Siêu Mỏng 17.5mm | AUT VN
- Bảo vệ động cơ tuyệt đối: Phát hiện tức thì sự cố mất pha và đảo pha, loại bỏ hoàn toàn nguy cơ cháy cuộn dây động cơ 3 pha.
- Phản ứng siêu tốc: Thời gian ngắt chỉ 0.1 giây, bảo vệ thiết bị ngay lập tức trước khi xảy ra hư hại nhiệt.
- Dải điện áp linh hoạt: Hoạt động ổn định từ 200-480VAC, tương thích hoàn hảo với lưới điện công nghiệp Việt Nam.
- Tối ưu không gian: Độ rộng siêu mỏng 17.5mm, lắp đặt DIN Rail, công nghệ Push-In Plus chống rung lắc, đấu nối nhanh.
- Cam kết chính hãng: Sản phẩm Omron Nhật Bản, phân phối bởi AUT VN, đầy đủ CO/CQ.
Giá cũ:
1.262.850 ₫
1.010.280 ₫
Rơ Le Bảo Vệ Mất Pha Đảo Pha Omron K8DT-PH1CN: Giải Pháp An Toàn Tuyệt Đối Cho Động Cơ 3 Pha
Trong vận hành công nghiệp, các sự cố như mất pha hoặc đảo pha (sai thứ tự pha) được ví như những "sát thủ thầm lặng". Những lỗi này không khiến Aptomat nhảy ngay lập tức nhưng lại làm động cơ nóng lên nhanh chóng, dẫn đến cháy cuộn dây và hư hỏng cơ khí nghiêm trọng. Rơ le bảo vệ mất pha đảo pha Omron K8DT-PH1CN là thiết bị giám sát pha chuyên sâu, giúp bạn kiểm soát hoàn toàn sự ổn định của nguồn điện, đảm bảo dây chuyền sản xuất vận hành an toàn và liên tục.
1. Điểm Nổi Bật Của Omron K8DT-PH1CN
- Giám sát đa năng: Tích hợp khả năng phát hiện đồng thời mất pha và sai thứ tự pha, ngăn chặn tình trạng động cơ quay ngược gây vỡ hỏng máy móc.
- Phản ứng siêu tốc: Với thời gian tác động chỉ 0.1s, thiết bị ngắt mạch điều khiển ngay lập tức, ngăn chặn tổn thương nhiệt cho cuộn dây.
- Công nghệ Push-In Plus: Loại bỏ việc vặn vít truyền thống, giúp đấu nối dây nhanh hơn, chống rung lắc và loại bỏ rủi ro lỏng dây gây move điện.
- Tiết kiệm không gian tối đa: Chiều rộng chỉ 17.5mm, cho phép lắp đặt nhiều thiết bị trong tủ điện chật hẹp mà vẫn đảm bảo tản nhiệt tốt.
- Tiêu chuẩn quốc tế: Đạt chứng nhận CE, UL, CCC, LR, KC, vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Thông Số Kỹ Thuật |
Giá Trị Chi Tiết |
| Model | K8DT-PH1CN |
| Chức năng giám sát | Mất pha (Phase Loss), Đảo pha (Phase Sequence) |
| Điện áp định mức (3 pha) | 200 - 480 VAC |
| Tần số vận hành | 50/60 Hz |
| Thời gian tác động | 0.1 giây |
| Kiểu Reset | Tự động (Automatic Reset) |
| Cấu hình tiếp điểm | 1 C/O (SPDT - Tiếp điểm chuyển đổi) |
| Khả năng chịu tải | 5A tại 250VAC / 5A tại 30VDC |
| Kiểu kết nối | Push-In Plus Terminals |
| Kiểu lắp đặt | Thanh ray DIN (DIN Rail) 35mm |
| Nhiệt độ hoạt động | -20°C đến 60°C |
| Cấp bảo vệ | IP20 |
| Kích thước (RxCxS) | 17.5 x 100 x 90 mm |
(Nguồn tham khảo: Tài liệu kỹ thuật chính hãng Omron - omron.com)
3. Lợi Ích Khi Sử Dụng Rơ Le Omron K8DT-PH1CN
- Tối ưu chi phí bảo trì: Ngăn ngừa triệt để việc cháy hỏng động cơ, giúp doanh nghiệp tránh chi phí quấn lại cuộn dây hoặc thay mới máy móc đắt tiền.
- Nâng cao an toàn vận hành: Hạn chế tối đa các sự cố chập cháy, nổ tủ điện do quá nhiệt, bảo vệ an toàn cho kỹ thuật viên và nhân viên vận hành.
- Giảm thiểu thời gian dừng máy (Downtime): Khả năng tự động reset nhanh khi điện áp ổn định giúp hệ thống khôi phục hoạt động tức thì.
4. Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1 - Lắp đặt cơ khí: Gắn Rơ le Omron K8DT-PH1CN lên thanh DIN Rail 35mm trong tủ điện điều khiển.
- Bước 2 - Đấu nối nguồn: Kết nối 3 dây pha của lưới điện vào các đầu cực đầu vào (L1, L2, L3). Sử dụng công nghệ Push-In để nhấn dây vào chắc chắn.
- Bước 3 - Tích hợp mạch điều khiển: Đấu nối tiếp điểm C/O (Common, NO, NC) của rơ le nối tiếp với cuộn hút của Contactor hoặc Relay trung gian để thực hiện lệnh ngắt nguồn khi có lỗi.
- Bước 4 - Vận hành và Kiểm tra: Cấp nguồn điện. Quan sát đèn LED trên mặt thiết bị. Nếu đèn báo trạng thái bình thường, hệ thống đã sẵn sàng hoạt động.
5. Sản Phẩm Sử Dụng Chung (isRelatedTo)
Để xây dựng hệ thống bảo vệ động cơ 3 pha đạt chuẩn công nghiệp, Omron K8DT-PH1CN nên được kết hợp cùng:
- Khởi động từ (Contactor): Thực hiện ngắt/mở nguồn động cơ theo lệnh từ rơ le bảo vệ.
- Aptomat (MCCB/MCB): Bảo vệ ngắn mạch và quá tải.
- Rơ le nhiệt (Overload Relay): Bảo vệ quá dòng cho động cơ.
- Bộ chống sét lan truyền (SPD): Bảo vệ hệ thống trước các xung điện áp cao.
6. Ứng Dụng Thực Tế (PropertyValue)
- Hệ thống bơm & Quạt: Bảo vệ máy bơm nước công nghiệp, quạt thông gió, quạt hút tòa nhà.
- Hệ thống HVAC: Giám sát điện cho máy nén khí, chiller, điều hòa trung tâm.
- Dây chuyền sản xuất: Bảo vệ băng tải, máy trộn, máy nghiền và các hệ thống tự động hóa sử dụng động cơ 3 pha.
7. Câu Hỏi Thường Gặp (FAQ)
- 1. Rơ le K8DT-PH1CN có dùng được cho điện 1 pha không?
- Không. Đây là thiết bị chuyên dụng cho hệ thống điện 3 pha để giám sát sự cân bằng và thứ tự pha.
- 2. Thiết bị có tự động khởi động lại sau khi hết sự cố không?
- Có, sản phẩm tích hợp chức năng Automatic Reset, tự động đóng tiếp điểm khi nguồn điện 3 pha trở lại trạng thái ổn định.
- 3. Tại sao cần rơ le này khi đã có Aptomat và Rơ le nhiệt?
- Aptomat bảo vệ ngắn mạch, Rơ le nhiệt bảo vệ quá tải. Tuy nhiên, khi mất 1 pha, động cơ vẫn chạy nhưng dòng điện tăng vọt gây cháy từ từ mà Aptomat không ngắt kịp. K8DT-PH1CN phát hiện mất pha tức thì để ngắt điện.
- 4. Thời gian đáp ứng 0.1s có ý nghĩa gì?
- Đây là tốc độ cực nhanh, giúp ngắt điện gần như ngay lập tức khi phát hiện lỗi, ngăn chặn tổn thương nhiệt cho cuộn dây.
- 5. Kích thước 17.5mm có ưu điểm gì?
- Giúp tối ưu diện tích tủ điện, cho phép lắp nhiều thiết bị bảo vệ cạnh nhau mà không làm tăng kích thước tủ.
- 6. Làm sao phân biệt lỗi mất pha và lỗi đảo pha trên thiết bị?
- Bạn căn cứ vào trạng thái đèn LED chỉ báo trên mặt trước của rơ le theo hướng dẫn chi tiết trong manual đi kèm.
- 7. Công nghệ Push-In Plus là gì?
- Là công nghệ đấu nối không dùng vít, chỉ cần nhấn dây dẫn vào terminal, giúp lắp đặt nhanh và tránh lỏng ốc do rung động.
- 8. Sản phẩm này được bảo hành như thế nào?
- Sản phẩm chính hãng Omron phân phối bởi AUT VN được bảo hành theo tiêu chuẩn nhà sản xuất.
- 9. Có thể thay thế K8DT-PH1CN bằng model K8AK không?
- Hai model có sự khác biệt về dải áp và tính năng. Bạn nên liên hệ kỹ thuật AUT VN để được tư vấn model tương đương chính xác nhất.
- 10. Hàng tại AUT VN có đầy đủ giấy tờ CO/CQ không?
- Cam kết 100% hàng chính hãng, cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi dự án.
- 11. Rơ le này có bảo vệ quá áp hay sụt áp không?
- Model K8DT-PH1CN tập trung chuyên sâu vào mất pha và đảo pha. Nếu bạn cần bảo vệ cả quá áp/sụt áp, hãy tham khảo các dòng rơ le bảo vệ điện áp đa năng của Omron tại AUT VN.
- 12. Tiếp điểm C/O của rơ le chịu được dòng tải bao nhiêu?
- Tiếp điểm chịu tải tối đa 5A tại 250VAC hoặc 5A tại 30VDC, đủ để điều khiển hầu hết các cuộn hút Contactor công nghiệp phổ biến.
Cam Kết Từ AUT VN: Hàng chính hãng 100% - Hỗ trợ kỹ thuật chuyên sâu - Giá cạnh tranh nhất thị trường - Xuất hóa đơn VAT đầy đủ.
