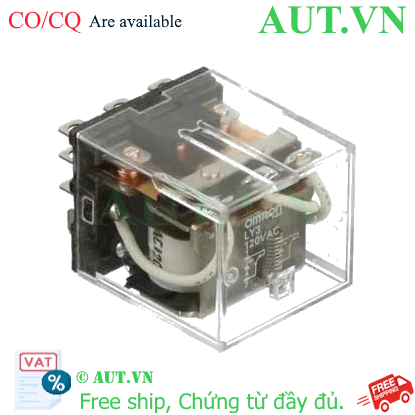

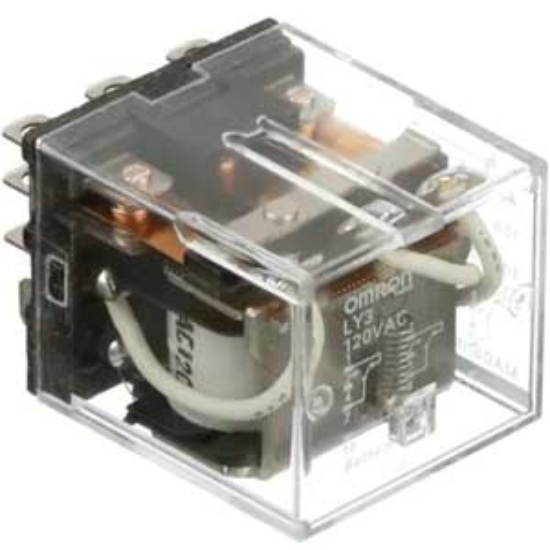

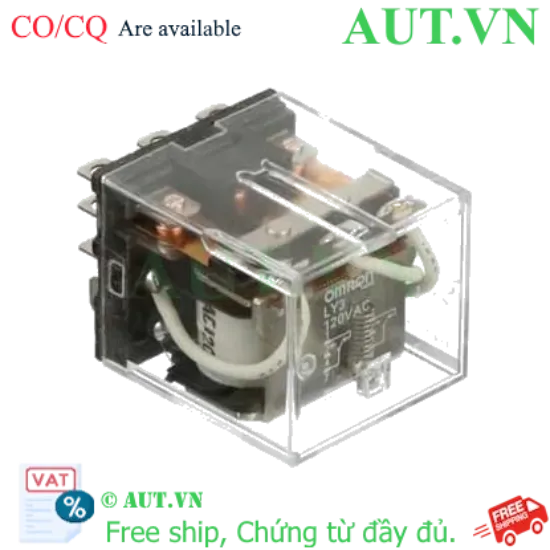

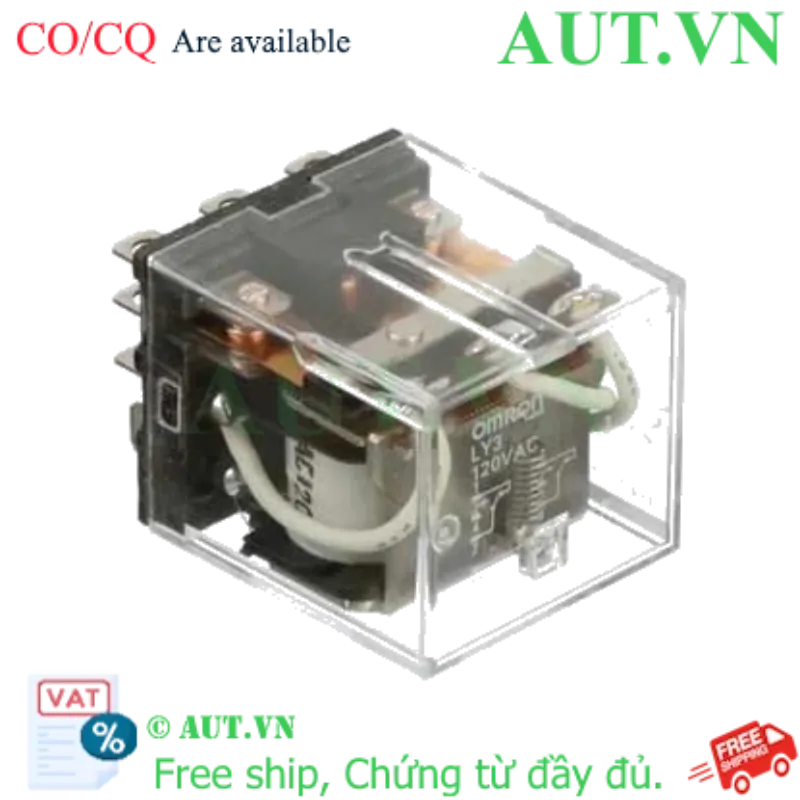

Rơ le trung gian Omron LY3 AC120 - 3PDT, 10A, 120VAC Chính hãng

Thương hiệu: Omron
Loại: Rơ le công suất (Power Relay)
Cấu hình tiếp điểm: 3PDT (3 cặp tiếp điểm)
Điện áp cuộn dây: 120VAC
Dòng điện định mức: 10A
Số chân: 11 chân (Kiểu chân cắm)
Tiêu chuẩn: CSA, UL, VDE

nhà chế tạo: Omron

SKU: LY3 AC120

Tải xuống mẫu

Giá cũ: 247.500 ₫

Giá bán: 198.000 ₫

Giới thiệu sản phẩm Rơ le trung gian Omron LY3 AC120

Trong các hệ thống điều khiển công nghiệp và tự động hóa, rơ le trung gian Omron LY3 AC120 đóng vai trò là bộ phận chuyển mạch cực kỳ quan trọng. Với thiết kế 3PDT (3 cặp tiếp điểm) mạnh mẽ, sản phẩm này cho phép điều khiển đồng thời nhiều mạch điện với dòng tải lên đến 10A, đảm bảo sự ổn định và chính xác tuyệt đối cho hệ thống điện của bạn.

Điểm nổi bật của Omron LY3 AC120

Độ bền vượt trội: Tiếp điểm được làm từ hợp kim bạc cao cấp, giúp tăng tuổi thọ và khả năng dẫn điện ổn định.
Thiết kế tối ưu: Kiểu chân cắm (Plug-in) giúp việc thay thế, bảo trì trở nên cực kỳ nhanh chóng mà không cần tháo dỡ toàn bộ hệ thống.
Độ tin cậy cao: Đáp ứng các tiêu chuẩn quốc tế khắt khe như UL, CSA, VDE, phù hợp cho mọi môi trường công nghiệp khắc nghiệt.
Tính đa dụng: Cấu hình 3PDT cho phép linh hoạt trong việc phân tách và điều khiển các luồng tín hiệu khác nhau.

Bảng thông số kỹ thuật chi tiết

Model	LY3 AC120
Loại sản phẩm	Rơ le công suất (Power Relay)
Số chân	11 chân
Hình dạng chân	Kiểu cắm (Plug-in), chân dẹt
Cấu trúc tiếp điểm	3PDT (3 cặp tiếp điểm độc lập)
Điện áp cuộn dây	120VAC
Dòng điện tiếp điểm (Tải thuần trở)	10A tại 110VAC / 10A tại 24VDC
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Kiểu đấu nối	Terminal cắm (Plug-in terminals)
Nhiệt độ vận hành	-25 đến 55°C
Độ ẩm môi trường	5% đến 85%
Kích thước (Rộng x Cao x Sâu)	31.5mm x 28mm x 36.5mm
Tiêu chuẩn chứng nhận	CSA, UL, VDE

Nguồn tham khảo: Omron Global Official

Lợi ích khi sử dụng Omron LY3 AC120

Tối ưu chi phí bảo trì: Nhờ thiết kế cắm đế, bạn có thể thay thế rơ le ngay lập tức khi có sự cố, giảm thiểu thời gian dừng máy (downtime).
An toàn tuyệt đối: Khả năng chịu tải cao và vật liệu chống cháy giúp bảo vệ các thiết bị điều khiển nhạy cảm khác trong tủ điện.
Tiết kiệm không gian: Kích thước nhỏ gọn giúp tối ưu hóa diện tích lắp đặt trong các tủ điện điều khiển chật hẹp.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lựa chọn đế cắm (Socket) tương thích (ví dụ: PTF11A) để đảm bảo kết nối chắc chắn.
Bước 2: Đấu nối nguồn điện 120VAC vào hai chân cuộn dây (coil) của rơ le.
Bước 3: Kết nối các thiết bị tải vào các chân tiếp điểm tương ứng (COM, NO, NC) theo sơ đồ 3PDT.
Bước 4: Kiểm tra kỹ các mối nối và đảm bảo rơ le được cắm chặt vào đế trước khi cấp nguồn.
Bước 5: Vận hành hệ thống và kiểm tra tiếng đóng ngắt của rơ le để đảm bảo hoạt động bình thường.
