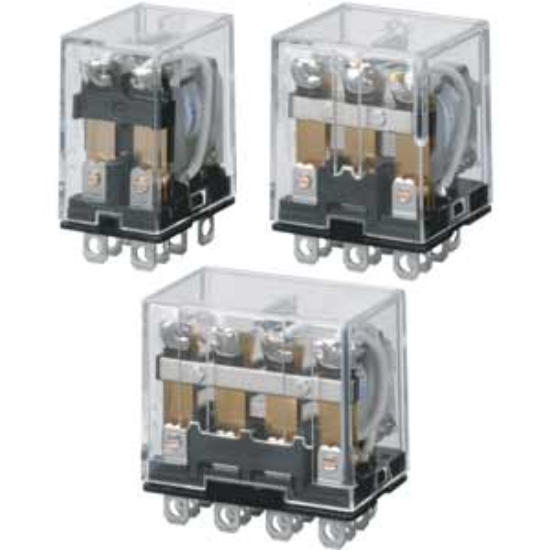

Rơ le trung gian Omron LY3N AC110/120 - 3PDT 10A Có Đèn LED | AUT VN

Loại: Rơ le công suất trung gian (Power Relay)
Cấu trúc tiếp điểm: 3PDT (3 cặp tiếp điểm chuyển đổi)
Dòng định mức: 10A
Điện áp cuộn dây: 110...120VAC
Số chân: 11 chân, kiểu chân dẹt (Plug-in)
Tính năng: Có đèn LED báo trạng thái hoạt động
Thương hiệu: Omron (Nhật Bản)

nhà chế tạo: Omron

SKU: LY3N AC110/120

Tải xuống mẫu

Giá cũ: 244.200 ₫

Giá bán: 195.360 ₫

Giới thiệu Rơ le trung gian Omron LY3N AC110/120

Rơ le trung gian Omron LY3N AC110/120 là dòng rơ le công suất cao được thiết kế để phục vụ các ứng dụng điều khiển và đóng cắt trong hệ thống điện công nghiệp. Với cấu trúc 3PDT mạnh mẽ và khả năng chịu tải lên đến 10A, sản phẩm đảm bảo sự vận hành ổn định, chính xác và bền bỉ trong các tủ điện điều khiển tự động hóa.

Điểm nổi bật của sản phẩm

Độ tin cậy cực cao: Tiếp điểm làm từ hợp kim bạc giúp tăng khả năng dẫn điện và chống mài mòn.
Tính năng trực quan: Tích hợp đèn LED báo trạng thái, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng hoạt động của rơ le ngay tại tủ điện.
Thiết kế tối ưu: Kiểu chân dẹt giúp lắp đặt nhanh chóng thông qua đế cắm, tiết kiệm thời gian bảo trì.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ khắt khe như CSA, UL, VDE, đảm bảo an toàn cho mọi hệ thống.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	LY3N AC110/120
Loại rơ le	Rơ le công suất (Power Relay)
Số chân kết nối	11 chân
Cấu trúc tiếp điểm	3PDT (Single-break)
Điện áp cuộn dây	110...120VAC
Dòng điện tải tối đa	10A (tại 110VAC hoặc 24VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Chỉ báo trạng thái	Có đèn LED
Kiểu lắp đặt	Đế cắm (Plug-in terminals)
Nhiệt độ hoạt động	-25 đến 55°C
Kích thước (RxCxS)	31.5 x 28 x 36.5 mm
Tiêu chuẩn	CSA, UL, VDE

Lợi ích khi sử dụng Omron LY3N AC110/120

Việc sử dụng rơ le trung gian Omron LY3N giúp hệ thống của bạn hoạt động an toàn hơn bằng cách cách ly mạch điều khiển và mạch động lực. Khả năng chịu dòng tải 10A cho phép bạn điều khiển trực tiếp các thiết bị điện như động cơ nhỏ, đèn công nghiệp hoặc các van điện từ mà không cần qua nhiều bước trung gian, giúp tối ưu hóa chi phí và không gian tủ điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thông số: Đảm bảo điện áp nguồn cung cấp cho cuộn dây đúng là 110-120VAC.
Lắp đế cắm: Gắn đế cắm (Socket) phù hợp (như PTF11A) vào thanh ray DIN rail trong tủ điện.
Đấu nối cuộn dây: Kết nối dây nguồn vào hai chân cuộn dây theo sơ đồ đấu nối của Omron.
Đấu nối tiếp điểm: Kết nối các tải cần điều khiển vào các chân tiếp điểm 3PDT.
Kiểm tra: Cấp nguồn và quan sát đèn LED trên rơ le để xác nhận rơ le đã đóng/ngắt theo ý muốn.

Sản phẩm đi kèm (isRelatedTo)

Để sử dụng trọn bộ, quý khách nên tham khảo các phụ kiện sau tại AUT VN:

Đế cắm rơ le: PTF11A FOR LY, PT11 FOR LY, PT11QN
Thanh kẹp giữ rơ le: PYC-A1, PYC-P

Ứng dụng thực tế (Application)

Điều khiển động cơ trong các dây chuyền sản xuất tự động.
Hệ thống chiếu sáng công nghiệp và điều khiển nhiệt độ.
Sử dụng trong các tủ điện PLC, hệ thống điều khiển tòa nhà (BMS).
Ứng dụng trong các máy đóng gói, máy CNC yêu cầu độ chính xác cao.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có dùng được cho điện 220V không?: Không, sản phẩm này dành cho điện áp cuộn dây 110-120VAC. Việc dùng điện 220V sẽ gây cháy cuộn dây ngay lập tức.
2. Sản phẩm có kèm sẵn đế cắm không?: Sản phẩm này là rơ le rời, đế cắm được bán riêng biệt. Quý khách vui lòng đặt thêm mã PTF11A để sử dụng.
3. Đèn LED trên rơ le có tác dụng gì?: Đèn LED giúp người vận hành nhận biết nhanh chóng cuộn dây có đang được cấp điện hay không.
4. Tôi có thể dùng rơ le này để đóng cắt tải AC và DC cùng lúc không?: Có, nhờ cấu trúc 3PDT, bạn có thể sử dụng các cặp tiếp điểm cho các mục đích khác nhau (AC/DC) tùy theo thiết kế mạch.
5. Tại sao tôi nên chọn mua tại AUT VN?: AUT VN cam kết hàng Omron chính hãng 100%, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
6. Rơ le có khả năng chống nhiễu không?: Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp, hoạt động ổn định trong môi trường có nhiễu điện từ nhẹ.
7. Tiếp điểm của rơ le có bền không?: Tiếp điểm làm từ hợp kim bạc nên có tuổi thọ đóng cắt rất cao, chịu được dòng tải 10A ổn định.
8. Sản phẩm này có kích thước bao nhiêu?: Kích thước tiêu chuẩn là 31.5mm (rộng) x 28mm (cao) x 36.5mm (sâu).
