Rơ Le Trung Gian Omron LY4N-D2 DC24V - 14 Chân, 4PDT, Có Diode Bảo Vệ PLC | AUT VN

Thương hiệu: Omron (Nhật Bản) - Hàng chính hãng
Model: LY4N-D2 DC24V (Dòng LY Series cao cấp)
Cấu hình: 4PDT (4 cặp tiếp điểm), 14 chân cắm tiêu chuẩn
Điện áp cuộn dây: 24VDC, tích hợp Diode dập xung bảo vệ ngõ ra PLC/Transistor
Khả năng chịu tải: Dòng định mức 10A, tiếp điểm bạc cao cấp
Tính năng: Đèn LED hiển thị trạng thái vận hành trực quan
Ứng dụng: Cách ly tín hiệu, bảo vệ thiết bị điều khiển trong tự động hóa

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: LY4N-D2 DC24

Tải xuống mẫu

Giá cũ: 595.350 ₫

Giá bán: 476.280 ₫

Số lượng:

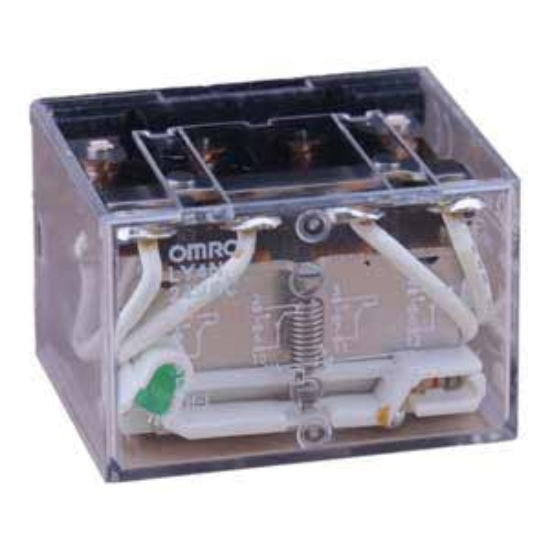

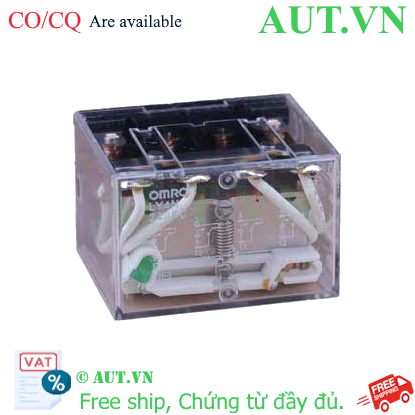

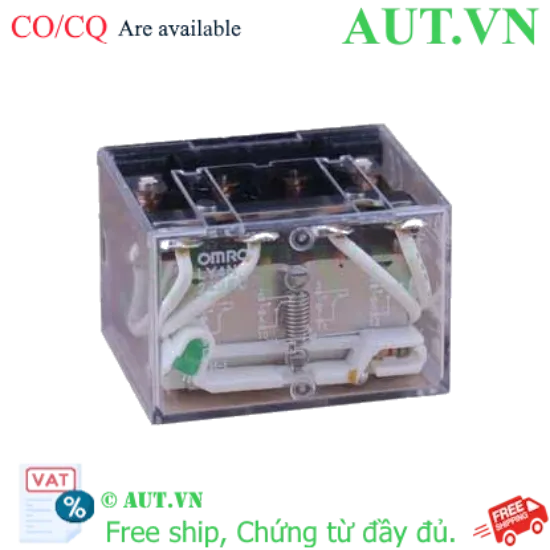

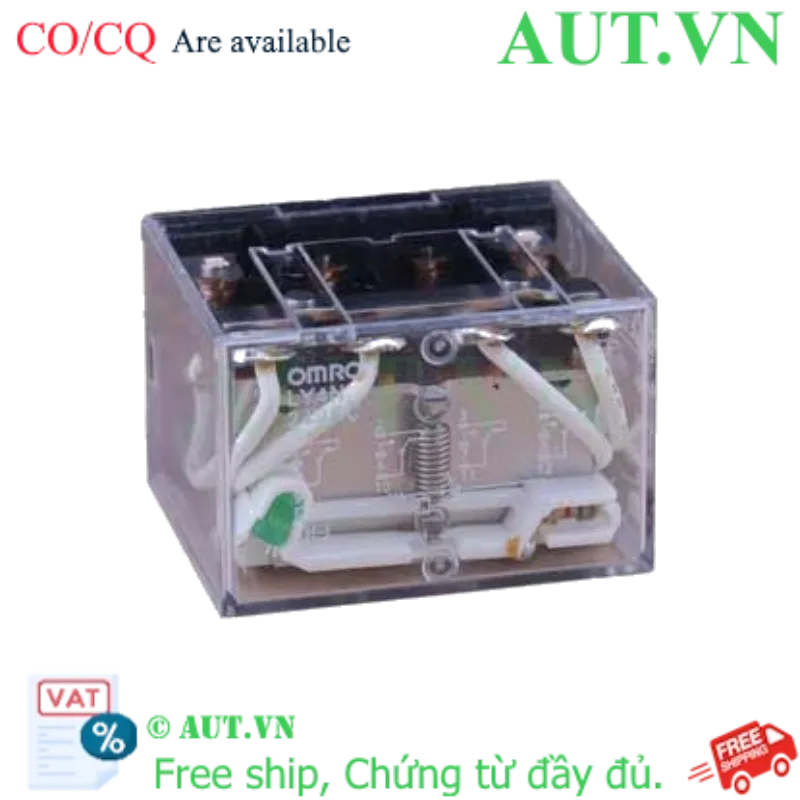

Giới thiệu Rơ le trung gian Omron LY4N-D2 DC24V

Rơ le trung gian Omron LY4N-D2 DC24V là thiết bị đóng cắt tín hiệu chuyên dụng, thuộc dòng LY Series danh tiếng từ Omron Nhật Bản. Với cấu hình 4PDT (4 cực, mỗi cực có hai trạng thái), sản phẩm cho phép điều khiển đồng thời 4 mạch độc lập, mang lại sự linh hoạt tuyệt đối cho các kỹ sư khi thiết kế tủ điện điều khiển công nghiệp.

Điểm ưu việt khiến LY4N-D2 trở thành lựa chọn hàng đầu trong các hệ thống tự động hóa hiện đại là sự kết hợp giữa Diode dập xung và đèn LED báo hiệu. Trong các mạch điều khiển sử dụng PLC hoặc Transistor, hiện tượng xung điện áp ngược khi ngắt cuộn dây thường gây hư hỏng linh kiện điện tử nhạy cảm. Diode tích hợp trong LY4N-D2 sẽ triệt tiêu hoàn toàn xung này, bảo vệ tuyệt đối ngõ ra PLC, giúp hệ thống vận hành bền bỉ và không bị gián đoạn.

Điểm nổi bật của Rơ le Omron LY4N-D2 DC24V

Bảo vệ linh kiện nhạy cảm: Tích hợp Diode chuyên dụng loại bỏ xung điện áp ngược, ngăn chặn triệt để nguy cơ cháy hỏng PLC, vi điều khiển và Transistor.
Giám sát trạng thái tức thời: Đèn LED tích hợp giúp kỹ thuật viên nhận biết trạng thái ON/OFF ngay lập tức, tối ưu thời gian kiểm tra và bảo trì.
Khả năng đóng cắt mạnh mẽ: Tiếp điểm bằng hợp kim bạc cao cấp, chịu dòng lên đến 10A, chống mài mòn và đảm bảo độ dẫn điện ổn định qua hàng triệu chu kỳ.
Thiết kế tiêu chuẩn công nghiệp: Nhỏ gọn, đạt các chứng nhận UL, CSA, VDE, tương thích hoàn hảo với các loại đế cắm 14 chân phổ biến trên thị trường.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	LY4N-D2 DC24V
Thương hiệu	Omron (Nhật Bản)
Số chân cắm	14 chân (Flat pins)
Cấu hình tiếp điểm	4PDT (4 Pole Double Throw)
Điện áp cuộn dây (Coil Voltage)	24V DC
Dòng định mức tiếp điểm	10A (Tải thuần trở)
Điện áp chịu tải tối đa	250VAC / 30VDC
Tính năng tích hợp	Diode bảo vệ & Đèn LED chỉ báo
Nhiệt độ vận hành	-25°C đến +55°C
Tiêu chuẩn an toàn	UL, CSA, VDE

Nguồn tham khảo kỹ thuật: Omron Global Official

Lợi ích khi sử dụng Rơ le LY4N-D2 tại hệ thống của bạn

Giảm thiểu Downtime (Thời gian dừng máy): Bảo vệ PLC khỏi xung điện áp ngược giúp tránh rủi ro hỏng hóc thiết bị điều khiển đắt tiền, tiết kiệm chi phí sửa chữa và thay thế.
Lắp đặt và thay thế siêu tốc: Thiết kế chân dẹt tiêu chuẩn cho phép cắm nhanh vào đế, cực kỳ thuận tiện cho việc bảo trì định kỳ hoặc nâng cấp hệ thống.
Vận hành tin cậy trong môi trường nhiễu: Hoạt động ổn định ngay cả trong các môi trường công nghiệp có nhiễu điện từ mạnh, đảm bảo độ chính xác cho mọi chu kỳ đóng cắt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đế cắm rơ le phù hợp (ví dụ: PTF14, PTF14-PU-L) lên thanh DIN Rail trong tủ điện.
Bước 2: Đấu nối nguồn 24VDC vào chân cuộn dây. Lưu ý quan trọng: Vì có tích hợp Diode bảo vệ, bạn bắt buộc phải đấu đúng cực tính (+ và -). Nếu đấu ngược cực, rơ le sẽ không hoạt động để bảo vệ mạch.
Bước 3: Kết nối các tiếp điểm 4PDT (COM, NO, NC) với tải hoặc thiết bị tín hiệu theo sơ đồ mạch điện đã thiết kế.
Bước 4: Cấp nguồn và kiểm tra đèn LED. Khi đèn LED sáng, rơ le đã kích hoạt và các tiếp điểm đã chuyển trạng thái.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo hệ thống vận hành hoàn hảo, Rơ le LY4N-D2 nên được kết hợp cùng các phụ kiện sau:

Đế cắm rơ le 14 chân: PTF14, PTF14-PU-L, PT14QN.
Thiết bị điều khiển: Các dòng PLC Siemens, Mitsubishi, Omron hoặc mạch điều khiển dùng nguồn 24VDC.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Rơ le trung gian Omron LY4N-D2 DC24V được ứng dụng rộng rãi trong:

Hệ thống điều khiển PLC: Đóng vai trò là rơ le đệm (Interposing Relay) để cách ly ngõ ra PLC với các tải có công suất lớn hơn.
Tủ điện công nghiệp: Điều khiển khởi động Contactor, vận hành van điện từ (Solenoid Valve), hệ thống đèn báo tín hiệu.
Máy móc tự động hóa: Tích hợp sâu trong máy CNC, máy đóng gói, cánh tay robot và các dây chuyền lắp ráp tự động.
Smart Building: Điều khiển hệ thống khóa từ, hệ thống báo cháy và quản lý năng lượng tòa nhà thông minh.

FAQ - Câu hỏi thường gặp

1. Sự khác biệt lớn nhất của LY4N-D2 so với LY4N là gì?
LY4N-D2 được tích hợp thêm Diode dập xung ngược để bảo vệ các thiết bị điều khiển như PLC/Transistor, trong khi dòng LY4N thông thường chỉ có đèn LED.

2. Tại sao khi đấu nguồn 24V rơ le lại không hoạt động?
Do sản phẩm có tích hợp Diode bảo vệ, bạn cần kiểm tra lại cực tính (+ và -). Nếu đấu ngược cực, rơ le sẽ không thể hít.

3. Dòng điện chịu tải tối đa của rơ le này là bao nhiêu?
Dòng định mức là 10A cho tải thuần trở. Đối với tải cảm (như cuộn dây, motor), khuyến nghị sử dụng ở mức 60-70% định mức để đảm bảo tuổi thọ.

4. Tôi có thể dùng đế cắm của hãng khác không?
Hoàn toàn được, miễn là đế cắm đó tuân thủ tiêu chuẩn chân dẹt 14 chân dành cho dòng LY của Omron.

5. Ý nghĩa của ký hiệu 4PDT là gì?
4PDT (4 Pole Double Throw) nghĩa là rơ le có 4 cặp tiếp điểm độc lập. Mỗi cặp gồm 1 chân chung (COM), 1 thường mở (NO) và 1 thường đóng (NC).

6. Đèn LED trên rơ le có tác dụng gì trong bảo trì?
Giúp kỹ thuật viên nhận biết nhanh trạng thái đóng/ngắt của cuộn dây mà không cần sử dụng đồng hồ đo điện, giúp tiết kiệm thời gian xử lý sự cố.

7. Tuổi thọ cơ học của sản phẩm đạt mức nào?
Sản phẩm đạt độ bền cơ học cực cao, lên đến hàng chục triệu lần đóng cắt, đảm bảo tính ổn định lâu dài trong môi trường công nghiệp.

8. Tôi có thể dùng nguồn AC cho model LY4N-D2 này không?
Không. Model này được thiết kế chuyên biệt cho nguồn 24V DC. Cấp nguồn AC sẽ làm cháy cuộn dây ngay lập tức.

9. Mua hàng tại AUT VN có đảm bảo chính hãng không?
AUT VN cam kết cung cấp rơ le Omron chính hãng 100%. Chúng tôi sẵn sàng hỗ trợ CO/CQ cho các khách hàng dự án.

10. AUT VN có hỗ trợ giao hàng nhanh không?
Có, chúng tôi hỗ trợ giao hàng hỏa tốc tại Hà Nội/TP.HCM và giao hàng toàn quốc trong vòng 2-3 ngày.
