Rơ le LY4N-J DC12 có đèn báo không?

Có, model này có tích hợp đèn LED báo hiệu trạng thái cuộn dây đang có điện.

Tôi có thể dùng rơ le này cho điện áp 24VDC không?

Không, sản phẩm này được thiết kế chuyên dụng cho điện áp cuộn dây 12VDC.

Cấu trúc 4PDT nghĩa là gì?

4PDT nghĩa là rơ le có 4 cặp tiếp điểm độc lập, cho phép bạn điều khiển đồng thời 4 mạch điện khác nhau.

Dòng tải tối đa mà rơ le chịu được là bao nhiêu?

Rơ le chịu được dòng định mức tối đa là 10A cho tải thuần trở.

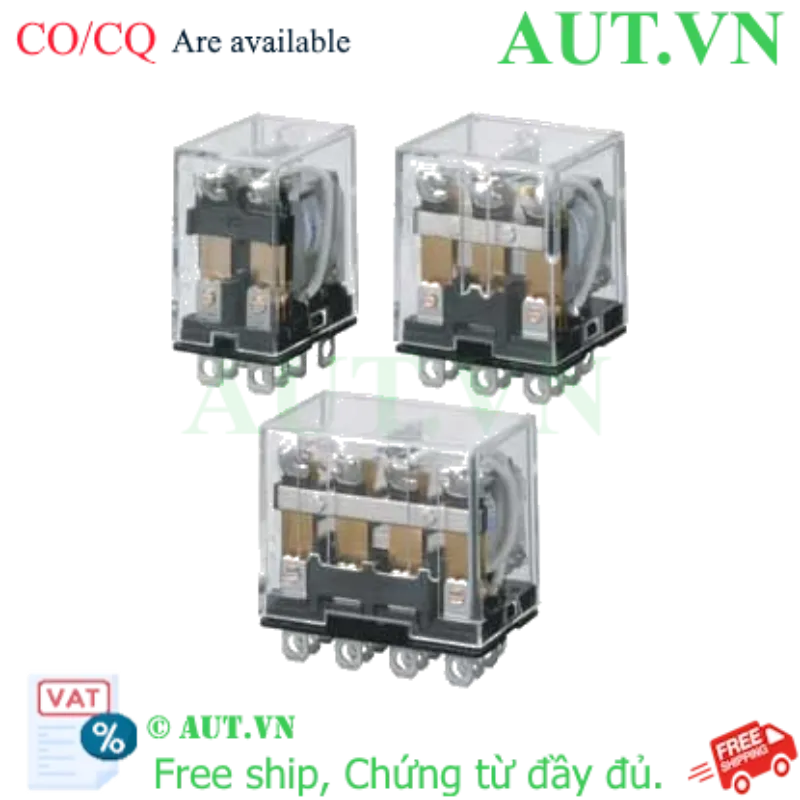

Rơ le trung gian Omron LY4N-J DC12 - 14 Chân, 4PDT, 10A, Có Đèn LED | AUT VN

Thương hiệu: Omron (Nhật Bản)
Mã sản phẩm: LY4N-J DC12
Cấu trúc tiếp điểm: 4PDT (4 cực)
Điện áp cuộn dây: 12VDC
Dòng điện định mức: 10A
Tính năng: Tích hợp đèn LED báo trạng thái
Kiểu lắp đặt: Sử dụng đế cắm (Plug-in)

nhà chế tạo: Omron

SKU: LY4N-J DC12

Tải xuống mẫu

Giá cũ: 285.150 ₫

Giá bán: 228.120 ₫

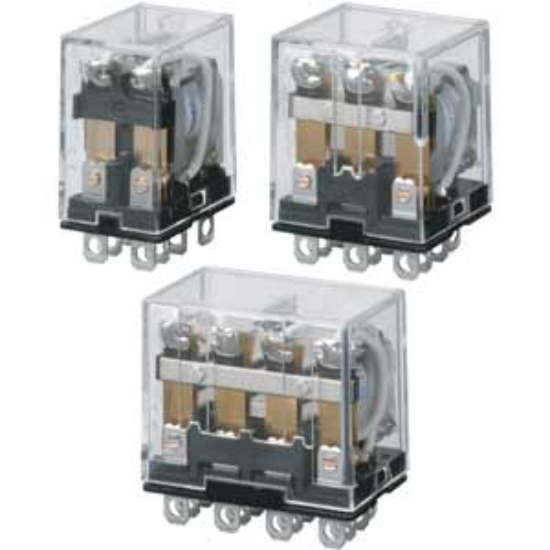

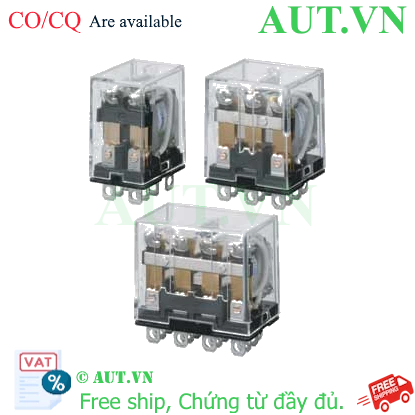

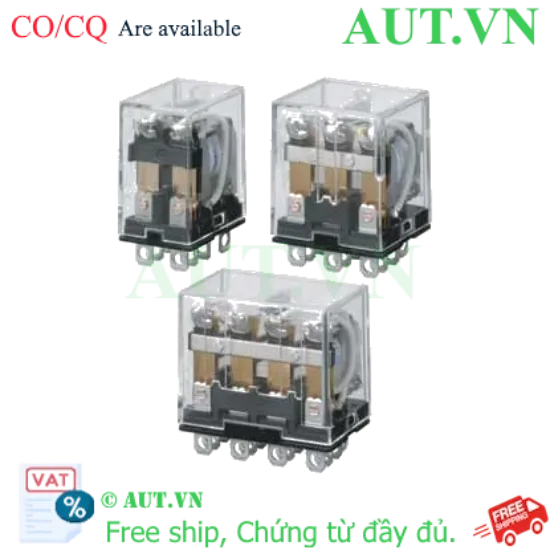

Giới thiệu Rơ le trung gian Omron LY4N-J DC12

Rơ le trung gian Omron LY4N-J DC12 là dòng rơ le công suất cao, được thiết kế để đảm bảo sự tin cậy tuyệt đối trong các hệ thống điều khiển tự động hóa công nghiệp. Với cấu trúc 4 cực (4PDT) và khả năng chịu tải lên đến 10A, sản phẩm này là giải pháp tối ưu để đóng cắt các mạch điện phức tạp, giúp bảo vệ thiết bị và tăng tính ổn định cho hệ thống điện.

Điểm nổi bật của sản phẩm

Độ bền cực cao: Tiếp điểm làm từ hợp kim bạc giúp tăng tuổi thọ đóng cắt và hạn chế tình trạng oxy hóa.
An toàn & Trực quan: Tích hợp đèn LED hiển thị trạng thái hoạt động, giúp kỹ thuật viên dễ dàng kiểm tra tình trạng mạch mà không cần dùng thiết bị đo.
Thiết kế tối ưu: Kiểu chân dẹt 14 chân, lắp đặt dễ dàng thông qua đế cắm, giúp tiết kiệm thời gian bảo trì và thay thế.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ khắt khe như CSA, UL, VDE, đảm bảo vận hành an toàn trong mọi môi trường.

Bảng thông số kỹ thuật chi tiết

Model	LY4N-J DC12
Loại rơ le	Rơ le công suất (Power Relay)
Số chân cắm	14 chân
Kiểu chân	Chân dẹt (Plug-in)
Cấu trúc tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)
Điện áp cuộn dây	12VDC
Dòng điện định mức (Tải thuần trở)	10A (tại 110VAC hoặc 24VDC)
Chất liệu tiếp điểm	Hợp kim bạc (Silver Alloy)
Đèn báo LED	Có (Hiển thị trạng thái cuộn dây)
Nhiệt độ môi trường	-25°C đến 55°C
Độ ẩm môi trường	5% đến 85% RH
Kích thước (R x C x S)	41.5 x 28 x 36 mm
Trọng lượng	~70g
Tiêu chuẩn	CSA, UL, VDE

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Omron LY4N-J DC12

Tối ưu chi phí: Giảm thiểu thời gian dừng máy nhờ khả năng thay thế nhanh chóng qua đế cắm.
Nâng cao độ tin cậy: Giảm thiểu rủi ro chập cháy nhờ chất lượng tiếp điểm cao cấp.
Dễ dàng kiểm soát: Đèn LED tích hợp giúp việc chẩn đoán lỗi hệ thống trở nên cực kỳ đơn giản.

Hướng dẫn lắp đặt (How-to)

Bước 1: Chọn đế cắm tương thích (Ví dụ: PTF-14-PU-L hoặc PTF14A-E) để đảm bảo kết nối chắc chắn.
Bước 2: Đấu nối dây nguồn 12VDC vào hai chân của cuộn dây trên đế cắm.
Bước 3: Kết nối các dây tín hiệu/tải vào các chân tiếp điểm tương ứng (4PDT).
Bước 4: Cắm rơ le LY4N-J DC12 vào đế cắm một cách cẩn thận, đảm bảo chân cắm không bị cong.
Bước 5: Cấp nguồn và kiểm tra đèn LED trên rơ le để xác nhận trạng thái hoạt động.

Sản phẩm liên quan (isRelatedTo)

Để vận hành hoàn hảo, quý khách nên kết hợp cùng các phụ kiện sau:

Đế cắm rơ le Omron: PTF-14-PU-L, PTFZ-14-E, PTF14A-E.
Thanh kẹp (Terminal Block): PYC-A1, PYC-P.
Nguồn DC 12V ổn định cho hệ thống điều khiển.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong:

Hệ thống điều khiển PLC trong nhà máy tự động hóa.
Mạch điều khiển động cơ, máy bơm công nghiệp.
Hệ thống quản lý tòa nhà (BMS) và điều khiển chiếu sáng.
Thiết bị viễn thông và các bảng điều khiển điện tử.

Câu hỏi thường gặp (FAQ)

1. Rơ le LY4N-J DC12 có đèn báo không?: Có, model này có tích hợp đèn LED báo hiệu trạng thái cuộn dây đang có điện.
2. Tôi có thể dùng rơ le này cho điện áp 24VDC không?: Không, sản phẩm này được thiết kế chuyên dụng cho điện áp cuộn dây 12VDC. Việc dùng sai điện áp sẽ gây cháy cuộn dây.
3. Cấu trúc 4PDT nghĩa là gì?: 4PDT nghĩa là rơ le có 4 cặp tiếp điểm độc lập, cho phép bạn điều khiển đồng thời 4 mạch điện khác nhau.
4. Dòng tải tối đa mà rơ le chịu được là bao nhiêu?: Rơ le chịu được dòng định mức tối đa là 10A cho tải thuần trở.
5. Làm sao để lắp đặt rơ le này vào tủ điện?: Bạn cần mua thêm đế cắm (Socket) như dòng PTF của Omron để cắm rơ le vào, giúp việc đấu nối dây dễ dàng và chuyên nghiệp hơn.
6. Sản phẩm có chính hãng không?: Tại AUT VN, chúng tôi cam kết 100% hàng chính hãng Omron, đầy đủ CO/CQ nếu khách hàng yêu cầu.
7. Rơ le này có thể dùng trong môi trường ẩm không?: Sản phẩm hoạt động tốt trong độ ẩm từ 5-85%, tuy nhiên nên lắp trong tủ điện có chỉ số chống ẩm phù hợp.
8. Tại sao tôi nên mua tại AUT VN?: AUT VN cung cấp giá cạnh tranh, hàng sẵn kho, hỗ trợ kỹ thuật miễn phí và cam kết đổi trả theo chính sách hãng.
