Rơ le Omron MKS2P AC220 có mấy chân?

Sản phẩm có thiết kế 8 chân, bao gồm 2 chân cho cuộn coil và 6 chân cho các tiếp điểm đóng ngắt.

Tôi có thể dùng rơ le này để điều khiển tải 20A được không?

Không nên. Dòng định mức của sản phẩm là 10A. Để dùng tải 20A, bạn cần dùng rơ le công suất lớn hơn hoặc dùng rơ le này để kích cho một Contactor.

Sản phẩm này có dùng được cho điện áp 24VDC không?

Không. Đây là phiên bản dành riêng cho điện áp 220VAC. Nếu dùng 24VDC, cuộn coil sẽ bị cháy ngay lập tức.

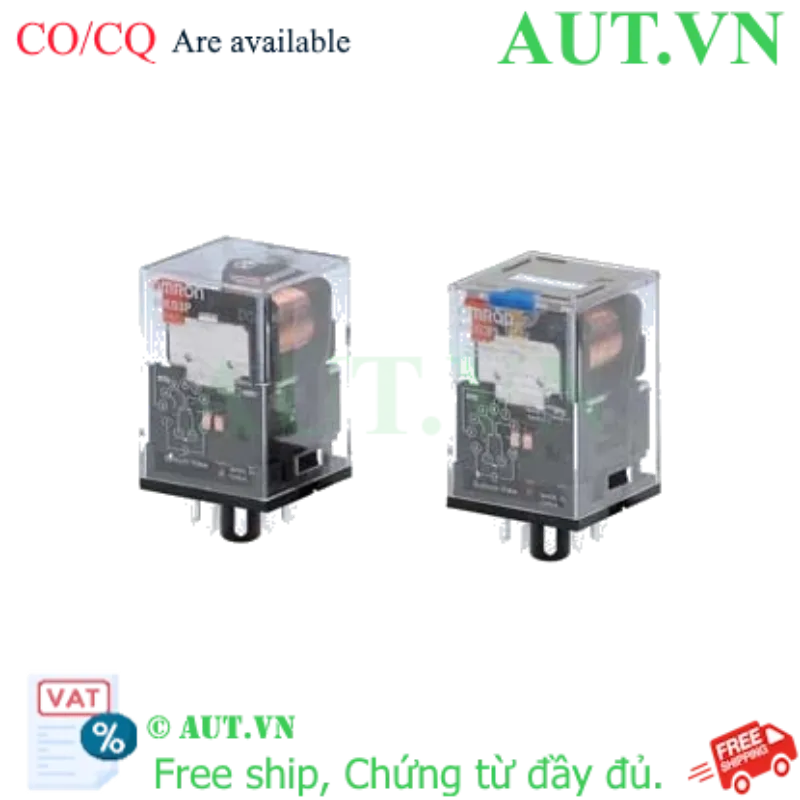

Rơ le trung gian Omron MKS2P AC220 - 8 Chân, DPDT, 10A - Chính hãng AUT VN

Thương hiệu: Omron (Nhật Bản)
Mã sản phẩm: MKS2P AC220
Số chân: 8 chân (Plug-in)
Cấu hình tiếp điểm: DPDT (2 Cực)
Dòng định mức: 10A
Điện áp cuộn coil: 220VAC
Ứng dụng: Điều khiển công nghiệp, tủ điện tự động hóa

nhà chế tạo: Omron

SKU: MKS2P AC230

Tải xuống mẫu

Giá cũ: 217.500 ₫

Giá bán: 174.000 ₫

Giới thiệu sản phẩm Rơ le trung gian Omron MKS2P AC220

Trong các hệ thống điều khiển điện công nghiệp, việc đảm bảo tín hiệu và bảo vệ các thiết bị đầu ra là cực kỳ quan trọng. Rơ le trung gian Omron MKS2P AC220 là giải pháp lý tưởng để đóng ngắt mạch điện một cách an toàn và tin cậy. Với thiết kế nhỏ gọn nhưng khả năng chịu tải mạnh mẽ lên đến 10A, sản phẩm này là linh kiện không thể thiếu trong các tủ điện điều khiển hiện đại.

Điểm nổi bật của Omron MKS2P AC220

Độ bền vượt trội: Được sản xuất bởi Omron, thương hiệu hàng đầu thế giới về linh kiện điện tử, đảm bảo tuổi thọ vận hành cực cao trong môi trường công nghiệp.
Cấu hình DPDT linh hoạt: Với 2 cặp tiếp điểm độc lập, bạn có thể điều khiển hai mạch điện khác nhau cùng một lúc từ một tín hiệu kích duy nhất.
Khả năng chịu tải tốt: Dòng định mức 10A cho phép điều khiển nhiều loại tải trung bình mà không lo ngại vấn đề quá nhiệt hay cháy tiếp điểm.
Lắp đặt dễ dàng: Thiết kế dạng chân cắm (Plug-in) tương thích hoàn hảo với các loại đế rơ le chuyên dụng.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết
Mã sản phẩm (SKU)	MKS2P AC220
Hãng sản xuất	Omron
Điện áp cuộn dây (Coil Voltage)	220VAC (50/60Hz)
Số cực tiếp điểm	2 Cực (DPDT)
Số chân kết nối	8 Chân
Dòng định mức tiếp điểm	10A
Điện áp đóng cắt tối đa	250VAC / 30VDC
Kiểu lắp đặt	Cắm đế (Socket mounting)

Nguồn tham khảo: Omron Official Website

Lợi ích khi sử dụng Rơ le Omron MKS2P tại AUT VN

Tối ưu hóa hệ thống: Giúp cách ly mạch điều khiển (điện áp thấp) và mạch động lực (điện áp cao), bảo vệ an toàn cho PLC và các thiết bị thông minh.
Tiết kiệm chi phí: Độ bền cao giúp giảm thiểu thời gian dừng máy (downtime) do hỏng hóc linh kiện.
Cam kết chính hãng: Khi mua tại AUT VN, bạn hoàn toàn yên tâm về nguồn gốc xuất xứ và chất lượng sản phẩm.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Kiểm tra điện áp cuộn coil (phải là 220VAC) để tránh cháy rơ le ngay khi cấp điện.
Bước 2: Cắm rơ le vào đế (Socket) tương ứng một cách cẩn thận, đảm bảo các chân không bị cong vênh.
Bước 3: Đấu nối dây nguồn vào hai chân cuộn dây (coil) của rơ le.
Bước 4: Đấu nối mạch tải qua các tiếp điểm thường đóng (NC) hoặc thường mở (NO) tùy theo nhu cầu điều khiển.
Bước 5: Kiểm tra lại toàn bộ sơ đồ đấu nối trước khi đóng điện chính.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp rơ le MKS2P AC220 với:

Đế rơ le Omron MKS 8 chân chuyên dụng.
Thanh ray nhôm (DIN Rail) để lắp đặt trong tủ điện.
Các dòng rơ le trung gian Omron MKS2P điện áp khác (DC24V, AC12V...) cho các mạch điều khiển khác nhau.

Ứng dụng thực tế (PropertyValue)

Lắp đặt trong các tủ điều khiển máy móc tự động hóa.
Hệ thống điều khiển chiếu sáng công nghiệp.
Mạch đóng ngắt động cơ, bơm nước trong các nhà máy.
Hệ thống nhà thông minh (Smart Home) quy mô công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Rơ le Omron MKS2P AC220 có mấy chân?: Sản phẩm có thiết kế 8 chân, bao gồm 2 chân cho cuộn coil và 6 chân cho các tiếp điểm đóng ngắt.
2. Tôi có thể dùng rơ le này để điều khiển tải 20A được không?: Không nên. Dòng định mức của sản phẩm là 10A. Để dùng tải 20A, bạn cần sử dụng rơ le công suất lớn hơn hoặc dùng rơ le này để kích cho một Contactor.
3. Sự khác biệt giữa DPDT và SPDT là gì?: DPDT (Double Pole Double Throw) có 2 cặp tiếp điểm độc lập, trong khi SPDT chỉ có 1 cặp. DPDT cho phép bạn điều khiển 2 mạch điện riêng biệt cùng lúc.
4. Làm sao để biết rơ le đã được cấp điện thành công?: Khi cuộn coil được cấp điện 220VAC, bạn sẽ nghe tiếng 'tạch' nhẹ và nếu có đèn chỉ thị (trên một số dòng hoặc đế), đèn sẽ sáng lên.
5. Sản phẩm này có dùng được cho điện áp 24VDC không?: Không. Đây là phiên bản dành riêng cho điện áp 220VAC. Nếu dùng 24VDC, cuộn coil sẽ bị cháy ngay lập tức.
6. MKS2P AC220 có lắp được trên thanh DIN Rail không?: Có, khi bạn lắp rơ le vào đế (socket) chuyên dụng, đế này hoàn toàn có thể gắn lên thanh DIN Rail.
7. Tại sao tôi nên mua tại AUT VN thay vì nơi khác?: AUT VN cam kết cung cấp hàng Omron chính hãng 100%, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành uy tín.
8. Tuổi thọ của rơ le này là bao lâu?: Tuổi thọ phụ thuộc vào tần suất đóng ngắt và tải trọng, nhưng với tiêu chuẩn Omron, sản phẩm có khả năng chịu được hàng triệu lần đóng ngắt cơ học.
