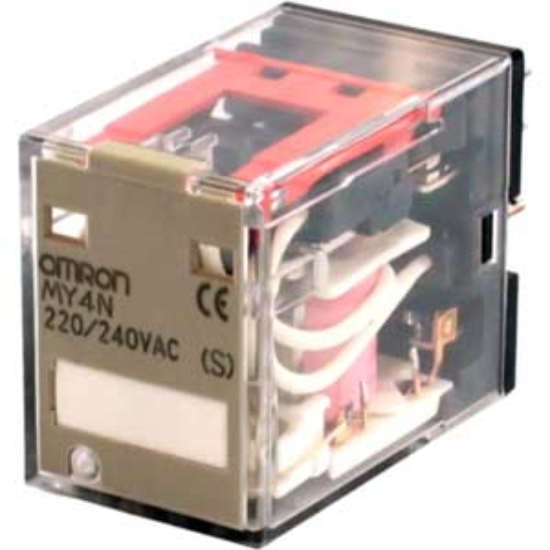

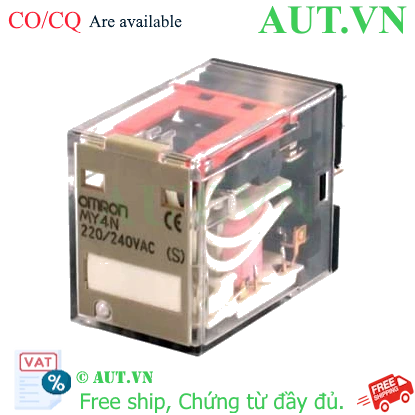

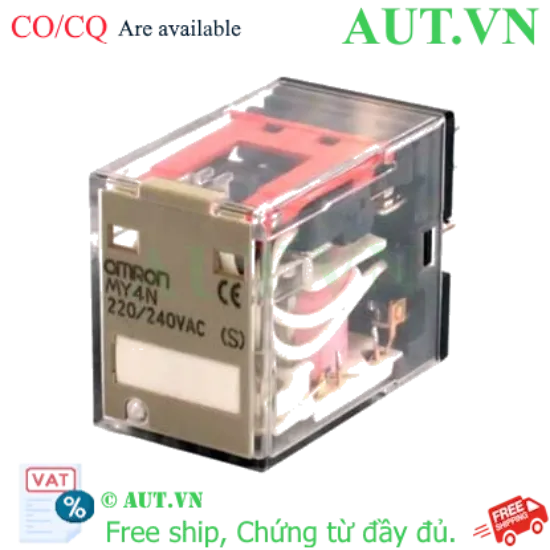

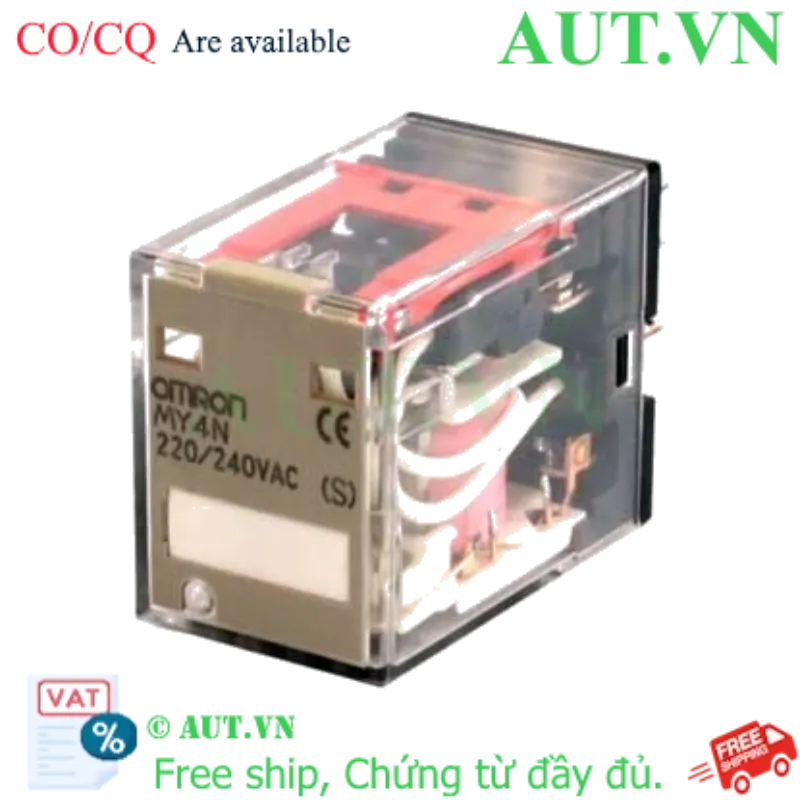

Rơ le trung gian Omron MY4N AC220/240V - Giải Pháp Điều Khiển & Cách Ly Công Nghiệp Đỉnh Cao
Giới thiệu
Trong các hệ thống tự động hóa và điều khiển điện hiện đại, Rơ le trung gian Omron MY4N AC220/240V đóng vai trò là "cầu nối" chiến lược. Thiết bị này cho phép cách ly an toàn tuyệt đối giữa mạch điều khiển (tín hiệu thấp từ PLC, cảm biến) và mạch động lực (tải điện áp cao), giúp bảo vệ các thiết bị điều khiển nhạy cảm khỏi các xung điện nhiễu và sự cố quá tải. Được sản xuất bởi Omron Nhật Bản, model MY4N-AC220/240 là sự lựa chọn số 1 cho các kỹ sư nhờ độ tin cậy tuyệt đối và khả năng vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của Omron MY4N AC220/240V
- Điều khiển đa nhiệm 4PDT: Sở hữu 4 cặp tiếp điểm chuyển đổi (4 Pole Double Throw), cho phép điều khiển đồng thời 4 mạch độc lập chỉ với một tín hiệu kích, giúp tối ưu hóa diện tích lắp đặt trong tủ điện.
- Tiếp điểm mạ vàng cao cấp: Sử dụng vật liệu hợp kim bạc mạ vàng (Ag-Au) giúp giảm thiểu điện trở tiếp xúc, chống ăn mòn hóa học và oxy hóa, đặc biệt quan trọng khi làm việc với các tín hiệu điều khiển cường độ thấp.
- Giám sát trực quan & Kiểm tra nhanh: Tích hợp đèn LED báo trạng thái On/Off giúp kỹ thuật viên chẩn đoán lỗi trong tích tắc. Nút Test cơ cho phép kiểm tra hoạt động của tiếp điểm mà không cần cấp nguồn cho cuộn dây.
- Chuẩn điện áp Việt Nam: Dải điện áp 220-240VAC phù hợp tuyệt đối với lưới điện dân dụng và công nghiệp tại Việt Nam, hạn chế tối đa sự cố do sụt áp hoặc nhiễu nguồn.
- Lắp đặt linh hoạt: Thiết kế 14 chân dẹt (Plug-in) giúp việc thay thế, bảo trì trở nên cực kỳ đơn giản thông qua các đế socket chuyên dụng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Model | MY4N AC220/240 (S) |
| Loại sản phẩm | Rơ le trung gian (Intermediate Relay) |
| Số chân / Kiểu chân | 14 chân / Chân dẹt (Flat pins) |
| Cấu trúc tiếp điểm | 4PDT (4 Pole Double Throw - 4 CO) |
| Điện áp cuộn dây | 220 - 240 VAC (50/60 Hz) |
| Dòng điện định mức | 5A (tải thuần trở) |
| Chất liệu tiếp điểm | Hợp kim bạc mạ vàng (Ag-Au) |
| Tuổi thọ cơ học | 5,000,000 lần đóng cắt |
| Tuổi thọ điện | 100,000 lần (tại 5A, 250VAC) |
| Thời gian đáp ứng | Đóng ≤ 20ms / Nhả ≤ 20ms |
| Tiện ích tích hợp | Đèn LED báo trạng thái, Nút nhấn Test cơ |
| Nhiệt độ vận hành | -55°C đến +60°C |
Lợi ích khi chọn mua tại AUT VN
- Cam kết chính hãng 100%: Sản phẩm Omron nhập khẩu chính ngạch, đầy đủ chứng từ, phát hiện hàng giả đền bù 200% giá trị đơn hàng.
- Hồ sơ pháp lý minh bạch: Cung cấp đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và hóa đơn VAT cho khách hàng doanh nghiệp.
- Giá thành tối ưu: Chính sách chiết khấu cực tốt cho các đơn vị thi công tủ điện, nhà thầu dự án tự động hóa và đại lý phân phối.
- Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư tại AUT VN sẵn sàng tư vấn chọn model, tính toán tải và hướng dẫn đấu nối chi tiết cho mọi dự án.
Hướng dẫn lắp đặt và vận hành (How-to)
Để Rơ le Omron MY4N hoạt động ổn định và an toàn, quý khách vui lòng thực hiện theo quy trình chuẩn sau:
- Bước 1: Lựa chọn đế Socket: Sử dụng các loại đế 14 chân tương thích như PYF14A, PY14 hoặc PYFZ-14.
- Bước 2: Cố định đế: Gắn đế rơ le lên thanh DIN Rail hoặc bắt vít chắc chắn trên tấm panel điều khiển trong tủ điện.
- Bước 3: Đấu nối nguồn điều khiển: Kết nối nguồn AC 220-240V vào hai chân cuộn dây (A1 và A2).
- Bước 4: Đấu nối mạch tải: Kết nối chân chung (COM) và các chân thường mở (NO) hoặc thường đóng (NC) dựa trên sơ đồ logic điều khiển của hệ thống.
- Bước 5: Lắp Rơ le: Ấn nhẹ rơ le MY4N vào đế socket, đảm bảo các chân dẹt khớp hoàn toàn và không bị vênh.
- Bước 6: Kiểm tra vận hành: Cấp nguồn điều khiển và quan sát đèn LED. Sử dụng nút Test cơ để xác nhận tiếp điểm hoạt động chính xác trước khi vận hành chính thức.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành đồng bộ và đạt hiệu suất cao nhất, Rơ le MY4N nên được kết hợp cùng:
- Đế rơ le Omron: PYF14A, PY14, PYFZ-14 (Phụ kiện bắt buộc).
- Thanh kẹp cố định: PYC-A1, PYC-P (Giúp rơ le cố định, chống rung lắc trong môi trường máy móc).
- Bộ điều khiển PLC: Siemens S7, Mitsubishi FX, Omron CP1H... dùng để xuất lệnh kích cuộn dây.
- Thiết bị chấp hành: Contactor, Van điện từ (Solenoid Valve), Còi báo, Đèn tháp tín hiệu.
Ứng dụng thực tế (Application)
Omron MY4N AC220/240V là linh kiện không thể thiếu trong các ứng dụng:
- Cách ly tín hiệu PLC: Bảo vệ ngõ ra (Output) của PLC khỏi các xung điện áp cao hoặc ngắn mạch từ thiết bị ngoại vi.
- Mạch điều khiển Logic: Xây dựng các mạch tự giữ, mạch đảo chiều động cơ hoặc phân phối tín hiệu điều khiển đa điểm.
- Tự động hóa nhà máy: Điều khiển băng tải, hệ thống máy đóng gói, máy phân loại sản phẩm tự động.
- Hệ thống quản lý tòa nhà (BMS): Điều khiển chiếu sáng, hệ thống thông gió và báo cháy thông minh.
Câu hỏi thường gặp (FAQ)
1. Tại sao tôi nên chọn MY4N thay vì MY2N cho dự án của mình?
MY4N sở hữu 4 cặp tiếp điểm (4PDT), trong khi MY2N chỉ có 2 cặp. Nếu bạn cần điều khiển đồng thời nhiều thiết bị hoặc tín hiệu, MY4N giúp giảm số lượng rơ le cần dùng, tiết kiệm không gian tủ điện và chi phí đấu nối.
2. Tiếp điểm mạ vàng của Omron có tác dụng gì trong thực tế?
Lớp mạ vàng Ag-Au ngăn chặn sự oxy hóa bề mặt tiếp điểm, đảm bảo dòng điện truyền qua ổn định tuyệt đối, đặc biệt hiệu quả khi làm việc với các tín hiệu điều khiển cường độ thấp (Low current) vốn dễ bị ảnh hưởng bởi lớp oxit.
3. Rơ le này có thể dùng để đóng ngắt tải DC không?
Cuộn dây điều khiển của model này là AC 220-240V, tuy nhiên các tiếp điểm đóng ngắt hoàn toàn có thể sử dụng cho cả tải AC và DC, miễn là dòng điện không vượt quá định mức 5A.
4. Làm sao để xác định rơ le Omron mua tại AUT VN là chính hãng?
Sản phẩm cung cấp bởi AUT VN có bao bì niêm phong chuẩn từ hãng, mã vạch truy xuất nguồn gốc rõ ràng và chúng tôi cung cấp đầy đủ chứng từ CO/CQ cho mọi đơn hàng.
5. Tôi có thể thay thế MY4N bằng rơ le của hãng khác không?
Có thể, nếu rơ le thay thế đáp ứng đủ các thông số tương đương: 14 chân dẹt, điện áp cuộn dây 220VAC, cấu trúc 4PDT và dòng định mức tối thiểu 5A.
6. Nút Test cơ trên thân rơ le hoạt động như thế nào?
Nút này cho phép bạn tác động vật lý để đóng tiếp điểm mà không cần cấp điện cho cuộn dây. Điều này cực kỳ hữu ích để kiểm tra nhanh mạch tải phía sau xem có hoạt động đúng hay không mà không cần kích từ PLC.
7. Đèn LED báo trạng thái bị hỏng thì rơ le có còn hoạt động không?
Có, đèn LED chỉ là thiết bị chỉ báo trực quan. Nếu LED hỏng nhưng cuộn dây vẫn nhận điện, rơ le vẫn đóng ngắt tiếp điểm bình thường.
8. Tuổi thọ điện 100,000 lần được tính như thế nào?
Đây là số lần đóng cắt an toàn ước tính khi rơ le hoạt động liên tục với tải định mức tối đa 5A tại điện áp 250VAC.
9. AUT VN có hỗ trợ giao hàng hỏa tốc tại TP.HCM không?
Có, chúng tôi hỗ trợ giao hàng hỏa tốc trong 2h tại khu vực TP.HCM và gửi COD nhanh toàn quốc để đảm bảo tiến độ thi công của quý khách.
10. Tôi cần mua số lượng lớn cho dự án, chính sách chiết khấu như thế nào?
AUT VN có chính sách chiết khấu sâu cho đơn hàng số lượng lớn và khách hàng dự án. Quý khách vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá tốt nhất.
11. Rơ le MY4N có gây tiếng ồn lớn khi hoạt động không?
Sản phẩm hoạt động với tiếng "tạch" đặc trưng của rơ le cơ. Mức độ tiếng ồn nằm trong tiêu chuẩn công nghiệp, hoàn toàn không ảnh hưởng đến vận hành hệ thống.
12. Thời gian bảo hành sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. AUT VN cam kết hỗ trợ đổi mới nhanh chóng nếu phát hiện lỗi từ nhà sản xuất.
Cam kết từ AUT VN
Khi mua sắm tại AUT VN, quý khách không chỉ mua một linh kiện mà mua sự an tâm tuyệt đối. Chúng tôi cam kết: Hàng chuẩn - Giá tốt - Hỗ trợ tận tâm.
Liên hệ tư vấn kỹ thuật:
AUT VN - Thiết Bị Tự Động Hóa Chuyên Nghiệp
Hotline/Zalo: 0968.053.025 | Email: support@aut.vn
Địa chỉ: 07 KĐT Flora Mizuki, Đường Số 1, Bình Hưng, Bình Chánh, Hồ Chí Minh
Nguồn tham khảo thông số: Omron Industrial Automation Official
