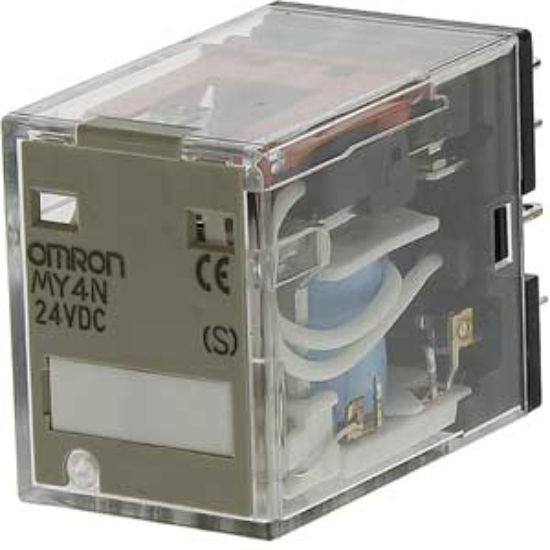

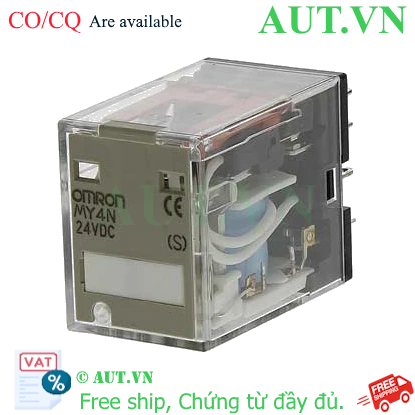

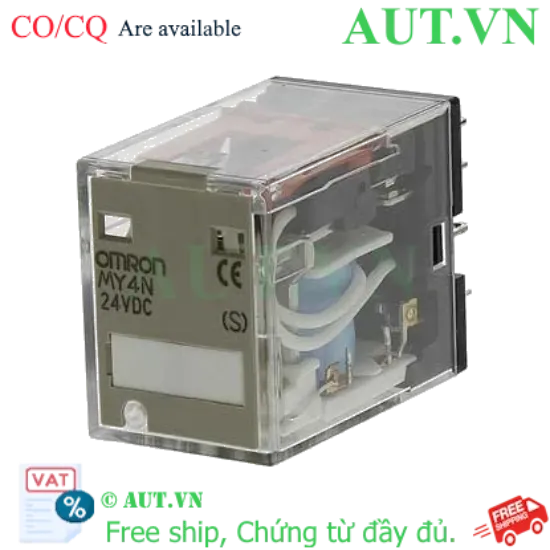

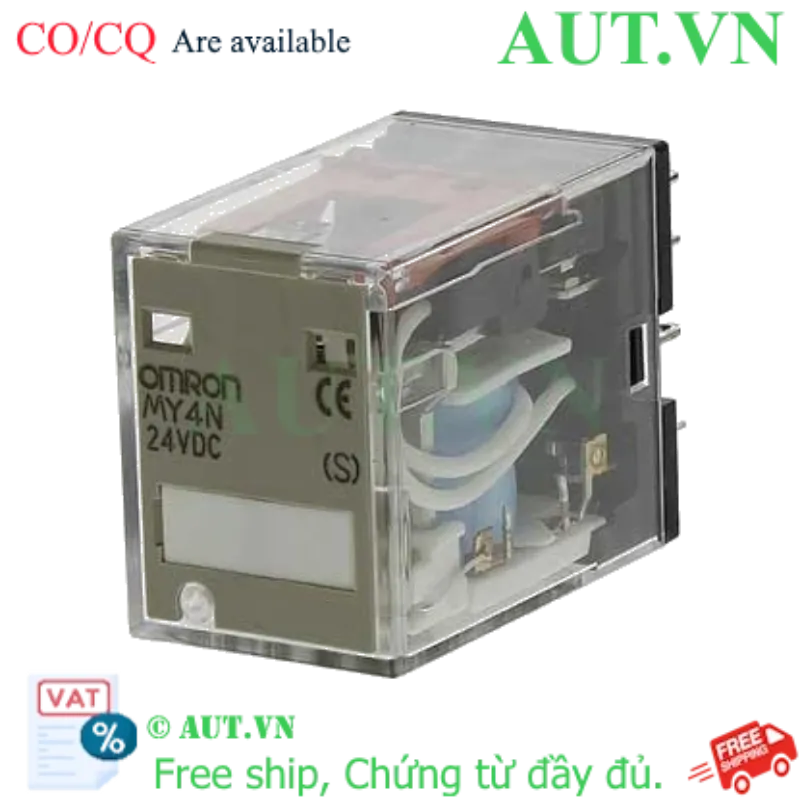

Rơ le trung gian Omron MY4N DC24 (S) - 4PDT 5A, 14 Chân, Tích Hợp LED Báo Trạng Thái | AUT VN

Thương hiệu: Omron Nhật Bản chính hãng.
Cấu hình tiếp điểm: 4PDT (4 cực 2 vị trí), dòng định mức 5A, điều khiển 4 tải độc lập.
Điện áp cuộn dây: 24VDC, lý tưởng cho hệ thống PLC và vi điều khiển.
Đặc điểm nổi bật: Tích hợp đèn LED báo trạng thái vận hành và chốt kiểm tra cơ học.
Kết nối: 14 chân dẹt tiêu chuẩn, tương thích hoàn toàn với đế cắm PY14, PYF14A.

nhà chế tạo: Omron

SKU: MY4N DC24 (S)

Tải xuống mẫu

195.510 ₫

Số lượng:

Rơ le trung gian Omron MY4N DC24 (S) là giải pháp đóng ngắt điện từ tiêu chuẩn công nghiệp, được thiết kế để tối ưu hóa việc điều khiển và bảo vệ trong các hệ thống tự động hóa. Với khả năng cách ly hoàn toàn giữa mạch điều khiển (24VDC) và mạch tải, sản phẩm giúp loại bỏ rủi ro xung điện gây hư hỏng cho các thiết bị nhạy cảm như PLC, cảm biến hoặc các module điều khiển thông minh. Việc sở hữu cấu hình 4PDT cho phép một tín hiệu kích hoạt duy nhất có thể điều khiển cùng lúc 4 thiết bị khác nhau, giúp tinh gọn sơ đồ đấu nối và tiết kiệm diện tích tủ điện.

Điểm nổi bật của Omron MY4N DC24 (S)

Giám sát trạng thái thời gian thực: Tích hợp đèn LED chỉ báo, giúp kỹ thuật viên nhận biết ngay lập tức rơ le đang đóng hay ngắt, rút ngắn thời gian chẩn đoán lỗi (Troubleshooting).
Tiếp điểm mạ vàng cao cấp: Vật liệu hợp kim bạc mạ vàng giúp giảm tối đa điện trở tiếp xúc, chống oxy hóa tuyệt đối, đảm bảo tín hiệu truyền dẫn chính xác ngay cả với dòng điện nhỏ.
Thiết kế Miniature bền bỉ: Kích thước nhỏ gọn nhưng đáp ứng tiêu chuẩn vận hành khắt khe trong môi trường công nghiệp, chịu được rung động và nhiễu điện từ.
Lắp đặt linh hoạt: Chân cắm 14 chân chuẩn quốc tế, cho phép thay thế nhanh chóng (Plug-and-play) mà không cần đấu nối lại dây, giảm thiểu Downtime cho nhà máy.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	MY4N DC24 (S)
Thương hiệu	Omron (Nhật Bản)
Loại sản phẩm	Rơ le công suất thu nhỏ (General Purpose Miniature Power Relay)
Cấu hình tiếp điểm	4PDT (4 cực, mỗi cực có 1 tiếp điểm thường đóng và 1 thường mở)
Điện áp cuộn dây	24VDC
Dòng điện định mức	5A (tại 220VAC/24VDC)
Cơ chế ngắt tiếp điểm	Ngắt đơn (Single-break)
Vật liệu tiếp điểm	Hợp kim bạc mạ vàng
Tính năng hỗ trợ	Đèn LED báo trạng thái & Chốt kiểm tra cơ học
Nhiệt độ vận hành	-55°C đến +60°C
Kích thước	21.5mm x 28mm x 36mm

Lợi ích khi sử dụng Rơ le Omron MY4N DC24 (S)

Tăng cường an toàn hệ thống: Tạo lớp đệm ngăn cách điện áp tải cao không tác động ngược về PLC, bảo vệ board mạch điều khiển đắt tiền.
Tối ưu hóa chi phí bảo trì: Tuổi thọ cơ học cực cao kết hợp với khả năng thay thế nhanh giúp giảm chi phí vận hành và thời gian dừng máy.
Độ tin cậy chuẩn Nhật Bản: Omron là thương hiệu dẫn đầu toàn cầu, đảm bảo thiết bị hoạt động ổn định 24/7 trong mọi điều kiện khắc nghiệt.
Đơn giản hóa thiết kế: Một rơ le 4PDT thay thế cho nhiều rơ le đơn, giúp tủ điện gọn gàng, dễ quản lý dây dẫn.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đế cắm - Gắn đế PYF14A lên thanh ray DIN 35mm trong tủ điện và siết chặt.
Bước 2: Đấu nối cuộn dây - Kết nối nguồn 24VDC vào chân cuộn dây (Coil) của đế cắm. Lưu ý đúng cực tính (+/-) để đèn LED hoạt động chính xác.
Bước 3: Đấu nối tải - Kết nối các chân tiếp điểm 4PDT với các thiết bị tải (Contactor, Van điện từ, Đèn báo...) theo sơ đồ mạch điện.
Bước 4: Lắp rơ le - Cắm nhẹ nhàng rơ le MY4N DC24 (S) vào đế cắm cho đến khi khớp hoàn toàn.
Bước 5: Vận hành & Kiểm tra - Cấp nguồn điều khiển. Quan sát đèn LED: Khi LED sáng, rơ le đã hút và chuyển trạng thái tiếp điểm.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Để đảm bảo rơ le hoạt động bền bỉ và an toàn nhất, quý khách nên kết hợp với:

Đế cắm chuyên dụng: PYF14A (Gắn ray DIN), PY14 (Bắt vít).
Phụ kiện cố định: Thanh kẹp rơ le PYC-1 giúp chống rung cho rơ le trong môi trường máy móc vận hành mạnh.
Thiết bị bảo vệ: Diode chống xung ngược (Flyback diode) lắp song song với cuộn dây để bảo vệ ngõ ra PLC.

Ứng dụng thực tế của sản phẩm

Điều khiển PLC: Làm rơ le đệm khuếch đại dòng điện từ ngõ ra transistor của PLC để điều khiển cuộn hút contactor lớn.
Tự động hóa công nghiệp: Ứng dụng trong hệ thống băng tải, máy đóng gói, cánh tay robot và hệ thống phân loại sản phẩm.
Quản lý tòa nhà (BMS): Điều khiển hệ thống chiếu sáng, thông gió và báo cháy tự động.
Xử lý nước và hóa chất: Điều khiển đóng ngắt các van solenoid và bơm định lượng trong hệ thống lọc nước.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa Omron MY4 và MY4N là gì?
Model MY4N tích hợp đèn LED báo trạng thái, giúp kỹ thuật viên nhận biết rơ le đang hoạt động hay không mà không cần đo điện áp, trong khi MY4 không có LED.

2. Tôi có thể cấp nguồn 220VAC cho model MY4N DC24 (S) không?
Tuyệt đối KHÔNG. Model này chỉ dùng nguồn 24VDC. Cấp 220VAC sẽ gây cháy cuộn dây ngay lập tức. Hãy chọn model MY4N AC220/240 nếu dùng nguồn xoay chiều.

3. Tiếp điểm 4PDT có ý nghĩa gì?
4PDT nghĩa là 4 Pole Double Throw (4 cực, mỗi cực có 1 tiếp điểm thường đóng và 1 thường mở), cho phép bạn điều khiển 4 mạch độc lập cùng lúc.

4. Dòng tải tối đa 5A là cho tất cả các cực hay tổng?
5A là dòng định mức tối đa cho mỗi cực tiếp điểm. Tuy nhiên, để tăng tuổi thọ, bạn nên sử dụng ở mức 80% (khoảng 4A).

5. Tại sao tôi nên mua sản phẩm tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, đầy đủ chứng nhận CO/CQ, xuất hóa đơn VAT và có chính sách bảo hành chính hãng từ Omron Nhật Bản.

6. Rơ le này có gây nhiễu cho PLC không?
Khi ngắt tải cảm, rơ le có thể tạo xung ngược. Bạn nên lắp thêm diode chống ngược cho cuộn dây 24VDC để bảo vệ ngõ ra PLC tuyệt đối.

7. Sản phẩm có kèm theo đế cắm không?
Không, rơ le và đế cắm được bán rời. Quý khách vui lòng chọn thêm đế PYF14A hoặc PY14 để lắp đặt.

8. Tiếp điểm mạ vàng có lợi ích gì?
Mạ vàng giúp chống ăn mòn và tăng độ dẫn điện, đặc biệt quan trọng khi rơ le truyền các tín hiệu logic nhỏ (tín hiệu yếu).

9. Tuổi thọ của rơ le Omron MY4N là bao lâu?
Tuổi thọ cơ học lên đến hàng triệu lần đóng ngắt. Tuổi thọ điện tùy thuộc vào loại tải (tải trở hay tải cảm) bạn sử dụng.

10. Làm sao để phân biệt rơ le Omron thật và giả?
Hàng thật có vỏ nhựa bóng mịn, chữ in sắc nét không nhòe, có tem chống giả và quan trọng nhất là có CO/CQ khi mua tại đơn vị uy tín như AUT VN.

11. MY4N DC24 (S) có thể dùng cho nguồn 12VDC không?
Không, rơ le yêu cầu đúng 24VDC để đảm bảo lực hút cuộn dây đủ mạnh để đóng tiếp điểm ổn định.

12. Sản phẩm này có thể gắn trực tiếp lên ray DIN không?
Không, rơ le cần được cắm vào đế (ví dụ PYF14A), chính cái đế này mới là bộ phận gắn lên ray DIN.

Nguồn tham khảo: Omron Industrial Automation Official
