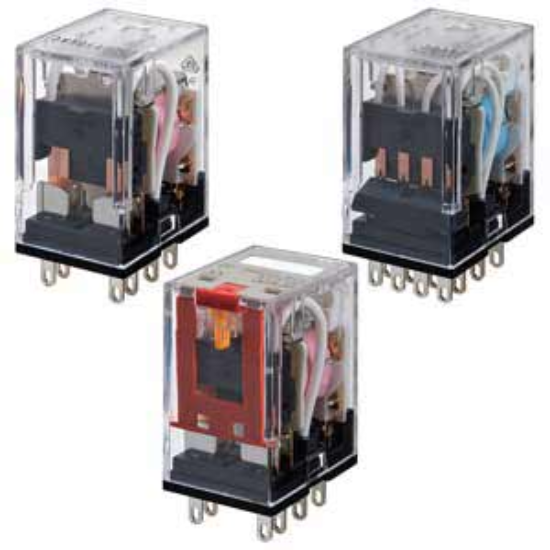

Rơ Le Trung Gian Omron MY4N DC6V: 4PDT, 14 Chân, Tích Hợp LED - Giải Pháp Cách Ly PLC Hiệu Quả | AUT VN

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN.
Cấu hình: 4PDT (4 cặp tiếp điểm), chuẩn 14 chân dẹt, điều khiển đa nhiệm linh hoạt.
Điện áp cuộn dây: 6VDC, tích hợp đèn LED hiển thị trạng thái vận hành thời gian thực.
Độ bền: Tuổi thọ cơ học ~20 triệu lần đóng ngắt, đạt tiêu chuẩn UL, CSA, VDE.
Công dụng: Cách ly tín hiệu PLC, bảo vệ mạch điều khiển và khuếch đại dòng điện cho tải.

nhà chế tạo: Omron

SKU: MY4N DC6

Tải xuống mẫu

Giá cũ: 390.000 ₫

Giá bán: 312.000 ₫

Số lượng:

Rơ le Trung gian Omron MY4N DC6V: Giải Pháp Cách Ly Tín Hiệu & Bảo Vệ PLC Chuyên Nghiệp

Trong các hệ thống tự động hóa công nghiệp hiện nay, việc bảo vệ các module điều khiển nhạy cảm như PLC (Programmable Logic Controller) khỏi các xung điện bất ngờ hoặc nhiễu điện từ là yếu tố sống còn để đảm bảo hệ thống vận hành liên tục. Rơ le trung gian Omron MY4N DC6V đóng vai trò như một "lá chắn" an toàn, cho phép chuyển tiếp tín hiệu từ điện áp thấp sang tải cao và cách ly hoàn toàn mạch điều khiển với mạch chấp hành, loại bỏ rủi ro hỏng hóc lan truyền.

Sản phẩm được phân phối bởi AUT VN, cam kết chính hãng Omron Nhật Bản, đảm bảo độ chính xác tuyệt đối về thời gian đáp ứng và độ bền tiếp điểm cho mọi tủ điện điều khiển công nghiệp.

Điểm Nổi Bật Của Rơ le Omron MY4N DC6V

Khả năng điều khiển đa nhiệm: Với cấu hình 4PDT (Four Pole Double Throw), một thiết bị duy nhất có thể điều khiển đồng thời 4 mạch độc lập, giúp tối ưu hóa diện tích lắp đặt và giảm chi phí vật tư.
Giám sát vận hành thời gian thực: Tích hợp đèn LED chỉ báo trạng thái giúp kỹ thuật viên dễ dàng nhận biết rơ le đang đóng hay ngắt mà không cần dùng đồng hồ đo, đẩy nhanh quá trình bảo trì.
Thiết kế chuẩn công nghiệp: Hệ thống 14 chân dẹt đảm bảo tiếp xúc điện cực tốt, tương thích hoàn toàn với các loại đế cắm tiêu chuẩn, hỗ trợ thay thế nhanh chóng (Quick-swap).
Điện áp 6VDC chuyên dụng: Đáp ứng hoàn hảo cho các hệ thống điều khiển đặc thù, các module I/O điện áp thấp hoặc các thiết bị vi điều khiển yêu cầu độ chính xác cao.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	MY4N DC6V
Thương hiệu	Omron (Nhật Bản)
Cấu hình tiếp điểm	4PDT (4 cặp tiếp điểm chuyển đổi)
Số chân cắm	14 chân dẹt
Điện áp định mức cuộn dây	6VDC
Dòng định mức tiếp điểm	5A (Tối đa)
Chỉ báo trạng thái	Đèn LED tích hợp
Nhiệt độ vận hành	-55°C đến +60°C
Tuổi thọ cơ học	~ 20 triệu lần đóng ngắt
Tiêu chuẩn quốc tế	UL, CSA, VDE

Nguồn tham khảo: Omron Global Official Website

Lợi Ích Khi Sử Dụng Rơ le Omron MY4N DC6V

Bảo vệ thiết bị đắt tiền: Ngăn chặn hiện tượng ngắn mạch hoặc quá tải từ thiết bị chấp hành truyền ngược về CPU PLC, giảm chi phí sửa chữa.
Tối ưu hóa mật độ tủ điện: Kích thước siêu nhỏ (Miniature) cho phép lắp đặt nhiều thiết bị trên một thanh ray, tạo sự gọn gàng.
Đảm bảo tính liên tục (Zero Downtime): Độ tin cậy cực cao giúp hệ thống vận hành 24/7, chống dính tiếp điểm, giảm thiểu thời gian dừng máy.
Lắp đặt và bảo trì linh hoạt: Sử dụng đế cắm giúp việc thay thế định kỳ trở nên đơn giản, không cần đấu nối lại dây.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Bước 1: Lắp đế rơ le 14 chân (Khuyên dùng model PYF14A) lên thanh ray DIN của tủ điện một cách chắc chắn.
Bước 2: Kết nối nguồn cấp 6VDC vào hai chân cuộn dây (A1 và A2). Lưu ý: Kiểm tra đúng cực tính nguồn DC để đèn LED hoạt động chính xác.
Bước 3: Đấu nối các tiếp điểm 4PDT với tải hoặc tín hiệu điều khiển dựa trên sơ đồ chân (Pinout) in trên thân sản phẩm.
Bước 4: Cắm rơ le Omron MY4N DC6V vào đế, ấn nhẹ để đảm bảo các chân cắm khớp hoàn toàn.
Bước 5: Cấp nguồn và kiểm tra. Khi đèn LED sáng, rơ le đã kích hoạt và các tiếp điểm đã chuyển trạng thái.

Sản Phẩm Sử Dụng Chung (Combo Khuyên Dùng)

Đế rơ le 14 chân: PYF14A - Đảm bảo tiếp xúc điện ổn định và an toàn tuyệt đối.
Kẹp giữ rơ le: PYC-A1 - Chống rung lắc cho rơ le trong môi trường máy móc có độ rung cao.

Ứng Dụng Thực Tế Của Sản Phẩm

Rơ le Omron MY4N DC6V là lựa chọn tối ưu cho các hệ thống:

Hệ thống PLC/MCU: Làm rơ le đệm (Buffer Relay) để khuếch đại dòng điện từ ngõ ra của vi điều khiển.
Điều khiển HVAC: Vận hành đóng ngắt các van điện từ (Solenoid Valve), quạt thông gió công suất nhỏ.
Thiết bị đo lường & Cảm biến: Cách ly tín hiệu giữa mạch đo nhạy cảm và mạch điều khiển để triệt tiêu nhiễu điện từ.
Tự động hóa chính xác: Điều khiển các cơ cấu chấp hành trong dây chuyền sản xuất linh kiện điện tử, thiết bị y tế.

Câu Hỏi Thường Gặp (FAQ)

Q1: Rơ le MY4N DC6V có thể dùng cho nguồn 24VDC không?
A: Tuyệt đối không. Sản phẩm này thiết kế cho cuộn dây 6VDC. Nếu cấp 24VDC, cuộn dây sẽ bị cháy ngay lập tức.
Q2: Đèn LED trên rơ le có tác dụng gì?
A: Đèn LED là đèn chỉ báo trạng thái. Khi LED sáng, cuộn dây đang có điện và rơ le đang ở trạng thái kích hoạt (đóng).
Q3: Tôi nên chọn đế rơ le nào cho MY4N DC6V?
A: Bạn nên sử dụng đế PYF14A chính hãng để đảm bảo độ bền và truyền dẫn điện tốt nhất.
Q4: Tiếp điểm 4PDT có ý nghĩa là gì?
A: 4PDT (Four Pole Double Throw) nghĩa là rơ le có 4 cặp tiếp điểm độc lập, mỗi cặp gồm 1 chân chung (COM), 1 chân thường đóng (NC) và 1 chân thường mở (NO).
Q5: Sản phẩm tại AUT VN có đầy đủ giấy tờ chứng minh nguồn gốc không?
A: Có, AUT VN cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm Omron theo yêu cầu.
Q6: Rơ le này có chịu được môi trường nhiệt độ khắc nghiệt không?
A: Có, sản phẩm hoạt động ổn định từ -55°C đến +60°C, phù hợp với khí hậu và môi trường công nghiệp tại Việt Nam.
Q7: Tuổi thọ thực tế của rơ le Omron MY4N là bao lâu?
A: Tuổi thọ cơ học lên đến 20 triệu lần đóng ngắt. Tuổi thọ điện phụ thuộc vào cường độ dòng tải thực tế bạn sử dụng.
Q8: Tại sao nên chọn Omron thay vì các thương hiệu giá rẻ?
A: Omron đảm bảo độ chính xác về thời gian đóng ngắt và khả năng chống dính tiếp điểm, tránh dừng máy đột ngột gây thiệt hại kinh tế.
Q9: Thời gian giao hàng của AUT VN như thế nào?
A: Chúng tôi luôn sẵn kho số lượng lớn, hỗ trợ giao hàng hỏa tốc nội thành và ship COD nhanh chóng toàn quốc.
Q10: Làm sao để phân biệt rơ le Omron chính hãng?
A: Kiểm tra tem chống hàng giả, độ sắc nét của logo, mã vạch truy xuất và mua tại đại lý uy tín như AUT VN.
Q11: Model này có lắp trực tiếp lên DIN Rail được không?
A: Không, rơ le cần được lắp thông qua đế rơ le (ví dụ PYF14A), sau đó đế này sẽ được gắn lên DIN Rail.
Q12: 6VDC là điện áp kích hoạt hay điện áp định mức?
A: 6VDC là điện áp định mức để cuộn dây hoạt động ổn định và bền bỉ nhất theo tiêu chuẩn của nhà sản xuất.
