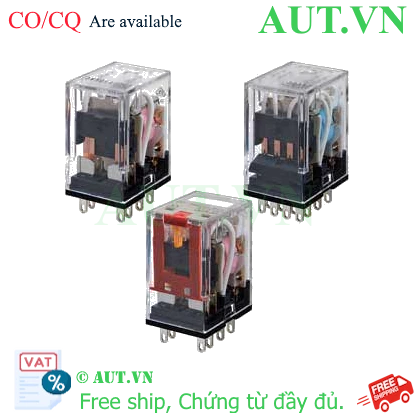

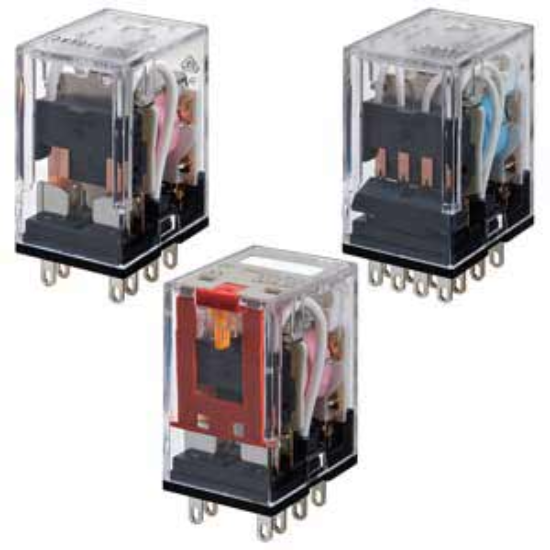

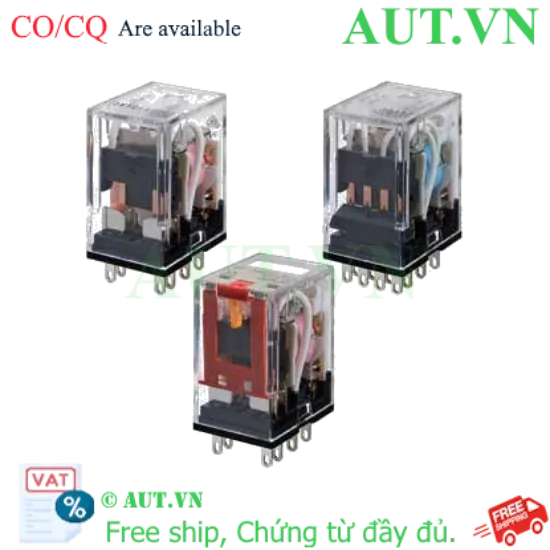

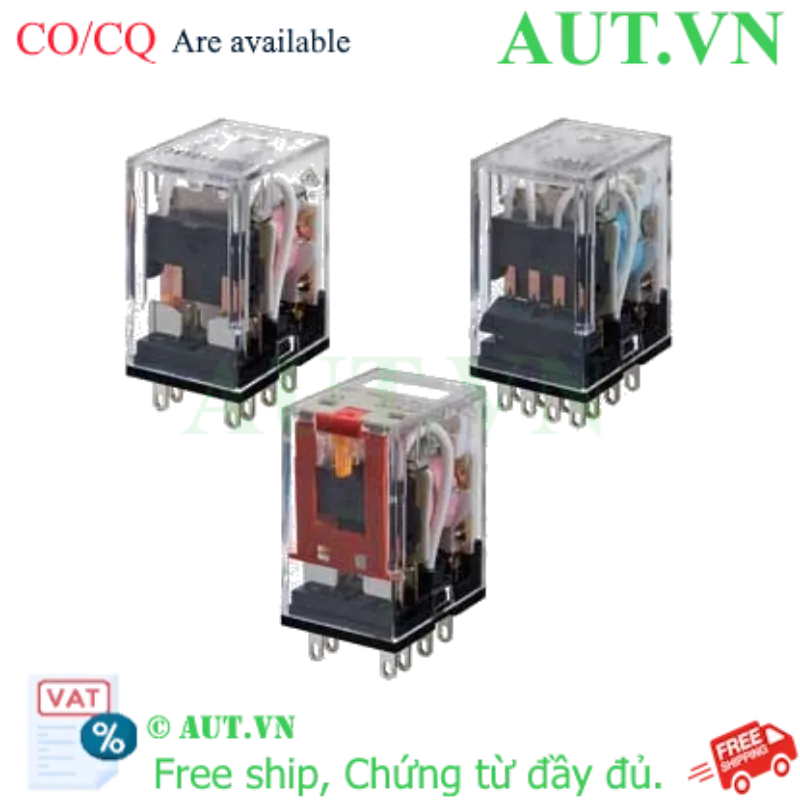

Rơ le trung gian Omron MY4ZN DC48 (S) 4PDT 48VDC | Tiếp điểm mạ vàng, Đèn LED & Chốt Test

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN
Model: MY4ZN DC48 (S) - Cấu hình 4 cực (4PDT), 14 chân dẹt
Điện áp cuộn dây: 48VDC, vận hành ổn định cho hệ thống điều khiển
Công nghệ vượt trội: Tiếp điểm mạ vàng (Gold-plated) chống oxy hóa, truyền tín hiệu cực chuẩn
Tính năng tiện ích: Tích hợp đèn LED báo trạng thái và chốt kiểm tra cơ học (Mechanical Test Button)

nhà chế tạo: Omron

SKU: MY4ZN DC48 (S)

Tải xuống mẫu

Giá cũ: 299.250 ₫

Giá bán: 239.400 ₫

Giới thiệu Rơ le trung gian Omron MY4ZN DC48 (S) cao cấp

Rơ le trung gian Omron MY4ZN DC48 (S) là thiết bị đóng ngắt tín hiệu chuyên dụng, đóng vai trò quan trọng trong việc cách ly điện và truyền dẫn tín hiệu chính xác trong các hệ thống tự động hóa công nghiệp. Với cấu hình 4PDT (4 cực, 2 vị trí), sản phẩm cho phép điều khiển đồng thời 4 mạch điện độc lập, giúp tối ưu hóa không gian lắp đặt và tăng tính linh hoạt cho tủ điện.

Được phân phối chính hãng bởi AUT VN, dòng MY4ZN là lựa chọn hàng đầu cho các hệ thống đòi hỏi độ tin cậy cực cao. Điểm khác biệt cốt lõi nằm ở công nghệ tiếp điểm mạ vàng (Gold-plated), giúp giải quyết triệt để vấn đề suy giảm tín hiệu ở các dòng điện thấp (low current) – điều mà các dòng rơ le tiếp điểm bạc thông thường thường gặp phải do hiện tượng oxy hóa.

Điểm nổi bật của Omron MY4ZN DC48 (S)

Tiếp điểm mạ vàng (Gold-plated): Đảm bảo điện trở tiếp xúc cực thấp, triệt tiêu nhiễu và chống oxy hóa hoàn hảo, lý tưởng cho các tín hiệu logic nhạy cảm từ PLC hoặc vi điều khiển.
Giám sát trực quan với đèn LED: Giúp kỹ thuật viên nhận biết ngay lập tức trạng thái On/Off của rơ le, rút ngắn thời gian xử lý sự cố.
Chốt kiểm tra cơ học (Mechanical Indicator): Cho phép kích hoạt thủ công trạng thái tiếp điểm để test mạch mà không cần cấp nguồn, cực kỳ hữu ích trong quá trình lắp đặt và bảo trì.
Thiết kế 4PDT mạnh mẽ: Điều khiển 4 kênh độc lập trong một thân máy nhỏ gọn, tiết kiệm chi phí vật tư và diện tích tủ điện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	MY4ZN DC48 (S)
Loại rơ le	Rơ le trung gian (General Purpose Relay)
Cấu hình tiếp điểm	4PDT (4 Pole Double Throw)
Điện áp cuộn dây (Coil Voltage)	48VDC
Dòng định mức tiếp điểm	5A (tại 220VAC / 24VDC)
Số chân cắm	14 chân dẹt (Plug-in type)
Vật liệu tiếp điểm	Hợp kim bạc mạ vàng (Gold-plated silver alloy)
Nhiệt độ vận hành	-55°C đến +60°C
Kích thước	21.5 x 28 x 36 mm

Lợi ích khi sử dụng Omron MY4ZN DC48 (S)

Bảo vệ thiết bị điều khiển: Tạo lớp cách ly an toàn giữa mạch logic (PLC) và tải, ngăn ngừa rủi ro hư hỏng do xung điện hoặc nhiễu.
Nâng cao độ chính xác: Tiếp điểm mạ vàng đảm bảo các tín hiệu logic (low current) luôn được truyền đi chính xác, không bị chập chờn hay mất tín hiệu do màng oxy hóa.
Giảm thời gian dừng máy (Downtime): Với đèn LED và chốt test, việc chẩn đoán và bảo trì diễn ra nhanh chóng, giúp hệ thống vận hành liên tục.
Độ bền vượt trội: Đáp ứng tiêu chuẩn khắt khe của Omron Nhật Bản, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Hướng dẫn lắp đặt và sử dụng (How to)

Bước 1: Lắp đế cắm (Socket) tương ứng như PYF14A lên thanh ray DIN hoặc bảng điện.
Bước 2: Đấu nối nguồn cấp 48VDC vào chân cuộn dây của đế cắm theo đúng sơ đồ kỹ thuật.
Bước 3: Kết nối các đầu dây tải vào các chân tiếp điểm 4PDT (COM, NO, NC) phù hợp với sơ đồ mạch.
Bước 4: Cắm rơ le MY4ZN DC48 (S) vào đế, đảm bảo các chân dẹt tiếp xúc hoàn toàn và chắc chắn.
Bước 5: Cấp nguồn, kiểm tra đèn LED báo trạng thái và sử dụng chốt cơ để test logic mạch trước khi vận hành tự động.

Sản phẩm sử dụng chung (isRelatedTo)

Để đảm bảo tính đồng bộ, quý khách nên kết hợp với:

Đế cắm Relay: Socket PYF14A, PY14.
Phụ kiện lắp đặt: Thanh ray DIN Rail, kẹp giữ rơ le PYC-1.
Thiết bị điều khiển: PLC Omron, Mitsubishi, Siemens.

Ứng dụng thực tế (PropertyValue)

Cách ly tín hiệu PLC: Bảo vệ ngõ ra PLC khỏi các nhiễu điện từ của tải.
Hệ thống tự động hóa: Điều khiển van điện từ (Solenoid), Contactor, và các cảm biến.
Tủ điện điều khiển: Sử dụng trong máy CNC, máy đóng gói, băng tải công nghiệp.
Mạch logic công nghiệp: Chuyển đổi mức điện áp hoặc tín hiệu giữa các tầng điều khiển.

Câu hỏi thường gặp (FAQ)

1. Tại sao nên chọn dòng MY4ZN thay vì dòng MY4 thông thường?
Dòng ZN có tiếp điểm mạ vàng giúp truyền tín hiệu yếu cực kỳ chính xác và chống oxy hóa, phù hợp cho các mạch logic nhạy cảm mà dòng MY4 thường không đáp ứng tốt bằng.

2. Rơ le này có dùng được với nguồn 24VDC không?
Không, model này yêu cầu đúng điện áp cuộn dây 48VDC. Sử dụng sai điện áp có thể gây cháy cuộn dây hoặc không hút được tiếp điểm.

3. Cấu hình 4PDT có thể điều khiển được bao nhiêu thiết bị?
Với 4 cực độc lập, bạn có thể điều khiển đồng thời tối đa 4 thiết bị hoặc 4 mạch điện khác nhau.

4. Tiếp điểm mạ vàng có bền hơn tiếp điểm bạc không?
Có, trong điều kiện dòng điện nhỏ, tiếp điểm mạ vàng chống được lớp màng oxy hóa, giúp duy trì điện trở tiếp xúc thấp hơn nhiều so với tiếp điểm bạc.

5. Làm sao để kiểm tra rơ le còn hoạt động hay không?
Bạn có thể quan sát đèn LED báo trạng thái hoặc dùng chốt cơ học (Mechanical Test Button) để kiểm tra sự chuyển đổi của tiếp điểm.

6. Sản phẩm có cần mua thêm đế cắm không?
Có, rơ le dạng chân dẹt cần sử dụng kèm đế cắm như PYF14A để đấu nối ổn định.

7. Dòng tải tối đa mỗi cực là bao nhiêu?
Mỗi cực trong số 4 cực có thể chịu tải dòng định mức lên đến 5A.

8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ chất lượng và nguồn gốc chính hãng cho khách hàng.

9. Chốt kiểm tra cơ học có làm nhanh hỏng rơ le không?
Không, chốt này được thiết kế chuyên dụng để kiểm tra nhanh, không gây ảnh hưởng đến tuổi thọ thiết bị.

10. Rơ le này có chịu được rung lắc mạnh không?
Có, sản phẩm đạt tiêu chuẩn công nghiệp Omron, chịu được độ rung lắc cao trong môi trường máy móc.

Nguồn tham khảo: Omron Official Website
