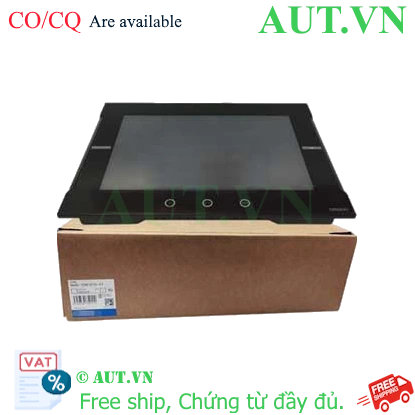

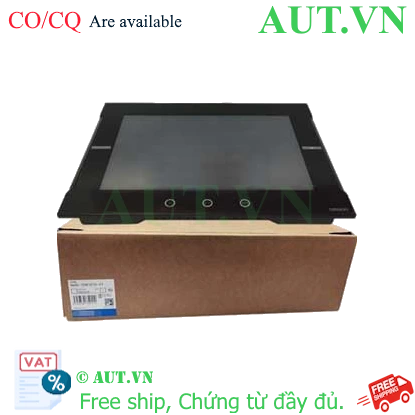

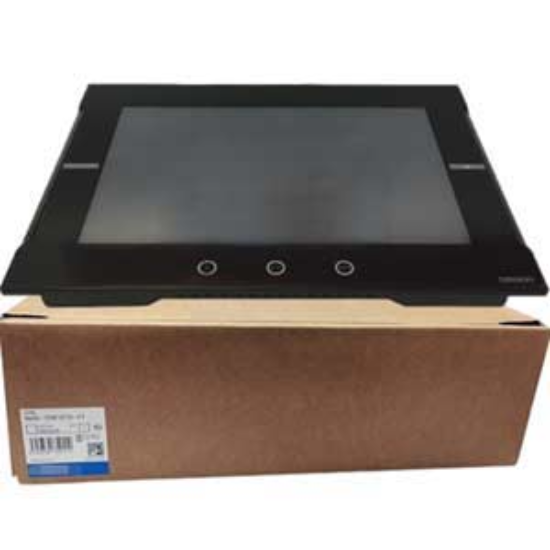

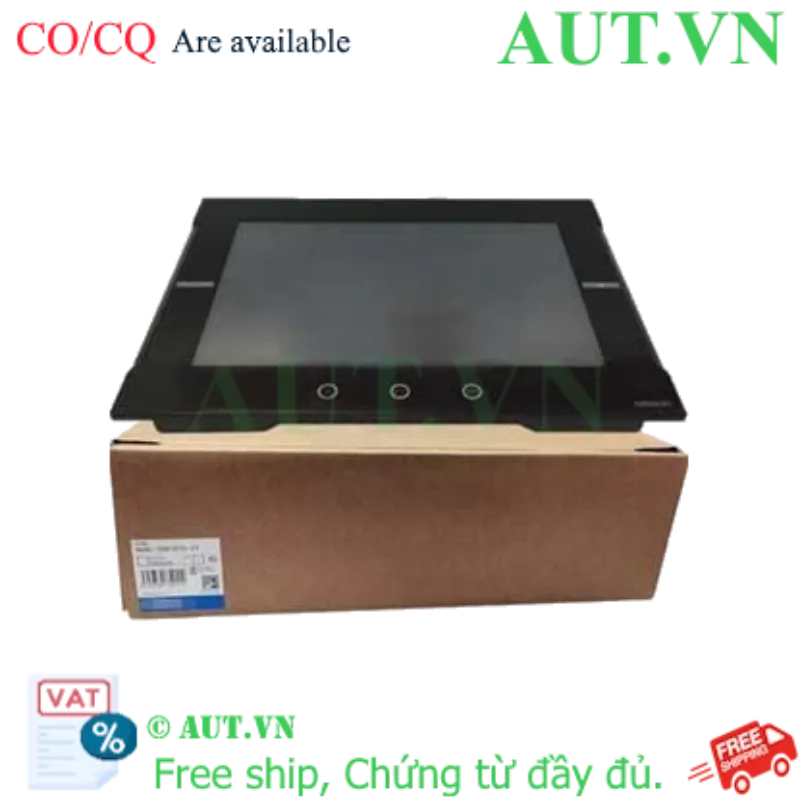

Giới thiệu Màn hình HMI Omron NA5-15W101S-V1 - Giải pháp giao diện cao cấp
Màn hình HMI Omron NA5-15W101S-V1 là thiết bị giao diện người - máy (Human Machine Interface) thế hệ mới, được thiết kế chuyên dụng cho các hệ thống tự động hóa phức tạp. Với kích thước màn hình lớn 15.4 inch cùng độ phân giải HD, sản phẩm cung cấp khả năng hiển thị trực quan, giúp kỹ thuật viên dễ dàng giám sát các thông số kỹ thuật, đồ thị và điều khiển quy trình sản xuất một cách chính xác nhất.
Tại AUT VN, chúng tôi hiểu rằng một hệ thống vận hành ổn định cần một "cửa sổ" thông minh. NA5-15W101S-V1 không chỉ là màn hình hiển thị, mà còn là trung tâm điều khiển mạnh mẽ, kết nối liền mạch giữa con người và hệ thống PLC Omron, giúp tối ưu hóa năng suất và giảm thiểu thời gian dừng máy.
Điểm nổi bật vượt trội của NA5-15W101S-V1
- Hiển thị hình ảnh siêu nét: Sử dụng tấm nền LCD màu TFT với 16.77 triệu màu, độ phân giải 1280x800 dots giúp các biểu đồ (trend) và sơ đồ máy trở nên sống động, dễ quan sát ngay cả trong môi trường ánh sáng mạnh.
- Kết nối truyền thông mạnh mẽ: Tích hợp sẵn cổng Ethernet tốc độ cao, USB và RS-232C, cho phép truyền tải dữ liệu khổng lồ và kết nối dễ dàng với nhiều loại thiết bị ngoại vi khác nhau.
- Độ bền chuẩn công nghiệp IP65: Thiết kế mặt trước đạt tiêu chuẩn IP65, giúp thiết bị hoạt động bền bỉ, chống bụi tuyệt đối và chống lại các tia nước áp lực thấp, cực kỳ phù hợp trong môi trường nhà máy khắc nghiệt.
- Tối ưu hóa với Sysmac Studio: Tích hợp sâu vào hệ sinh thái Omron, cho phép lập trình và quản lý tập trung thông qua phần mềm Sysmac Studio, rút ngắn thời gian thiết lập hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | NA5-15W101S-V1 |
| Loại màn hình | LCD màu TFT (TFT Color LCD) |
| Kích thước màn hình | 15.4 inch |
| Độ phân giải | 1280 x 800 dots |
| Số lượng màu hiển thị | 16.770.000 màu |
| Điện áp nguồn cấp | 24VDC |
| Cổng giao tiếp truyền thông | 1 x Ethernet, 1 x USB Host, 1 x USB Slave, 1 x RS-232C |
| Tiêu chuẩn bảo vệ | IP65 (Mặt trước) |
| Kích thước lắp đặt (Panel Cutout) | W392 x H268 mm |
| Trọng lượng | 3.2 kg |
| Nhiệt độ vận hành | 0°C đến 50°C |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích thực tế khi đầu tư HMI Omron NA5
- Nâng cao năng suất vận hành: Giao diện trực quan giúp công nhân thao tác nhanh, giảm thiểu các bước trung gian.
- Chẩn đoán lỗi tức thì: Với độ phân giải cao, các thông báo cảnh báo và mã lỗi được hiển thị rõ ràng, giúp kỹ thuật viên xử lý sự cố nhanh chóng, giảm downtime.
- Tối ưu chi phí dài hạn: Độ bền cao và khả năng tương thích tuyệt vời với các dòng PLC Omron giúp giảm chi phí bảo trì và thay thế phụ kiện.
- Quản lý dữ liệu tập trung: Thông qua cổng Ethernet, bạn dễ dàng kết nối HMI với hệ thống mạng nhà máy để quản lý dữ liệu sản xuất.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Chuẩn bị lắp đặt: Sử dụng máy cắt chuyên dụng để tạo lỗ khoét trên tủ điện theo kích thước W392 x H268 mm.
- Bước 2: Cố định thiết bị: Đưa màn hình vào lỗ khoét và sử dụng các ngàm kẹp đi kèm để cố định chắc chắn mặt trước lên bề mặt tủ.
- Bước 3: Đấu nối nguồn điện: Kết nối nguồn 24VDC vào các terminal nguồn. Lưu ý kiểm tra kỹ cực tính (+) và (-) để tránh làm hỏng bo mạch.
- Bước 4: Kết nối truyền thông: Sử dụng cáp Ethernet chuẩn công nghiệp để kết nối HMI với PLC (dòng NJ hoặc NX) nhằm thiết lập giao tiếp dữ liệu.
- Bước 5: Cấu hình phần mềm: Mở phần mềm Sysmac Studio, tạo dự án mới, định nghĩa các biến (Tags) và thiết kế giao diện màn hình cảm ứng. Sau đó, nạp chương trình xuống HMI.
- Bước 6: Kiểm tra vận hành: Kiểm tra phản hồi cảm ứng và khả năng đọc/ghi dữ liệu giữa HMI và PLC trước khi đưa vào dây chuyền chính thức.
Sản phẩm đi kèm tương thích (isRelatedTo)
- Bộ điều khiển trung tâm: PLC Omron dòng NJ (NJ501, NJ301), dòng NX (NX102, NX1P2).
- Phần mềm lập trình: Sysmac Studio (Standard/Professional Edition).
- Phụ kiện lưu trữ: Thẻ nhớ SD Omron (HMC-SD) để lưu trữ dữ liệu log.
- Thiết bị kết nối: Cáp Ethernet công nghiệp, cáp chuyển đổi RS-232C.
Ứng dụng thực tế (Application)
Màn hình HMI Omron NA5-15W101S-V1 được ứng dụng rộng rãi trong các môi trường sản xuất hiện đại:
- Ngành sản xuất ô tô: Điều khiển các trạm lắp ráp robot và giám sát dây chuyền tự động.
- Ngành Thực phẩm & Đồ uống (F&B): Giám sát các thông số nhiệt độ, áp suất trong quy trình chiết rót, đóng gói.
- Xử lý nước & Môi trường: Điều khiển hệ thống bơm, van và theo dõi nồng độ chất thải.
- Ngành nhựa & bao bì: Vận hành máy ép nhựa, máy thổi màng đòi hỏi độ chính xác cao về thời gian và nhiệt độ.
Câu hỏi thường gặp về HMI Omron NA5-15W101S-V1 (FAQ)
1. Màn hình NA5-15W101S-V1 có hỗ trợ hiển thị tiếng Việt không?
Hoàn toàn có thể. Bạn có thể thiết kế giao diện bằng tiếng Việt thông qua việc tùy chỉnh font chữ và ngôn ngữ trong phần mềm Sysmac Studio.
2. Tôi có thể dùng HMI này kết nối với PLC Siemens hay Mitsubishi không?
Có, thông qua các giao thức truyền thông chuẩn như Ethernet/IP hoặc qua các module truyền thông khác, tuy nhiên việc cấu hình sẽ cần chuyên môn cao hơn so với dùng với PLC Omron.
3. Tiêu chuẩn IP65 có ý nghĩa gì trong thực tế?
Nghĩa là màn hình có khả năng chống bụi hoàn toàn và chịu được các tia nước phun trực tiếp vào mặt trước, giúp bạn yên tâm lắp đặt tại các khu vực có độ ẩm hoặc bụi bẩn cao.
4. Phần mềm nào là bắt buộc để lập trình thiết bị này?
Bạn bắt buộc phải sử dụng phần mềm Sysmac Studio của Omron để thiết kế giao diện và nạp chương trình.
5. Sản phẩm này có được bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng Omron (thường là 12 tháng) khi mua tại các đại lý ủy quyền như AUT VN.
6. Nguồn điện 24VDC có yêu cầu gì đặc biệt không?
Bạn nên sử dụng nguồn 24VDC ổn định, có chống nhiễu để đảm bảo màn hình hoạt động mượt mà và tránh lỗi màn hình cảm ứng.
7. Độ phân giải 1280x800 có ưu điểm gì so với các dòng HMI cũ?
Nó cho phép hiển thị nhiều thông tin hơn trên cùng một màn hình mà không bị vỡ hình, giúp các đồ thị kỹ thuật (trend) hiển thị cực kỳ chi tiết.
8. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, AUT VN cam kết hỗ trợ kỹ thuật tận tâm, tư vấn cấu hình và hướng dẫn sử dụng cơ bản miễn phí cho khách hàng.
9. Tôi muốn mua số lượng lớn cho dự án thì thế nào?
Vui lòng liên hệ Zalo 0968.053.025 để nhận báo giá dự án với mức chiết khấu hấp dẫn nhất.
10. Làm thế nào để kiểm tra hàng có phải chính hãng Omron không?
Sản phẩm tại AUT VN luôn đi kèm đầy đủ chứng chỉ CO/CQ và tem nhãn chính hãng từ nhà sản xuất.
Cam Kết Chất Lượng từ AUT VN
AUT VN cam kết mang đến cho quý khách hàng:
- Hàng chính hãng 100% - Phát hiện hàng giả đền gấp đôi.
- Xuất hóa đơn VAT đầy đủ theo quy định.
- Cung cấp đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc.
- Giá thành cạnh tranh nhất thị trường tự động hóa.
- Hỗ trợ kỹ thuật nhanh chóng, chuyên nghiệp.
