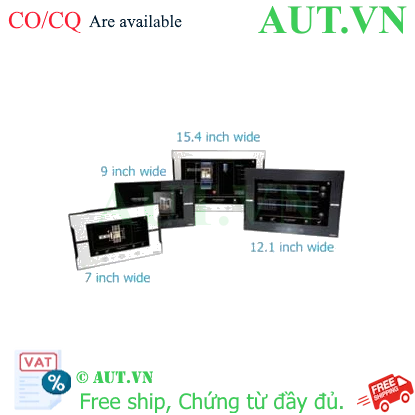

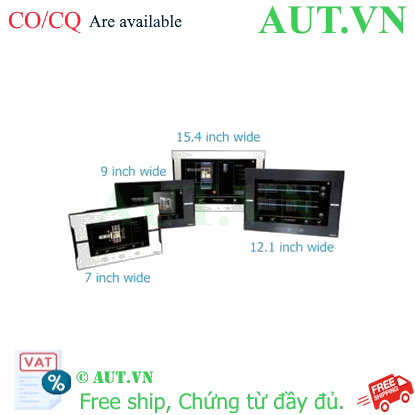

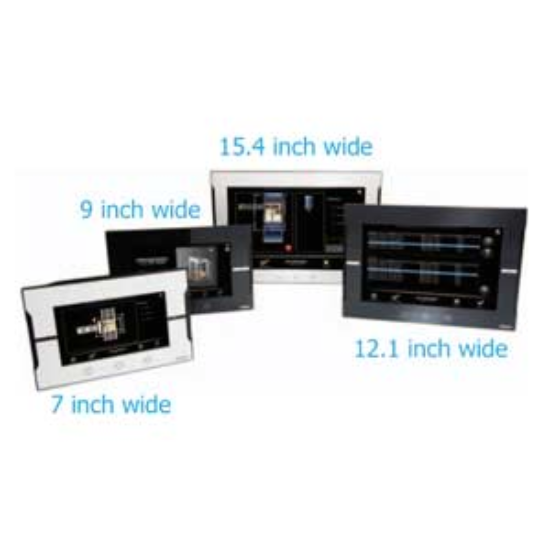

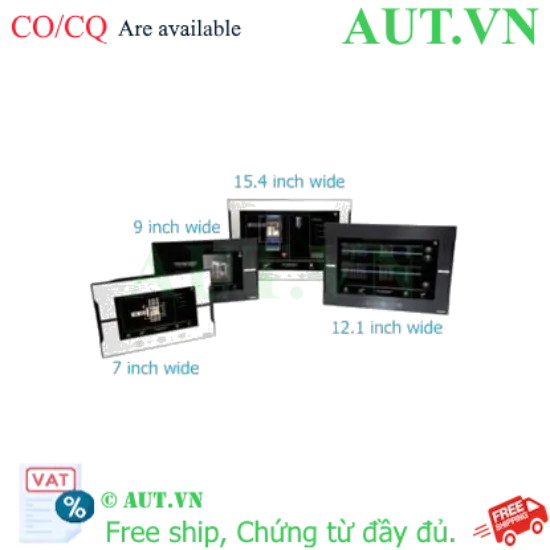

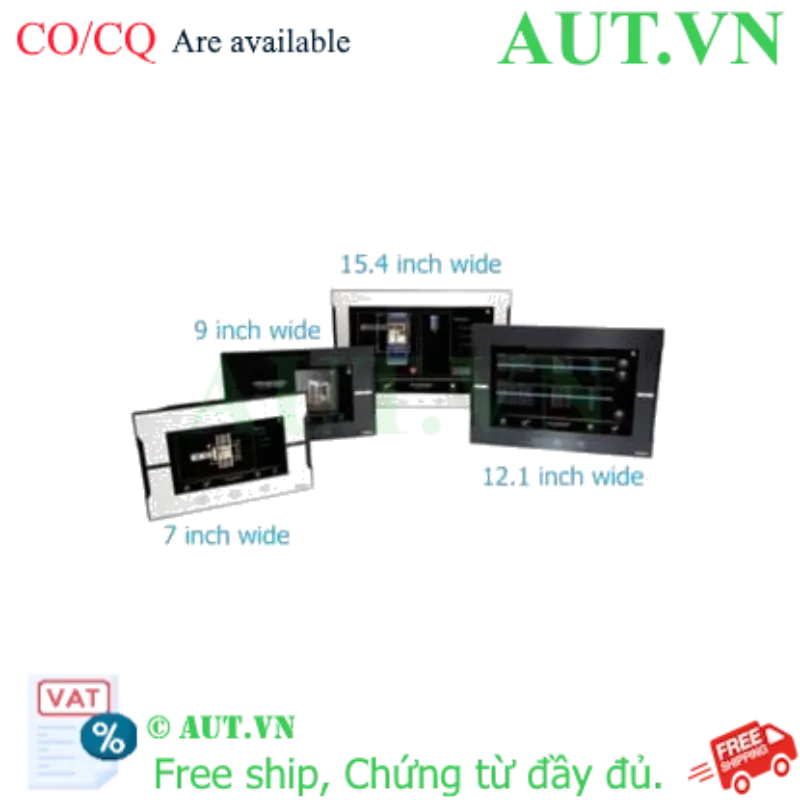

Giới thiệu về Màn hình HMI Omron NA5-9W001S-V1
Màn hình HMI Omron NA5-9W001S-V1 là giải pháp giao tiếp người-máy cao cấp, được thiết kế để tối ưu hóa việc giám sát và điều khiển trong các hệ thống tự động hóa công nghiệp. Với kích thước 9 inch và khả năng hiển thị sắc nét, sản phẩm này không chỉ đóng vai trò là bảng điều khiển mà còn là trung tâm quản lý dữ liệu trực quan, giúp vận hành viên tương tác với hệ thống PLC một cách dễ dàng và chính xác nhất.
Điểm nổi bật của NA5-9W001S-V1
- Hình ảnh sống động: Độ phân giải 800x480 với 16.77 triệu màu giúp hiển thị các biểu đồ, thông số kỹ thuật một cách rõ ràng.
- Kết nối đa dạng: Tích hợp cổng Ethernet cho truyền tải dữ liệu tốc độ cao và RS-232C cho các kết nối truyền thống.
- Độ bền công nghiệp: Đạt chuẩn IP65, cho phép thiết bị hoạt động ổn định trong môi trường khắc nghiệt, chống bụi và tia nước.
- Hệ sinh thái Sysmac: Tích hợp mượt mà với phần mềm Sysmac Studio, giảm thời gian lập trình và triển khai.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Model | NA5-9W001S-V1 |
| Kích thước màn hình | 9 inch (LCD màu TFT) |
| Độ phân giải | 800 × 480 dots |
| Số màu hiển thị | 16.770.000 màu |
| Điện áp nguồn cấp | 24VDC |
| Cổng giao tiếp | 2 x RJ45 (Ethernet), 2 x USB 2.0, 1 x DB9 female (RS-232C) |
| Cấp bảo vệ | IP65 |
| Kích thước khoét lỗ | W261 x H166 mm |
| Kích thước tổng thể | 290 x 190 x 69.1 mm |
| Trọng lượng | 1.8 kg |
| Nhiệt độ vận hành | 0...50°C |
Lợi ích khi sử dụng HMI Omron NA5-9W001S-V1
- Nâng cao hiệu suất: Giao diện trực quan giúp giảm thiểu sai sót trong vận hành và rút ngắn thời gian đào tạo nhân viên.
- Giảm thời gian downtime: Khả năng chẩn đoán lỗi nhanh thông qua màn hình giúp kỹ thuật viên xử lý sự cố kịp thời.
- Độ tin cậy tuyệt đối: Sản phẩm từ thương hiệu Omron Nhật Bản đảm bảo tuổi thọ cao và vận hành bền bỉ 24/7.
Hướng dẫn sử dụng cơ bản (How-to)
- Lắp đặt vật lý: Thực hiện khoét lỗ panel theo kích thước W261 x H166mm và cố định HMI bằng ngàm kẹp đi kèm.
- Đấu nối điện: Cấp nguồn 24VDC đúng cực vào terminal nguồn của thiết bị.
- Kết nối truyền thông: Sử dụng cáp Ethernet hoặc RS-232C để kết nối HMI với PLC Omron (ví dụ: dòng NJ hoặc NX).
- Lập trình: Sử dụng phần mềm Sysmac Studio để thiết kế giao diện, định nghĩa các biến và truyền tải chương trình xuống HMI qua cổng USB hoặc Ethernet.
- Vận hành: Kiểm tra các thông số trên màn hình và điều khiển thiết bị thông qua các nút nhấn ảo trên cảm ứng.
Sản phẩm sử dụng chung và tương thích
Để hệ thống vận hành tối ưu, NA5-9W001S-V1 thường được kết hợp với:
- PLC Omron: Dòng NJ (NJ101, NJ301, NJ501), NX (NX102, NX1P2, NX701) và CJ2H.
- Phụ kiện: Pin dự phòng CJ1W-BAT01, thẻ nhớ SD HMC-SD1 A2 hoặc HMC-SD492.
- Phần mềm: Sysmac Studio Standard Edition.
Ứng dụng thực tế của sản phẩm
Màn hình HMI Omron NA5-9W001S-V1 được ứng dụng rộng rãi trong các lĩnh vực:
- Công nghiệp thực phẩm & đồ uống: Điều khiển dây chuyền đóng gói, chiết rót tự động.
- Sản xuất ô tô: Giám sát cánh tay robot và hệ thống lắp ráp chính xác.
- Xử lý nước thải: Quản lý trạm bơm, điều khiển mức nước và lưu lượng.
- Dược phẩm: Kiểm soát nhiệt độ, áp suất trong các buồng tiệt trùng.
Câu hỏi thường gặp (FAQ)
1. NA5-9W001S-V1 có hỗ trợ tiếng Việt không?
Có, bạn có thể tùy chỉnh ngôn ngữ hiển thị tiếng Việt trong phần mềm lập trình Sysmac Studio.
2. Sản phẩm này có thể kết nối với PLC hãng khác không?
Có, thông qua chuẩn Ethernet/IP hoặc RS-232C, tuy nhiên việc cấu hình sẽ phức tạp hơn so với kết nối cùng hệ sinh thái Omron.
3. Chuẩn IP65 có nghĩa là gì?
IP65 nghĩa là thiết bị hoàn toàn chống bụi và chống được các tia nước áp lực thấp từ mọi hướng, phù hợp cho môi trường xưởng sản xuất.
4. Tôi cần phần mềm nào để lập trình cho màn hình này?
Bạn cần sử dụng phần mềm Sysmac Studio để lập trình và thiết kế giao diện.
5. Màn hình này có hỗ trợ lưu trữ dữ liệu không?
Có, thiết bị hỗ trợ khe cắm thẻ nhớ SD và cổng USB để lưu trữ log dữ liệu hoặc backup chương trình.
6. Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Omron.
7. Có thể thay thế màn hình này bằng model nào nếu không có sẵn?
Bạn nên liên hệ kỹ thuật AUT VN để được tư vấn model thay thế tương đương trong dòng NA series tùy theo kích thước và cổng kết nối.
8. Cổng Ethernet trên HMI dùng để làm gì?
Dùng để kết nối với PLC, máy tính lập trình hoặc kết nối ra server để giám sát từ xa qua mạng nội bộ.
9. Điện áp cấp 24VDC có yêu cầu độ chính xác cao không?
Có, bạn nên sử dụng nguồn DC ổn định để tránh gây nhiễu hoặc làm hỏng linh kiện điện tử bên trong.
10. Tôi có thể mua lẻ phụ kiện như pin hay thẻ nhớ tại AUT VN không?
Có, AUT VN cung cấp đầy đủ các phụ kiện chính hãng đi kèm cho dòng NA5.
Cam Kết Chất Lượng và Dịch Vụ tại AUT VN
Với kho hàng hơn 35.000 sản phẩm, AUT VN tự hào là đối tác tin cậy của quý khách hàng với cam kết:
- Hàng chính hãng 100%.
- Xuất hóa đơn VAT đầy đủ.
- Cung cấp CO/CQ chứng nhận xuất xứ và chất lượng.
- Giá cả cạnh tranh nhất thị trường.
- Hỗ trợ kỹ thuật, cài đặt và hướng dẫn sử dụng miễn phí.
Thông Tin Liên Hệ:
AUT VN - AUT.VN
ĐT/ Zalo: 0968.053.025 | Email: support@aut.vn, sale@aut.vn
Địa chỉ: 07 KĐT Flora Mizuki, Đường Số 1, Bình Hưng, Bình Chánh, Hồ Chí Minh
Nguồn tham khảo: Omron Industrial Automation
