Tôi đang dùng PLC Siemens S7-1200, màn hình NB7W-TW10B có kết nối được không?

Hoàn toàn được. Màn hình này hỗ trợ nhiều driver cho các hãng PLC lớn như Siemens, Mitsubishi, Schneider... bạn chỉ cần chọn đúng driver tương ứng trong phần mềm NB-Designer.

Môi trường xưởng của tôi rất nhiều bụi và tia nước, chuẩn IP65 có đủ an toàn?

Chuẩn IP65 đảm bảo mặt trước của thiết bị chống bụi tuyệt đối và kháng tia nước bắn từ mọi hướng, giúp HMI vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

Tôi có thể thao tác trên màn hình khi đeo găng tay cao su không?

Có. Vì NB7W-TW10B sử dụng công nghệ cảm ứng điện trở (Resistive), phản hồi dựa trên áp lực chạm, nên bạn có thể vận hành dễ dàng bằng găng tay hoặc bút cảm ứng.

Phần mềm NB-Designer có miễn phí không và tôi có thể tải ở đâu?

Phần mềm NB-Designer được Omron cung cấp. Bạn có thể tải từ trang chủ Omron hoặc liên hệ AUT VN để được hỗ trợ cài đặt.

Làm sao để tôi backup (sao lưu) chương trình từ màn hình cũ sang màn hình mới?

Kết nối PC với HMI qua cổng USB-B, mở NB-Designer và sử dụng chức năng 'Upload' để tải chương trình từ thiết bị lên máy tính, sau đó 'Download' xuống thiết bị mới.

Bộ nhớ 512MB có bị đầy khi tôi lưu quá nhiều dữ liệu logging không?

Với 512MB bạn có thể lưu trữ dữ liệu rất lớn. Bạn nên thiết lập chế độ ghi đè (circular logging) để luôn cập nhật những dữ liệu mới nhất.

Tôi cảm thấy điểm chạm bị lệch, tôi có thể tự chỉnh lại không?

Có. Bạn hãy truy cập vào Menu hệ thống (System Menu) trên màn hình và chọn chức năng 'Touch Calibration' để cân chỉnh lại.

Sản phẩm này có hỗ trợ kết nối ra internet để giám sát từ xa không?

NB7W-TW10B tập trung vào điều khiển Local. Để giám sát từ xa, bạn cần kết hợp với một Gateway hoặc PLC hỗ trợ Ethernet/IoT.

Sự khác biệt chính giữa NB7W-TW10B và các mẫu 4 inch là gì?

Kích thước 7 inch cung cấp không gian hiển thị rộng hơn, cho phép vẽ biểu đồ chi tiết hơn và thiết kế nút nhấn lớn hơn.

Mua HMI Omron tại AUT VN có được bảo hành chính hãng không?

Chắc chắn. Tất cả sản phẩm tại AUT VN đều chính hãng, đầy đủ CO/CQ và bảo hành theo tiêu chuẩn nhà sản xuất Omron.

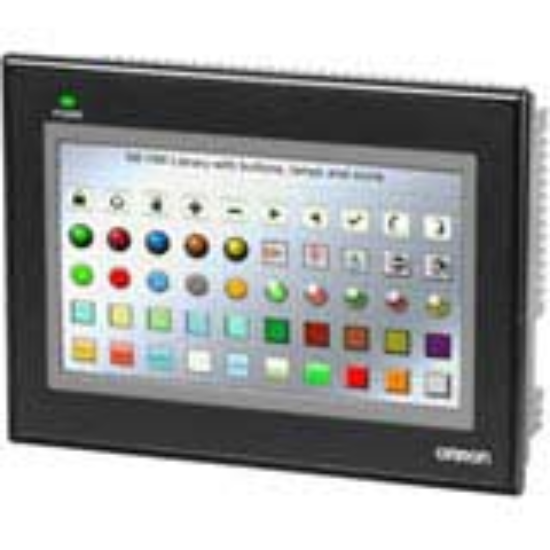

Màn hình HMI Omron NB7W-TW10B 7 Inch - Cảm Ứng Điện Trở, Chuẩn IP65, Kết Nối Đa Năng | AUT VN

Màn hình TFT LCD 7 inch: Độ phân giải 800x480px, hiển thị 65.536 màu sắc nét, trực quan.
Cảm ứng điện trở bền bỉ: Thao tác chính xác, hỗ trợ vận hành ngay cả khi đeo găng tay bảo hộ.
Tiêu chuẩn IP65: Chống bụi tuyệt đối và kháng nước mặt trước, lý tưởng cho môi trường công nghiệp.
Bộ nhớ 512MB: Lưu trữ dữ liệu logging lớn và thiết kế giao diện đồ họa phức tạp.
Tương thích đa PLC: Kết nối linh hoạt với Omron, Siemens, Mitsubishi, Schneider và nhiều hãng khác.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: NB7W-TW10B

Tải xuống mẫu

Giá cũ: 7.765.500 ₫

Giá bán: 6.212.400 ₫

Số lượng:

Giới thiệu về màn hình HMI Omron NB7W-TW10B

Trong kỷ nguyên chuyển đổi số công nghiệp 4.0, việc sở hữu một giao diện vận hành trực quan là yếu tố then chốt để tối ưu hóa năng suất. Màn hình HMI Omron NB7W-TW10B không chỉ đơn thuần là một thiết bị hiển thị, mà là giải pháp giao diện người - máy (Human Machine Interface) chuyên sâu, giúp kết nối con người với hệ thống điều khiển một cách mượt mà và chính xác nhất. Với sự kết hợp hoàn hảo giữa độ bền chuẩn công nghiệp và hiệu suất xử lý mạnh mẽ, NB7W-TW10B giúp doanh nghiệp giảm thiểu sai sót vận hành, rút ngắn thời gian chẩn đoán lỗi và tối ưu hóa quy trình bảo trì hệ thống khi được cung cấp bởi AUT VN.

Điểm nổi bật của HMI Omron NB7W-TW10B

Hiển thị sắc nét, trực quan: Màn hình 7 inch với độ phân giải 800x480 và dải màu 65.536 màu, đảm bảo mọi biểu đồ vận hành và thông số kỹ thuật được hiển thị chi tiết, không bị nhòe.
Khả năng lưu trữ dữ liệu vượt trội: Với bộ nhớ trong lên đến 512MB, các kỹ sư có thể xây dựng hàng chục trang giao diện phức tạp và lưu trữ dữ liệu lịch sử (logging) trong thời gian dài mà không lo đầy bộ nhớ.
Thiết kế bền bỉ cho môi trường khắc nghiệt: Đạt tiêu chuẩn IP65, thiết bị có khả năng chống bụi tuyệt đối và kháng tia nước bắn, đặc biệt phù hợp cho các nhà máy thực phẩm, hóa chất hoặc xưởng cơ khí.
Hệ sinh thái kết nối linh hoạt: Tích hợp cổng RS-232C và USB-B, hỗ trợ driver cho hầu hết các dòng PLC phổ biến hiện nay, giúp việc tích hợp hệ thống trở nên nhanh chóng và đơn giản.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	NB7W-TW10B
Thương hiệu	Omron
Kích thước màn hình	7 inch (TFT LCD)
Độ phân giải	800 × 480 pixel
Số màu hiển thị	65.536 màu
Loại cảm ứng	Cảm ứng điện trở (Resistive)
Bộ nhớ trong	512 MB
Điện áp nguồn cấp	24 VDC
Cổng giao tiếp	1 x RS-232C, 1 x USB-B (Slave)
Cấp bảo vệ	IP65 (Mặt trước)
Kích thước khoét lỗ	191 x 137 mm
Phần mềm lập trình	NB-Designer
Trọng lượng	603g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi đầu tư HMI Omron NB7W-TW10B

Tối ưu hóa hiệu suất vận hành: Giao diện trực quan giúp nhân viên thao tác nhanh hơn, dễ dàng nhận diện sự cố thông qua cảnh báo màu sắc, giảm thiểu thời gian dừng máy (downtime).
Tiết kiệm chi phí dài hạn: Độ bền công nghiệp cao giúp giảm chi phí thay thế. Khả năng tương thích đa PLC cho phép doanh nghiệp nâng cấp hệ thống mà không cần thay đổi toàn bộ HMI.
Rút ngắn thời gian triển khai: Với phần mềm NB-Designer và thư viện hình ảnh phong phú, kỹ sư có thể thiết kế giao diện chuyên nghiệp một cách nhanh chóng.
An tâm tuyệt đối cùng AUT VN: Chúng tôi cam kết cung cấp hàng chính hãng, đầy đủ chứng chỉ CO/CQ và chế độ hỗ trợ kỹ thuật chuyên sâu từ đội ngũ chuyên gia giàu kinh nghiệm.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Gia công mặt tủ: Sử dụng máy cắt CNC để tạo lỗ khoét mặt tủ điện chính xác theo kích thước 191x137mm.
Bước 2 - Lắp đặt vật lý: Đưa màn hình HMI vào lỗ khoét, sử dụng các lẫy khóa cố định từ mặt sau để đảm bảo thiết bị chắc chắn.
Bước 3 - Đấu nối nguồn: Kết nối nguồn 24VDC. Lưu ý kiểm tra chính xác cực tính (+/-) theo sơ đồ hướng dẫn của Omron để tránh hỏng hóc.
Bước 4 - Thiết lập truyền thông: Kết nối HMI với PLC thông qua cáp RS-232C hoặc cáp USB-B chuyên dụng.
Bước 5 - Lập trình và Download: Sử dụng phần mềm NB-Designer để thiết kế giao diện, cấu hình địa chỉ PLC và nạp chương trình xuống HMI.

Sản phẩm thường sử dụng cùng (isRelatedTo)

Để xây dựng một hệ thống tự động hóa hoàn chỉnh, NB7W-TW10B thường được kết hợp cùng các thiết bị sau:

PLC Omron: Các dòng CP1H, CP1L, CJ2M, NX/NJ series để đạt sự đồng bộ cao nhất.
PLC hãng thứ 3: Siemens S7-1200, Mitsubishi FX5U, Schneider Modicon thông qua driver tương ứng.
Phụ kiện kết nối: Cáp truyền thông RS-232C chuyên dụng (ví dụ: XW2Z-200T) hoặc cáp nạp USB.
Bộ nguồn công nghiệp: Nguồn 24VDC chất lượng cao từ Meanwell hoặc Omron để đảm bảo dòng điện ổn định cho thiết bị.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Ngành Thực phẩm & Đồ uống: Giám sát quy trình chiết rót, điều khiển nhiệt độ lò sấy, quản lý dây chuyền đóng gói.
Ngành Nhựa & Bao bì: Vận hành máy ép nhựa, máy thổi chai, theo dõi áp suất thủy lực và chu kỳ máy.
Hệ thống Xử lý nước thải: Quản lý trạm bơm, giám sát nồng độ pH, lưu lượng nước và mức bể.
Sản xuất linh kiện điện tử: Điều khiển cánh tay robot, máy gắp chip SMT, giám sát chất lượng (QC) thời gian thực.

Câu hỏi thường gặp (FAQ)

1. Tôi đang dùng PLC Siemens S7-1200, màn hình NB7W-TW10B có kết nối được không?: Hoàn toàn được. Màn hình này hỗ trợ nhiều driver cho các hãng PLC lớn như Siemens, Mitsubishi, Schneider... bạn chỉ cần chọn đúng driver tương ứng trong phần mềm NB-Designer.
2. Môi trường xưởng của tôi rất nhiều bụi và tia nước, chuẩn IP65 có đủ an toàn?: Chuẩn IP65 đảm bảo mặt trước của thiết bị chống bụi tuyệt đối và kháng tia nước bắn từ mọi hướng, giúp HMI vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
3. Tôi có thể thao tác trên màn hình khi đeo găng tay cao su không?: Có. Vì NB7W-TW10B sử dụng công nghệ cảm ứng điện trở (Resistive), phản hồi dựa trên áp lực chạm, nên bạn có thể vận hành dễ dàng bằng găng tay hoặc bút cảm ứng.
4. Phần mềm NB-Designer có miễn phí không và tôi có thể tải ở đâu?: Phần mềm NB-Designer được Omron cung cấp. Bạn có thể tải từ trang chủ Omron hoặc liên hệ AUT VN để được hỗ trợ cài đặt và hướng dẫn sử dụng.
5. Làm sao để tôi backup (sao lưu) chương trình từ màn hình cũ sang màn hình mới?: Kết nối PC với HMI qua cổng USB-B, mở NB-Designer và sử dụng chức năng "Upload" để tải chương trình từ thiết bị lên máy tính, sau đó "Download" xuống thiết bị mới.
6. Bộ nhớ 512MB có bị đầy khi tôi lưu quá nhiều dữ liệu logging không?: Với 512MB bạn có thể lưu trữ một lượng dữ liệu rất lớn. Tuy nhiên, để tối ưu, bạn nên thiết lập chế độ ghi đè (circular logging) để luôn cập nhật những dữ liệu mới nhất.
7. Tôi cảm thấy điểm chạm bị lệch, tôi có thể tự chỉnh lại không?: Có. Bạn hãy truy cập vào Menu hệ thống (System Menu) trên màn hình và chọn chức năng "Touch Calibration" để cân chỉnh lại các điểm chạm theo hướng dẫn.
8. Sản phẩm này có hỗ trợ kết nối ra internet để giám sát từ xa không?: NB7W-TW10B tập trung vào điều khiển tại chỗ (Local). Để giám sát từ xa, bạn cần kết hợp với một Gateway hoặc PLC hỗ trợ Ethernet/IoT để chuyển tiếp dữ liệu.
9. Sự khác biệt chính giữa NB7W-TW10B và các mẫu 4 inch là gì?: Kích thước 7 inch cung cấp không gian hiển thị rộng hơn, cho phép vẽ biểu đồ chi tiết hơn và thiết kế nút nhấn lớn hơn, giúp giảm thiểu sai sót trong thao tác vận hành.
10. Mua HMI Omron tại AUT VN có được bảo hành chính hãng không?: Chắc chắn. Tất cả sản phẩm tại AUT VN đều là hàng chính hãng, đầy đủ CO/CQ và được bảo hành nghiêm ngặt theo tiêu chuẩn của nhà sản xuất Omron.
