Màn hình HMI Omron NB7W-TW11B 7 Inch - Cổng Ethernet, Chuẩn IP65, Tương Thích Đa PLC | AUT VN

Kết nối Ethernet mạnh mẽ: Tích hợp cổng RJ45 hỗ trợ truyền thông tốc độ cao và nạp chương trình từ xa linh hoạt.
Hiển thị sắc nét: Màn hình TFT 7 inch, độ phân giải WVGA (800x480 pixel), 65.536 màu trực quan.
Độ bền công nghiệp cao: Đạt chuẩn bảo vệ IP65 chống bụi và nước, vận hành ổn định trong môi trường khắc nghiệt.
Tương thích đa nền tảng: Hỗ trợ kết nối mượt mà với nhiều dòng PLC phổ biến: Omron, Siemens, Mitsubishi, Schneider...
Bộ nhớ lưu trữ lớn: Flash 512MB cho phép thiết kế giao diện phức tạp và lưu trữ dữ liệu vận hành chi tiết.

nhà chế tạo: Omron

SKU: NB7W-TW11B

Tải xuống mẫu

7.265.505 ₫

Số lượng:

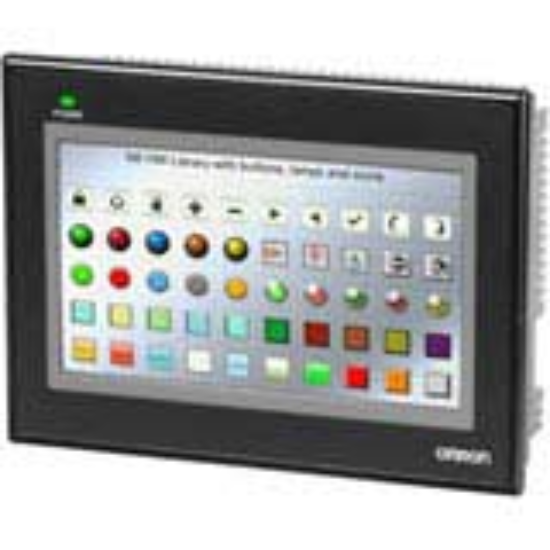

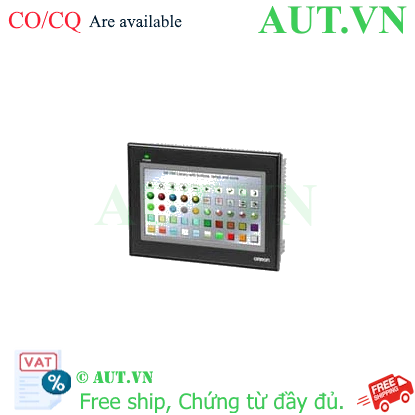

Giới thiệu về Màn hình HMI Omron NB7W-TW11B

Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa giao diện điều khiển là chìa khóa để nâng cao hiệu suất vận hành. Màn hình HMI Omron NB7W-TW11B là giải pháp giao diện người-máy (Human Machine Interface) cao cấp thuộc dòng NB Series của Omron. Với kích thước 7 inch tiêu chuẩn và sự tích hợp vượt trội của cổng Ethernet, NB7W-TW11B không chỉ đơn thuần là thiết bị hiển thị mà còn là cầu nối thông minh, giúp quản lý, giám sát hệ thống thời gian thực một cách chính xác và hiệu quả nhất. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của HMI Omron NB7W-TW11B

Truyền thông Ethernet (RJ45) hiện đại: Đây là ưu điểm vượt trội giúp kỹ thuật viên nạp/xuống chương trình từ xa qua mạng LAN, giảm thiểu thời gian dừng máy (downtime) và không cần can thiệp vật lý trực tiếp.
Độ phân giải WVGA sắc nét: Màn hình TFT 7 inch với 800x480 pixel và 65.536 màu giúp các biểu đồ, thông số và cảnh báo hiển thị rõ ràng, giảm thiểu sai sót trong thao tác vận hành.
Khả năng tương thích "All-in-One": Phá bỏ rào cản thương hiệu, NB7W-TW11B hỗ trợ Driver cho hầu hết các PLC phổ biến như Omron (CJ, CP, NJ, NX), Siemens S7-1200/1500, Mitsubishi FX/Q và Schneider.
Tiêu chuẩn bảo vệ IP65: Mặt trước thiết bị đạt chuẩn IP65, chống bụi tuyệt đối và kháng tia nước, đảm bảo vận hành bền bỉ 24/7 trong môi trường nhà xưởng ẩm ướt hoặc nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Model	NB7W-TW11B
Kích thước màn hình	7 inch (LCD màu TFT)
Độ phân giải	800 x 480 pixel (WVGA)
Số lượng màu sắc	65.536 màu
Loại cảm ứng	Cảm ứng điện trở (Resistive Touch)
Bộ nhớ trong (Flash)	512 MB
Điện áp nguồn	24VDC ± 10%
Cổng giao tiếp	1 x RJ45 (Ethernet), 1 x USB-B (Slave)
Cấp bảo vệ	IP65 (Mặt trước)
Phần mềm lập trình	NB-Designer
Kích thước khoét lỗ	191 x 137 mm
Nhiệt độ vận hành	0 đến 50°C

Lợi ích khi đầu tư HMI Omron NB7W-TW11B

Tối ưu hóa vận hành: Giao diện trực quan giúp người vận hành thao tác chính xác, giảm thiểu sai sót trong điều khiển hệ thống.
Tiết kiệm chi phí: Nhờ khả năng tương thích đa PLC, doanh nghiệp dễ dàng nâng cấp hoặc tích hợp thêm thiết bị từ nhiều hãng khác nhau mà không cần thay thế toàn bộ hệ thống.
Giảm thiểu Downtime: Khả năng chẩn đoán lỗi trực tiếp và nạp chương trình qua Ethernet giúp kỹ thuật viên xử lý sự cố nhanh chóng từ xa.
Độ tin cậy Nhật Bản: Sản phẩm vận hành ổn định trong môi trường công nghiệp nặng, giảm chi phí bảo trì và thay thế định kỳ.

Hướng dẫn lắp đặt và vận hành (How-to)

Chuẩn bị: Cắt lỗ panel chính xác 191x137mm. Đảm bảo nguồn cấp 24VDC ổn định và đúng cực.
Lắp đặt: Đặt HMI vào lỗ khoét, siết chặt kẹp cố định đi kèm để đảm bảo độ kín khít đạt chuẩn IP65.
Kết nối: Đấu nối nguồn 24VDC và kết nối cáp Ethernet (RJ45) để truyền thông với PLC và máy tính.
Thiết kế giao diện: Sử dụng phần mềm NB-Designer để tạo các trang điều khiển và gán Tag tương ứng với địa chỉ vùng nhớ PLC.
Nạp chương trình: Kết nối PC với HMI qua USB hoặc Ethernet, chọn lệnh "Download" để truyền dữ liệu xuống thiết bị.
Vận hành: Kiểm tra thực tế các nút nhấn, giá trị hiển thị và hiệu chỉnh trước khi vận hành chính thức.

Sản phẩm sử dụng chung với (isRelatedTo)

Để đạt hiệu quả vận hành cao nhất, HMI Omron NB7W-TW11B nên được kết hợp cùng:

PLC Omron: Các dòng CP1H, CP1L, CJ2M, NJ, NX Series.
PLC hãng khác: Siemens S7-1200/1500, Mitsubishi FX5U, Schneider Modicon.
Phụ kiện hỗ trợ: Cáp Ethernet công nghiệp chống nhiễu, Nguồn tổ ong 24VDC (Omron S8VK), khung bảo vệ màn hình.

Ứng dụng thực tế của sản phẩm (PropertyValue)

HMI Omron NB7W-TW11B được tin dùng trong nhiều lĩnh vực công nghiệp:

Ngành thực phẩm & đồ uống: Điều khiển máy chiết rót, hệ thống đóng gói, giám sát nhiệt độ lò sấy.
Sản xuất điện tử: Điều khiển băng tải, cánh tay robot gắp sản phẩm, quản lý lỗi real-time.
Xử lý nước thải & Môi trường: Giám sát mức nước, điều khiển trạm bơm, theo dõi chỉ số pH.
Máy CNC & Tự động hóa: Hiển thị thông số gia công, điều khiển vận hành máy phay, tiện tự động.

Câu hỏi thường gặp (FAQ)

1. Màn hình NB7W-TW11B có kết nối được với PLC Siemens S7-1200 không?: Có, sản phẩm hỗ trợ đầy đủ Driver cho PLC Siemens, kết nối mượt mà qua Ethernet hoặc RS-232/485.
2. Tôi có thể tải phần mềm NB-Designer ở đâu?: Omron cung cấp phần mềm này cho khách hàng. Quý khách vui lòng liên hệ AUT VN để được hướng dẫn tải và cài đặt bản mới nhất.
3. Việc nạp chương trình qua Ethernet có lợi ích gì?: Cho phép nạp chương trình từ xa qua mạng LAN mà không cần di chuyển đến tận máy, giúp tiết kiệm thời gian và tăng tính an toàn.
4. Tiêu chuẩn IP65 bảo vệ thiết bị như thế nào?: IP65 giúp chống bụi hoàn toàn và chống tia nước bắn, rất phù hợp cho môi trường sản xuất thực phẩm hoặc nơi có độ ẩm cao.
5. Bộ nhớ 512MB có đủ cho các giao diện phức tạp không?: Hoàn toàn đủ. Bạn có thể thiết kế hàng trăm trang giao diện, chèn hình ảnh đồ họa chất lượng và lưu trữ data log mà không lo tràn bộ nhớ.
6. Sự khác biệt giữa NB7W-TW11B và NB7W-TW01B là gì?: Điểm khác biệt cốt lõi là NB7W-TW11B tích hợp sẵn cổng Ethernet cho truyền thông tốc độ cao, trong khi TW01B tập trung vào truyền thông Serial.
7. AUT VN có hỗ trợ lập trình HMI cho khách hàng không?: Có, AUT VN cung cấp dịch vụ tư vấn kỹ thuật, hỗ trợ cài đặt và hướng dẫn lập trình cơ bản cho khách hàng mua sản phẩm.
8. Màn hình cảm ứng điện trở có ưu điểm gì?: Cho phép người vận hành thao tác chính xác ngay cả khi đang đeo găng tay bảo hộ công nghiệp dày.
9. Sản phẩm này được bảo hành bao lâu?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Vui lòng liên hệ Hotline 0968.053.025 để biết chi tiết.
10. Tôi có thể mua lẻ cáp Ethernet công nghiệp tại AUT VN không?: Có, AUT VN cung cấp đầy đủ các loại cáp truyền thông chống nhiễu và nguồn 24VDC chuyên dụng cho HMI.
11. Thiết bị có hỗ trợ đa ngôn ngữ không?: Có, phần mềm NB-Designer cho phép thiết lập nhiều ngôn ngữ, thuận tiện cho nhà máy có chuyên gia nước ngoài.
12. Cách sao lưu dữ liệu từ HMI ra máy tính?: Bạn có thể sử dụng cổng USB Slave hoặc thông qua kết nối Ethernet bằng phần mềm NB-Designer để backup dữ liệu.
