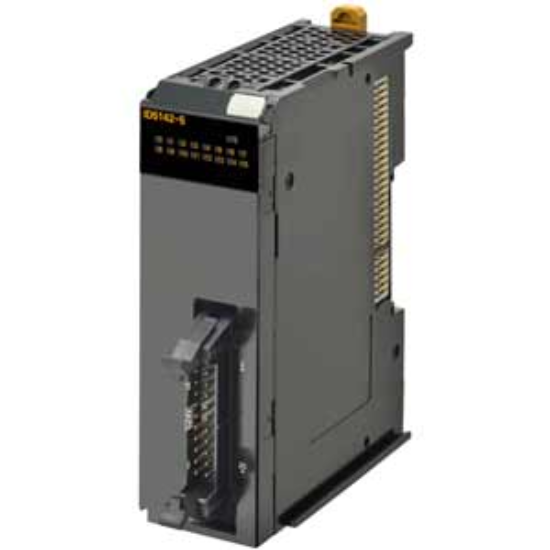

Giới thiệu PLC Omron NX-ID5142-5 - Giải pháp thu thập tín hiệu số cao cấp cho Sysmac NX
PLC Omron NX-ID5142-5 là mô-đun ngõ vào số (Digital Input Module) hiệu suất cao, thuộc dòng Sysmac NX-series tiên tiến nhất của Omron. Trong kỷ nguyên tự động hóa 4.0, module này đóng vai trò là "giác quan" cực kỳ nhạy bén, giúp tiếp nhận chính xác các tín hiệu từ cảm biến, công tắc hành trình và các thiết bị ngoại vi để truyền tải về bộ điều khiển trung tâm.
Với thiết kế hướng tới sự linh hoạt tuyệt đối, NX-ID5142-5 không chỉ giải quyết bài toán về mật độ I/O mà còn giúp kỹ sư dễ dàng tích hợp các loại cảm biến khác nhau (NPN/PNP) mà không cần thay đổi cấu hình phần cứng phức tạp. Đây là sự lựa chọn hàng đầu để tối ưu hóa không gian và nâng cao độ tin cậy cho hệ thống máy móc công nghiệp hiện đại.
Điểm nổi bật vượt trội của mô-đun NX-ID5142-5
- Khả năng tương thích Sink/Source linh hoạt: Đây là ưu điểm lớn nhất giúp bạn kết nối trực tiếp với cả cảm biến loại NPN và PNP. Điều này giúp giảm chi phí dự phòng linh kiện và tăng tính linh động khi thiết kế hệ thống.
- Mật độ I/O cực cao trong thiết kế siêu mỏng: Với chiều rộng chỉ 30mm nhưng sở hữu tới 16 kênh đầu vào, sản phẩm giúp tối ưu hóa không gian tủ điện, cực kỳ lý tưởng cho các dòng máy CNC hoặc robot có không gian lắp đặt hạn chế.
- Độ ổn định tín hiệu nhờ đầu nối MIL: Thay vì sử dụng terminal vít dễ bị lỏng do rung động, Omron sử dụng đầu nối MIL (MIL Connector) chuyên dụng, đảm bảo tín hiệu truyền tải luôn sạch, tốc độ cao và chống nhiễu cực tốt.
- Tiêu chuẩn công nghiệp quốc tế: Sản phẩm đạt đầy đủ các chứng chỉ khắt khe như CE, IEC, UL, đảm bảo vận hành bền bỉ trong môi trường nhà máy khắc nghiệt, nhiều nhiễu điện từ.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết thông số |
|---|
| Model | NX-ID5142-5 |
| Loại mô-đun | Mô-đun ngõ vào số (Digital Input Module) |
| Số điểm ngõ vào | 16 điểm (16-point) |
| Chế độ ngõ vào | Sink/Source (Hỗ trợ NPN/PNP) |
| Điện áp đầu vào định mức | 24 VDC |
| Kiểu kết nối | Đầu nối MIL (MIL Connector) |
| Kích thước (CxRxS) | 100 mm x 30 mm x 71 mm |
| Nhiệt độ vận hành | 0 đến 55 °C |
| Tiêu chuẩn an toàn | CE, IEC, UL |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích kinh tế và kỹ thuật khi sử dụng NX-ID5142-5
- Tối ưu chi phí đầu tư: Nhờ khả năng hỗ trợ cả NPN và PNP, doanh nghiệp không cần mua nhiều loại module khác nhau cho các cảm biến khác nhau, giảm tồn kho linh kiện dự phòng.
- Rút ngắn thời gian lắp đặt & bảo trì: Đầu nối MIL giúp việc đấu nối hàng loạt dây tín hiệu nhanh chóng và chính xác hơn nhiều so với đấu nối vít truyền thống, giảm thiểu sai sót do con người.
- Nâng cao tuổi thọ hệ thống: Khả năng chống rung và xử lý tín hiệu tốc độ cao giúp loại bỏ các lỗi chập chờn tín hiệu, đảm bảo máy móc vận hành liên tục không dừng đột ngột.
Hướng dẫn lắp đặt và cấu hình nhanh (How-to)
- Bước 1: Lắp đặt vật lý: Gắn mô-đun lên thanh ray DIN 35mm. Đảm bảo mô-đun được cắm chặt vào thanh bus của dòng Sysmac NX-series để kết nối dữ liệu.
- Bước 2: Đấu nối tín hiệu: Sử dụng cáp kết nối MIL chuyên dụng. Kiểm tra sơ đồ đấu nối nguồn 24VDC và xác định chế độ Sink/Source tương ứng với loại cảm biến (NPN hoặc PNP) bạn đang dùng.
- Bước 3: Cấu hình phần mềm: Sử dụng phần mềm Sysmac Studio. Thực hiện lệnh quét thiết bị (Scan) để phần mềm tự động nhận diện NX-ID5142-5 trong cấu hình hệ thống.
- Bước 4: Kiểm tra vận vận hành: Kích hoạt thiết bị ngoại vi và quan sát đèn LED chỉ thị trên mặt trước module để xác nhận tín hiệu đầu vào đã được nhận chính xác.
Sản phẩm liên quan (isRelatedTo)
Để xây dựng một hệ thống điều khiển hoàn chỉnh, quý khách nên kết hợp cùng:
- Bộ điều khiển trung tâm: CPU Omron dòng NX-series (ví dụ: NX1P2, NX102).
- Mô-đun ngõ ra: Module Digital Output (Dòng NX-OC) hoặc Analog Output.
- Phụ kiện kết nối: Cáp kết nối MIL chuyên dụng và thanh ray DIN PFP-100N.
Ứng dụng thực tế (Application)
Module PLC Omron NX-ID5142-5 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Ngành đóng gói & thực phẩm: Kiểm soát vị trí bao bì, đếm sản phẩm qua cảm biến quang/tiệm cận.
- Sản xuất ô tô & điện tử: Giám sát trạng thái cánh tay robot, công tắc hành trình trong dây chuyền lắp ráp chính xác cao.
- Hệ thống kho thông minh: Điều khiển băng tải và nhận tín hiệu phân loại hàng hóa tự động.
- Máy CNC & Chế tạo: Thu thập tín hiệu an toàn (Safety) và các giới hạn (Limit Switch).
Câu hỏi thường gặp (FAQ)
1. PLC Omron NX-ID5142-5 có tương thích với dòng CJ không?
Không, sản phẩm này được thiết kế chuyên biệt cho hệ sinh thái Sysmac NX-series. Để dùng cho dòng CJ, bạn cần chọn các module thuộc dòng CJ-series.
2. Tại sao tôi nên chọn module hỗ trợ cả Sink và Source?
Tính năng này mang lại sự linh hoạt tuyệt đối, giúp bạn dùng được cả cảm biến NPN và PNP mà không cần thêm bộ chuyển đổi, giúp tiết kiệm chi phí và không gian tủ điện.
3. Đầu nối MIL có ưu điểm gì so với terminal vít?
Đầu nối MIL giúp đấu nối cực nhanh, chống rung động cực tốt và đảm bảo tín hiệu không bị chập chờn trong môi trường máy móc rung mạnh.
4. Tôi cần phần mềm gì để lập trình cho module này?
Bạn bắt buộc phải sử dụng phần mềm chuyên dụng Sysmac Studio của Omron.
5. Module này có khả năng chống nhiễu tốt không?
Có, sản phẩm đạt tiêu chuẩn công nghiệp về chống nhiễu điện từ (EMC), đảm bảo tín hiệu đầu vào luôn sạch và ổn định.
6. Mua hàng tại AUT VN có được cam kết chính hãng không?
Chắc chắn! AUT VN cam kết cung cấp hàng chính hãng Omron 100%, đầy đủ chứng chỉ CO/CQ.
7. Tôi có thể nhận hóa đơn VAT khi mua hàng tại AUT VN không?
Có, AUT VN xuất hóa đơn VAT đầy đủ và minh bạch cho tất cả khách hàng doanh nghiệp.
8. Điện áp hoạt động của module này là bao nhiêu?
Module hoạt động với điện áp chuẩn công nghiệp là 24VDC.
9. Làm thế nào để biết module đang nhận tín hiệu?
Bạn chỉ cần quan sát hệ thống đèn LED chỉ thị trên mặt trước của module. Khi có tín hiệu, đèn LED tương ứng sẽ sáng lên.
10. Hàng có sẵn tại kho không và giao trong bao lâu?
AUT VN luôn cố gắng duy trì hàng sẵn kho. Với các đơn hàng có sẵn, chúng tôi hỗ trợ giao hàng nhanh trong 24h tại TP.HCM.
