Giới thiệu Rơ le trung gian Omron MM2B AC6
Rơ le trung gian Omron MM2B AC6 là thiết bị đóng ngắt điện cao cấp được thiết kế để giải quyết bài toán điều khiển các tải có dòng điện lớn trong hệ thống tự động hóa. Với dòng định mức lên đến 15A và cấu hình DPDT, sản phẩm cho phép điều khiển độc lập hai mạch điện song song, đảm bảo tính linh hoạt và độ chính xác cực cao. Sản phẩm được sản xuất bởi Omron - thương hiệu hàng đầu Nhật Bản, mang lại sự an tâm tuyệt đối về độ bền và tính ổn định trong môi trường công nghiệp khắc nghiệt.
Điểm nổi bật của Omron MM2B AC6
- Khả năng chịu tải vượt trội: Khác với các dòng rơ le thông thường, MM2B AC6 có khả năng chịu dòng lên đến 15A, phù hợp cho cả tải trở và tải cảm công suất lớn.
- Tiếp điểm Bạc (Ag) siêu bền: Sử dụng vật liệu bạc cao cấp giúp tối ưu hóa khả năng dẫn điện, giảm thiểu hồ quang điện và ngăn ngừa tình trạng dính tiếp điểm.
- Thiết kế Screw Terminal an toàn: Kiểu kết nối chân vít giúp việc đấu nối dây dẫn trở nên chắc chắn, chống rung lắc và loại bỏ hoàn toàn nguy cơ lỏng lẻo gây chập cháy.
- Độ tin cậy Nhật Bản: Vận hành ổn định với tần suất đóng ngắt cao, tuổi thọ thiết bị cực dài, giảm thiểu chi phí bảo trì.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật kỹ thuật |
Giá trị chi tiết |
| Cuộn dây (Coil) |
Điện áp định mức |
6 VAC |
| Tần số vận hành |
50 Hz: 790 mA | 60 Hz: 655 mA |
| Điện trở cuộn dây |
1.1 Ω |
| Điện áp hút (Pick-up) |
Tối đa 80% điện áp định mức |
| Điện áp nhả (Drop-out) |
Tối thiểu 25% (50Hz) / 30% (60Hz) |
| Công suất tiêu thụ |
Khởi động: ~4.1 VA | Định mức: ~3.5 VA |
| Tiếp điểm (Contact) |
Tải định mức (Rated Load) |

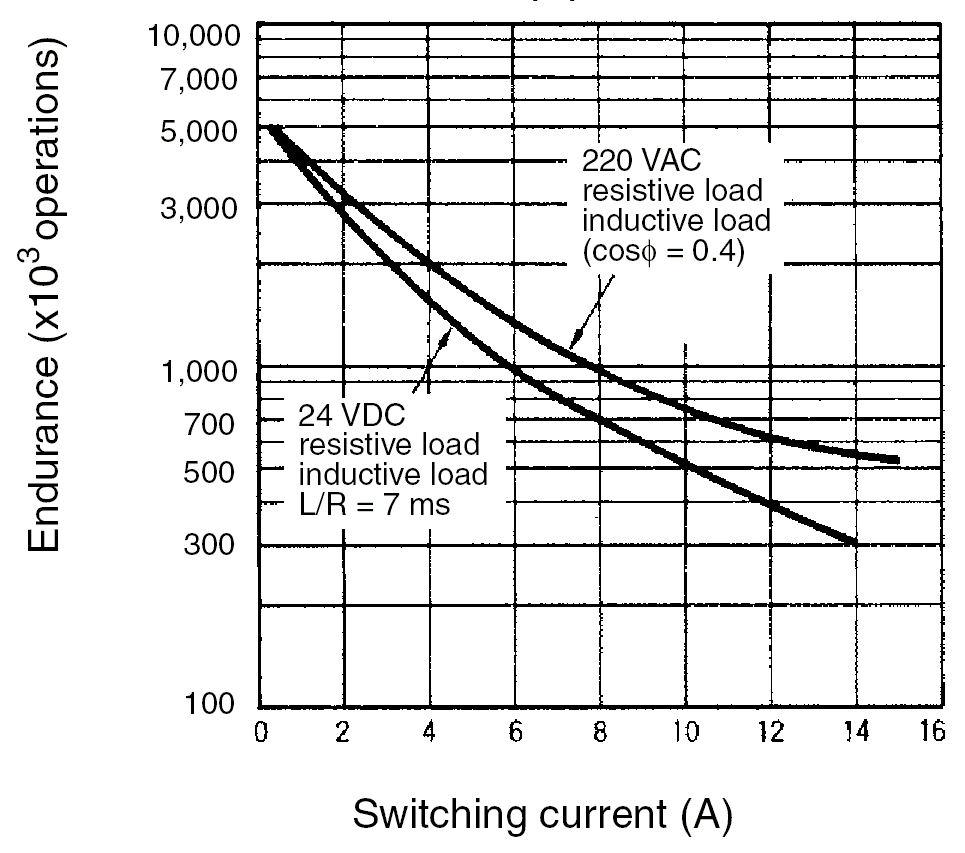

220 VAC 15A (Tải trở cosφ=1) | 220 VAC 15A (Tải cảm cosφ=0.4) | 24 VDC 10A |
| Điện áp tiếp điểm tối đa |
250 VAC / 250 VDC |
| Dòng điện tiếp điểm tối đa |
AC: 15 A | DC: 15 A |
| Công suất đóng ngắt tối đa |
3300 VA (AC) | 240 W (DC) |
| Cấu hình tiếp điểm |
DPDT (2 Cực 2 Tiếp điểm) |
| Vật liệu tiếp điểm |
Bạc (Ag) |
| Kiểu kết nối |

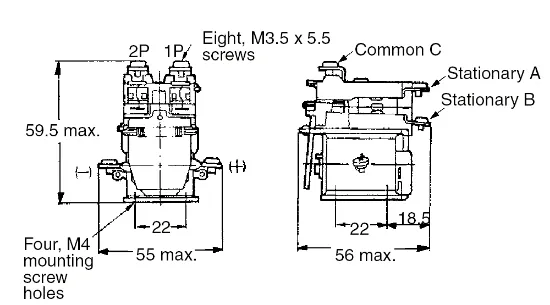

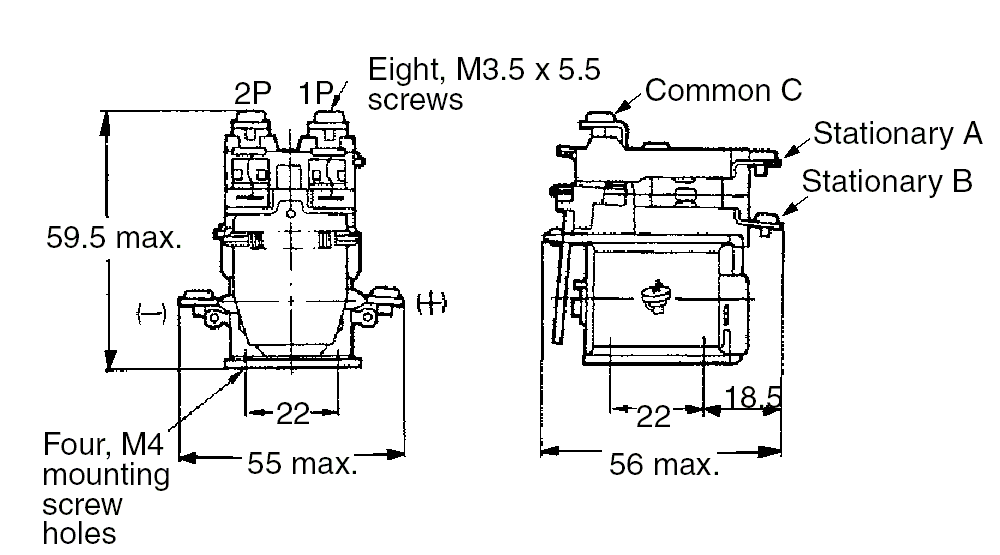

Chân vít (Screw terminal) |
Nguồn tham khảo: Omron Industrial Automation Official
Lợi ích khi đầu tư Rơ le Omron MM2B AC6
- An toàn hệ thống: Với khả năng chịu tải 15A, sản phẩm ngăn ngừa tình trạng quá nhiệt và cháy nổ tiếp điểm khi điều khiển các thiết bị công suất lớn.
- Tối ưu chi phí: Độ bền vượt trội giúp giảm tần suất thay thế linh kiện, giúp doanh nghiệp tiết kiệm chi phí vận hành và tránh lãng phí thời gian dừng máy (Downtime).
- Lắp đặt linh hoạt: Thiết kế chuẩn công nghiệp, dễ dàng tích hợp vào các tủ điện điều khiển hiện có.
Hướng dẫn sử dụng (How to use)
- Bước 1 - Kiểm tra nguồn cấp: Đảm bảo nguồn cấp cho cuộn dây là nguồn xoay chiều 6VAC. Không sử dụng nguồn DC để tránh làm cháy cuộn dây.
- Bước 2 - Đấu nối cuộn dây: Kết nối hai đầu dây nguồn 6VAC vào hai chân cực của cuộn dây rơ le theo sơ đồ.
- Bước 3 - Đấu nối tải: Xác định chính xác các chân COM (Chân chung), NO (Thường mở) và NC (Thường đóng) để đấu nối mạch điều khiển.
- Bước 4 - Siết chặt kết nối: Sử dụng tua vít phù hợp để siết chặt các đầu vít terminal, đảm bảo tiếp xúc điện tốt nhất.
- Bước 5 - Kiểm tra vận hành: Cấp nguồn và sử dụng đồng hồ VOM kiểm tra trạng thái đóng/ngắt của tiếp điểm trước khi đưa vào vận hành thực tế.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống vận hành hoàn hảo và chuyên nghiệp, bạn nên kết hợp cùng:
- Đế rơ le Omron (Socket): Hỗ trợ lắp đặt trên thanh DIN Rail và giúp thay thế rơ le cực nhanh mà không cần tháo dây.
- Thanh ray DIN (DIN Rail): Phụ kiện tiêu chuẩn để cố định đế rơ le trong tủ điện.
- Thiết bị bảo vệ (Aptomat/Cầu chì): Bảo vệ hệ thống khỏi các sự cố quá tải hoặc ngắn mạch điện.
Ứng dụng thực tế (Application)
- Điều khiển động cơ: Kích hoạt Contactor để điều khiển các động cơ điện công nghiệp.
- Hệ thống HVAC: Điều khiển van điện từ (Solenoid), quạt gió, máy nén trong các hệ thống điều hòa trung tâm.
- Tự động hóa nhà máy: Chuyển đổi tín hiệu điều khiển từ PLC sang các thiết bị chấp hành dòng lớn.
- Hệ thống chiếu sáng: Điều khiển các dàn đèn công suất lớn trong nhà xưởng, kho bãi.
FAQ - Câu hỏi thường gặp
1. Rơ le Omron MM2B AC6 tại AUT VN có phải hàng chính hãng không?
Trả lời: Chắc chắn 100%. AUT VN cam kết cung cấp hàng Omron chính hãng, đầy đủ CO/CQ và hóa đơn VAT cho mọi đơn hàng dự án.
2. Tôi có thể dùng nguồn 6VDC cho rơ le này không?
Trả lời: Tuyệt đối KHÔNG. Đây là model AC6 (6VAC). Việc dùng nguồn DC sẽ làm hỏng cuộn dây ngay lập tức.
3. Dòng điện 15A có dùng được cho tải cảm không?
Trả lời: Có, sản phẩm chịu được 15A cho tải trở và 15A cho tải cảm (cosφ=0.4) tại 220VAC. Tuy nhiên cần kiểm tra kỹ thông số để đảm bảo an toàn.
4. Cấu hình DPDT là gì?
Trả lời: DPDT (Double Pole Double Throw) nghĩa là rơ le có 2 cực độc lập, mỗi cực cung cấp một cặp tiếp điểm Thường đóng (NC) và Thường mở (NO).
5. Tại sao tiếp điểm của rơ le bị dính?
Trả lời: Có thể do quá tải dòng điện hoặc tần suất đóng ngắt quá cao. Sử dụng tiếp điểm bạc (Ag) của Omron sẽ giúp giảm thiểu tối đa tình trạng này.
6. Sản phẩm này có cần đế để lắp vào tủ điện không?
Trả lời: Để lắp lên thanh ray DIN một cách gọn gàng và chuyên nghiệp, bạn nên mua thêm đế rơ le (Socket) tương ứng.
7. Làm sao để biết rơ le còn hoạt động tốt?
Trả lời: Bạn có thể dùng đồng hồ vạn năng (VOM) để đo điện trở cuộn dây và kiểm tra thông mạch của các tiếp điểm khi có nguồn cấp.
8. AUT VN có giao hàng nhanh không?
Trả lời: Chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại khu vực nội thành TP.HCM và giao hàng toàn quốc qua các đơn vị vận chuyển uy tín.
9. Tôi mua số lượng lớn cho dự án có được giá sỉ không?
Trả lời: Có, AUT VN luôn có chính sách chiết khấu cực kỳ hấp dẫn cho khách hàng dự án và đại lý. Liên hệ Zalo 0968.053.025 để nhận báo giá.
10. Chính sách bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành theo đúng tiêu chuẩn của hãng Omron, đảm bảo quyền lợi cao nhất cho khách hàng.
