Rơ le trung gian Omron MY4Z-02 DC24 4PDT - Tiếp điểm mạ vàng, Chân PCB, Chống oxy hóa

Thương hiệu: Omron (Nhật Bản) - Phân phối chính hãng bởi AUT VN
Cấu hình: 4PDT (4 cực) với tiếp điểm chẻ (Bifurcated) mạ vàng cao cấp
Điện áp cuộn dây: 24VDC - Vận hành ổn định, độ nhạy cao
Đặc điểm kỹ thuật: Chân PCB (Dẹt) chuyên dụng cho bảng mạch điện tử
Ưu điểm: Xử lý tín hiệu logic siêu nhỏ, chống ăn mòn và oxy hóa tuyệt đối
Dòng định mức: 3A (AC/DC), đảm bảo an toàn cho hệ thống điều khiển

nhà chế tạo: Omron

SKU: MY4Z-02 DC24

Tải xuống mẫu

Giá cũ: 409.500 ₫

Giá bán: 327.600 ₫

Số lượng:

Giới thiệu Rơ le trung gian Omron MY4Z-02 DC24

Rơ le trung gian Omron MY4Z-02 DC24 là linh kiện điện tử cao cấp được thiết kế chuyên biệt cho các hệ thống tự động hóa yêu cầu độ chính xác tuyệt đối và độ tin cậy cao. Điểm khác biệt cốt lõi của dòng MY4Z-02 chính là công nghệ tiếp điểm chẻ (Bifurcated) mạ vàng, giúp tối ưu hóa việc truyền dẫn các tín hiệu logic cực nhỏ (low-level signals) mà không gặp hiện tượng nhiễu hoặc sụt áp. Tại AUT VN, chúng tôi cung cấp sản phẩm Omron chính hãng, giải pháp hoàn hảo cho các mạch PLC, máy tính công nghiệp và thiết bị đo lường chính xác.

Điểm nổi bật vượt trội của Omron MY4Z-02

Tiếp điểm Bifurcated mạ vàng: Cấu trúc tiếp điểm phân nhánh kết hợp với lớp mạ vàng (Au) giúp tăng diện tích tiếp xúc, giảm điện trở tiếp xúc xuống mức thấp nhất, đảm bảo tín hiệu truyền đi luôn "sạch" và chính xác.
Khả năng chống oxy hóa tuyệt đối: Lớp mạ vàng ngăn chặn hiệu quả sự ăn mòn từ môi trường, giúp rơ le duy trì tuổi thọ vận hành lâu dài, giảm thiểu rủi ro hỏng hóc trong điều kiện công nghiệp khắc nghiệt.
Thiết kế 4PDT linh hoạt: Với 4 cực điều khiển độc lập, sản phẩm cho phép quản lý nhiều mạch điện cùng lúc, giúp tối ưu hóa không gian thiết kế trên bảng mạch PCB.
Tiêu chuẩn chất lượng Nhật Bản: Sản phẩm Omron nổi tiếng với độ bền cơ học và điện học, giúp doanh nghiệp giảm thiểu tối đa thời gian dừng máy (downtime).

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Điện áp cuộn dây (Coil voltage)	24 VDC (Dòng tiêu thụ: 36.9 mA)
Điện trở cuộn dây (Coil resistance)	650 Ω

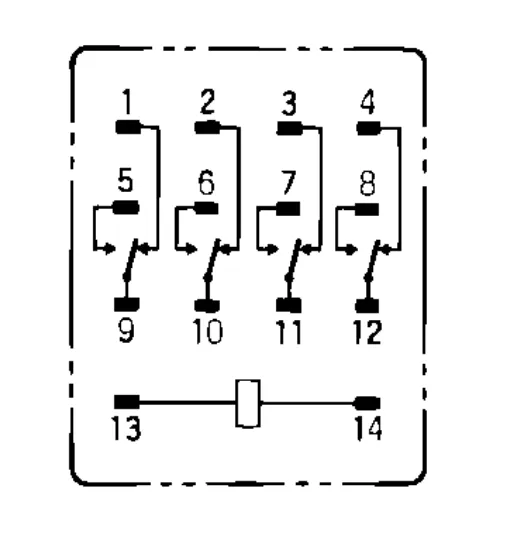

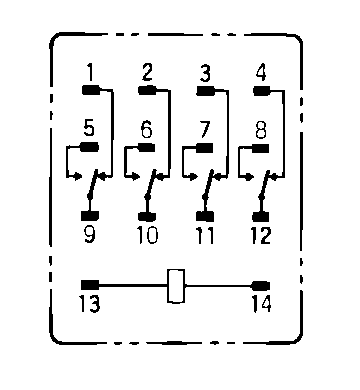

Cấu hình tiếp điểm (Contact form)	4PDT (4 cực 4 chuyển đổi)
Loại tiếp điểm (Contact type)	Bifurcated (Tiếp điểm chẻ/phân nhánh)
Vật liệu tiếp điểm (Contact material)	Mạ vàng (Au) + Bạc (Ag)
Điện áp tiếp điểm tối đa (Max contact voltage)	250 VAC / 125 VDC
Dòng điện tiếp điểm tối đa (Max contact current)	3A (AC) / 3A (DC)

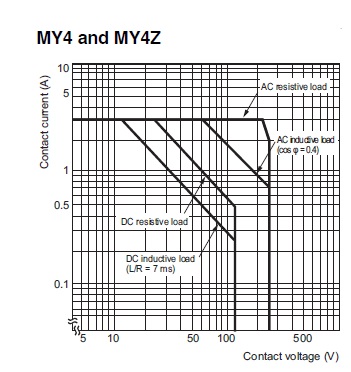

Công suất chuyển mạch tối đa	660 VA (tải trở) / 72 W (tải trở)
Kiểu chân kết nối (Terminal type)	Chân cắm PCB (PCB Terminal - Chân dẹt)
Cấp bảo vệ (Protection class)	Loại kín có nắp che (Closed type)

Nguồn tham khảo: Omron Industrial Automation Official Website

Lợi ích khi sử dụng Rơ le Omron MY4Z-02 DC24

Độ tin cậy tín hiệu tuyệt đối: Loại bỏ hoàn toàn hiện tượng chập chờn, mất tín hiệu trong các mạch điều khiển PLC và cảm biến nhạy cảm.
Tiết kiệm chi phí vận hành: Nhờ khả năng chống oxy hóa vượt trội, chu kỳ thay thế linh kiện được kéo dài, giảm chi phí bảo trì cho nhà máy.
Tối ưu diện tích lắp đặt: Thiết kế nhỏ gọn, tích hợp 4 cực điều khiển giúp tinh gọn sơ đồ mạch in (PCB Layout).
Bảo vệ thiết bị ngoại vi: Cách ly điện áp và bảo vệ các module PLC đắt tiền khỏi các sự cố đoản mạch hoặc quá tải từ tải ngoài.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra nguồn cấp - Sử dụng đồng hồ VOM kiểm tra nguồn DC 24V đảm bảo đúng điện áp định mức cho cuộn dây.
Bước 2: Kết nối cuộn dây - Đấu nối hai đầu cuộn dây vào nguồn điều khiển (PLC hoặc bộ nguồn DC), lưu ý đúng cực tính (+/-) nếu có diode bảo vệ.
Bước 3: Đấu nối tiếp điểm - Kết nối các chân 4PDT vào mạch logic hoặc tải theo sơ đồ kỹ thuật của hệ thống.
Bước 4: Lắp đặt lên PCB - Cắm các chân dẹt của rơ le vào lỗ tương ứng trên bảng mạch PCB và thực hiện hàn thiếc chuyên dụng để đảm bảo kết nối cơ khí chắc chắn.
Bước 5: Vận hành thử - Kích hoạt tín hiệu điều khiển để kiểm tra trạng thái đóng/ngắt của các tiếp điểm trước khi đưa vào vận hành chính thức.

Sản phẩm sử dụng chung với

Để hệ thống đạt hiệu suất cao nhất, Omron MY4Z-02 DC24 nên được kết hợp cùng:

Socket trung gian Omron: Loại chuyên dụng cho chân PCB để dễ dàng thay thế.
Bộ nguồn DC 24V chính hãng: Đảm bảo điện áp ổn định, không gợn sóng để bảo vệ cuộn dây rơ le.
Module PLC Output: Sử dụng làm rơ le đệm cho các ngõ ra transistor của PLC.
Tủ điện điều khiển: Lắp đặt trong môi trường tủ điện tiêu chuẩn để tránh bụi bẩn và độ ẩm cao.

Ứng dụng thực tế của sản phẩm

Hệ thống PLC & Công nghiệp: Chuyển mạch tín hiệu điều khiển trong các dây chuyền tự động hóa.
Thiết bị đo lường: Sử dụng trong các máy đo, cảm biến yêu cầu độ nhạy tín hiệu cực cao và chống nhiễu.
Sản xuất linh kiện điện tử: Điều khiển các cơ cấu chấp hành nhỏ trong máy SMT, máy lắp ráp chính xác.
Mạch logic nhạy cảm: Ứng dụng trong các bo mạch điều khiển yêu cầu khả năng chống oxy hóa tiếp điểm tuyệt đối.

Câu hỏi thường gặp (FAQ)

1. Rơ le MY4Z-02 DC24 khác gì so với dòng MY thông thường?
Dòng MY4Z-02 có tiếp điểm dạng Bifurcated mạ vàng, chuyên xử lý tín hiệu cực nhỏ và nhạy cảm, trong khi dòng MY thường dùng cho tải dòng điện lớn hơn.
2. Tôi có thể cấp nguồn 220VAC cho cuộn dây của rơ le này không?
Tuyệt đối không. Đây là rơ le cuộn dây 24VDC. Cấp 220VAC sẽ gây cháy cuộn dây ngay lập tức.
3. Tại sao nên chọn tiếp điểm mạ vàng thay vì tiếp điểm bạc?
Mạ vàng giúp chống oxy hóa và giảm điện trở tiếp xúc, đảm bảo tín hiệu "sạch" khi làm việc với dòng điện rất nhỏ, điều mà tiếp điểm bạc không làm tốt bằng.
4. Sản phẩm này có bao nhiêu cặp tiếp điểm?
Sản phẩm có cấu hình 4PDT, nghĩa là có 4 cặp tiếp điểm chuyển đổi (4 cực), cho phép điều khiển 4 mạch độc lập.
5. Chân PCB của MY4Z-02 có cắm được vào socket rơ le thông thường không?
Không. Chân PCB là chân dẹt để hàn trực tiếp lên mạch. Nếu bạn muốn dùng socket, hãy chọn dòng Plug-in Terminal.
6. Dòng điện tối đa mà tiếp điểm chịu được là bao nhiêu?
Dòng định mức tối đa là 3A cho cả tải AC và DC.
7. AUT VN có cam kết hàng chính hãng Omron không?
Có, AUT VN cam kết cung cấp sản phẩm Omron chính hãng 100%, có đầy đủ giấy tờ chứng minh nguồn gốc.
8. Tôi có thể yêu cầu xuất hóa đơn VAT cho công ty không?
Hoàn toàn được. AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho mọi đơn hàng doanh nghiệp.
9. Sản phẩm có đi kèm chứng chỉ CO/CQ không?
Có, chúng tôi cung cấp CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) theo yêu cầu của khách hàng.
10. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách tiêu chuẩn của nhà sản xuất Omron.
11. Rơ le này có hoạt động được trong môi trường ẩm không?
Nhờ thiết kế kín (Closed type) và tiếp điểm mạ vàng, sản phẩm chịu ẩm tốt hơn loại hở, nhưng vẫn nên lắp trong tủ điện để tối ưu tuổi thọ.
12. Tôi muốn mua số lượng lớn cho dự án, AUT VN có chiết khấu không?
Có, AUT VN có chính sách giá sỉ và chiết khấu rất tốt cho các đơn hàng dự án hoặc đại lý.
