Bộ Điều Khiển Cảm Biến Omron S3D2-AK-US | Logic AND/OR, Relay SPDT, Nguồn 12VDC - AUT VN

Xử lý Logic thông minh: Tích hợp chế độ AND/OR và Invert, giúp xử lý tín hiệu ngay tại hiện trường và giảm tải I/O cho PLC.
Đầu ra Relay SPDT: Tiếp điểm đóng ngắt linh hoạt, chịu tải tốt và đảm bảo an toàn cho hệ thống.
Tích hợp nguồn 12VDC: Cấp nguồn trực tiếp cho cảm biến, giúp tối giản hóa tủ điện và tiết kiệm chi phí bộ nguồn rời.
Tương thích chuẩn NPN: Thiết kế chuyên dụng, hoạt động ổn định với các dòng cảm biến NPN phổ biến.
Thiết kế Slim siêu mỏng: Kích thước nhỏ gọn, lắp đặt chuẩn thanh ray DIN, tối ưu không gian tủ điện.

nhà chế tạo: Omron

SKU: S3D2-AK-US

Giá cũ: 6.079.500 ₫

Giá bán: 4.863.600 ₫

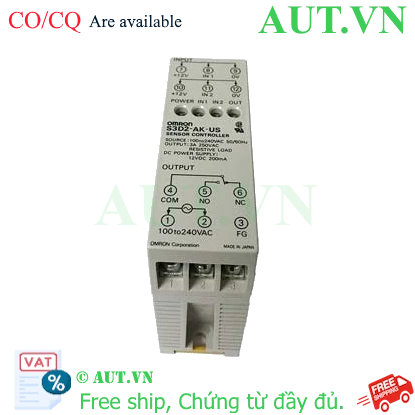

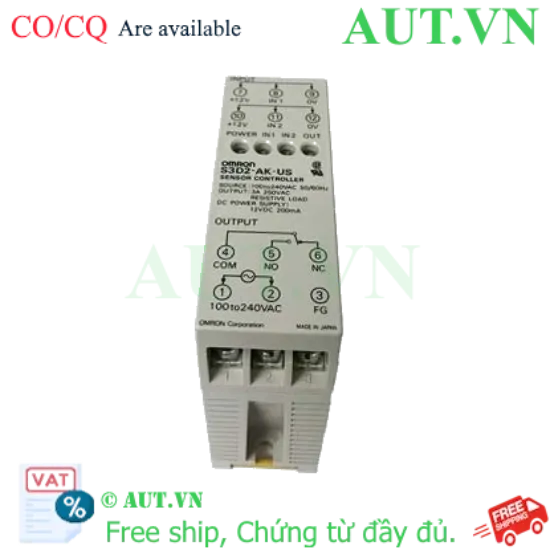

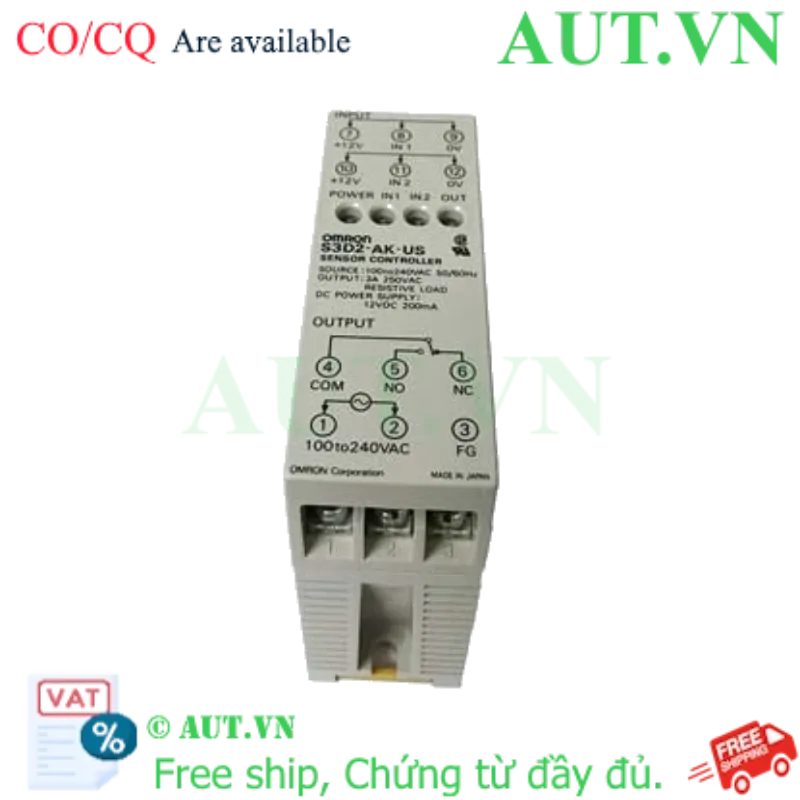

Giới thiệu về Bộ Điều Khiển Cảm Biến Omron S3D2-AK-US

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc xử lý tín hiệu từ nhiều cảm biến trước khi đưa về PLC thường gây tốn kém tài nguyên ngõ vào (I/O) và làm phức tạp hóa quá trình lập trình. Bộ điều khiển cảm biến Omron S3D2-AK-US là giải pháp giao tiếp (interface) tối ưu, cho phép thực hiện các phép toán logic cơ bản (AND, OR) ngay tại cấp độ phần cứng. Điều này không chỉ đơn giản hóa sơ đồ đấu nối mà còn giảm tải cho bộ điều khiển trung tâm, tăng cường độ ổn định và tin cậy cho toàn bộ dây chuyền sản xuất. Đây là lựa chọn hàng đầu để xử lý logic cảm biến một cách chuyên nghiệp tại AUT VN.

Điểm nổi bật của Omron S3D2-AK-US

Xử lý Logic linh hoạt: Tùy chỉnh chế độ AND, OR hoặc Invert trực tiếp thông qua switch vật lý, loại bỏ việc can thiệp vào code PLC phức tạp.
Tốc độ phản hồi cực nhanh: Thời gian đáp ứng đầu vào chỉ 2ms và đầu ra 1ms, đảm bảo độ chính xác tuyệt đối cho các ứng dụng giám sát tốc độ cao.
Tích hợp nguồn cấp tiện lợi: Sẵn nguồn 12VDC cấp cho cảm biến, giúp tủ điện gọn gàng, chuyên nghiệp và giảm thiểu rủi ro nhiễu điện từ.
Độ bền chuẩn công nghiệp: Vỏ nhựa ABS cao cấp, đạt chứng chỉ an toàn quốc tế UL và CSA, hoạt động bền bỉ trong môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	S3D2-AK-US
Thương hiệu	Omron Industrial Automation
Điện áp nguồn cấp (Power Supply)	100-240VAC
Điện áp cấp cho cảm biến (Sensor Supply)	12VDC
Kiểu đầu vào (Input Type)	NPN
Kiểu đầu ra (Output Type)	Relay SPDT (Single Pole Double Throw)
Thời gian phản hồi (Response Time)	Đầu vào: 2ms / Đầu ra: 1ms
Chức năng Logic	AND, OR, Invert (Đảo tín hiệu)
Phương pháp lắp đặt	Thanh ray DIN (DIN Rail) hoặc Bắt vít
Kích thước (R x C x S)	30 x 80 x 78 mm
Trọng lượng	~140g

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng thiết bị interface Omron S3D2-AK-US

Tiết kiệm chi phí đầu tư: Giảm thiểu việc phải mua thêm các module mở rộng I/O đắt đỏ cho PLC khi số lượng cảm biến tăng lên.
Tối ưu diện tích lắp đặt: Thiết kế Slim chỉ 30mm, cực kỳ phù hợp cho các tủ điều khiển có không gian hạn chế.
Bảo vệ hệ thống tuyệt đối: Cách ly hoàn toàn tín hiệu cảm biến và PLC thông qua relay, ngăn chặn rủi ro chập cháy lan truyền sang bộ điều khiển trung tâm.
Vận hành & Bảo trì dễ dàng: Hệ thống đèn LED báo trạng thái trực quan, giúp kỹ thuật viên chẩn đoán lỗi nhanh chóng.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt vật lý: Gắn thiết bị lên thanh ray DIN tiêu chuẩn hoặc dùng vít cố định vào tấm panel tủ điện.
Bước 2 - Đấu nối nguồn chính: Kết nối nguồn AC (100-240V) vào các chân terminal nguồn theo đúng sơ đồ kỹ thuật của Omron.
Bước 3 - Kết nối cảm biến: Đấu nối các cảm biến loại NPN vào cổng input. Sử dụng cổng 12VDC tích hợp trên S3D2-AK-US để cấp nguồn cho cảm biến.
Bước 4 - Cấu hình Logic: Gạt switch chức năng trên thân máy để chọn: AND (Tất cả đầu vào ON $\rightarrow$ Output ON), OR (Một trong các đầu vào ON $\rightarrow$ Output ON) hoặc Invert.
Bước 5 - Đấu nối đầu ra: Kết nối tiếp điểm Relay SPDT đến tải (Solenoid, Đèn báo) hoặc đưa tín hiệu kết quả về ngõ vào PLC.

Sản phẩm thường sử dụng cùng Omron S3D2-AK-US

Cảm biến quang điện NPN: Các dòng Omron E3Z, E3S chuyên dụng.
Cảm biến tiệm cận NPN: Dòng Omron E2E chính xác cao.
Bộ lập trình PLC: Omron CP1H, CP1L, Siemens S7-1200, Mitsubishi FX series.
Phụ kiện lắp đặt: Thanh ray DIN, đầu cốt Ferrule, dây tín hiệu bọc kim chống nhiễu.

Ứng dụng thực tế của sản phẩm

Omron S3D2-AK-US là giải pháp tin cậy trong nhiều kịch bản tự động hóa:

Ngành thực phẩm & đồ uống: Xác nhận chai lọ đã vào đúng vị trí (AND) hoặc phát hiện kẹt trên băng tải (OR).
Ngành đóng gói: Kết hợp tín hiệu 2 cảm biến để kích hoạt máy dán nhãn khi sản phẩm nằm đúng tâm.
Sản xuất điện tử: Điều khiển cánh tay robot gắp linh kiện dựa trên xác nhận vị trí kép.
Công nghiệp ô tô: Hệ thống đếm và phân loại sản phẩm tự động trên dây chuyền lắp ráp.

FAQ - Những câu hỏi thường gặp

1. Omron S3D2-AK-US có dùng được cho cảm biến PNP không?

Không. Model S3D2-AK-US được thiết kế chuyên dụng cho cảm biến loại NPN. Nếu bạn đang sử dụng cảm biến PNP, vui lòng liên hệ AUT VN để được tư vấn model thay thế phù hợp.

2. Chức năng Logic AND và OR cụ thể hoạt động ra sao?

Chế độ AND: Đầu ra chỉ kích hoạt khi TẤT CẢ cảm biến đầu vào đều ở trạng thái ON. Chế độ OR: Đầu ra kích hoạt khi CHỈ CẦN MỘT trong các cảm biến đầu vào ON.

3. Tôi có cần mua thêm bộ nguồn 12VDC cho cảm biến không?

Không cần. Thiết bị đã tích hợp sẵn nguồn 12VDC ổn định để nuôi cảm biến, giúp bạn tiết kiệm chi phí mua bộ nguồn rời và làm gọn tủ điện.

4. Tiếp điểm Relay SPDT có thể điều khiển trực tiếp động cơ lớn không?

Không nên. Relay SPDT của thiết bị phù hợp cho tín hiệu hoặc tải nhỏ. Với tải công suất lớn như động cơ, bạn nên dùng S3D2-AK-US để điều khiển một khởi động từ (contactor) trung gian.

5. Thời gian đáp ứng của thiết bị có đủ nhanh cho dây chuyền tốc độ cao không?

Có. Với thời gian phản hồi đầu vào 2ms và đầu ra 1ms, thiết bị đáp ứng cực tốt các ứng dụng giám sát tốc độ cao trong công nghiệp.

6. Làm thế nào để thay đổi chế độ logic trên thiết bị?

Bạn chỉ cần gạt các công tắc (dip switch) chức năng nằm trên thân máy theo các chế độ: AND, OR hoặc Invert tùy theo nhu cầu ứng dụng.

7. Thiết bị này có hỗ trợ lắp trên thanh ray DIN không?

Có, thiết bị được thiết kế chuẩn Slim và hỗ trợ lắp đặt nhanh chóng trên thanh ray DIN tiêu chuẩn hoặc bắt vít trực tiếp vào panel.

8. Mua Omron S3D2-AK-US chính hãng ở đâu uy tín?

Bạn có thể đặt mua tại AUT VN. Chúng tôi cam kết cung cấp hàng chính hãng 100%, đầy đủ giấy tờ CO/CQ và chế độ bảo hành theo tiêu chuẩn nhà sản xuất.

9. Sử dụng thiết bị này giúp tiết kiệm bao nhiêu ngõ vào PLC?

Thay vì dùng 2 hoặc 3 ngõ vào PLC để xử lý logic bằng phần mềm, bạn chỉ cần dùng 1 ngõ vào duy nhất cho kết quả sau khi đã qua xử lý tại S3D2-AK-US, giúp tiết kiệm tối đa tài nguyên PLC.

10. Thiết bị có chịu được môi trường nhiệt độ cao không?

Sản phẩm được thiết kế đạt chuẩn công nghiệp. Tuy nhiên, để đảm bảo tuổi thọ cao nhất, bạn nên lắp đặt trong tủ điện có hệ thống thông gió hoặc làm mát phù hợp.
