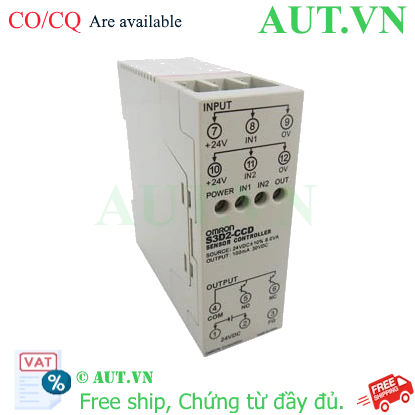

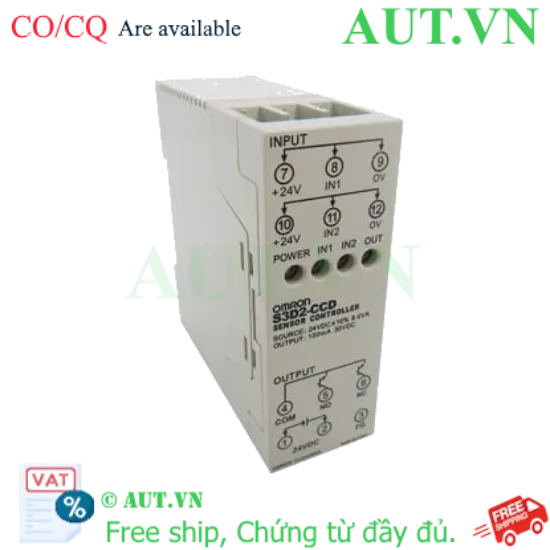

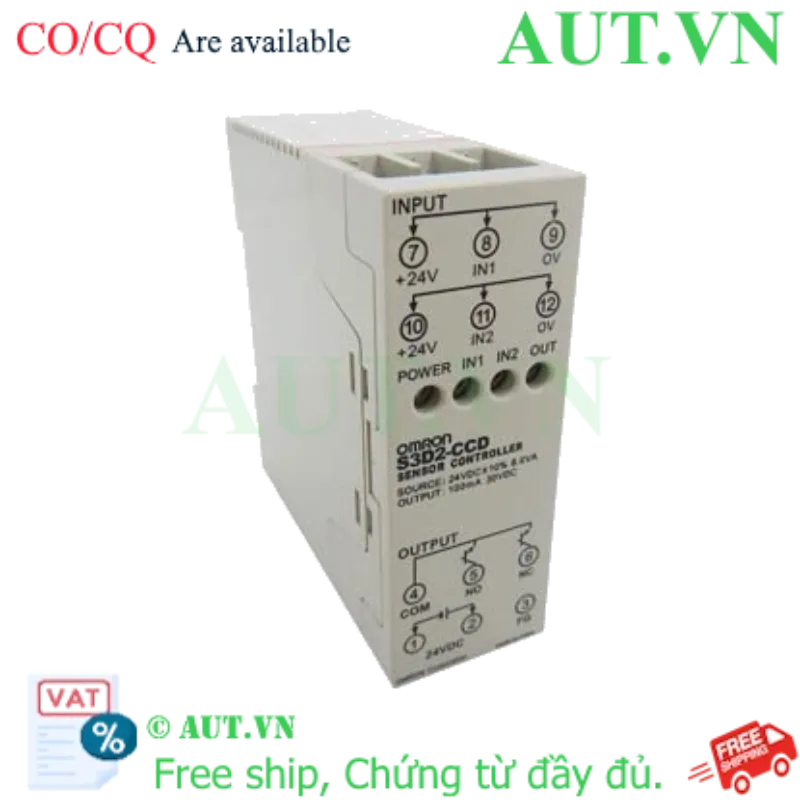

Bộ Điều Khiển Cảm Biến Omron S3D2-CCD: Timer Đa Năng, Ngõ Ra NPN, 24VDC Chính Hãng AUT VN

Timer đa năng: Tích hợp 3 chế độ định thời linh hoạt (ON-delay, OFF-delay, One-shot) từ 0.1s đến 10s.
Chuẩn công nghiệp: Tương thích tuyệt đối với cảm biến NPN Open Collector, điện áp 24VDC.
Lắp đặt linh hoạt: Thiết kế Compact, hỗ trợ gắn ray DIN 35mm tiêu chuẩn, tối ưu diện tích tủ điện.
Độ bền Nhật Bản: Sản phẩm Omron chính hãng, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.

nhà chế tạo: Omron

SKU: S3D2-CCD

Tải xuống mẫu

Giá cũ: 4.929.600 ₫

Giá bán: 3.943.680 ₫

Số lượng:

Giới thiệu về Bộ điều khiển cảm biến Omron S3D2-CCD

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc xử lý tín hiệu từ cảm biến đòi hỏi sự chính xác và linh hoạt cao. Bộ điều khiển cảm biến Omron S3D2-CCD không chỉ đơn thuần là thiết bị kết nối mà đóng vai trò như một "trạm xử lý trung gian" thông minh. Thiết bị giúp khuếch đại tín hiệu từ các cảm biến quang hoặc tiệm cận NPN, sau đó điều phối thông qua bộ định thời (Timer) tích hợp để đưa ra lệnh chính xác nhất cho PLC hoặc Relay điều khiển.

Thay vì phải lập trình những đoạn mã phức tạp trên PLC để tạo độ trễ, S3D2-CCD cho phép các kỹ sư tùy chỉnh thời gian phản hồi trực tiếp trên phần cứng thông qua biến trở, giúp hệ thống vận hành linh hoạt, giảm thiểu rủi ro sai sót trong code và rút ngắn thời gian vận hành.

Điểm nổi bật của Omron S3D2-CCD

Khả năng định thời (Timer) chuyên sâu: Hỗ trợ 3 chế độ vận hành: ON-delay (trễ bật), OFF-delay (trễ tắt) và One-shot (xung đơn). Dải điều chỉnh từ 0.1 giây đến 10 giây, đáp ứng mọi nhịp độ sản xuất khắt khe nhất.
Tương thích tuyệt đối với chuẩn NPN: Được thiết kế chuyên biệt cho cảm biến NPN Open Collector (Cực thu hở), đảm bảo kết nối đồng bộ và ổn định tuyệt đối.
Vận hành bền bỉ trong môi trường khắc nghiệt: Khả năng chống nhiễu cao, hoạt động ổn định trong dải nhiệt độ từ -10°C đến 55°C, đặc biệt phù hợp với khí hậu nóng ẩm tại các nhà xưởng Việt Nam.
Thiết kế Compact & Tiện lợi: Kích thước tối giản (30x80x78mm), dễ dàng lắp đặt trên thanh ray DIN 35mm, giúp tủ điện gọn gàng, chuyên nghiệp và dễ dàng bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	S3D2-CCD
Điện áp nguồn	24VDC (±10%)
Ngõ vào (Input)	Cảm biến NPN (Open Collector / Cực thu hở)
Ngõ ra (Output)	NPN Open Collector (Dòng tải tối đa 200mA)
Chế độ Timer	ON-delay, OFF-delay, One-shot
Phạm vi cài đặt thời gian	0.1 giây đến 10 giây
Thời gian phản hồi	≤ 2ms
Phương pháp lắp đặt	Gắn ray DIN 35mm / Bắt vít
Nhiệt độ vận hành	-10°C đến 55°C

Nguồn tham khảo: Omron Industrial Automation

Lợi ích vượt trội khi chọn Omron S3D2-CCD

Tối ưu chi phí và thời gian: Loại bỏ việc lập trình Timer phức tạp trên PLC, rút ngắn thời gian triển khai dự án và giảm chi phí thuê lập trình viên.
Triệt tiêu nhiễu tín hiệu: Chế độ ON-delay giúp lọc bỏ các xung nhiễu ngắn (glitch), ngăn chặn tình trạng máy dừng đột ngột hoặc kích hoạt sai lệnh do nhiễu điện từ.
Vận hành trực quan: Điều chỉnh thời gian qua núm vặn vật lý, giúp kỹ thuật viên hiệu chỉnh ngay tại hiện trường mà không cần kết nối máy tính hay phần mềm chuyên dụng.

Hướng dẫn sử dụng và lắp đặt (How to use)

Bước 1: Cấp nguồn: Kết nối nguồn điện 24VDC vào chân V+ và 0V của thiết bị.
Bước 2: Đấu nối cảm biến: Kết nối dây tín hiệu từ cảm biến NPN vào ngõ Input của S3D2-CCD.
Bước 3: Thiết lập chế độ: Gạt Switch chọn chế độ Timer phù hợp: ON-delay (trễ bật), OFF-delay (trễ tắt) hoặc One-shot (xung đơn).
Bước 4: Cân chỉnh thời gian: Xoay biến trở điều chỉnh để thiết lập khoảng thời gian trễ mong muốn (trong khoảng từ 0.1s đến 10s).
Bước 5: Kết nối tải: Đấu nối ngõ Output NPN đến Relay trung gian hoặc ngõ vào PLC để thực hiện lệnh điều khiển hệ thống.

Sản phẩm sử dụng chung và tương đương

Để xây dựng một hệ thống tự động hóa hoàn chỉnh, Omron S3D2-CCD thường được kết hợp cùng các thiết bị sau:

Cảm biến quang điện Omron E3Z: Giải pháp tối ưu cho phát hiện vật thể chính xác cao.

Cảm biến tiệm cận Omron E2E: Chuyên dụng phát hiện kim loại trong môi trường dầu mỡ, bụi bẩn.

Sản phẩm tương đương: Omron S3D2-CK, Omron S3D2-EK hoặc các dòng Autonics PA Series.

Ứng dụng thực tế của S3D2-CCD

Hệ thống băng tải: Tạo độ trễ thời gian để sản phẩm di chuyển đến đúng vị trí gắp của cánh tay Robot.
Máy đóng gói tự động: Kiểm soát chính xác thời gian dán nhãn, đóng nắp chai hoặc đóng gói bao bì.
Dây chuyền kiểm tra chất lượng: Kích hoạt còi báo hoặc đèn cảnh báo trong một khoảng thời gian cố định khi phát hiện sản phẩm lỗi.

FAQ - Những câu hỏi thường gặp

1. Omron S3D2-CCD khác gì với một Relay trung gian thông thường?
Relay trung gian chỉ đơn thuần đóng ngắt tiếp điểm. S3D2-CCD tích hợp khả năng xử lý logic thời gian (Timer) và khuếch đại tín hiệu, cho phép tạo độ trễ hoặc xung đơn mà relay thường không làm được.

2. Thiết bị này có sử dụng được cho cảm biến PNP không?
Không, model S3D2-CCD được thiết kế chuyên dụng cho cảm biến NPN. Nếu bạn sử dụng cảm biến PNP, vui lòng liên hệ AUT VN để được tư vấn model tương ứng.

3. Chế độ One-shot (xung đơn) hoạt động như thế nào?
Khi cảm biến kích hoạt, ngõ ra sẽ bật trong một khoảng thời gian đã cài đặt rồi tự động tắt ngay, bất kể cảm biến vẫn đang ở trạng thái ON.

4. Thời gian phản hồi 2ms có quá chậm đối với máy tốc độ cao không?
Không. 2ms là tốc độ phản hồi cực nhanh, đạt tiêu chuẩn cho hầu hết các ứng dụng tự động hóa công nghiệp tốc độ cao hiện nay.

5. Tôi có thể lắp đặt S3D2-CCD lên thanh ray trong tủ điện không?
Có, sản phẩm được tích hợp sẵn ngàm gắn ray DIN 35mm tiêu chuẩn, giúp việc lắp đặt trở nên cực kỳ nhanh chóng và chắc chắn.

6. Có thể điều chỉnh thời gian trễ khi máy đang vận hành không?
Hoàn toàn được. Bạn có thể xoay biến trở để thay đổi thời gian trễ trong thời gian thực mà không cần ngắt nguồn điện.

7. Mua hàng tại AUT VN có được cung cấp giấy tờ CO/CQ không?
Có. Tất cả sản phẩm Omron S3D2-CCD cung cấp bởi AUT VN đều là hàng chính hãng, đầy đủ chứng chỉ CO và CQ.

8. Làm sao để điều khiển tải công suất lớn hơn 200mA bằng S3D2-CCD?
Vì ngõ ra NPN chỉ chịu tải tối đa 200mA, bạn nên kết nối ngõ ra này qua một Relay trung gian để điều khiển các tải công suất lớn như motor, van điện từ.

9. Độ bền của thiết bị trong môi trường nhà xưởng ra sao?
S3D2-CCD được chế tạo theo tiêu chuẩn công nghiệp Nhật Bản, có khả năng chống rung động và nhiễu điện từ cực tốt, tuổi thọ vận hành lên đến hàng triệu chu kỳ.

10. Tôi nên chọn S3D2-CCD hay model S3D2-CK?
Việc lựa chọn phụ thuộc vào loại cảm biến đầu vào và yêu cầu ngõ ra. Hãy liên hệ Hotline của AUT VN để kỹ thuật viên tư vấn model chính xác nhất.
