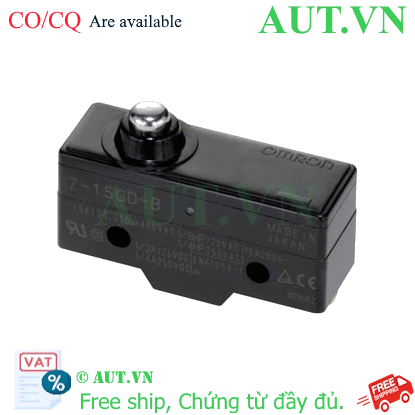

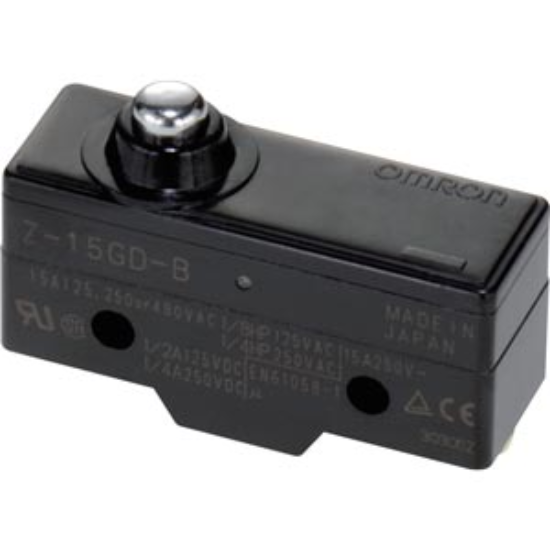

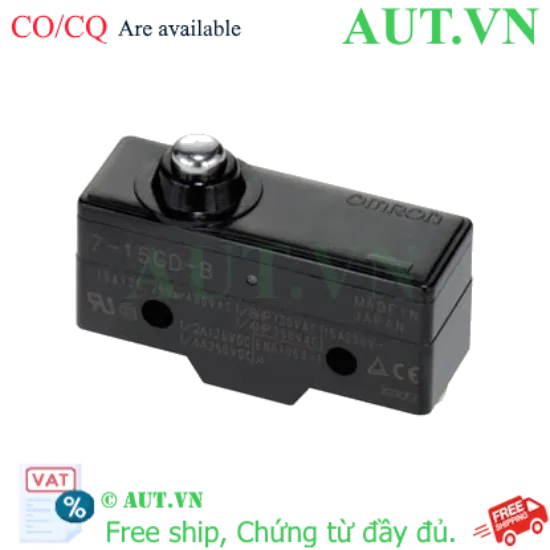

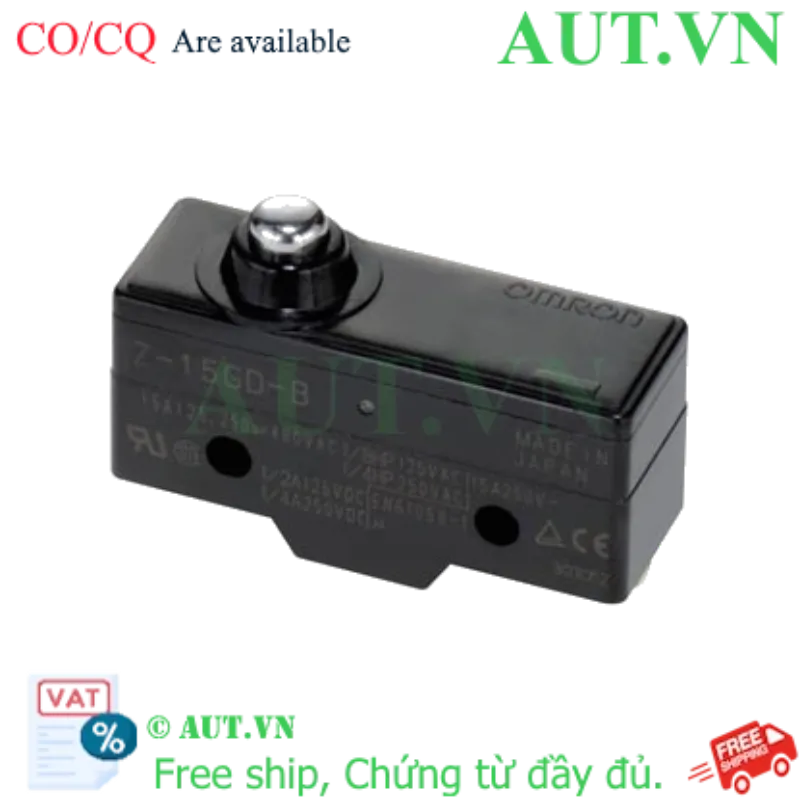

Công tắc hành trình Omron Z-15GD-B - Pin Plunger, 15A 250VAC, SPDT Chính Hãng

Thương hiệu: Omron (Nhật Bản)
Kiểu tác động: Pin Plunger (Pittông)
Định mức điện: 15A tại 250VAC / 0.25A tại 250VDC
Cấu hình tiếp điểm: SPDT (1NO + 1NC)
Lực tác động: 2.45N đến 3.43N
Chuẩn bảo vệ: IP00, đạt chứng chỉ CE, UL, CSA, TÜV

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: Z-15GD-B

Tải xuống mẫu

Giá cũ: 333.450 ₫

Giá bán: 266.760 ₫

Số lượng:

Công tắc hành trình Omron Z-15GD-B: Giải pháp giám sát vị trí chính xác cho công nghiệp

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát chính xác vị trí của các bộ phận chuyển động là yếu tố then chốt để đảm bảo an toàn và hiệu suất. Công tắc hành trình Omron Z-15GD-B là thiết bị đóng ngắt cơ điện cao cấp, được thiết kế để phát hiện sự hiện diện hoặc vị trí của vật thể thông qua tác động vật lý vào đầu pít-tông (Pin Plunger). Với độ bền vượt trội và độ nhạy cao, Z-15GD-B là sự lựa chọn hàng đầu cho các kỹ sư điện công nghiệp.

Điểm nổi bật của Omron Z-15GD-B

Độ tin cậy tuyệt đối: Sản phẩm từ Omron Nhật Bản, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
Cấu hình linh hoạt: Tiếp điểm SPDT cho phép tùy chọn chế độ thường đóng (NC) hoặc thường mở (NO) tùy theo nhu cầu điều khiển.
Thiết kế bền bỉ: Thân vỏ nhựa chất lượng cao, chịu nhiệt từ -25 đến 80°C.
Tiêu chuẩn toàn cầu: Đạt các chứng nhận quốc tế khắt khe như UL, CE, CSA, TÜV, đảm bảo an toàn tuyệt đối khi vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	Z-15GD-B
Kiểu tác động	Pin plunger (Pittông)
Cấu hình tiếp điểm	SPDT (1NO + 1NC)
Công suất định mức	15A tại 250VAC, 0.25A tại 250VDC
Lực tác động tối đa	2.45...3.43N
Phương pháp kết nối	Bắt vít (Screw terminals)
Cách lắp đặt	Lắp bề mặt (Surface mounting)
Hành trình tác động (PT)	0.4mm
Hành trình vượt giới hạn (OT)	1.6mm
Nhiệt độ vận hành	-25...80°C
Cấp bảo vệ	IP00
Kích thước thân	49.2 x 24.2 x 17.45 mm

Lợi ích khi sử dụng Z-15GD-B

Tăng cường an toàn: Ngăn chặn các va chạm cơ học trong máy móc bằng cách ngắt mạch kịp thời.
Độ chính xác cao: Điểm tác động 0.4mm giúp xác định vị trí chính xác tuyệt đối.
Tiết kiệm chi phí bảo trì: Tuổi thọ cao, ít hỏng hóc vặt, giảm thiểu thời gian dừng máy.
Dễ dàng lắp đặt: Thiết kế nhỏ gọn, kết nối bắt vít nhanh chóng.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Xác định vị trí: Lắp công tắc tại điểm mà vật thể cần phát hiện sẽ chạm vào đầu pít-tông.
Bước 2: Cố định thiết bị: Sử dụng vít để cố định thân công tắc lên bề mặt máy.
Bước 3: Đấu nối dây: Kết nối dây dẫn vào các terminal bắt vít theo sơ đồ SPDT (Common, NO, NC) tùy theo mục đích điều khiển.
Bước 4: Hiệu chỉnh: Điều chỉnh khoảng cách giữa vật thể và pít-tông để đảm bảo lực tác động nằm trong khoảng 2.45N - 3.43N.
Bước 5: Kiểm tra: Vận hành thử máy để xác nhận tín hiệu đóng/ngắt hoạt động chính xác.

Sản phẩm thường sử dụng chung

Để xây dựng một hệ thống điều khiển hoàn chỉnh, Omron Z-15GD-B thường được kết hợp cùng:

PLC Omron (CP1E, CJ2M...) để xử lý tín hiệu đầu vào.
Rơ le trung gian Omron để cách ly và khuếch đại tín hiệu.
Nút nhấn công nghiệp và đèn báo tín hiệu.
Bộ nguồn DC 24V cho các mạch điều khiển.

Ứng dụng thực tế của sản phẩm

Công tắc hành trình Z-15GD-B được ứng dụng rộng rãi trong:

Máy CNC & Máy công cụ: Xác định điểm Home (điểm gốc) của trục X, Y, Z.
Băng tải tự động: Đếm sản phẩm hoặc phát hiện sản phẩm đến vị trí dừng.
Cửa tự động & Thang máy: Giới hạn hành trình đóng/mở của cửa.
Cánh tay Robot: Giới hạn góc quay của khớp robot để tránh hư hỏng cơ khí.

Câu hỏi thường gặp (FAQ)

1. Z-15GD-B có chống nước không?
Sản phẩm có cấp bảo vệ IP00, không chống nước. Nếu dùng trong môi trường ẩm ướt, bạn nên cân nhắc các dòng có vỏ bảo vệ IP65/IP67 của Omron.

2. SPDT trong sản phẩm này nghĩa là gì?
SPDT (Single Pole Double Throw) nghĩa là một cực đơn nhưng có hai tiếp điểm đầu ra (1 NO - thường mở và 1 NC - thường đóng), cho phép bạn linh hoạt chọn chế độ đóng hoặc ngắt mạch.

3. Lực tác động 2.45N - 3.43N là mạnh hay yếu?
Đây là mức lực trung bình, phù hợp cho hầu hết các ứng dụng cơ khí chính xác, không quá nhẹ để tránh kích hoạt nhầm và không quá nặng để tránh làm hỏng vật tác động.

4. Tôi có thể dùng Z-15GD-B cho điện 220V không?
Có, sản phẩm hỗ trợ lên đến 15A tại 250VAC, nên hoàn toàn sử dụng được cho điện 220V.

5. Sự khác biệt giữa Pin Plunger và Roller Lever là gì?
Pin Plunger (pít-tông) tác động theo trục dọc, phù hợp cho việc nhấn trực tiếp. Roller Lever (cần gạt con lăn) phù hợp cho vật thể trượt ngang qua.

6. Làm sao để biết sản phẩm là chính hãng Omron?
Sản phẩm chính hãng sẽ có logo Omron sắc nét, tem nhãn rõ ràng và được AUT VN cung cấp đầy đủ CO/CQ.

7. Tuổi thọ của công tắc này là bao lâu?
Tuổi thọ phụ thuộc vào tần suất tác động và tải điện, nhưng dòng Z-series nổi tiếng với hàng triệu lần đóng ngắt cơ học.

8. Tôi có thể lắp đặt Z-15GD-B theo chiều đứng không?
Có, bạn có thể lắp đặt theo bất kỳ hướng nào miễn là vật tác động đi đúng vào trục của pít-tông.

9. Sản phẩm có kèm theo phụ kiện lắp đặt không?
Theo tiêu chuẩn hãng, sản phẩm không kèm phụ kiện, bạn cần chuẩn bị vít phù hợp với bề mặt lắp đặt.

10. AUT VN có bảo hành sản phẩm này không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành theo chính sách chính thức từ nhà sản xuất Omron.

Nguồn tham khảo: Omron Industrial Automation
