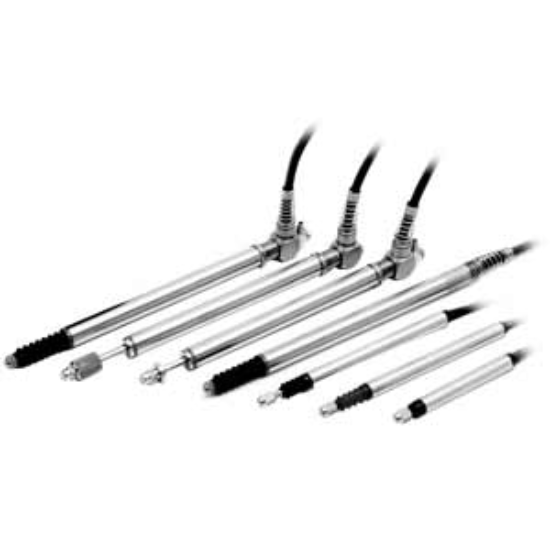

Cảm biến tiếp xúc Omron ZX-TDS04T-L | Độ phân giải 0.1µm, Dải đo 4mm, Đầu đo Ball-type | AUT VN

Giới thiệu Cảm biến tiếp xúc Omron ZX-TDS04T-L

Trong các quy trình sản xuất thông minh (Smart Manufacturing), việc kiểm soát dung sai ở mức micron là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Cảm biến tiếp xúc Omron ZX-TDS04T-L là dòng cảm biến dịch chuyển (displacement sensor) cao cấp, cho phép phát hiện những biến đổi kích thước nhỏ nhất với độ phân giải lên tới 0.1µm. Đây là giải pháp đo lường lý tưởng cho các kỹ sư KCS và chuyên gia tự động hóa trong các lĩnh vực đòi hỏi độ chuẩn xác tuyệt đối như sản xuất bán dẫn, cơ khí chính xác và thiết bị y tế, giúp loại bỏ sai số và tối ưu hóa tỷ lệ thành phẩm.

Điểm nổi bật của Omron ZX-TDS04T-L

• Độ phân giải siêu vi (0.1µm): Khả năng đo lường cực kỳ nhạy bén, vượt trội so với các dòng cảm biến thông thường, đảm bảo độ tin cậy trong kiểm tra micron.
• Cơ chế đầu đo dạng bi (Ball type): Điểm ưu việt giúp giảm thiểu lực ma sát bề mặt, ngăn chặn hoàn toàn tình trạng trầy xước hoặc biến dạng vật liệu khi thực hiện đo lường.
• Thiết kế chuẩn công nghiệp: Với cấp bảo vệ IP54 và chất liệu thép không gỉ cao cấp, thiết bị hoạt động bền bỉ, chống bụi và ẩm trong môi trường sản xuất.
• Tích hợp hệ thống linh hoạt: Tương thích hoàn hảo với các bộ khuếch đại (Amplifier) dòng ZX, cho phép truyền dữ liệu nhanh chóng về PLC hoặc hệ thống CNC.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Omron Industrial Automation

Lợi ích khi sử dụng Omron ZX-TDS04T-L

• Nâng cao chất lượng kiểm soát: Loại bỏ sai số chủ quan của con người, đảm bảo 100% sản phẩm đạt tiêu chuẩn micron trước khi xuất xưởng.
• Tối ưu hóa chi phí: Giảm tỷ lệ phế phẩm (NG), tiết kiệm nguyên vật liệu và chi phí bảo trì hệ thống do lỗi đo lường sai.
• Tăng năng suất dây chuyền: Khả năng phản hồi dữ liệu thời gian thực giúp quá trình kiểm tra tự động diễn ra liên tục với tốc độ cao.
• An tâm đầu tư cùng AUT VN: Sản phẩm chính hãng, đầy đủ chứng chỉ CO/CQ, chế độ bảo hành dài hạn và hỗ trợ kỹ thuật chuyên nghiệp.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1 - Kết nối tín hiệu: Sử dụng cáp truyền dẫn chuyên dụng series ZX-XC để kết nối đầu cảm biến ZX-TDS04T-L với bộ khuếch đại (Amplifier) dòng ZX-TDA.
2. Bước 2 - Cố định thiết bị: Lắp cảm biến lên giá đỡ chuyên dụng (ví dụ: ZX-XBT1). Lưu ý đảm bảo đầu đo dạng bi phải vuông góc 90° so với bề mặt cần đo.
3. Bước 3 - Cấp nguồn và kiểm tra: Bật nguồn bộ khuếch đại và quan sát màn hình hiển thị để đảm bảo tín hiệu kết nối đã ổn định.
4. Bước 4 - Hiệu chuẩn (Calibration): Sử dụng mẫu chuẩn (Standard gauge) để thiết lập điểm Zero và giới hạn dải đo theo yêu cầu kỹ thuật.
5. Bước 5 - Kiểm tra thực tế: Tiến hành đo trên mẫu sản phẩm thực tế, tinh chỉnh thông số trên bộ điều khiển để đạt kết quả tối ưu nhất.

Sản phẩm sử dụng chung và phụ kiện khuyến nghị

Để hệ thống đo lường đạt hiệu suất cao nhất, quý khách nên trang bị thêm:

• Bộ khuếch đại (Amplifier): ZX-TDA11 hoặc ZX-TDA41 để xử lý và hiển thị thông số kỹ thuật số.
• Cáp kết nối: Series ZX-XC chống nhiễu, đảm bảo tính trung thực của tín hiệu truyền tải.
• Giá đỡ cố định: ZX-XBT1 giúp triệt tiêu rung động từ môi trường, tăng tính ổn định cho phép đo.

Ứng dụng thực tế của sản phẩm

• Ngành Bán dẫn & Điện tử: Đo độ dày tấm wafer, kiểm tra độ phẳng mạch PCB và khoảng cách linh kiện siêu nhỏ.
• Cơ khí chính xác: Kiểm tra độ lệch trục, đo đường kính chi tiết gia công CNC và độ mòn dụng cụ.
• Sản xuất Ô tô: Kiểm soát kích thước kim phun, van điều khiển và các chi tiết động cơ yêu cầu độ khít tuyệt đối.
• Y tế & Dược phẩm: Đo kiểm các dụng cụ phẫu thuật và linh kiện cấy ghép y tế đòi hỏi độ chính xác micron.

Câu hỏi thường gặp (FAQ)

• Q1: Cảm biến ZX-TDS04T-L có thể hoạt động độc lập không?
  A: Không, đây là đầu đo tiếp xúc, bạn bắt buộc phải kết nối với bộ khuếch đại (Amplifier) dòng ZX-TDA để có thể đọc và hiển thị dữ liệu.
• Q2: Độ phân giải 0.1µm có dễ bị ảnh hưởng bởi rung động không?
  A: Có. Để duy trì độ chính xác, bạn cần lắp đặt trên bề mặt ổn định và khuyến khích sử dụng giá đỡ chống rung ZX-XBT1.
• Q3: Lực tác động 0.25N có gây hỏng bề mặt sản phẩm không?
  A: Không. Đây là lực tác động rất nhẹ, kết hợp với đầu đo dạng bi giúp bảo vệ bề mặt vật liệu, đặc biệt an toàn cho vật mỏng.
• Q4: Tiêu chuẩn IP54 có đủ dùng cho môi trường nhà xưởng không?
  A: Tiêu chuẩn IP54 giúp chống bụi và chống tia nước bắn, hoàn toàn phù hợp cho các môi trường sản xuất công nghiệp thông thường.
• Q5: Tại sao nên chọn đầu đo Ball type thay vì đầu phẳng?
  A: Đầu bi giúp giảm diện tích tiếp xúc trực tiếp, từ đó giảm ma sát và ngăn ngừa việc trầy xước bề mặt sản phẩm khi đo.
• Q6: Thời gian phản hồi của cảm biến này như thế nào?
  A: Cảm biến cung cấp dữ liệu gần như thời gian thực, lý tưởng cho các dây chuyền kiểm tra tự động tốc độ cao.
• Q7: Làm thế nào để vệ sinh đầu đo an toàn?
  A: Nên dùng khí nén thổi nhẹ hoặc khăn microfiber sạch. Tránh dùng vật sắc nhọn tác động vào đầu bi.
• Q8: AUT VN có cung cấp đầy đủ chứng chỉ CO/CQ không?
  A: Có, tất cả sản phẩm Omron tại AUT VN đều đi kèm đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ) chính hãng.
• Q9: Sự khác biệt chính giữa model này và các model khác là gì?
  A: Khác biệt chính nằm ở dải đo. Model ZX-TDS04T-L có dải đo 4mm, cung cấp sự linh hoạt cao hơn cho nhiều loại linh kiện.
• Q10: Tôi có thể mua phụ kiện đi kèm trực tiếp tại AUT VN không?
  A: Có, AUT VN luôn sẵn kho cáp ZX-XC, bộ khuếch đại và các giá đỡ chuyên dụng để hỗ trợ quý khách.
