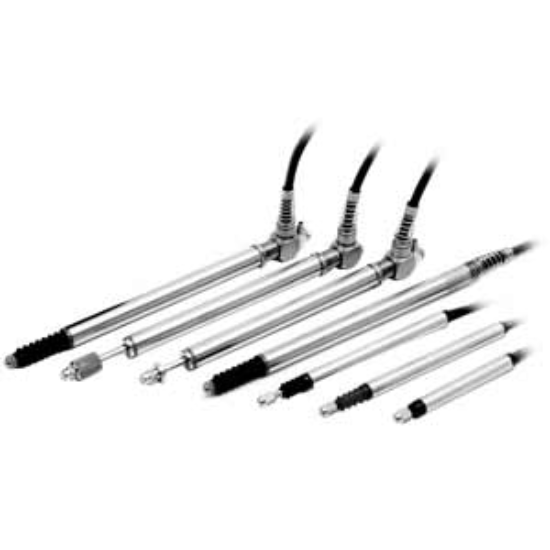

Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T - Chính xác, Bền bỉ, Độ phân giải µm

Phạm vi đo: 10mm
Lực tác động: 0.7N
Độ phân giải: 0.4 µm
Độ chính xác: ±0.5%F.S
Cơ cấu chấp hành: Ball type
Vật liệu: Thép không gỉ

nhà chế tạo: Omron

SKU: ZX-TDS10T

Giá cũ: 44.289.000 ₫

Giá bán: 35.431.200 ₫

Số lượng:

Giới thiệu Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T

Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T là giải pháp đo lường chính xác và đáng tin cậy, được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu độ phân giải cao và sự ổn định trong môi trường khắc nghiệt. Với khả năng đo tiếp xúc, sản phẩm này đảm bảo kết quả đo chính xác ngay cả với các bề mặt không bằng phẳng hoặc rung động nhẹ.

Điểm nổi bật của Omron ZX-TDS10T

Độ chính xác vượt trội: Với độ phân giải chỉ 0.4 µm và độ tuyến tính ±0.5% F.S, ZX-TDS10T mang đến kết quả đo lường cực kỳ chi tiết và tin cậy.
Phạm vi đo lý tưởng: Phạm vi đo 10mm phù hợp cho nhiều ứng dụng kiểm tra kích thước, định vị hoặc đo biến dạng.
Lực tác động thấp: Lực tác động chỉ 0.7N giúp bảo vệ bề mặt của vật thể đo, đặc biệt quan trọng với các vật liệu nhạy cảm.
Thiết kế bền bỉ: Vỏ ngoài bằng thép không gỉ và cấp bảo vệ IP65/IP40 đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, chống bụi và nước.
Cơ cấu chấp hành linh hoạt: Cơ cấu chấp hành dạng bi (Ball type) cho phép di chuyển mượt mà và phù hợp với nhiều loại bề mặt.

Bảng thông số kỹ thuật chi tiết Omron ZX-TDS10T

Model	ZX-TDS10T
Loại cảm biến	Đầu cảm biến dịch chuyển loại tiếp xúc
Phương pháp đo	Tiêu chuẩn
Phạm vi đo	10mm
Độ phân giải	0.4 µm
Độ chính xác	±0.5%F.S
Tuyến tính	±0.5%F.S
Cơ cấu chấp hành	Ball type
Lực tác động	0.7N
Vật liệu cảm biến	Thép không gỉ
Phương pháp kết nối	Dây liền có giắc cắm
Môi trường hoạt động	Tiêu chuẩn
Nhiệt độ môi trường	0...50°C
Độ ẩm môi trường	35...85% RH (không ngưng tụ)
Cấp bảo vệ	IP65, IP40
Tiêu chuẩn	IEC, CE
Khối lượng	100g
Kích thước tổng thể (R x C)	(Cần làm rõ đơn vị cho chiều rộng 2466mm, có thể là mm cho chiều cao và đơn vị khác cho chiều rộng)
Phụ kiện đi kèm (tiêu chuẩn)	Giá đỡ khuếch đại: ZX-XBT1, Bộ chuyển đổi góc phải
Phụ kiện mua rời (khuyến nghị)	Thiết bị truyền động: D5SN-TA, D5SN-TB1, D5SN-TB2, D5SN-TB3, D5SN-TF1, D5SN-TN1...
Bộ điều khiển (Bán riêng)	ZX-TDA11 2M, ZX-TDA41 2M
Cáp kết nối (Bán riêng)	ZX-XC1A, ZX-XC4A, ZX-XC8A
Phụ kiện khác (Bán riêng)	ZX-CAL2, ZX-SF11, ZX-SFW11EV3, ZX-SW11EV3, ZX-XBT1, ZX-XBT2

Nguồn: Nghiên cứu từ trang web chính hãng Omron và các nhà phân phối uy tín.

Lợi ích khi sử dụng Omron ZX-TDS10T

Tăng hiệu quả sản xuất: Với khả năng đo lường nhanh chóng và chính xác, giúp tối ưu hóa quy trình sản xuất, giảm sai sót.
Độ tin cậy cao: Linh kiện chính hãng Omron đảm bảo tuổi thọ và hiệu suất hoạt động bền bỉ, giảm thiểu chi phí bảo trì.
Ứng dụng đa dạng: Phù hợp cho kiểm tra kích thước, đo độ dày, kiểm tra vị trí, giám sát biến dạng trong nhiều ngành công nghiệp như ô tô, điện tử, máy móc chính xác.
An toàn cho vật liệu: Lực tác động nhẹ nhàng bảo vệ bề mặt sản phẩm, lý tưởng cho các chi tiết mỏng, mềm hoặc có lớp phủ đặc biệt.

Hướng dẫn sử dụng (How-to) Cảm biến Omron ZX-TDS10T

Việc lắp đặt và sử dụng cảm biến Omron ZX-TDS10T cần tuân theo các bước cơ bản sau để đảm bảo hiệu suất tối ưu và an toàn:

Lắp đặt cơ khí: Gắn đầu cảm biến vào vị trí mong muốn bằng giá đỡ phù hợp. Đảm bảo cơ cấu chấp hành (ball type) có thể tiếp xúc tự do với bề mặt cần đo.
Kết nối điện: Sử dụng cáp kết nối phù hợp (có thể mua rời) để nối đầu cảm biến với bộ khuếch đại hoặc bộ điều khiển tương thích (ví dụ: ZX-TDA11, ZX-TDA41). Tuân thủ đúng sơ đồ chân và cực tính của nguồn cấp.
Thiết lập tham số: Cấu hình các thông số đo lường trên bộ điều khiển/khuếch đại theo yêu cầu ứng dụng, bao gồm điểm zero, phạm vi đo, và ngưỡng cảnh báo (nếu có).
Kiểm tra và hiệu chuẩn: Thực hiện kiểm tra đo lường với vật chuẩn để xác nhận độ chính xác. Thực hiện hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất hoặc quy trình nội bộ.
Vận hành: Đưa vật thể cần đo vào phạm vi hoạt động của cảm biến. Đọc kết quả đo từ bộ hiển thị hoặc nhận tín hiệu điều khiển từ bộ xử lý.

Lưu ý: Luôn tham khảo tài liệu hướng dẫn sử dụng chi tiết đi kèm sản phẩm hoặc trên website của Omron để có thông tin cài đặt và vận hành đầy đủ nhất.

Sản phẩm sử dụng chung với Cảm biến Omron ZX-TDS10T

Để phát huy tối đa hiệu quả của cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T, Quý khách hàng có thể tham khảo các sản phẩm sau:

Bộ điều khiển/Khuếch đại: ZX-TDA11, ZX-TDA41. Các bộ điều khiển này nhận tín hiệu từ đầu cảm biến và xử lý, hiển thị kết quả đo.
Cáp kết nối: ZX-XC1A, ZX-XC4A, ZX-XC8A. Lựa chọn cáp có độ dài phù hợp với không gian lắp đặt.
Thiết bị truyền động: Dòng D5SN (ví dụ: D5SN-TA, D5SN-TB1) có thể được sử dụng trong các hệ thống tự động hóa để di chuyển vật thể hoặc điều chỉnh vị trí dựa trên tín hiệu từ cảm biến.
Phụ kiện lắp đặt và bảo vệ: Giá đỡ khuếch đại ZX-XBT1, Bộ chuyển đổi góc phải, và các phụ kiện khác như ZX-CAL2, ZX-SF11, ZX-SFW11EV3, ZX-SW11EV3.

Quý khách vui lòng liên hệ AUT VN để được tư vấn lựa chọn bộ giải pháp phù hợp nhất cho nhu cầu của mình.

Ứng dụng thực tế của Omron ZX-TDS10T

Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T với độ chính xác cao và khả năng đo lường ổn định, được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành công nghiệp ô tô: Kiểm tra độ chính xác của các bộ phận sau lắp ráp, đo độ dày của vật liệu, kiểm tra vị trí lắp ghép.
Sản xuất linh kiện điện tử: Đo kích thước chip, kiểm tra độ dày của màng phim, định vị các thành phần nhỏ trên bo mạch.
Máy móc công cụ CNC: Đo lường độ chính xác của các chi tiết gia công, kiểm tra độ mòn của dao cụ, thiết lập điểm zero cho trục máy.
Dây chuyền lắp ráp tự động: Kiểm soát vị trí và kích thước của sản phẩm trong quá trình lắp ráp, đảm bảo chất lượng đồng nhất.
Kiểm tra vật liệu: Đo độ dày của giấy, màng nhựa, kim loại tấm hoặc các vật liệu mềm khác.
Giám sát biến dạng: Theo dõi sự thay đổi kích thước hoặc độ võng của các cấu trúc chịu lực.

Câu hỏi thường gặp (FAQ) về Omron ZX-TDS10T

1. Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T là gì?

Đây là một loại cảm biến đo lường khoảng cách bằng cách tiếp xúc trực tiếp với bề mặt vật thể, cho phép đo chính xác với độ phân giải cao (0.4 µm) và lực tác động thấp (0.7N).

2. Phạm vi đo của ZX-TDS10T là bao nhiêu?

Sản phẩm có phạm vi đo là 10mm.

3. Độ chính xác của cảm biến này như thế nào?

Cảm biến Omron ZX-TDS10T có độ chính xác rất cao với độ phân giải 0.4 µm và độ tuyến tính ±0.5% F.S.

4. Lực tác động 0.7N có ý nghĩa gì?

Lực tác động thấp này đảm bảo cảm biến không làm hỏng hoặc biến dạng bề mặt của vật thể được đo, rất quan trọng cho các vật liệu nhạy cảm.

5. Tôi có thể sử dụng cảm biến này trên mọi loại vật liệu không?

Với cơ cấu chấp hành dạng bi và vật liệu thép không gỉ, cảm biến phù hợp với hầu hết các bề mặt rắn. Tuy nhiên, để đạt độ chính xác tối ưu, bề mặt nên tương đối bằng phẳng.

6. Cấp bảo vệ IP65/IP40 nghĩa là gì?

IP65 cho biết cảm biến được bảo vệ hoàn toàn khỏi bụi và chống lại tia nước áp lực thấp. IP40 chỉ ra khả năng chống lại các vật rắn có kích thước lớn hơn 1mm và không có bảo vệ chống nước.
