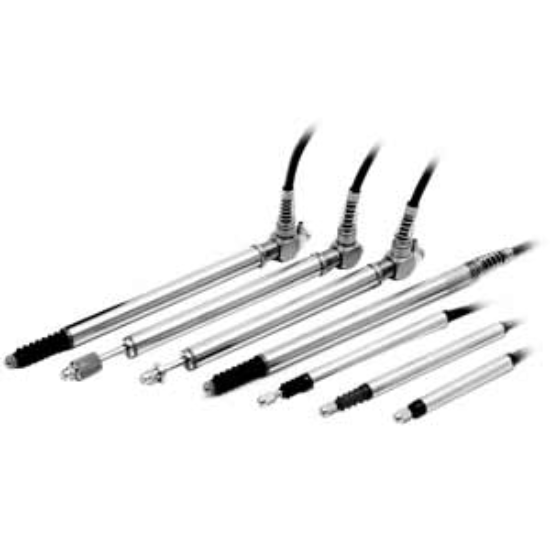

1. Giới thiệu cảm biến Omron ZX-TDS10T-L
Cảm biến khoảng cách tiếp xúc Omron ZX-TDS10T-L là dòng cảm biến dịch chuyển thông minh (Smart Sensors) thuộc series ZX-T nổi tiếng của Omron. Với thiết kế tối ưu cho độ chính xác cực cao và lực chạm siêu nhẹ, thiết bị này là giải pháp hoàn hảo cho các ứng dụng đo lường trong ngành sản xuất linh kiện điện tử, bán dẫn và cơ khí chính xác.
2. Đặc điểm nổi bật
- Độ chính xác vượt trội: Với độ phân giải 0.4 µm và độ tuyến tính ±0.5% F.S, sản phẩm đảm bảo kết quả đo ổn định nhất.
- Lực tác động 0.065N: Đây là một trong những mức lực thấp nhất thị trường, giúp đo các vật thể mềm hoặc dễ biến dạng mà không làm hỏng bề mặt.
- Độ bền cao: Thân cảm biến bằng thép không gỉ, đạt cấp bảo vệ IP50, chịu được môi trường công nghiệp khắc nghiệt.
- Dễ dàng tích hợp: Kết nối nhanh chóng với các bộ điều khiển dòng ZX-TDA qua giắc cắm tiện lợi.
3. Bảng thông số kỹ thuật chi tiết
| Model | ZX-TDS10T-L |
| Phương pháp đo | Tiếp xúc (Contact) - Tiêu chuẩn |
| Dải đo (Measuring range) | 10 mm |
| Độ phân giải (Resolution) | 0.4 µm |
| Cơ cấu chấp hành (Actuator) | Dạng bi (Ball type) |
| Lực tác động (Measurement force) | Xấp xỉ 0.065 N |
| Độ tuyến tính (Linearity) | ±0.5% F.S |
| Vật liệu thân | Thép không gỉ (Stainless steel) |
| Cấp bảo vệ | IP50 (Phần cảm biến), IP40 (Đầu nối) |
| Trọng lượng | Khoảng 100g |
4. Lợi ích khi sử dụng cảm biến Omron ZX-TDS10T-L
- Tối ưu hóa quy trình kiểm tra chất lượng (QC) tự động.
- Giảm thiểu tỷ lệ sản phẩm lỗi nhờ khả năng đo lường chính xác tuyệt đối.
- Tiết kiệm chi phí thay thế nhờ độ bền và độ tin cậy của thương hiệu Omron.
5. Hướng dẫn sử dụng & Lắp đặt
- Cố định đầu cảm biến: Sử dụng giá đỡ đi kèm (ZX-XBT1) để gắn cảm biến lên khung máy hoặc đồ gá.
- Kết nối bộ khuếch đại: Cắm dây tín hiệu của ZX-TDS10T-L vào bộ điều khiển ZX-TDA11 hoặc ZX-TDA41.
- Cài đặt Zero: Đưa đầu cảm biến vào vị trí chuẩn và thực hiện chức năng Zero-reset trên bộ điều khiển.
- Tiến hành đo: Di chuyển vật thể cần đo tiếp xúc với đầu bi và theo dõi giá trị trên màn hình LCD.
6. Sản phẩm sử dụng chung
Để hệ thống hoạt động hoàn chỉnh, ZX-TDS10T-L thường được kết hợp với:

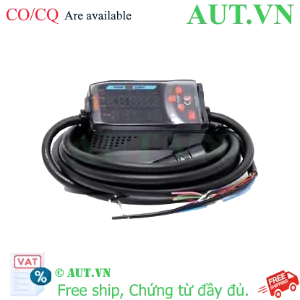

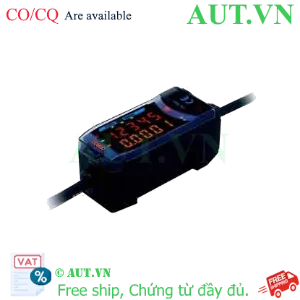

- Bộ điều khiển (Amplifiers): ZX-TDA11 (NPN) hoặc ZX-TDA41 (PNP).
- Cáp nối dài: ZX-XC1A (1m), ZX-XC4A (4m).
- Phụ kiện thay thế đầu đo: D5SN series.
7. Ứng dụng thực tế
- Đo độ dày của các tấm wafer bán dẫn.
- Kiểm tra độ phẳng của màn hình LCD/Smartphone.
- Đo kích thước chi tiết cơ khí nhỏ trong dây chuyền lắp ráp ô tô.
- Ứng dụng trong các phòng Lab nghiên cứu vật liệu.
8. Câu hỏi thường gặp (FAQ)
Q1: Lực 0.065N có đủ để đo các vật liệu cứng không?
A1: Hoàn toàn được. Lực nhỏ giúp đo được cả vật liệu mềm, còn với vật liệu cứng nó càng đảm bảo không gây trầy xước bề mặt sản phẩm.
Q2: Tôi có thể nối dài dây cáp cảm biến không?
A2: Có, bạn có thể sử dụng các cáp nối dài chuyên dụng của Omron như ZX-XC4A để đảm bảo tín hiệu không bị suy giảm.
Q3: Sản phẩm này có chống nước không?
A3: ZX-TDS10T-L đạt chuẩn IP50, chỉ chống bụi nhẹ, không nên sử dụng trong môi trường nước hoặc dầu bắn trực tiếp.
Q4: AUT VN có hỗ trợ cài đặt không?
A4: Có, AUT VN hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt miễn phí cho khách hàng.
Nguồn tham khảo thông số kỹ thuật: Omron Global Website
