Áp suất khí cung cấp cho cảm biến là bao nhiêu?

Áp suất khí vận hành tiêu chuẩn nằm trong khoảng 0.125 đến 0.2 MPa.

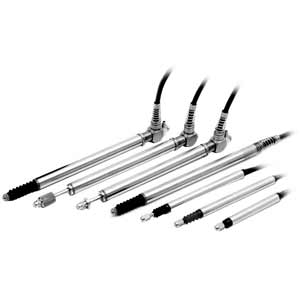

Cảm biến tiếp xúc Omron ZX-TDS10T-VL (10mm, 0.4µm, Khí nén) - AUT VN

Đo lường chính xác: Phạm vi đo 10mm với độ phân giải siêu cao 0.4µm.
Cơ chế khí nén: Vận hành bằng khí nén (Air-driven) giúp tự động hóa hoàn toàn quy trình đo.
Độ bền công nghiệp: Thân thép không gỉ, chuẩn bảo vệ IP50, chịu được môi trường khắc nghiệt.
Phân phối chính hãng: Cung cấp bởi AUT VN với đầy đủ chứng nhận CO/CQ và bảo hành 12 tháng.

nhà chế tạo: Omron

SKU: ZX-TDS10T-VL

Giá cũ: 87.948.000 ₫

Giá bán: 70.358.400 ₫

Số lượng:

1. Giới thiệu Cảm biến tiếp xúc Omron ZX-TDS10T-VL

Cảm biến Omron ZX-TDS10T-VL là giải pháp đo lường dịch chuyển loại tiếp xúc cao cấp thuộc series ZX-T. Điểm đặc biệt của model này chính là cơ chế vận hành bằng khí nén (Air-driven type), cho phép đầu đo tự động tác động hoặc thu hồi mà không cần lò xo hay lực đẩy thủ công. Điều này cực kỳ quan trọng trong các ứng dụng đo lường tự động trên cánh tay robot hoặc các dây chuyền sản xuất tốc độ cao, đảm bảo tính nhất quán và độ chính xác ở mức micromet.

2. Điểm nổi bật của sản phẩm

Độ phân giải 0.4 µm: Đảm bảo khả năng phát hiện những sai lệch nhỏ nhất, giúp kiểm soát chất lượng sản phẩm tuyệt đối.
Thiết kế Air-driven: Tối ưu hóa cho hệ thống tự động, giúp điều khiển hành trình đầu đo linh hoạt thông qua áp suất khí.
Cấu trúc Ball-bearing: Sử dụng vòng bi giúp chuyển động của trục đo mượt mà, giảm ma sát và tăng tuổi thọ thiết bị.
Thân máy bền bỉ: Làm từ thép không gỉ, chịu được va đập và mài mòn trong môi trường công nghiệp.

3. Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	ZX-TDS10T-VL
Thương hiệu	Omron (Nhật Bản)
Phương pháp đo	Tiếp xúc (Air-driven - Vận hành khí nén)
Phạm vi đo (Measurement Range)	10 mm
Độ phân giải (Resolution)	0.4 µm
Độ tuyến tính (Linearity)	±0.5% F.S.
Lực đo (Measuring Force)	0.09 N đến 1.41 N (tùy thuộc áp suất khí)
Áp suất khí cung cấp	0.125 đến 0.2 MPa
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	0 đến 50°C

Nguồn tham khảo: Omron Global Official Website

4. Lợi ích khi sử dụng sản phẩm

Tăng năng suất: Tự động hóa quy trình QC, giảm thời gian đo kiểm thủ công.
Độ tin cậy cao: Thương hiệu Omron đảm bảo tính ổn định lâu dài, giảm chi phí bảo trì.
Dễ dàng tích hợp: Kích thước nhỏ gọn, dễ dàng lắp đặt vào các đồ gá (Jig) hoặc máy chuyên dụng.

5. Hướng dẫn sử dụng (How-To)

Gắn cảm biến: Cố định thân cảm biến vào gá đo sao cho đầu đo vuông góc với bề mặt cần kiểm tra.
Kết nối khí nén: Cấp khí sạch (qua bộ lọc 5µm) vào cổng khí nén với áp suất từ 0.125 - 0.2 MPa.
Kết nối bộ khuếch đại: Cắm đầu nối cảm biến vào bộ điều khiển Omron ZX-TDA11 hoặc ZX-TDA41.
Thiết lập điểm 0: Sử dụng chức năng 'Zero Reset' trên bộ điều khiển để lấy mốc tham chiếu.
Vận hành: Kích hoạt van khí nén để đầu đo tiếp xúc vật thể và đọc giá trị hiển thị hoặc xuất tín hiệu Analog/Digital về PLC.

6. Sản phẩm tương thích và phụ kiện

Bộ khuếch đại: Omron ZX-TDA11 (NPN), ZX-TDA41 (PNP).
Cáp nối dài: ZX-XC1A (1m), ZX-XC4A (4m).
Đầu đo thay thế: D5SN-TA (Đầu bi), D5SN-TC (Đầu phẳng).

7. Ứng dụng thực tế

Kiểm tra độ dày lá pin Lithium và tấm kim loại.
Đo độ phẳng của màn hình điện thoại, kính LCD.
Kiểm tra kích thước linh kiện cơ khí sau gia công CNC.
Ứng dụng trong các trạm QC tự động của ngành sản xuất ô tô.

8. FAQ - Câu hỏi thường gặp

Q1: ZX-TDS10T-VL có cần bộ điều khiển không?
A: Có, bạn bắt buộc phải dùng kèm bộ khuếch đại dòng ZX-TDA của Omron.

Q2: Tại sao nên chọn dòng khí nén (-VL) thay vì dòng lò xo?
A: Dòng khí nén cho phép bạn điều khiển đầu đo từ xa thông qua PLC, cực kỳ hữu ích cho hệ thống robot.

Q3: Áp suất khí bao nhiêu là an toàn?
A: Duy trì trong mức 0.125 đến 0.2 MPa. Vượt quá mức này có thể làm hỏng màng ngăn bên trong.

Q4: AUT VN có hỗ trợ lắp đặt không?
A: AUT VN cung cấp tài liệu hướng dẫn và hỗ trợ kỹ thuật từ xa 24/7 cho khách hàng.

Q5: Sản phẩm có xuất xứ ở đâu?
A: Sản phẩm chính hãng Omron, thường được sản xuất tại Nhật Bản hoặc các nhà máy tiêu chuẩn toàn cầu của Omron.

Q6: Tôi có thể nối dài cáp cảm biến không?
A: Có, bạn có thể dùng cáp nối dài chuyên dụng ZX-XC với chiều dài lên đến 8m.

Q7: Cảm biến có chống được nước không?
A: Model này đạt chuẩn IP50 (chống bụi), không nên sử dụng trong môi trường có nước bắn trực tiếp.

Q8: Tuổi thọ của đầu bi là bao lâu?
A: Với cơ chế ball-bearing, cảm biến có thể hoạt động hàng triệu chu kỳ đo nếu khí nén sạch.

Q9: Tín hiệu đầu ra là gì?
A: Tín hiệu sẽ được xuất từ bộ điều khiển ZX-TDA (Analog 4-20mA/1-5V hoặc Digital).

Q10: AUT VN có sẵn hàng không?
A: AUT VN thường xuyên lưu kho model này. Vui lòng liên hệ để xác nhận tồn kho tức thì.
