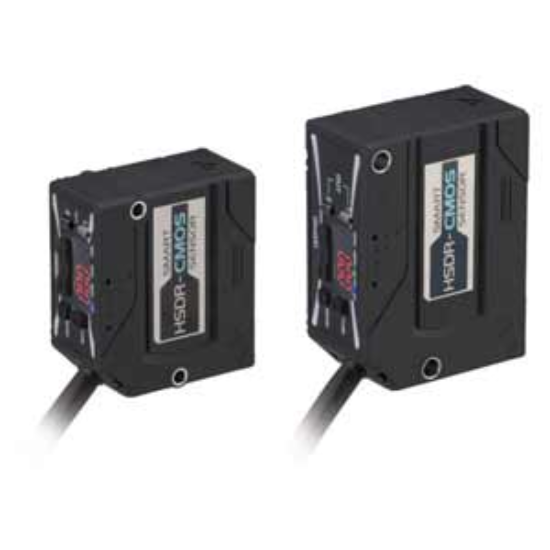

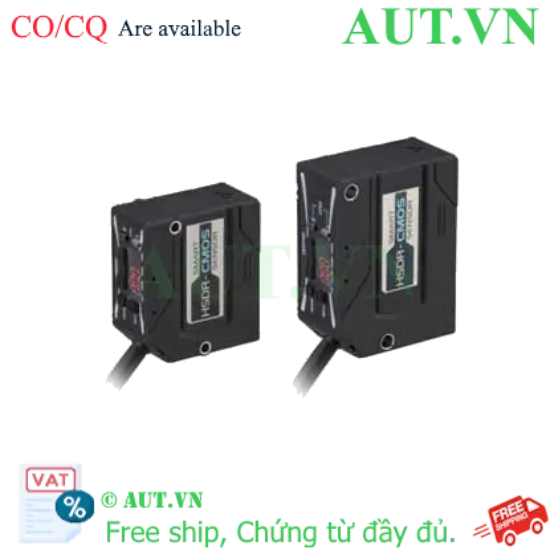

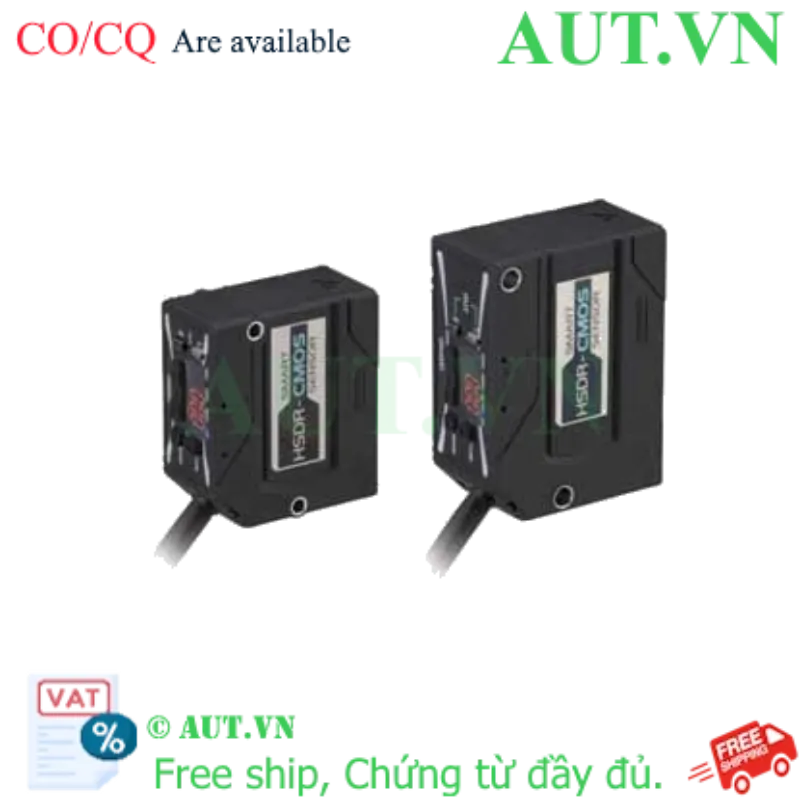

Cảm biến đo độ dày Omron ZX1-LD300A66 - Độ phân giải 30µm, Dải đo 450mm, NPN/4-20mA
- Thương hiệu: Omron (Nhật Bản)
- Dải đo chính xác: 150...450mm
- Độ phân giải cực cao: 30µm
- Ngõ ra đa dạng: NPN và Analog (4...20mA)
- Cấp bảo vệ: IP67 (Chống bụi, chống nước)
- Nguồn cấp: 10...30VDC
- Công nghệ: Laser phản xạ gương đều
Giá cũ:
13.387.500 ₫
10.710.000 ₫
Giới thiệu cảm biến đo độ dày Omron ZX1-LD300A66 chính hãng
Trong các dây chuyền sản xuất tự động hóa đòi hỏi sự chính xác tuyệt đối, cảm biến đo độ dày Omron ZX1-LD300A66 là thiết bị không thể thiếu. Đây là dòng cảm biến laser (Laser Displacement Sensor) thế hệ mới, sử dụng công nghệ chùm tia hẹp để đo khoảng cách và độ dày vật thể với độ phân giải lên đến 30µm. Sản phẩm được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, mang lại dữ liệu đo lường chuẩn xác cho hệ thống điều khiển.
Điểm nổi bật của Omron ZX1-LD300A66
- Độ chính xác vượt trội: Với độ phân giải 30µm, thiết bị giúp kiểm soát dung sai cực nhỏ trong sản xuất.
- Khả năng thích ứng cao: Ngõ ra kép (NPN và Analog 4-20mA) cho phép kết nối linh hoạt với các bộ PLC hoặc bộ điều khiển trung tâm.
- Công nghệ Laser tiên tiến: Tia laser 660nm ổn định, giúp đo lường các bề mặt phức tạp nhờ phương pháp phản xạ gương đều.
- Thiết kế bền bỉ: Tiêu chuẩn IP67 giúp thiết bị hoạt động tốt trong môi trường có bụi bẩn hoặc độ ẩm cao.
Bảng thông số kỹ thuật chi tiết
| Model | ZX1-LD300A66 0.5M |
| Thương hiệu | Omron |
| Phương pháp cảm biến | Phản xạ gương đều (Diffuse-reflective) |
| Dải đo (Sensing Distance) | 150...450mm |
| Độ phân giải (Resolution) | 30µm |
| Nguồn cấp | 10...30VDC |
| Loại ngõ ra (Output Type) | NPN |
| Ngõ ra tương tự (Analog Output) | 4...20mA |
| Nguồn sáng | Laser (660 nm, 1 mW max, Class 2) |
| Kích thước tia | Ø 0.52mm |
| Thời gian đáp ứng | 200ms |
| Độ tuyến tính | ±0.25% FS |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -15...70°C |
| Chiều dài cáp | 0.5m |
| Kích thước (RxCxS) | 27.2 x 66 x 50.1 mm |
| Trọng lượng | 140g |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Omron ZX1-LD300A66
- Tối ưu hóa quy trình: Giảm thiểu sai sót do đo lường thủ công, giúp nâng cao chất lượng sản phẩm đầu ra.
- Tiết kiệm chi phí: Giảm tỷ lệ hàng lỗi (NG) và tối ưu hóa nguyên vật liệu nhờ kiểm soát độ dày chuẩn xác.
- Dễ dàng lắp đặt: Thiết kế nhỏ gọn, phương pháp lắp bề mặt thuận tiện cho việc tích hợp vào máy móc hiện có.
- Độ tin cậy cao: Thương hiệu Omron đảm bảo tuổi thọ thiết bị lâu dài, giảm chi phí bảo trì.
Hướng dẫn sử dụng (How to)
- Bước 1: Lắp đặt cơ khí: Sử dụng giá đỡ (E39-L181) để cố định cảm biến tại vị trí cần đo, đảm bảo góc chiếu tia laser vuông góc với bề mặt vật thể.
- Bước 2: Kết nối điện: Đấu nối dây cáp 0.5m vào nguồn 10-30VDC và kết nối ngõ ra NPN/4-20mA về bộ điều khiển (PLC).
- Bước 3: Cài đặt thông số: Sử dụng màn hình LED trên thân máy để điều chỉnh dải đo và các chức năng như loại bỏ nền hoặc cài đặt độ rộng độ trễ.
- Bước 4: Hiệu chuẩn (Calibration): Thực hiện đo thử nghiệm để đảm bảo độ tuyến tính và chính xác theo yêu cầu thực tế.
- Bước 5: Kiểm tra vận hành: Theo dõi tín hiệu ngõ ra trong quá trình máy chạy để đảm bảo tính ổn định.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống hoạt động hoàn hảo, quý khách nên kết hợp với:
- Giá đỡ chuyên dụng: Omron E39-L181.
- Cáp kết nối thay thế: Omron ZX0-XC10R hoặc ZX0-XC20R.
- Bộ nguồn DC: Nguồn tổ ong 24VDC ổn định.
Ứng dụng thực tế (PropertyValue)
- Ngành cơ khí chính xác: Đo độ dày tấm kim loại, thép, nhôm trong quá trình cán hoặc cắt.
- Sản xuất linh kiện điện tử: Kiểm tra độ dày của các lớp vật liệu cách điện, bảng mạch PCB.
- Ngành nhựa & Bao bì: Đo độ dày màng nhựa, các tấm polyme trong dây chuyền đùn.
- Kiểm tra bề mặt: Phát hiện các điểm lồi lõm hoặc độ lệch khoảng cách trên bề mặt sản phẩm.
Câu hỏi thường gặp (FAQ)
- 1. Cảm biến này có khả năng chống nước không?
- Có, sản phẩm đạt chuẩn IP67, có khả năng chống bụi hoàn toàn và chống nước xâm nhập, phù hợp môi trường công nghiệp.
- 2. Tôi có thể dùng ngõ ra 4-20mA để đưa vào PLC không?
- Hoàn toàn được. Sản phẩm hỗ trợ cả ngõ ra NPN và ngõ ra tương tự 4-20mA rất tiện lợi cho việc truyền tín hiệu analog về PLC.
- 3. Dải đo 150-450mm có nghĩa là gì?
- Điều này có nghĩa là cảm biến hoạt động hiệu quả nhất khi khoảng cách từ đầu cảm biến đến bề mặt vật thể nằm trong khoảng từ 150mm đến 450mm.
- 4. Độ phân giải 30µm có ý nghĩa gì trong thực tế?
- Độ phân giải 30µm cho phép thiết bị nhận biết được những thay đổi cực nhỏ về độ dày (chỉ 0.03mm), cực kỳ hữu ích cho các ứng dụng cần độ chính xác cao.
- 5. Sản phẩm có cần phải mua thêm cáp không?
- Sản phẩm đi kèm sẵn cáp 0.5m. Nếu bạn cần khoảng cách xa hơn, bạn có thể mua thêm cáp mở rộng ZX0-XC10R hoặc ZX0-XC20R.
- 6. Cảm biến này có đo được các vật thể màu tối không?
- Với công nghệ laser hiện đại, cảm biến có khả năng xử lý tốt trên nhiều bề mặt khác nhau, tuy nhiên hiệu quả tốt nhất là khi sử dụng phương pháp phản xạ gương đều.
- 7. Làm thế nào để phân biệt hàng chính hãng?
- Quý khách nên mua tại các đơn vị uy tín như AUT VN để đảm bảo hàng chính hãng Omron, có đầy đủ CO/CQ và chế độ bảo hành rõ ràng.
- 8. Tôi có được hỗ trợ cài đặt khi mua hàng không?
- Tại AUT VN, chúng tôi cung cấp dịch vụ miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng kỹ thuật tận tình cho khách hàng.
- 9. Thời gian giao hàng như thế nào?
- Chúng tôi có sẵn kho hàng lớn, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
- 10. Sản phẩm có xuất được hóa đơn VAT không?
- Có, AUT VN cam kết xuất hóa đơn VAT đầy đủ cho các doanh nghiệp khi có yêu cầu.
