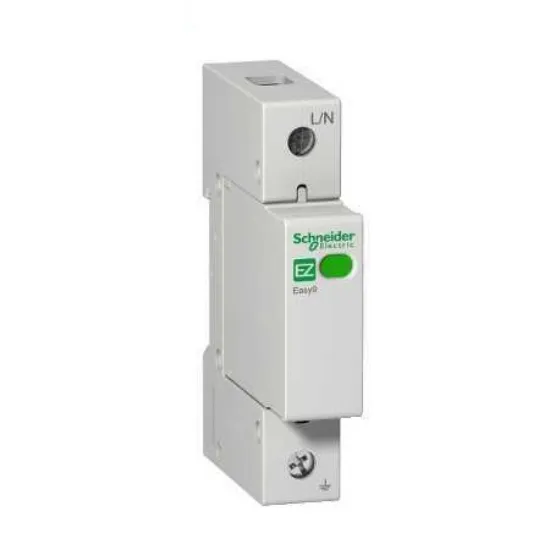

CB Chống Sét Schneider EZ9L33120 | 20kA, 1 Pha, Chuẩn IEC - Chống Sét Lan Truyền Cao Cấp
- Thương hiệu: Schneider Electric (Pháp) - Phân phối chính hãng bởi AUT VN.
- Dòng cắt sét tối đa (Imax): 20kA - Triệt tiêu xung điện cao áp mạnh mẽ, bảo vệ mạch điện.
- Số cực: 1P (1 Pha) - Giải pháp tối ưu cho hệ thống điện dân dụng, căn hộ và văn phòng.
- Điện áp định mức: 230VAC - Tương thích hoàn toàn với lưới điện tiêu chuẩn Việt Nam.
- Tiêu chuẩn an toàn: Đạt chuẩn IEC 61643-11, đảm bảo an toàn tuyệt đối cho thiết bị điện tử.
CB Chống Sét Schneider EZ9L33120: Giải Pháp Bảo Vệ Thiết Bị Điện Toàn Diện Trước Sét Lan Truyền
Trong bối cảnh thời tiết cực đoan tại Việt Nam, các hiện tượng xung điện do sét đánh gián tiếp hoặc sự biến động đột ngột từ lưới điện là "sát thủ thầm lặng" gây cháy hỏng các thiết bị điện tử nhạy cảm như Smart TV, tủ lạnh Inverter, máy giặt và hệ thống Smarthome. CB chống sét Schneider EZ9L33120 (thuộc dòng Easy 9) được thiết kế như một "lá chắn" chuyên dụng, giúp hấp thụ và dẫn dòng xung điện cao áp xuống đất, bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống điện trong công trình của bạn.
Điểm Nổi Bật Của Schneider EZ9L33120
- Công nghệ MOV (Metal Oxide Varistor) tiên tiến: Khả năng phản ứng cực nhanh với các xung điện, chuyển trạng thái từ trở kháng cao sang thấp tức thì để xả sét hiệu quả.
- Thiết kế Modular tối ưu: Kích thước nhỏ gọn, dễ dàng lắp đặt trên thanh DIN Rail 35mm, không chiếm nhiều không gian trong tủ điện.
- Độ bền công nghiệp: Vỏ nhựa chống cháy, chịu nhiệt cao, hoạt động ổn định trong môi trường nóng ẩm đặc trưng của Việt Nam.
- Uy tín toàn cầu: Sản phẩm từ Schneider Electric - Tập đoàn dẫn đầu thế giới về quản lý năng lượng, đảm bảo chất lượng khắt khe nhất.
Bảng Thông Số Kỹ Thuật Chi Tiết
| Mã sản phẩm | EZ9L33120 |
| Dòng sản phẩm | Easy 9 |
| Loại thiết bị | Thiết bị chống sét lan truyền (SPD) Type 2 |
| Số cực | 1P (1 Pha) |
| Điện áp định mức (Uc) | 230V AC |
| Dòng cắt sét định mức (In) | 10 kA |
| Dòng cắt sét tối đa (Imax) | 20 kA |
| Công nghệ hấp thụ | MOV (Metal Oxide Varistor) |
| Hệ thống tiếp địa hỗ trợ | TT, TN |
| Kiểu lắp đặt | Gắn thanh DIN Rail 35mm |
| Tiêu chuẩn kỹ thuật | IEC 61643-11 |
Lợi Ích Khi Sử Dụng CB Chống Sét Schneider EZ9L33120
- Bảo vệ tài sản giá trị: Ngăn chặn tình trạng cháy chip, hỏng mạch điều khiển của các thiết bị điện tử đắt tiền, tránh tổn thất tài chính lớn.
- Tiết kiệm chi phí sửa chữa: Loại bỏ rủi ro thay mới thiết bị sau mỗi mùa mưa bão, giảm thiểu thời gian gián đoạn sinh hoạt và làm việc.
- Vận hành an tâm: Đảm bảo an toàn cho người sử dụng, loại bỏ nguy cơ rò rỉ điện hoặc cháy nổ do xung sét gây ra.
- Lắp đặt nhanh chóng: Quy trình đơn giản, tương thích hoàn toàn với hầu hết các tủ điện dân dụng hiện nay.
Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)
- Bước 1: Ngắt nguồn điện: Tắt toàn bộ nguồn điện cấp cho tủ điện để đảm bảo an toàn tuyệt đối cho kỹ thuật viên.
- Bước 2: Lắp đặt vật lý: Gắn thiết bị EZ9L33120 lên thanh DIN Rail 35mm trong tủ điện tổng (Main DB) hoặc tủ điện nhánh.
- Bước 3: Đấu nối dây: Kết nối dây pha (L) vào đầu vào và dây tiếp địa (PE) vào cực nối đất của thiết bị một cách chắc chắn.
- Bước 4: Kiểm tra tiếp địa: Đảm bảo hệ thống tiếp địa của tòa nhà có điện trở thấp (đạt chuẩn) để dòng sét có thể xả xuống đất hiệu quả.
- Bước 5: Vận hành và theo dõi: Đóng điện và theo dõi vạch chỉ báo trạng thái trên mặt thiết bị (Xanh: Đang hoạt động tốt - Đỏ: Cần thay thế).
Sản Phẩm Sử Dụng Chung Và Giải Pháp Thay Thế
Để đạt hiệu quả bảo vệ tối đa, Schneider EZ9L33120 nên được lắp đặt kết hợp với MCB (Aptomat) để bảo vệ quá tải và ngắn mạch. Tùy vào quy mô hệ thống, bạn có thể tham khảo:
- Nhu cầu dòng cắt cao hơn (1 pha): Chọn Schneider A9L40100 (40kA) hoặc EZ9L33145 (45kA).
- Hệ thống 1 pha có dây trung tính: Sử dụng model EZ9L33620 để bảo vệ toàn diện hơn.
- Hệ thống điện 3 pha: Lựa chọn EZ9L33720 (20kA) hoặc EZ9L33745 (45kA) tùy theo cường độ sét khu vực.
Ứng Dụng Thực Tế Của Sản Phẩm
- Nhà phố & Căn hộ chung cư: Bảo vệ hệ thống đèn LED, điều hòa Inverter, Smart TV và các thiết bị gia dụng thông minh.
- Văn phòng làm việc: Bảo vệ dàn máy tính, Server, Router WiFi và các thiết bị lưu trữ dữ liệu quan trọng.
- Hệ thống Smarthome: Bảo vệ các cảm biến, bộ điều khiển trung tâm (Hub) và công tắc thông minh nhạy cảm với điện áp.
- Xưởng sản xuất nhỏ: Bảo vệ các máy CNC, máy công cụ điều khiển bằng mạch PLC, tránh dừng sản xuất do sự cố điện.
Câu Hỏi Thường Gặp (FAQ)
1. CB chống sét EZ9L33120 khác gì với kim thu lôi?
Kim thu lôi bảo vệ kết cấu công trình khỏi sét đánh trực tiếp. EZ9L33120 là thiết bị chống sét lan truyền (SPD), bảo vệ linh kiện điện tử khỏi xung điện chạy trong dây dẫn khi sét đánh gần đó hoặc do sự cố lưới điện.
2. Tôi có bắt buộc phải lắp tiếp địa không?
Có. Đây là điều kiện tiên quyết. Thiết bị chống sét chỉ có tác dụng khi có hệ thống tiếp địa (Grounding) để dẫn dòng điện xung xuống đất. Nếu không có tiếp địa, thiết bị sẽ không hoạt động.
3. Làm sao để biết khi nào cần thay thế CB chống sét?
Trên mặt thiết bị có vạch chỉ báo trạng thái. Khi vạch chuyển từ màu xanh sang màu đỏ, thiết bị đã hấp thụ hết mức xung điện cho phép và cần được thay mới ngay để duy trì bảo vệ.
4. Một hộ gia đình 1 pha thì lắp bao nhiêu chiếc?
Thông thường, chỉ cần lắp 1 chiếc tại tủ điện tổng (Main Distribution Board) để bảo vệ toàn bộ các nhánh thiết bị phía sau.
5. Thiết bị này có thay thế được Aptomat (MCB) không?
Không. EZ9L33120 là thiết bị chống sét chuyên dụng, không có chức năng bảo vệ quá tải hay ngắn mạch. Bạn vẫn cần MCB để bảo vệ hệ thống.
6. Dòng 20kA có đủ cho nhu cầu gia đình không?
Hoàn toàn đủ. 20kA là mức bảo vệ tiêu chuẩn và rất hiệu quả cho hầu hết các hộ gia đình và văn phòng nhỏ tại Việt Nam.
7. Có lắp được cho điện 3 pha không?
Không, EZ9L33120 là loại 1P (1 Pha). Với hệ thống điện 3 pha, bạn vui lòng chọn model EZ9L33720 hoặc các dòng 3P+N tương ứng.
8. Tuổi thọ của sản phẩm là bao lâu?
Tuổi thọ phụ thuộc vào tần suất và cường độ của các xung điện tại khu vực bạn sống. Ở vùng thường xuyên có dông sét, nên kiểm tra trạng thái vạch chỉ báo định kỳ hàng năm.
9. Nên lắp EZ9L33120 trước hay sau MCB tổng?
Thông thường nên lắp song song hoặc ngay sau MCB tổng để xung sét được xả xuống đất trước khi đi sâu vào các thiết bị bảo vệ nhánh và tải tiêu thụ.
10. Mua Schneider EZ9L33120 chính hãng ở đâu uy tín?
Quý khách có thể đặt mua tại AUT VN - Đơn vị phân phối thiết bị điện Schneider chính hãng, cam kết đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng.
11. Sản phẩm có gây sụt áp hay ảnh hưởng đến điện năng không?
Không. Ở trạng thái vận hành bình thường, thiết bị có trở kháng cực cao, gần như không tiêu thụ điện và không ảnh hưởng đến điện áp cung cấp cho tải.
12. Tôi có thể tự lắp đặt tại nhà được không?
Vì liên quan đến điện cao áp và yêu cầu kỹ thuật về hệ thống tiếp địa, AUT VN khuyên bạn nên thuê thợ điện chuyên nghiệp để lắp đặt đảm bảo an toàn và hiệu quả.
Nguồn tham khảo: Schneider Electric Global
