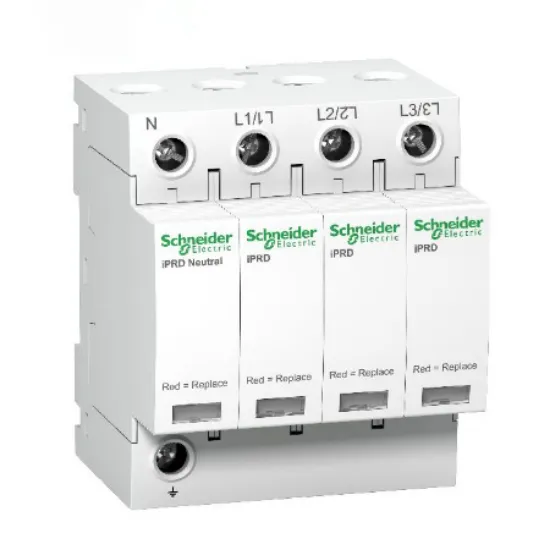

Chống sét lan truyền Schneider A9L20600 iPRD20 | Loại 2, 3P+N, Imax 20kA

  • Hãng sản xuất: Schneider
  • Mã sản phẩm: A9L20600 (iPRD20 series)
  • Loại thiết bị: Chống sét lan truyền Loại 2 (Type 2)
  • Cấu hình: 3P+N, Dòng xả tối đa Imax = 20kA
  • Công nghệ: Kết hợp GDT và MOV giúp bảo vệ tối ưu cho mạng lưới phân phối điện.
nhà chế tạo: Schneider
SKU: A9L20600
Giá cũ: 6.586.650 ₫
5.269.320 ₫

Giới thiệu về Chống sét lan truyền Schneider A9L20600 iPRD20

Thiết bị chống sét lan truyền Schneider A9L20600 thuộc dòng iPRD20 series là giải pháp bảo vệ chuyên sâu cho các hệ thống điện công nghiệp và dân dụng. Được thiết kế để triệt tiêu các xung điện áp cao gây ra bởi sét đánh gián tiếp hoặc các sự cố đóng cắt trong mạng lưới điện, sản phẩm giúp bảo vệ an toàn tuyệt đối cho các thiết bị điện tử nhạy cảm phía sau, tránh hư hỏng và gián đoạn vận hành.

Điểm nổi bật của Schneider A9L20600

  • Khả năng bảo vệ mạnh mẽ: Dòng xả tối đa lên đến 20kA, đảm bảo an toàn cho hệ thống trước các cú sốc điện áp lớn.
  • Công nghệ tiên tiến: Sự kết hợp giữa GDT (Gas Discharge Tube) và MOV (Metal Oxide Varistor) giúp tối ưu hóa thời gian đáp ứng và tăng tuổi thọ thiết bị.
  • Thiết kế tối ưu: Cấu hình 3P+N phù hợp cho hệ thống điện 3 pha, dễ dàng lắp đặt trên thanh ray DIN tiêu chuẩn.
  • Độ bền cao: Đạt cấp bảo vệ IK03, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩm (SKU)A9L20600
Dòng sản phẩmiPRD20 series
Loại thiết bị chống sétLoại 2 (Type 2)
Mô tả cực3P+N
Điện áp hoạt động định mức (Ue)230VAC / 400VAC
Dòng xả danh nghĩa (In)5kA
Dòng xả tối đa (Imax)20kA
Điện áp mạch hở (Uoc)<1.1kV / <1.4kV
Công nghệ chống sétGDT, MOV
Cấp bảo vệIK03
Độ sâu tổng thể69mm
Trọng lượng tương đối414g
Phụ kiện tương thíchNắp chặn BIZ-07, Thanh ray DIN HYBT-01, PFP-100N, TC 5x35x1000

Lợi ích khi sử dụng Schneider A9L20600

  • Giảm thiểu rủi ro hư hỏng: Ngăn chặn các xung điện áp cao xâm nhập vào hệ thống, bảo vệ PLC, biến tần, máy tính công nghiệp.
  • Tiết kiệm chi phí bảo trì: Tránh việc phải thay thế thiết bị đắt tiền sau mỗi mùa mưa bão.
  • Đảm bảo vận hành liên tục: Giảm thiểu thời gian downtime của nhà máy do sự cố điện áp.
  • Tuân thủ tiêu chuẩn: Đáp ứng các yêu cầu khắt khe về an toàn điện trong công nghiệp.

Hướng dẫn sử dụng và lắp đặt (How-to)

  1. Khảo sát: Xác định vị trí tủ điện phân phối chính, đảm bảo có hệ thống nối đất (Grounding) đạt chuẩn.
  2. Lắp đặt vật lý: Gắn thiết bị A9L20600 lên thanh ray DIN (Sử dụng phụ kiện HYBT-01 hoặc PFP-100N nếu cần).
  3. Kết nối dây: Kết nối các pha L1, L2, L3 và dây trung tính N vào các cực tương ứng của thiết bị.
  4. Nối đất: Kết nối cực tiếp địa của thiết bị với hệ thống tiếp địa của tòa nhà/nhà máy.
  5. Kiểm tra: Sử dụng đồng hồ đo để kiểm tra thông mạch và điện áp trước khi đóng điện vận hành.

Sản phẩm thường được sử dụng cùng

Để tối ưu hóa hệ thống quản lý và bảo vệ điện, bạn có thể tham khảo các thiết bị điều khiển và đếm từ Autonics cung cấp bởi AUT VN như: CT6Y-2P4, CT6M-1P4T, CT6Y-2P2, CT6M-2P4, GF7A-P41T, FX6M-1P4, CT6M-2P2, CT6M-2P4T.

Ứng dụng thực tế

Thiết bị chống sét Schneider A9L20600 được ứng dụng rộng rãi trong:

  • Tủ điện phân phối (MDB, DB) trong các nhà máy sản xuất.
  • Hệ thống điện của các tòa nhà văn phòng, trung tâm thương mại.
  • Bảo vệ các trạm viễn thông, hệ thống điều khiển tự động hóa.
  • Các khu vực có nguy cơ sét đánh cao hoặc lưới điện không ổn định.

Câu hỏi thường gặp (FAQ)

1. Schneider A9L20600 là thiết bị chống sét loại mấy?
Đây là thiết bị chống sét Loại 2 (Type 2), chuyên dùng để bảo vệ chống lại các xung điện áp lan truyền từ mạng lưới phân phối điện.

2. Ý nghĩa của thông số 3P+N là gì?
3P+N có nghĩa là thiết bị bảo vệ cho 3 pha (L1, L2, L3) và 1 dây trung tính (Neutral), phù hợp cho hệ thống điện 3 pha 4 dây.

3. Imax 20kA có ý nghĩa như thế nào?
Imax là dòng xả tối đa mà thiết bị có thể chịu đựng được một lần duy nhất mà không bị hỏng hóc nghiêm trọng.

4. Công nghệ GDT và MOV trong sản phẩm này có tác dụng gì?
MOV giúp đáp ứng nhanh với các xung điện áp nhỏ và trung bình, trong khi GDT xử lý các xung điện áp lớn, sự kết hợp này giúp tăng hiệu quả bảo vệ và tuổi thọ thiết bị.

5. Tôi có thể lắp A9L20600 cho điện 1 pha không?
Sản phẩm này được thiết kế cho hệ thống 3 pha. Đối với điện 1 pha, bạn nên chọn các mã sản phẩm 1P hoặc 1P+N của Schneider.

6. Khi nào cần thay thế thiết bị chống sét này?
Bạn cần thay thế khi chỉ báo trạng thái trên thiết bị chuyển sang màu đỏ (báo hỏng) hoặc sau khi có một sự cố sét đánh cực lớn xảy ra.

7. Thiết bị này có cần nối đất không?
Có, bắt buộc phải nối đất để thiết bị có thể xả dòng điện xung xuống đất, nếu không thiết bị sẽ không có tác dụng bảo vệ.

8. Schneider A9L20600 có lắp được trên thanh ray DIN không?
Có, sản phẩm được thiết kế chuẩn để lắp đặt trên thanh ray DIN phổ biến.

9. Sự khác biệt giữa In và Imax là gì?
In (5kA) là dòng xả danh nghĩa thiết bị có thể chịu được nhiều lần, còn Imax (20kA) là giới hạn tối đa thiết bị có thể chịu được một lần.

10. Mua Schneider A9L20600 chính hãng ở đâu?
Bạn có thể mua sản phẩm chính hãng tại AUT VN - Nhà phân phối thiết bị điện công nghiệp uy tín.

Nguồn tham khảo: Schneider Electric Official Website
