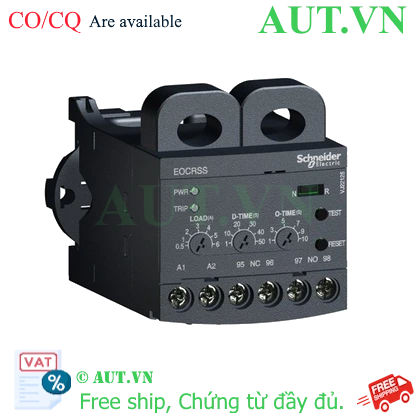

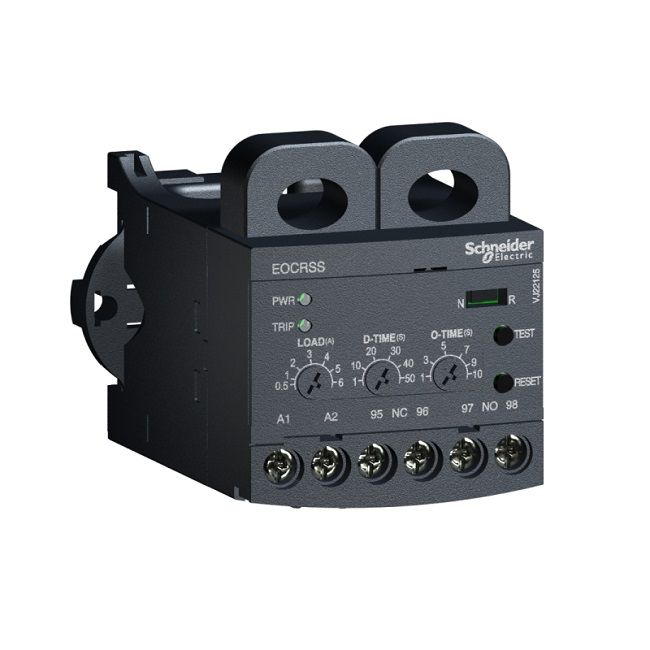

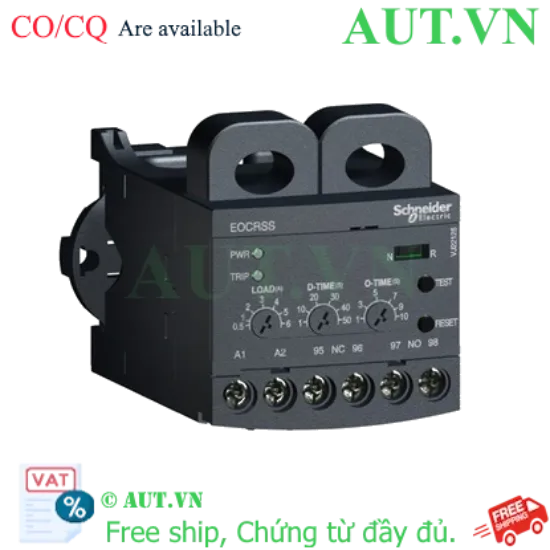

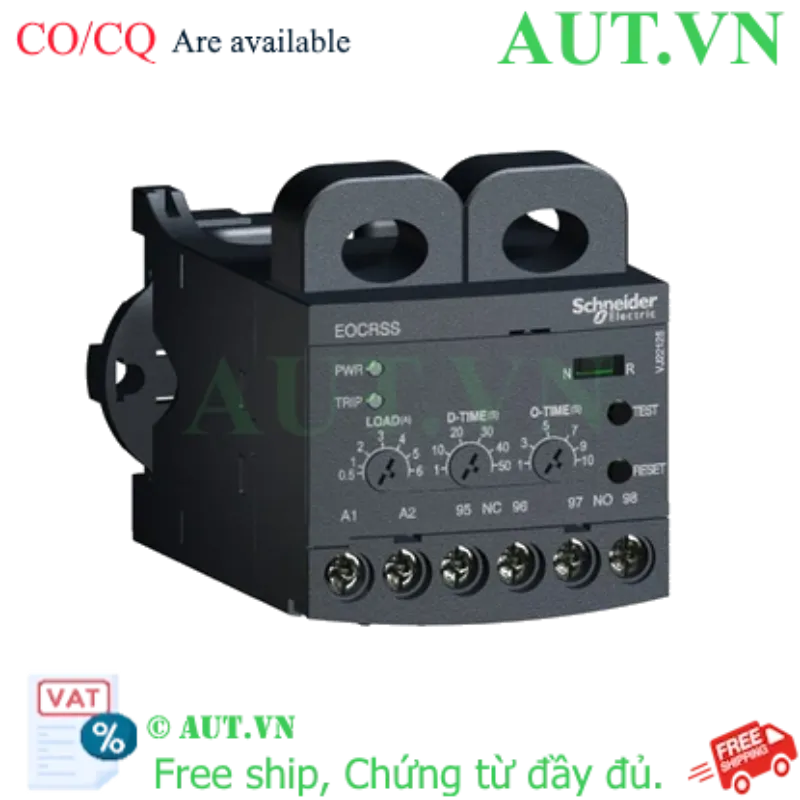

Rơ le điện tử Schneider EOCRSS-60W | Bảo vệ Quá tải, Mất pha, Kẹt Rotor (5-60A) | AUT VN

Dải bảo vệ dòng điện: 5-60A (Cài đặt kỹ thuật số chính xác cao)
Điện áp hoạt động: 380-440VAC (Phù hợp hệ thống điện 3 pha công nghiệp)
Chức năng 3-trong-1: Chống quá tải, chống mất pha và chống kẹt rotor (Locked Rotor)
Hiển thị thông minh: Màn hình LED 7 đoạn hiển thị dòng điện thực tế cực kỳ trực quan
Thiết kế chuẩn công nghiệp: Lắp đặt nhanh chóng trên thanh DIN-Rail 35mm

nhà chế tạo: Schneider

SKU: EOCRSS-60W

Tải xuống mẫu

Giá cũ: 904.950 ₫

Giá bán: 723.960 ₫

Số lượng:

Rơ le điện tử Schneider EOCRSS-60W - Giải pháp bảo vệ động cơ 3 pha toàn diện

Trong vận hành hệ thống điện công nghiệp, động cơ điện được ví như 'trái tim' của dây chuyền sản xuất. Một sự cố nhỏ như mất pha hay kẹt rotor cũng có thể dẫn đến cháy cuộn dây, gây thiệt hại kinh tế cực lớn. Rơ le điện tử Schneider EOCRSS-60W (thuộc dòng EOCR danh tiếng) là giải pháp bảo vệ cao cấp, giúp giám sát chính xác và ngăn ngừa mọi rủi ro cho motor của bạn.

Điểm nổi bật vượt trội của Schneider EOCRSS-60W

Công nghệ cảm biến điện tử tiên tiến: Khác với rơ le nhiệt truyền thống dễ sai số do nhiệt độ môi trường, EOCRSS-60W sử dụng cảm biến dòng điện kỹ thuật số, đảm bảo độ chính xác tuyệt đối trong mọi điều kiện làm việc.
Giám sát trực quan qua màn hình LED: Màn hình LED 7 đoạn cho phép kỹ thuật viên theo dõi dòng điện thực tế đang chạy qua động cơ, giúp việc chẩn đoán lỗi trở nên nhanh chóng và dễ dàng.
Bảo vệ đa năng 3 trong 1: Tích hợp đầy đủ các tính năng bảo vệ quan trọng nhất: Chống quá tải (Overload), chống mất pha (Phase Loss) và chống kẹt rotor (Locked Rotor).
Thiết kế tối ưu không gian: Kích thước nhỏ gọn, tương thích hoàn hảo với thanh DIN-Rail 35mm, giúp tối ưu hóa việc bố trí thiết bị trong tủ điện điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu	Schneider (EOCR)
Model	EOCRSS-60W
Điện áp hoạt động	380-440VAC
Tần số	50/60Hz
Dải dòng điện bảo vệ	5-60A
Tiếp điểm đầu ra	1NO + 1NC (SPST-NO, SPST-NC)
Thời gian trễ khởi động (D-Time)	1-120s
Thời gian tác động quá tải (O-Time)	1-30s
Phương pháp hiển thị	Màn hình LED 7 đoạn
Cấp bảo vệ	IP20
Kích thước (WxHxD)	70 x 71 x 68 mm
Trọng lượng	0.325 kg

Lợi ích khi đầu tư Schneider EOCRSS-60W cho hệ thống

Giảm thiểu tối đa Downtime: Phát hiện sự cố tức thì, giúp ngắt điện trước khi động cơ bị hư hỏng nặng, tiết kiệm thời gian dừng máy ngoài ý muốn.
Tiết kiệm chi phí bảo trì: Ngăn ngừa việc cháy cuộn dây motor, giảm thiểu chi phí quấn lại hoặc thay mới thiết bị đắt tiền.
Độ tin cậy cực cao: Đảm bảo hệ thống vận hành ổn định ngay cả khi điện áp lưới hoặc các pha điện gặp sự cố không ổn định.

Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt cơ khí: Gắn thiết bị lên thanh DIN-Rail 35mm trong tủ điện một cách chắc chắn.
Bước 2 - Đấu nối điện: Luồn 3 dây pha của động cơ qua 3 lỗ biến dòng (CT) tích hợp trên thân rơ le. Đấu nối nguồn nuôi vào các terminal tương ứng và kết nối tiếp điểm điều khiển với mạch khởi động từ (Contactor).
Bước 3 - Cài đặt dòng định mức (LOAD): Sử dụng các nút bấm trên mặt thiết bị để cài đặt giá trị dòng điện bảo vệ. Khuyến nghị cài đặt bằng 1.1 lần dòng định mức (In) ghi trên nhãn motor.
Bước 4 - Cài đặt thời gian trễ (D-TIME & O-TIME): Thiết lập D-Time để bù dòng khởi động và O-Time để xác định thời gian chịu quá tải cho phép.
Bước 5 - Kiểm tra: Bật nguồn, theo dõi dòng điện thực tế trên màn hình LED để đảm bảo các thông số đã chuẩn xác trước khi đưa vào vận hành chính thức.

Sản phẩm này sử dụng chung với thiết bị nào?

Để tạo thành một hệ thống điều khiển và bảo vệ động cơ hoàn chỉnh, bạn nên kết hợp Schneider EOCRSS-60W với:

Contactor (Khởi động từ) Schneider: Thực hiện đóng/ngắt nguồn điện chính khi có sự cố.
MCB/MCCB: Bảo vệ ngắn mạch cho toàn mạch động lực.
PLC: Để tích hợp tín hiệu cảnh báo lỗi về hệ thống quản lý trung tâm.

Ứng dụng thực tế (Application)

Thiết bị được ứng dụng rộng rãi trong các môi trường công nghiệp nặng và dân dụng:

Hệ thống máy bơm nước công nghiệp, bơm chữa cháy (PCCC).
Hệ thống quạt hút công thông gió, điều hòa trung tâm (HVAC).
Các dây chuyền băng tải, máy nén khí, máy nghiền đá.
Máy công cụ CNC, máy phay, máy tiện vận hành bằng động cơ 3 pha.

Câu hỏi thường gặp về Schneider EOCRSS-60W (FAQ)

1. Tại sao tôi nên dùng rơ le điện tử thay vì rơ le nhiệt?
Rơ le điện tử Schneider EOCRSS-60W có độ chính xác cao hơn, không bị ảnh hưởng bởi nhiệt độ môi trường và đặc biệt có thể bảo vệ các lỗi như mất pha, kẹt rotor - điều mà rơ le nhiệt không làm được.

2. Dải dòng 5-60A có phù hợp với motor của tôi không?
Nếu dòng định mức (In) của động cơ bạn nằm trong khoảng 5A đến 60A, thiết bị này hoàn toàn đáp ứng tốt.

3. Chức năng bảo vệ kẹt rotor (Locked Rotor) hoạt động như thế nào?
Khi động cơ bị kẹt cơ khí không thể quay, dòng điện sẽ tăng vọt. Rơ le sẽ phát hiện sự tăng dòng bất thường này và ngắt điện ngay lập tức để tránh cháy motor.

4. Tôi có cần mua thêm biến dòng CT rời không?
Không, sản phẩm đã tích hợp sẵn biến dòng (Built-in CT) bên trong thân máy, bạn chỉ cần luồn dây pha qua lỗ là xong.

5. Làm thế nào để reset thiết bị sau khi ngắt do lỗi?
Bạn có thể nhấn nút Reset ngay trên mặt rơ le hoặc đấu nối một nút nhấn Reset từ xa để thao tác tiện lợi hơn.

6. Màn hình LED hiển thị được những thông tin gì?
Màn hình LED 7 đoạn hiển thị giá trị dòng điện thực tế đang chạy qua động cơ, giúp bạn giám sát trạng thái máy tức thì.

7. Thiết bị có bảo vệ được khi mất 1 pha không?
Có, đây là một trong những chức năng cốt lõi của EOCRSS-60W giúp bảo vệ động cơ khỏi sự cố mất pha lưới điện.

8. Thời gian trễ D-Time dùng để làm gì?
D-Time giúp rơ le 'bỏ qua' dòng điện khởi động cao trong vài giây đầu tiên, tránh việc rơ le ngắt nhầm khi máy vừa bắt đầu chạy.

9. Sản phẩm có thể lắp trên thanh ray không?
Có, thiết bị được thiết kế chuẩn để gắn trực tiếp lên thanh DIN-Rail 35mm trong tủ điện.

10. Tôi mua hàng tại AUT VN có được bảo hành không?
Chắc chắn rồi, tất cả sản phẩm Schneider tại AUT VN đều là hàng chính hãng và được bảo hành 12 tháng.

Nguồn tham khảo: Schneider Electric Official
