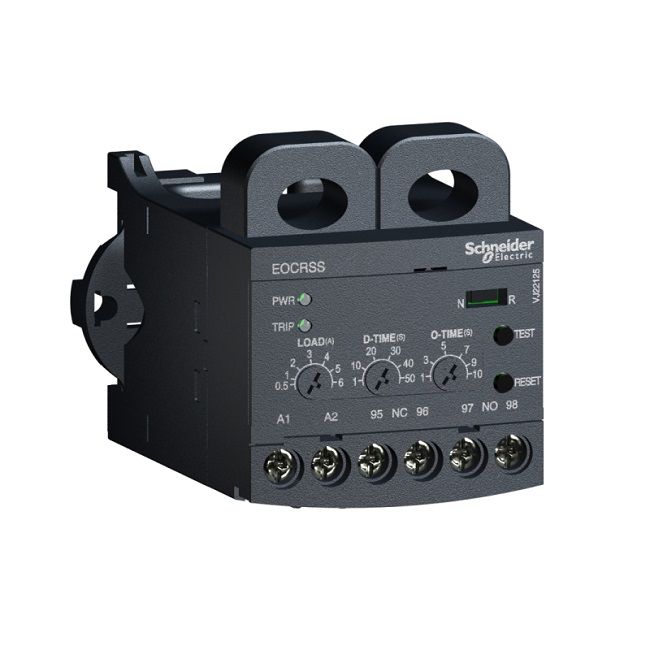

Rơ le điện tử Schneider EOCRSS-05W (380-440V) - Bảo vệ Quá tải, Mất pha, Kẹt Rotor

Giới thiệu Rơ le điện tử Schneider EOCRSS-05W

Trong hệ thống điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố bất ngờ là yếu tố sống còn để tránh thiệt hại về chi phí và thời gian dừng máy. Rơ le điện tử Schneider EOCRSS-05W là giải pháp bảo vệ động cơ 3 pha tiên tiến nhất hiện nay, được thiết kế để thay thế các dòng rơ le nhiệt lỗi thời. Với khả năng đo lường dòng điện cực kỳ chính xác thông qua cảm biến điện tử, thiết bị giúp nhận diện sớm các nguy cơ như quá tải, mất pha hoặc kẹt rotor để ngắt mạch kịp thời. Sản phẩm được phân phối chính hãng bởi AUT VN, đảm bảo độ bền và tiêu chuẩn kỹ thuật khắt khe nhất.

Điểm nổi bật của Schneider EOCRSS-05W

• Công nghệ cảm biến điện tử: Loại bỏ hoàn toàn sai số do nhiệt độ môi trường, mang lại độ chính xác vượt trội so với rơ le nhiệt truyền thống.
• Giám sát trực quan: Màn hình LED 7 đoạn cho phép kỹ thuật viên đọc giá trị dòng điện thực tế ngay tại tủ điện, giúp chẩn đoán tình trạng động cơ nhanh chóng.
• Tính năng bảo vệ 3 trong 1: Tích hợp đầy đủ các chế độ bảo vệ quan trọng nhất: Quá tải (Overload), Mất pha (Phase loss) và Kẹt rotor (Locked Rotor).
• Cài đặt linh hoạt: Cho phép tùy chỉnh sâu các thông số thời gian trễ (D-Time) và thời gian tác động (O-Time) để phù hợp với đặc tính khởi động của từng loại động cơ.

Bảng thông số kỹ thuật chi tiết

Lợi ích vượt trội khi sử dụng EOCRSS-05W

• Bảo vệ tối ưu: Ngăn chặn triệt để rủi ro cháy cuộn dây động cơ do các sự cố điện và cơ khí.
• Tối ưu hóa vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ khả năng chẩn đoán lỗi cực nhanh qua màn hình LED.
• Tiết kiệm chi phí: Giảm thiểu rủi ro thay thế động cơ đắt tiền và tiết kiệm không gian lắp đặt tủ điện.
• Độ bền công nghiệp: Sản phẩm từ Schneider Electric đảm bảo vận hành ổn định trong môi trường khắc nghiệt.

Hướng dẫn sử dụng và cài đặt (How-to)

1. Bước 1: Lắp đặt vật lý: Gắn thiết bị lên thanh DIN-Rail 35mm. Luồn 3 dây pha của động cơ xuyên qua lỗ biến dòng (CT) tích hợp trên rơ le.
2. Bước 2: Đấu nối điện: Kết nối nguồn cấp 3 pha vào chân nguồn và đấu nối tiếp điểm NO/NC vào mạch điều khiển của Contactor.
3. Bước 3: Cài đặt dòng định mức: Nhấn nút SET, sử dụng các phím mũi tên để điều chỉnh giá trị dòng điện (ví dụ: 4.0A) rồi nhấn SET để lưu.
4. Bước 4: Thiết lập thời gian trễ (D-Time): Cài đặt thời gian bỏ qua dòng khởi động để tránh tình trạng rơ le nhảy nhầm khi động cơ vừa bắt đầu chạy.
5. Bước 5: Kiểm tra vận hành: Bật nguồn, quan sát màn hình LED để đảm bảo dòng điện hiển thị khớp với thực tế và thử nghiệm ngắt mạch để kiểm tra tính năng.

Sản phẩm sử dụng kết hợp với

Để đảm bảo hệ thống bảo vệ động cơ đạt hiệu quả cao nhất, bạn nên sử dụng EOCRSS-05W cùng với:

• Khởi động từ (Contactor) Schneider: Để thực hiện lệnh ngắt nguồn khi có sự cố.
• Aptomat (MCB/MCCB) Schneider: Bảo vệ ngắn mạch và quá tải tổng cho hệ thống.
• Bộ điều khiển PLC/HMI: Để giám sát trạng thái lỗi từ xa qua tín hiệu tiếp điểm.

Ứng dụng thực tế (Application)

EOCRSS-05W là lựa chọn hàng đầu cho các ứng dụng:

• Hệ thống bơm nước: Bảo vệ bơm chống cháy khi mất pha hoặc kẹt cánh bơm.
• Hệ thống quạt công nghiệp: Giám sát dòng điện quạt thông gió công suất lớn.
• Băng tải sản xuất: Ngăn chặn sự cố kẹt cơ khí trên dây chuyền sản xuất.
• Máy nén khí và máy điều hòa: Bảo vệ các động cơ quan trọng trong hệ thống HVAC.

Câu hỏi thường gặp (FAQ)

Nguồn tham khảo: Schneider Electric Official Site
