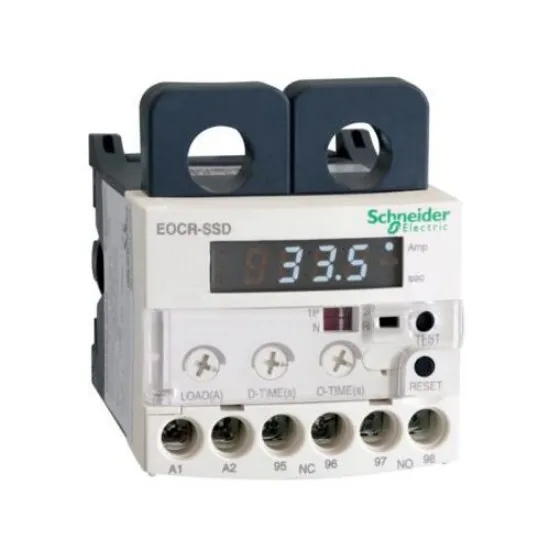

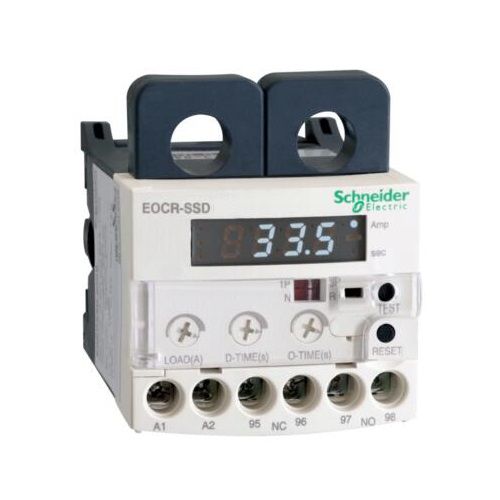

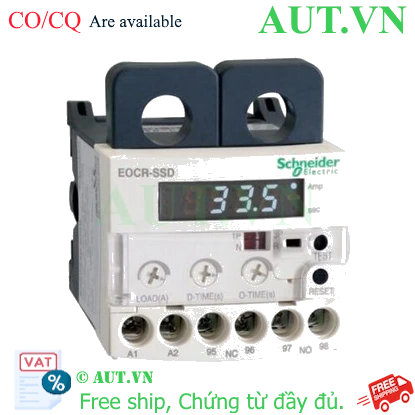

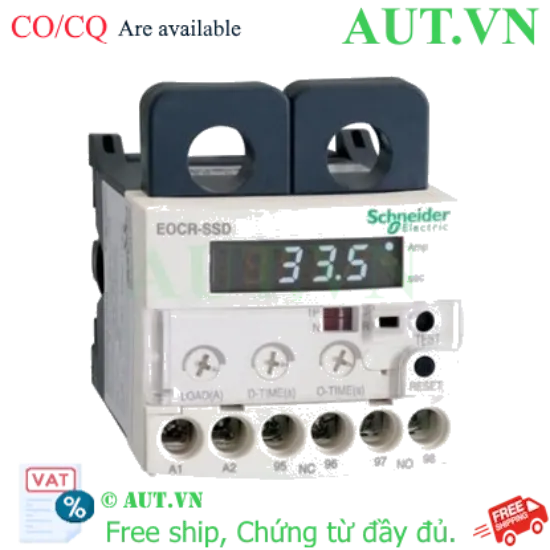

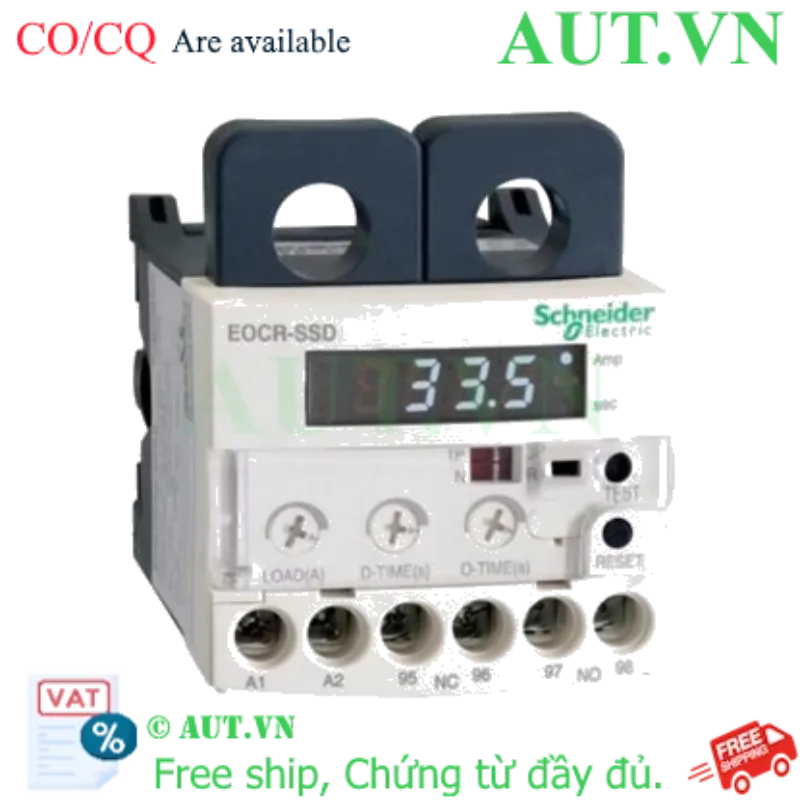

Rơ le điện tử Schneider EOCR EOCRSSD-05S (0.5-6A) - Bảo vệ Quá dòng, Mất pha & Kẹt Rotor | AUT VN

Dải dòng cài đặt chính xác: 0.5A - 6A, tối ưu cho động cơ công suất nhỏ.
Nguồn cấp đa năng: Hoạt động rộng từ 24-240V AC/DC, dễ dàng tích hợp mọi tủ điện.
Bảo vệ 3 trong 1: Chống quá dòng, mất pha và kẹt rotor (Locked Rotor) cực kỳ nhạy bén.
Màn hình LED thông minh: Hiển thị trực quan dòng điện thực và mã lỗi để chẩn đoán nhanh.
Thương hiệu uy tín: Công nghệ Schneider Electric chính hãng, độ bền vượt trội so với rơ le nhiệt.

nhà chế tạo: Schneider

khả dụng: Trong kho

SKU: EOCRSSD-05S

Tải xuống mẫu

Giá cũ: 1.918.200 ₫

Giá bán: 1.534.560 ₫

Rơ le điện tử Schneider EOCR EOCRSSD-05S: Giải pháp bảo vệ động cơ toàn diện và chính xác

Trong các hệ thống sản xuất công nghiệp, động cơ điện được ví như 'trái tim' của dây chuyền. Một sự cố nhỏ như mất pha hay kẹt rotor cũng có thể dẫn đến cháy cuộn dây, gây thiệt hại lớn về chi phí và thời gian dừng máy. Rơ le điện tử Schneider EOCR EOCRSSD-05S chính là 'người gác đền' tin cậy, mang đến khả năng bảo vệ vượt trội so với các dòng rơ le nhiệt truyền thống nhờ công nghệ đo lường điện tử tiên tiến nhất hiện nay.

Điểm nổi bật của EOCR Schneider EOCRSSD-05S

Công nghệ đo điện tử độ chính xác cao: Loại bỏ hoàn toàn sai số do nhiệt độ môi trường, giúp cài đặt dòng bảo vệ chính xác đến từng đơn vị nhỏ nhất.
Nguồn cấp đa năng (Universal Supply): Với dải điện áp cực rộng 24-240V AC/DC, thiết bị dễ dàng tích hợp vào mọi tủ điện mà không cần thêm bộ chuyển nguồn phức tạp, tiết kiệm không gian và chi phí.
Khả năng bảo vệ đa tầng: Tích hợp đầy đủ các tính năng: bảo vệ quá dòng (Overcurrent), bảo vệ mất pha (Phase loss) và đặc biệt là bảo vệ kẹt rotor (Locked Rotor) giúp ngăn chặn cháy động cơ tức thì.
Chẩn đoán lỗi thông minh: Màn hình LED hiển thị trực quan dòng điện đang chạy và mã lỗi cụ thể, giúp kỹ thuật viên xử lý sự cố nhanh chóng, chính xác, giảm thời gian downtime.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu	Schneider Electric
Model	EOCRSSD-05S
Dải dòng cài đặt (Load Current)	0.5 - 6A
Điện áp nguồn (Supply Voltage)	24 - 240V AC/DC
Thời gian trễ khởi động (D-time)	1 ~ 30 giây (Có thể điều chỉnh)
Thời gian quá tải (O-time)	0.5 / 1 ~ 10 giây (Có thể điều chỉnh)
Tiếp điểm đầu ra (Output Contact)	2-SPST 3A / 250VAC (1 NO + 1 NC)
Chế độ bảo vệ	Quá dòng, Mất pha, Kẹt Rotor
Nhiệt độ vận hành	-20°C đến 60°C
Hiển thị	Màn hình LED kỹ thuật số (Digital Display)
Công suất tiêu thụ	< 3W

Lợi ích khi đầu tư EOCRSSD-05S cho hệ thống

Tối ưu hóa chi phí vận hành: Phát hiện sớm các bất thường điện năng, giảm thiểu rủi ro thay thế động cơ đắt tiền và chi phí sửa chữa lớn.
Lắp đặt và vận hành đơn giản: Thiết kế chuẩn công nghiệp, dễ dàng đấu nối và cài đặt thông số trực tiếp trên thiết bị mà không cần thiết bị chuyên dụng.
Độ bền vượt trội: Sản phẩm từ Schneider Electric đảm bảo hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt, chống nhiễu tốt.

Hướng dẫn cài đặt và vận hành (How-to)

Bước 1 - Đấu nối nguồn: Kết nối nguồn cấp (24-240V AC/DC) vào các chân nguồn của rơ le theo đúng sơ đồ đấu nối của nhà sản xuất.
Bước 2 - Kết nối cảm biến dòng: Luồn dây pha của động cơ qua lỗ cảm biến dòng (CT) tích hợp trực tiếp trên thân thiết bị.
Bước 3 - Cài đặt D-time (Delay time): Điều chỉnh thời gian trễ khi khởi động (thường từ 1-5s) để tránh rơ le ngắt nhầm do dòng khởi động tăng cao.
Bước 4 - Cài đặt O-time (Overload time): Thiết lập thời gian cho phép quá tải trước khi rơ le kích hoạt ngắt mạch bảo vệ để tránh ngắt nhầm.
Bước 5 - Cài đặt dòng bảo vệ (Load): Điều chỉnh giá trị dòng điện cài đặt (setpoint) phù hợp với dòng định mức của động cơ.
Bước 6 - Kiểm tra: Quan sát màn hình LED để đảm bảo dòng điện thực tế hiển thị đúng với giá trị vận hành bình thường của động cơ.

Sản phẩm sử dụng kết hợp (isRelatedTo)

Để hệ thống bảo vệ động cơ đạt hiệu quả cao nhất, bạn nên sử dụng EOCRSSD-05S cùng với:

Contactor (Khởi động từ) Schneider: Đóng/ngắt mạch điện chính khi rơ le phát lệnh bảo vệ.
Aptomat (MCB/MCCB) Schneider: Bảo vệ ngắn mạch và quá tải tổng cho toàn bộ hệ thống điện.
Bộ điều khiển/PLC: Để tự động hóa quy trình giám sát và nhận tín hiệu cảnh báo lỗi từ rơ le về trung tâm.

Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:

Hệ thống bơm nước và máy nén khí trong các nhà máy sản xuất.
Hệ thống băng tải, máy vận chuyển hàng hóa tự động.
Hệ thống quạt thông gió và điều hòa không khí (HVAC) công nghiệp.
Các loại máy công cụ, máy gia công cơ khí sử dụng động cơ công suất nhỏ.

Câu hỏi thường gặp về EOCR Schneider EOCRSSD-05S (FAQ)

1. EOCRSSD-05S khác gì so với rơ le nhiệt truyền thống?
Khác với rơ le nhiệt dựa trên sự giãn nở cơ học dễ sai số do nhiệt độ, EOCRSSD-05S sử dụng cảm biến điện tử cho độ chính xác cực cao và phản ứng tức thì với các lỗi như mất pha hay kẹt rotor.

2. Tôi có thể dùng thiết bị này cho động cơ 1 pha không?
Có, sản phẩm hỗ trợ bảo vệ linh hoạt cho cả động cơ 1 pha và 3 pha.

3. Chế độ 'Kẹt Rotor' hoạt động như thế nào?
Khi động cơ bị kẹt cơ khí không thể quay, dòng điện sẽ tăng vọt. Rơ le sẽ nhận diện sự gia tăng đột ngột này và ngắt điện nhanh hơn chế độ quá tải để bảo vệ cuộn dây không bị cháy.

4. Dải dòng 0.5-6A phù hợp với động cơ bao nhiêu HP?
Dải này phù hợp với các động cơ có dòng định mức nằm trong khoảng 0.5A đến 6A (thường là các động cơ công suất nhỏ).

5. Tại sao tôi nên chọn loại nguồn 24-240V AC/DC?
Vì nó cực kỳ linh hoạt. Bạn có thể dùng nguồn 24V DC của tủ điều khiển hoặc nguồn 220V AC trực tiếp mà không cần thiết bị chuyển đổi trung gian.

6. Khi rơ le báo lỗi Trip, tôi cần xử lý thế nào?
Kiểm tra nguyên nhân (quá tải, mất pha hay kẹt cơ khí). Sau khi xử lý xong sự cố, nhấn nút Reset trên rơ le để đưa thiết bị về trạng thái sẵn sàng.

7. Sản phẩm có bảo hành chính hãng không?
Có, sản phẩm được bảo hành chính hãng 12 tháng khi mua tại AUT VN.

8. Làm sao để phân biệt hàng chính hãng Schneider tại AUT VN?
Hàng chính hãng luôn có đầy đủ chứng chỉ CO/CQ, tem nhãn sắc nét và được phân phối chính thức bởi AUT VN.

9. Thiết bị có chống được lỗi mất pha không?
Chắc chắn có. Đây là một trong những tính năng quan trọng nhất giúp ngăn chặn cháy động cơ khi nguồn cấp bị thiếu pha.

10. Lắp đặt thiết bị này có khó không?
Rất đơn giản, chỉ cần luồn dây qua lỗ CT và đấu nối nguồn theo sơ đồ đi kèm là hoàn tất.

Nguồn tham khảo: Schneider Electric Official
