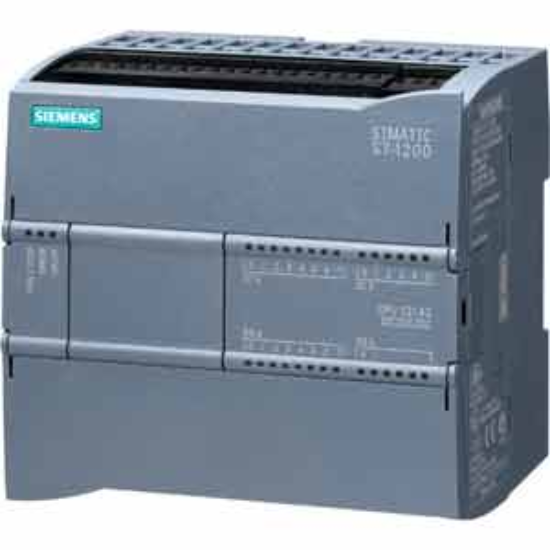

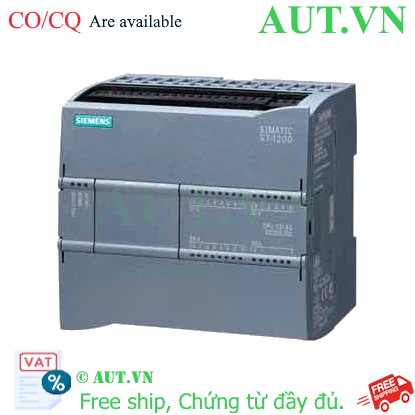

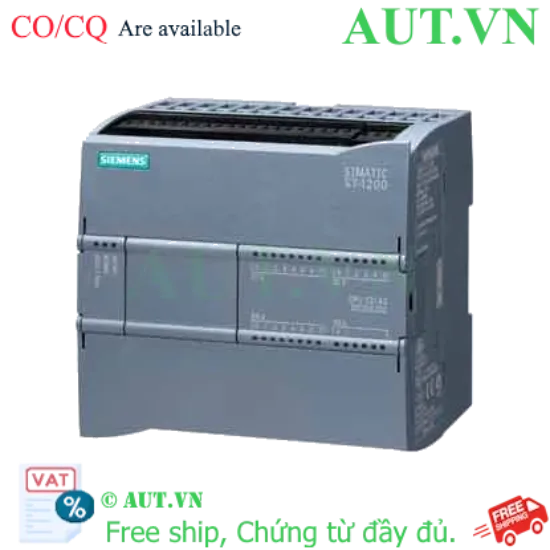

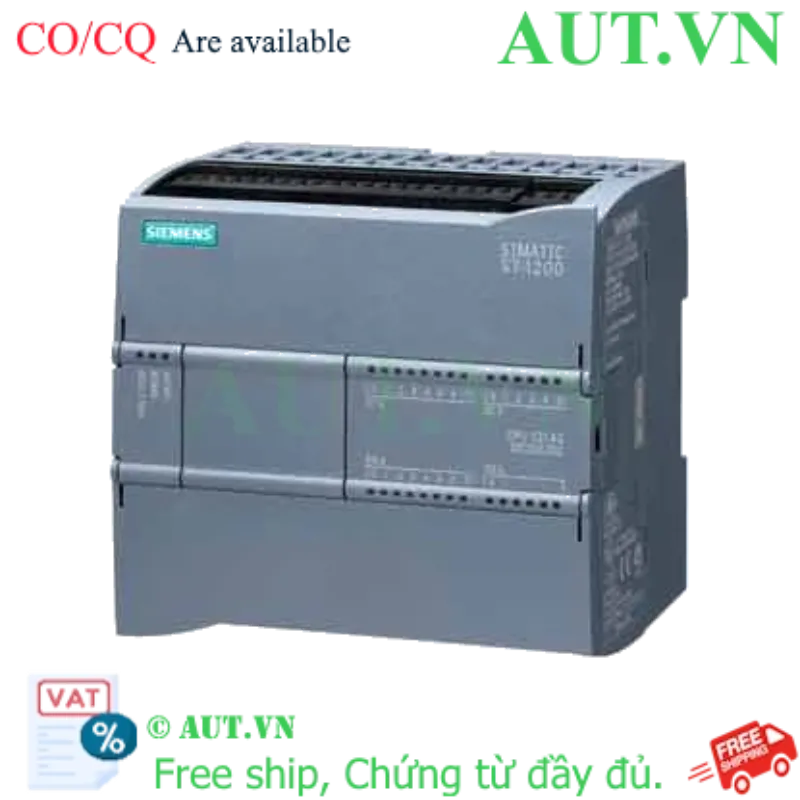

PLC Siemens S7-1200 CPU 1214C DC/DC/DC 6ES7214-1AG40-0XB0 - Điều Khiển Servo, 14DI/10DO, Profinet Chính Hãng

Mã sản phẩm: 6ES7214-1AG40-0XB0 chính hãng Siemens.
Cấu hình I/O: 14 ngõ vào số (24VDC), 10 ngõ ra Transistor (24VDC) tốc độ cao và 2 ngõ vào tương tự (0-10V).
Truyền thông: Tích hợp cổng Profinet/Ethernet, hỗ trợ kết nối HMI/SCADA và Modbus TCP.
Ưu điểm: Chuyên dụng cho điều khiển Servo/Stepper motor nhờ ngõ ra xung (PTO), bộ nhớ 100 KB.
Cam kết: Hàng chính hãng, đầy đủ CO/CQ, phân phối bởi AUT VN.

nhà chế tạo: Siemens

khả dụng: Trong kho

SKU: 6ES7214-1AG40-0XB0

Tải xuống mẫu

Giá cũ: 10.257.750 ₫

Giá bán: 8.206.200 ₫

Số lượng:

Giới thiệu về PLC Siemens S7-1200 CPU 1214C DC/DC/DC (6ES7214-1AG40-0XB0)

Trong xu thế chuyển đổi số và Công nghiệp 4.0, việc sở hữu một hệ thống điều khiển vừa mạnh mẽ, vừa linh hoạt là yếu tố sống còn của mọi doanh nghiệp sản xuất. PLC Siemens S7-1200 CPU 1214C DC/DC/DC (6ES7214-1AG40-0XB0) được thiết kế để trở thành "bộ não" điều khiển hoàn hảo cho các ứng dụng tự động hóa tầm trung. Được cung cấp bởi AUT VN, sản phẩm này không chỉ đảm bảo tiêu chuẩn khắt khe của Siemens mà còn tối ưu hóa hiệu suất vận hành cho các hệ thống yêu cầu độ chính xác cao như điều khiển chuyển động (Motion Control).

Điểm nổi bật của CPU 1214C 6ES7214-1AG40-0XB0

Điều khiển chuyển động chính xác: Khác với dòng Relay, phiên bản DC/DC/DC sử dụng ngõ ra Transistor, cho phép phát xung tốc độ cao (PTO), cực kỳ lý tưởng để điều khiển Servo Driver và Stepper Motor.
Kết nối Profinet mạnh mẽ: Tích hợp sẵn cổng Ethernet/Profinet, giúp việc truyền thông giữa PLC với HMI, biến tần và hệ thống SCADA trở nên đơn giản, nhanh chóng và ổn định.
Hiệu suất xử lý cao: Với bộ nhớ làm việc 100 KB và khả năng xử lý logic tốc độ cao, thiết bị dễ dàng vận hành các chương trình phức tạp, điều khiển PID vòng kín chính xác.
Khả năng mở rộng linh hoạt: Cấu trúc Modular cho phép gắn thêm các Signal Module (SM) và Signal Board (SB) để tăng số lượng I/O theo nhu cầu thực tế mà không cần thay đổi CPU.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Mã sản phẩm (Ordering code)	6ES7214-1AG40-0XB0
Dòng sản phẩm	SIMATIC S7-1200, CPU 1214C
Điện áp nguồn cung cấp	24V DC
Ngõ vào số (Digital Inputs)	14 x 24V DC
Ngõ ra số (Digital Outputs)	10 x Transistor 24V DC (Sink/Source)
Ngõ vào tương tự (Analog Inputs)	2 x 0-10V DC (Độ phân giải 10-bit)
Bộ nhớ làm việc (Work Memory)	100 KB
Giao diện truyền thông	PROFINET (RJ45) / Modbus TCP
Bộ đếm tốc độ cao (HSC)	6 bộ đếm
Nhiệt độ vận hành	-20°C đến 60°C

Lợi ích khi đầu tư PLC S7-1200 CPU 1214C

Khi lựa chọn mã 6ES7214-1AG40-0XB0, khách hàng sẽ nhận được những giá trị vượt trội:

Giảm thời gian lập trình: Tích hợp hoàn toàn trong hệ sinh thái TIA Portal, giúp đồng bộ hóa phần cứng và phần mềm, giảm thiểu sai sót khi thiết kế.
Độ tin cậy công nghiệp: Sản phẩm Siemens nổi tiếng với độ bền bỉ, khả năng chống nhiễu cao, giúp giảm thiểu tối đa thời gian dừng máy (downtime).
Tối ưu chi phí vận hành: Tiết kiệm năng lượng, ít bảo trì và dễ dàng thay thế, nâng cấp nhờ thiết kế tiêu chuẩn toàn cầu.
Hỗ trợ kỹ thuật chuyên sâu: Khi mua tại AUT VN, quý khách được hỗ trợ tư vấn giải pháp và hướng dẫn vận hành chi tiết.

Hướng dẫn lắp đặt và vận hành (How-to)

Để đảm bảo PLC hoạt động ổn định và đạt tuổi thọ cao nhất, hãy tuân thủ các bước sau:

Lắp đặt cơ khí: Gắn thiết bị lên thanh DIN rail 35mm. Đảm bảo khoảng hở xung quanh để tản nhiệt tự nhiên.
Kết nối nguồn điện: Cấp nguồn 24VDC ổn định vào chân L+ và M. Lưu ý sử dụng bộ nguồn công nghiệp có bảo vệ quá áp.
Đấu nối I/O: Kết nối cảm biến (NPN/PNP) vào ngõ DI và các driver servo hoặc rơ le trung gian vào ngõ DO Transistor.
Cấu hình TIA Portal: Tạo project mới, chọn đúng mã CPU 6ES7214-1AG40-0XB0, thiết lập địa chỉ IP cho cổng Profinet.
Download & Test: Biên dịch chương trình, tải xuống PLC và chuyển sang chế độ RUN để vận hành hệ thống.

Sản phẩm sử dụng chung và tương đương

Để hoàn thiện hệ thống, bạn có thể kết hợp với:

Module mở rộng: SM 1223 (DI/DQ), SM 1231 (AI/AQ) để mở rộng cổng tín hiệu.
Sản phẩm tương đương: 6ES7214-1HG40-0XB0 (Ngõ ra Relay cho tải lớn) hoặc 6ES7215-1AG40-0XB0 (Hiệu suất cao hơn).
Phụ kiện: Thẻ nhớ SIMATIC Memory Card để backup dữ liệu và lưu trữ chương trình lớn.

Ứng dụng thực tế của sản phẩm

CPU 1214C DC/DC/DC là lựa chọn hàng đầu cho các bài toán:

Máy đóng gói tự động: Điều khiển chính xác vị trí màng co, dán nhãn bằng động cơ Servo.
Hệ thống băng tải thông minh: Phân loại sản phẩm tốc độ cao, đồng bộ nhiều trục truyền động.
Máy CNC đơn giản/Máy cắt Laser: Điều khiển các trục X, Y, Z thông qua phát xung PTO.
Xử lý nước thải: Điều khiển PID cho bơm và van, giám sát mức nước qua analog 0-10V.

FAQ - Những câu hỏi thường gặp

1. Tại sao chọn DC/DC/DC thay vì AC/DC/Relay?
Dòng DC/DC/DC sử dụng ngõ ra Transistor cho phép đóng cắt cực nhanh, dùng để phát xung điều khiển Servo/Stepper. Dòng Relay chỉ dùng cho đóng cắt On/Off chậm.

2. CPU 1214C điều khiển được bao nhiêu trục Servo?
Hỗ trợ tối đa 4 trục độc lập thông qua các ngõ ra xung tốc độ cao (PTO) tích hợp sẵn.

3. Phần mềm lập trình là gì?
Sử dụng phần mềm TIA Portal (v13, v14, v15, v16, v17, v18...) của Siemens.

4. Cổng Profinet trên CPU 1214C dùng để làm gì?
Dùng để nạp chương trình, kết nối HMI, truyền thông giữa các PLC S7-1200/S7-1500 và kết nối với máy tính qua Ethernet.

5. Tôi có thể mở rộng thêm bao nhiêu module SM?
Hỗ trợ tối đa 8 module tín hiệu (SM) bên phải CPU.

6. Thiết bị có hỗ trợ Modbus TCP không?
Có, CPU 1214C hỗ trợ đầy đủ Modbus TCP/IP thông qua các khối hàm (Instruction) có sẵn trong TIA Portal.

7. Làm sao để đọc cảm biến 4-20mA trên CPU này?
Vì ngõ AI tích hợp là 0-10V, bạn cần dùng điện trở 500 Ohm để chuyển đổi 4-20mA sang 2-10V hoặc dùng module SM 1231 AI.

8. Sự khác biệt giữa 1212C và 1214C là gì?
1214C có nhiều ngõ vào/ra hơn, bộ nhớ lớn hơn và khả năng mở rộng module SM nhiều hơn so với 1212C.

9. Tại sao nên mua tại AUT VN?
AUT VN cam kết hàng chính hãng, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật trọn đời sản phẩm.

10. Chính sách bảo hành như thế nào?
Bảo hành chính hãng 12 tháng, hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.

11. Bộ nhớ 100 KB có đủ cho ứng dụng lớn không?
Với các máy đơn lẻ hoặc dây chuyền vừa, 100 KB là rất thoải mái. Nếu chương trình cực kỳ phức tạp, bạn nên nâng cấp lên S7-1500.

12. PLC này có tích hợp Web Server không?
Có, bạn có thể cấu hình Web Server để theo dõi thông số PLC qua trình duyệt web (Chrome, Edge) từ xa.

Tham khảo tài liệu kỹ thuật chính thức tại Siemens Industry Mall.
