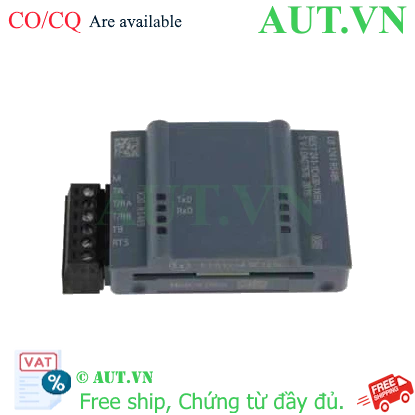

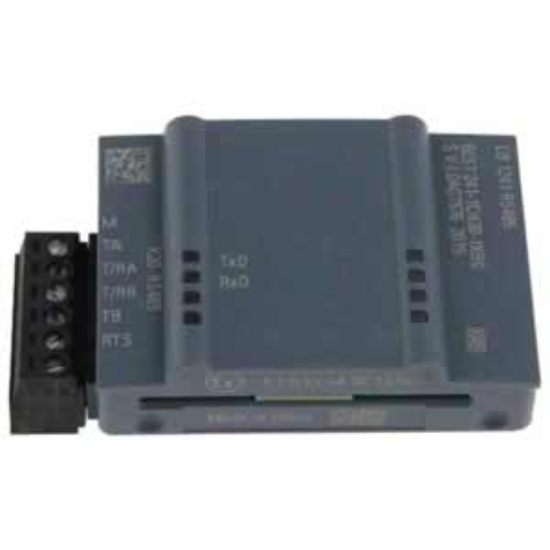

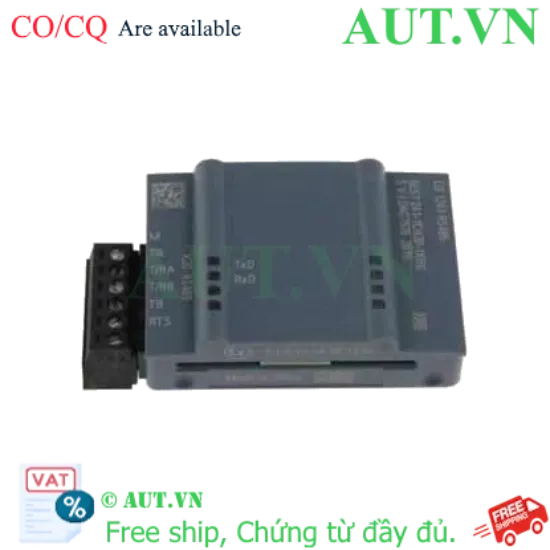

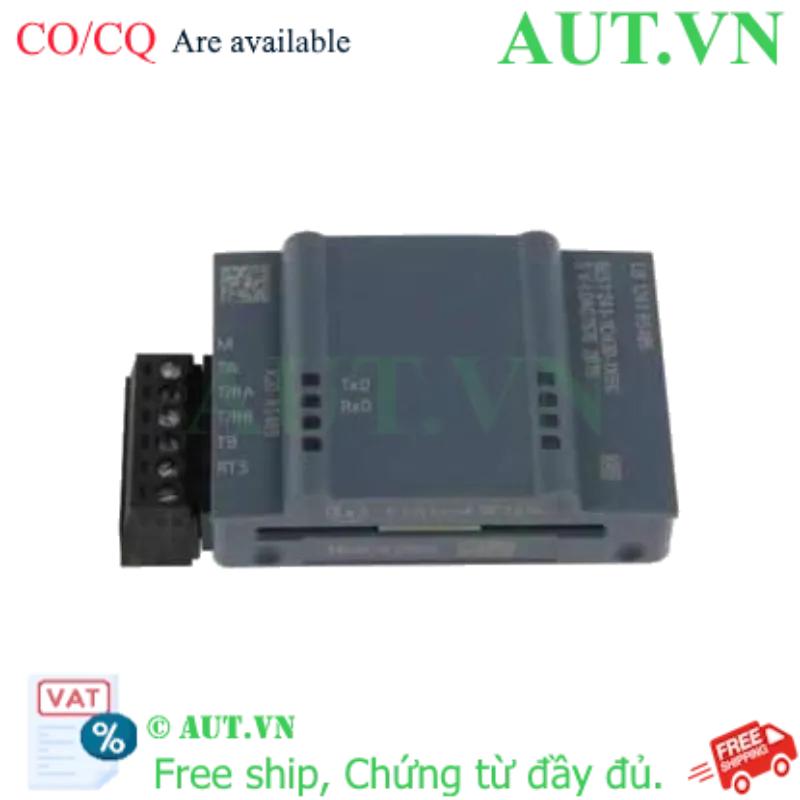

Module Truyền Thông Siemens 6ES7241-1CH30-1XB0 (CB 1241) - RS-485 Modbus RTU, Siêu Gọn, Kết Nối 247 Thiết Bị

Giao thức hỗ trợ: Modbus-RTU, ASCII, USS, 3964(R), Freeport.
Giao diện vật lý: RS-485 (01 kênh), truyền dẫn khoảng cách lên tới 1000m.
Thiết kế tối ưu: Dạng Communication Board (CB 1241) gắn trực tiếp lên mặt trước CPU S7-1200, không tốn diện tích thanh rail.
Khả năng kết nối: Hỗ trợ tối đa 247 trạm thiết bị (nodes) trong một mạng truyền thông.
Ứng dụng: Kết nối biến tần, cảm biến và các thiết bị đo lường công nghiệp qua chuẩn Modbus.

nhà chế tạo: Siemens

khả dụng: Trong kho

SKU: 6ES7241-1CH30-1XB0

Tải xuống mẫu

Giá cũ: 2.491.650 ₫

Giá bán: 1.993.320 ₫

Giới thiệu Module Truyền Thông Siemens 6ES7241-1CH30-1XB0 (CB 1241)

Bạn đang tìm kiếm giải pháp mở rộng khả năng kết nối cho PLC Siemens S7-1200 mà không muốn làm tăng kích thước tủ điện? Module truyền thông Siemens 6ES7241-1CH30-1XB0 (hay còn gọi là CB 1241) chính là giải pháp tối ưu nhất. Khác với các module CM (Communication Module) lắp bên trái CPU, CB 1241 là một bo mạch (Board) siêu nhỏ gọn được gắn trực tiếp vào mặt trước của CPU, giúp tiết kiệm diện tích lắp đặt tối đa.

Sản phẩm cho phép PLC S7-1200 của bạn giao tiếp mượt mà với các thiết bị ngoại vi qua chuẩn RS-485, đặc biệt là giao thức Modbus-RTU phổ biến. Điều này giúp việc tích hợp biến tần, đồng hồ điện năng hay các loại cảm biến công nghiệp trở nên đơn giản và hiệu quả hơn bao giờ hết.

Điểm nổi bật của sản phẩm

Thiết kế siêu nhỏ gọn (Space-saving): Loại bỏ hoàn toàn việc phải mở rộng thanh ray DIN, cực kỳ phù hợp cho các tủ điện có không gian hạn chế.
Đa giao thức mạnh mẽ: Hỗ trợ đầy đủ Modbus-RTU, ASCII, USS drive protocol, 3964(R) và Freeport, đảm bảo tính tương thích cao với hầu hết các thiết bị công nghiệp hiện nay.
Độ tin cậy vượt trội: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (-20°C đến +60°C), đảm bảo tín hiệu truyền thông luôn thông suốt.
Khả năng mở rộng mạng lớn: Hỗ trợ kết nối lên đến 247 trạm (nodes) với khoảng cách truyền dẫn lên tới 1000m.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	6ES7241-1CH30-1XB0 (CB 1241)
Giao diện vật lý	RS-485 (01 kênh)
Giao thức truyền thông	Modbus-RTU, ASCII, USS, 3964(R), Freeport
Số lượng trạm tối đa	247 trạm (Nodes)
Khoảng cách truyền dẫn	Tối đa 1000m
Nguồn cấp	5V DC (Lấy trực tiếp từ CPU)
Công suất tiêu thụ	1.5 W
Kiểu đấu nối	Đầu nối vít (Screw terminals)
Nhiệt độ hoạt động	-20°C đến +60°C
Cấp bảo vệ	IP20

Lợi ích khi sử dụng 6ES7241-1CH30-1XB0

Tiết kiệm chi phí: Giá thành đầu tư cho dòng CB 1241 thấp hơn nhiều so với các Module CM truyền thống, giúp tối ưu ngân sách dự án.
Tối ưu không gian: Thiết kế gắn trực tiếp giúp tủ điện nhỏ gọn, chuyên nghiệp và dễ dàng bảo trì.
Triển khai nhanh chóng: Dễ dàng cấu hình thông qua phần mềm TIA Portal với các khối hàm (Function Block) chuẩn hóa.

Hướng dẫn sử dụng (How-to)

Bước 1: Lắp đặt phần cứng: Ngắt nguồn điện PLC S7-1200. Tháo nắp che mặt trước của CPU và cắm nhẹ nhàng module 6ES7241-1CH30-1XB0 vào khe cắm chuyên dụng trên CPU cho đến khi khớp hoàn toàn.
Bước 2: Đấu nối tín hiệu: Sử dụng cáp xoắn đôi có bọc chống nhiễu để kết nối các chân A, B của RS-485 vào thiết bị Slave. Lưu ý lắp thêm điện trở đầu cuối 120 Ohm nếu truyền dẫn xa.
Bước 3: Cấu hình phần mềm: Truy cập TIA Portal → Hardware Configuration. Thêm thiết bị CB 1241 vào cấu hình phần cứng, sau đó thiết lập thông số Baud rate, Parity, Stop bits.
Bước 4: Lập trình truyền thông: Sử dụng các lệnh chuyên dụng như MB_COMM_LOAD để nạp cấu hình và MB_MASTER để thực hiện trao đổi dữ liệu qua Modbus-RTU.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống vận hành đồng bộ, quý khách nên kết hợp với:

Dòng CPU S7-1200: 6ES7214-1AG40-0XB0 hoặc 6ES7214-1BG40-0XB0.
Phụ kiện đấu nối: Terminal block 6ES7292-1BF30-0XA0.
Module mở rộng I/O: Các dòng SM 1221 (Digital Input) hoặc SM 1231 (Analog Input).

Ứng dụng thực tế (PropertyValue)

Điều khiển biến tần: Kết nối PLC với biến tần Siemens Sinamics hoặc các hãng khác qua Modbus RTU/USS.
Giám sát năng lượng: Đọc dữ liệu từ đồng hồ đo điện năng thông minh qua RS-485.
Thu thập dữ liệu cảm biến: Kết nối bộ cảm biến nhiệt độ, độ ẩm, áp suất công nghiệp chuẩn RS-485.
Mạng Master-Slave: Xây dựng hệ thống điều khiển phân tán trong sản xuất.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa CB 1241 và CM 1241 là gì?
CB 1241 là dạng Board gắn trực tiếp lên CPU (siêu gọn, không tốn thanh rail), còn CM 1241 là Module gắn bên trái CPU (kích thước lớn hơn).

2. Module này hỗ trợ tối đa bao nhiêu thiết bị?
Hỗ trợ tối đa 247 trạm (nodes) trong cùng một mạng truyền thông RS-485.

3. Có cần lắp điện trở kết thúc không?
Có, nên lắp điện trở 120 Ohm tại hai đầu cuối đường dây để tránh nhiễu và phản xạ tín hiệu.

4. Module có hỗ trợ Modbus TCP không?
Không, module này hỗ trợ Modbus RTU qua RS-485. Để dùng Modbus TCP, bạn cần cổng PROFINET hoặc module CM Ethernet.

5. Lắp đặt module có cần ngắt điện không?
Bắt buộc phải ngắt nguồn điện hoàn toàn của PLC trước khi lắp đặt để tránh hỏng hóc linh kiện.

6. Khoảng cách truyền xa nhất là bao nhiêu?
Tối đa lên đến 1000m, tùy thuộc vào chất lượng cáp và tốc độ Baud rate.

7. Cần phần mềm gì để cấu hình?
Bạn cần sử dụng phần mềm Siemens TIA Portal.

8. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng Siemens khi mua tại AUT VN.

9. Module có hỗ trợ giao thức USS không?
Có, CB 1241 hỗ trợ giao thức USS để điều khiển biến tần Siemens.

10. Mua hàng chính hãng ở đâu uy tín?
Quý khách có thể đặt hàng tại AUT VN qua hotline 0968.053.025 để nhận báo giá tốt nhất.

Nguồn tham khảo: Siemens Industry Online Support
