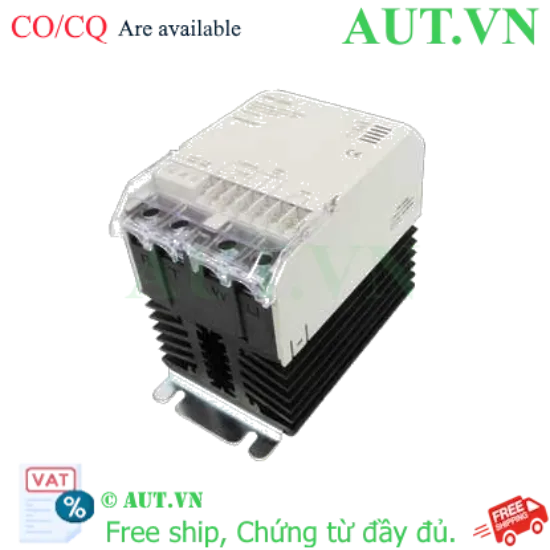

Bộ Điều Khiển Nguồn Thyristor Hanyoung Nux TPR-2G70L-P (70A) - Điều Khiển Góc Pha, 1 Pha 220V, Tản Nhiệt Cưỡng Bức

Thương hiệu: Hanyoung Nux (Hàn Quốc) - Phân phối chính hãng bởi AUT VN.
Công suất mạnh mẽ: Dòng tải định mức 70A, chuyên dụng cho hệ thống 1 Pha 220VAC.
Độ chính xác tuyệt đối: Công nghệ Điều khiển góc pha (Phase Control) giúp ổn định nhiệt độ mượt mà.
Tín hiệu linh hoạt: Tương thích đa dạng chuẩn 4-20mA, 1-5VDC và Biến trở 10kΩ.
Độ bền vượt trội: Vỏ nhôm tản nhiệt cao cấp tích hợp quạt làm mát, vận hành ổn định 24/7.

nhà chế tạo: Hanyoung Nux

SKU: TPR-2G70L-P

Tải xuống mẫu

Giá cũ: 3.052.098 ₫

Giá bán: 2.543.415 ₫

Số lượng:

Giới thiệu Bộ Điều Khiển Nguồn Thyristor Hanyoung Nux TPR-2G70L-P

Bộ điều khiển nguồn Thyristor Hanyoung Nux TPR-2G70L-P là giải pháp điều chỉnh công suất điện năng chuyên sâu, được thiết kế để kiểm soát chính xác dòng điện cung cấp cho các thiết bị gia nhiệt công nghiệp. Được phân phối chính hãng bởi AUT VN, sản phẩm này giúp loại bỏ hoàn toàn sự thô cứng của các rơ-le đóng ngắt thông thường, mang lại khả năng điều chỉnh nhiệt độ mượt mà, giảm thiểu sai số và kéo dài tuổi thọ cho hệ thống điện trở nhiệt.

Điểm nổi bật của TPR-2G70L-P

Điều khiển tuyến tính mượt mà: Nhờ công nghệ Phase Control (điều khiển góc pha), thiết bị cho phép điều chỉnh công suất ngõ ra liên tục từ 0-100%, triệt tiêu hiện tượng sốc nhiệt thường gặp ở các bộ điều khiển ON/OFF.
Khả năng tương thích đa dạng: Hỗ trợ đa chuẩn tín hiệu đầu vào (4-20mA, 1-5VDC hoặc biến trở), cho phép kết nối dễ dàng với mọi hệ thống PLC, bộ điều khiển PID hoặc các cảm biến analog hiện nay.
Tiêu chuẩn độ bền công nghiệp: Hệ thống tản nhiệt được chế tạo từ hợp kim nhôm dẫn nhiệt nhanh, kết hợp cùng quạt làm mát cưỡng bức cho dòng 70A, đảm bảo linh kiện SCR hoạt động ổn định ngay cả trong môi trường nhà xưởng khắc nghiệt.
Vận hành ổn định, chống nhiễu: Mạch lọc nhiễu tiên tiến giúp tín hiệu điều khiển luôn chính xác, không bị sai lệch, đảm bảo chất lượng sản phẩm đầu ra đồng nhất.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Model	TPR-2G70L-P
Thương hiệu	Hanyoung Nux (Hàn Quốc)
Số pha	1 Pha
Dòng tải định mức	70A
Điện áp tải	220VAC
Tín hiệu điều khiển vào	4-20mA / 1-5VDC / Biến trở 10kΩ
Phương pháp điều khiển	Phase Control (Điều khiển góc pha)
Kiểu tản nhiệt	Hợp kim nhôm (Có quạt làm mát cưỡng bức)

Nguồn tham khảo: Hanyoung Nux Official Website

Lợi ích khi sử dụng TPR-2G70L-P

Tối ưu hóa chi phí năng lượng: Điều chỉnh chính xác lượng điện năng cung cấp theo nhu cầu thực tế, giảm thiểu lãng phí điện.
Bảo vệ tuyệt đối tải nhiệt: Việc loại bỏ chế độ đóng ngắt liên tục giúp thanh điện trở nhiệt không bị giãn nở nhiệt đột ngột, tăng tuổi thọ thiết bị lên gấp nhiều lần.
Kiểm soát chất lượng khắt khe: Đặc biệt quan trọng trong ngành nhựa và thực phẩm, nơi chỉ một sai số nhỏ về nhiệt độ cũng ảnh hưởng đến chất lượng thành phẩm.
Giảm thiểu thời gian dừng máy: Thiết kế bền bỉ từ Hàn Quốc giúp giảm tần suất bảo trì, đảm bảo dây chuyền sản xuất vận hành liên tục.

Hướng dẫn lắp đặt và sử dụng (How-to)

Để thiết bị vận hành an toàn và đạt hiệu suất cao nhất, quý khách vui lòng thực hiện theo quy trình sau:

Bước 1: An toàn điện. Ngắt toàn bộ nguồn điện cấp cho hệ thống trước khi thực hiện đấu nối.
Bước 2: Đấu nối nguồn. Kết nối nguồn cấp 220VAC vào các terminal đầu vào (L1/L2) theo đúng sơ đồ kỹ thuật của hãng.
Bước 3: Kết nối tải. Đấu nối thiết bị gia nhiệt (thanh nhiệt, đèn sưởi...) vào terminal Output của Thyristor.
Bước 4: Thiết lập điều khiển. Kết nối tín hiệu điều khiển từ PLC hoặc bộ PID (4-20mA hoặc 1-5VDC) vào chân Control Input.
Bước 5: Lắp đặt tản nhiệt. Lắp thiết bị tại vị trí thông thoáng. Quan trọng: Bắt buộc lắp cầu chì nhanh (Fast Fuse) trước nguồn vào để bảo vệ linh kiện SCR khỏi sự cố ngắn mạch.
Bước 6: Vận hành. Cấp nguồn và điều chỉnh tín hiệu đầu vào để kiểm tra mức công suất ngõ ra thực tế.

Sản phẩm sử dụng chung và tương đương

Để tối ưu hệ thống điều khiển nhiệt, quý khách có thể kết hợp TPR-2G70L-P với:

Bộ điều khiển nhiệt độ PID: Cung cấp tín hiệu 4-20mA tự động để duy trì nhiệt độ chính xác.
Cảm biến nhiệt độ: Sử dụng PT100 hoặc K-Type để đo phản hồi nhiệt thực tế.
Sản phẩm tương đương cùng dòng: TPR-2G-50L-P (50A), TPR-2G25L-P (25A), Thyristor Autonics SPR1-270NNN.

Ứng dụng thực tế của sản phẩm

Ngành công nghiệp nhựa: Điều khiển gia nhiệt cho các vòi phun, máy ép nhựa, máy đùn và máy thổi chai.
Hệ thống sấy công nghiệp: Lò sấy thực phẩm, máy sấy sơn, sấy linh kiện điện tử.
Lò nung điện cao tần: Kiểm soát nhiệt chính xác cho lò luyện kim, lò nung gốm sứ nghệ thuật.
Thiết bị phòng Lab: Các hệ thống gia nhiệt yêu cầu độ ổn định tuyệt đối trong nghiên cứu khoa học.

Câu hỏi thường gặp (FAQ)

1. TPR-2G70L-P có thể dùng cho tải 3 pha không?
Không, model này chỉ dành cho tải 1 pha. Đối với tải 3 pha, quý khách vui lòng tham khảo dòng TPR-3G của Hanyoung Nux tại AUT VN.
2. Tại sao bắt buộc phải lắp cầu chì nhanh (Fast Fuse)?
Vì linh kiện bán dẫn SCR trong Thyristor rất nhạy cảm với dòng ngắn mạch. Cầu chì nhanh sẽ ngắt điện ngay lập tức, ngăn chặn việc cháy nổ linh kiện.
3. Quạt tản nhiệt của thiết bị hoạt động như thế nào?
Dòng 70A được trang bị quạt làm mát cưỡng bức chạy song song với nguồn cấp, đảm bảo nhiệt độ linh kiện luôn ở mức an toàn khi chạy full tải.
4. Tín hiệu 4-20mA từ PLC có cần bộ chuyển đổi không?
Không cần. TPR-2G70L-P hỗ trợ trực tiếp chuẩn 4-20mA, bạn chỉ cần đấu nối đúng cực âm/dương theo sơ đồ.
5. Phase Control khác gì với Zero Crossing?
Phase Control (góc pha) điều chỉnh công suất mượt mà tại bất kỳ điểm nào của sóng sin, phù hợp cho tải nhiệt. Zero Crossing chỉ bật/tắt tại điểm 0V, thường dùng cho các tải không yêu cầu điều chỉnh tuyến tính.
6. Sản phẩm bảo hành bao lâu tại AUT VN?
Sản phẩm được bảo hành chính hãng 12 tháng. AUT VN cam kết hỗ trợ kỹ thuật trọn đời.
7. Có thể dùng biến trở điều chỉnh tay không?
Có, bạn chỉ cần kết nối một biến trở 10kΩ vào chân tín hiệu điều khiển để thay đổi công suất thủ công.
8. Khi thiết bị không ra điện, tôi nên kiểm tra gì?
Đầu tiên hãy kiểm tra cầu chì bảo vệ. Sau đó dùng đồng hồ VOM đo tín hiệu đầu vào xem có nằm trong dải 4-20mA hoặc 1-5VDC hay không.
9. Thiết bị có chịu được môi trường ẩm không?
Thiết bị nên được lắp trong tủ điện có cấp bảo vệ (IP) phù hợp. Tránh lắp nơi ẩm ướt trực tiếp để bảo vệ mạch điều khiển.
10. Tôi muốn mua số lượng lớn cho nhà máy, AUT VN có chiết khấu không?
Có, AUT VN luôn có chính sách giá sỉ và chiết khấu hấp dẫn cho các dự án và khách hàng doanh nghiệp.
