Khởi động từ ABB AF09-30-10-12 (4kW) - Cuộn dây AC/DC dải rộng, Chống sụt áp, Chính hãng AUT VN

Thương hiệu: ABB (Dòng AF Series cao cấp)
Công suất & Dòng định mức: 4kW / 25A (AC-3)
Cuộn dây điều khiển: 48-130V AC/DC (Thông minh, chống rung tiếp điểm)
Thiết kế: Nhỏ gọn, lắp đặt thanh ray DIN, tối ưu diện tích tủ điện
Đặc điểm: Chống sụt áp, tiết kiệm điện năng, độ bền cơ học 10 triệu chu kỳ

nhà chế tạo: ABB

SKU: 1SBL137001R1210 (AF09-30-10-12)

Tải xuống mẫu

Giá cũ: 582.300 ₫

Giá bán: 465.840 ₫

Số lượng:

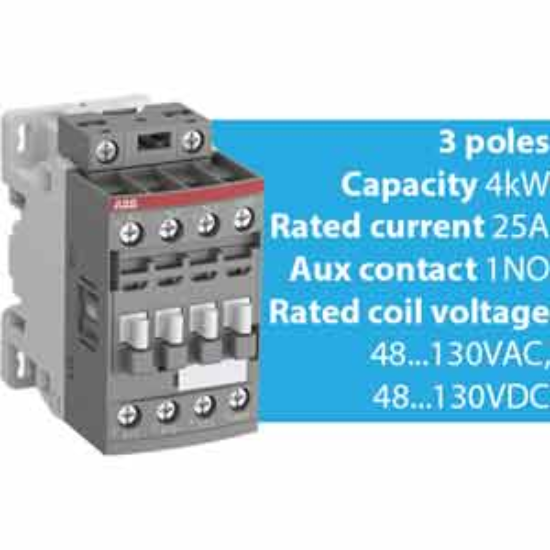

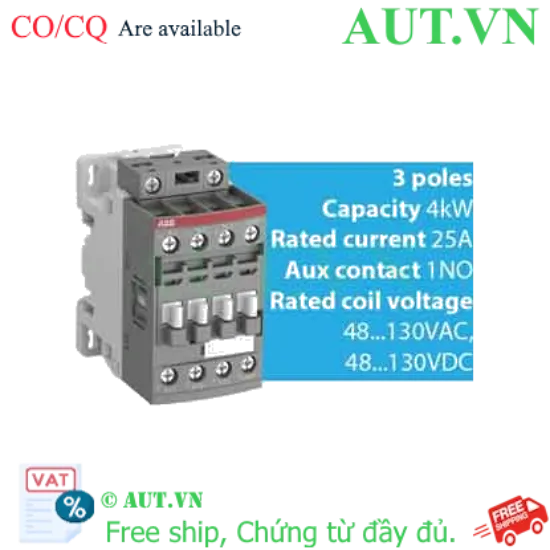

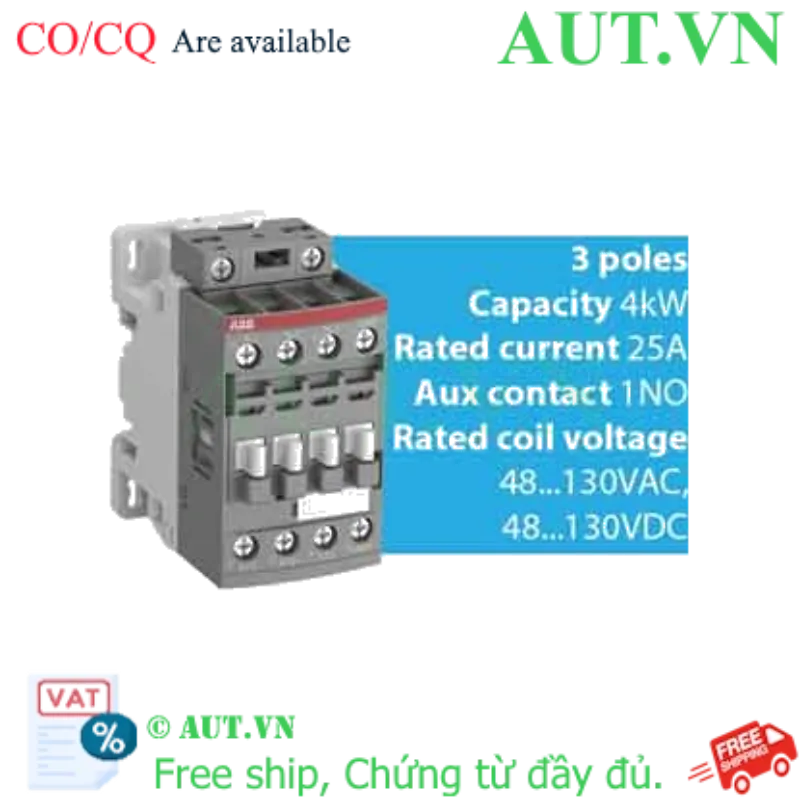

Giới thiệu Khởi động từ Contactor ABB AF09-30-10-12

Contactor ABB AF09-30-10-12 (Mã sản phẩm: 1SBL137001R1210) là thiết bị đóng cắt điện tử thế hệ mới, đại diện cho sự đột phá trong công nghệ điều khiển động cơ của ABB. Điểm khác biệt lớn nhất của dòng AF chính là cuộn dây điều khiển dải rộng (48-130V AC/DC), giúp thiết bị vận hành mượt mà ngay cả khi nguồn điện cung cấp không ổn định hoặc xảy ra hiện tượng sụt áp – vấn đề thường gặp trong các nhà máy công nghiệp lớn.

Sản phẩm là giải pháp tối ưu để điều khiển các động cơ 3 pha, hệ thống bơm, quạt thông gió và các tải điện trở, đảm bảo an toàn tuyệt đối cho hệ thống điện của doanh nghiệp khi được phân phối chính hãng bởi AUT VN.

Điểm nổi bật của ABB AF09-30-10-12

Công nghệ cuộn dây AF độc quyền: Tự động điều chỉnh điện áp, loại bỏ hoàn toàn hiện tượng rung (chattering) và giảm tiếng ồn đáng kể khi đóng ngắt.
Tiết kiệm điện năng tối đa: Cơ chế giữ tiếp điểm tiêu thụ năng lượng cực thấp, giúp giảm nhiệt lượng tỏa ra, kéo dài tuổi thọ cho linh kiện trong tủ điện.
Khả năng tương thích cao: Tích hợp sẵn 1 tiếp điểm phụ NO, dễ dàng kết nối với các mạch điều khiển, đèn báo hoặc hệ thống PLC.
Tiêu chuẩn công nghiệp khắt khe: Hoạt động ổn định trong môi trường khắc nghiệt từ -40°C đến +70°C, đạt cấp bảo vệ IP20.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Mã sản phẩm (SKU)	AF09-30-10-12 (1SBL137001R1210)
Công suất định mức (P)	4kW tại 400VAC
Dòng điện định mức (Ie)	25A (AC-3)
Số cực tiếp điểm chính	3 Cực (3NO)
Điện áp cuộn dây điều khiển (Us)	48...130V AC/DC
Tiếp điểm phụ tích hợp	1 NO (Thường mở)
Cấp bảo vệ	IP20
Kích thước vật lý	45 x 80 x 77 mm
Tuổi thọ cơ học	10 triệu chu kỳ đóng cắt

Nguồn tham khảo: Website ABB Global

Lợi ích khi sử dụng sản phẩm

Khi lựa chọn Contactor ABB AF09-30-10-12 cho hệ thống, quý khách hàng và đơn vị thầu sẽ nhận được những giá trị thiết thực:

Giảm chi phí bảo trì: Độ bền cơ học cực cao giúp giảm tần suất thay thế, tối ưu hóa chi phí vận hành dài hạn.
Bảo vệ động cơ toàn diện: Khả năng chống sụt áp ngăn chặn việc khởi động chập chờn, tránh gây cháy cuộn dây động cơ.
Tối ưu thời gian lắp đặt: Chuẩn module DIN giúp kỹ thuật viên triển khai tủ điện nhanh chóng, chính xác và gọn gàng hơn.
Tin cậy tuyệt đối: Sản phẩm chính hãng từ AUT VN đảm bảo đầy đủ CO/CQ, loại bỏ rủi ro hàng giả, hàng nhái.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Lắp đặt vật lý - Gắn Contactor lên thanh ray DIN 35mm, nhấn nhẹ cho đến khi khớp khóa cố định chắc chắn.
Bước 2: Đấu nối nguồn chính - Kết nối nguồn điện 3 pha vào các cực L1, L2, L3 và kết nối đầu ra đến tải (động cơ) tại T1, T2, T3.
Bước 3: Đấu nối mạch điều khiển - Cấp nguồn điện áp trong dải cho phép (48-130V AC/DC) vào hai cực A1 và A2.
Bước 4: Kiểm tra và vận hành - Siết chặt toàn bộ ốc vít để tránh move điện, kiểm tra thông mạch và cấp nguồn thử nghiệm không tải trước khi vận hành chính thức.

Sản phẩm kết hợp tối ưu

Để tăng cường khả năng bảo vệ và điều khiển, Contactor AF09-30-10-12 nên được sử dụng cùng với:

Rơ le nhiệt ABB TF42: Chống quá tải, bảo vệ động cơ không bị cháy khi quá dòng.
Tiếp điểm phụ ABB CA4: Mở rộng số lượng tín hiệu phản hồi về PLC hoặc đèn báo trạng thái.
Khóa liên động cơ ABB VM4: Giải pháp an toàn tuyệt đối cho các mạch đảo chiều động cơ.

Ứng dụng thực tế của sản phẩm

Hệ thống HVAC: Điều khiển quạt hút, quạt đẩy và hệ thống điều hòa trung tâm công nghiệp.
Dây chuyền sản xuất: Máy đóng gói, băng tải vận chuyển tự động, máy CNC.
Xử lý nước & Chất lỏng: Điều khiển máy bơm nước, hệ thống lọc nước công nghiệp, bơm định lượng.
Nông nghiệp công nghệ cao: Hệ thống tưới tiêu tự động, nhà kính thông minh quy mô lớn.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn dòng AF thay vì dòng AC thông thường của ABB?
Dòng AF sở hữu cuộn dây điện tử thông minh, hỗ trợ cả AC và DC, đặc biệt là khả năng chống sụt áp tuyệt vời, giúp tiếp điểm không bị rung, giảm tiếng ồn và tăng tuổi thọ thiết bị vượt trội.

2. Điện áp điều khiển 48-130V có thể dùng cho nguồn 220V không?
Không. Mã AF09-30-10-12 chỉ hỗ trợ tối đa 130V. Nếu cấp nguồn 220V sẽ gây cháy cuộn dây ngay lập tức. Quý khách vui lòng chọn mã AF09-30-10-13 cho dải điện áp cao hơn.

3. Sản phẩm này có đi kèm Rơ le nhiệt không?
Không, Contactor và Rơ le nhiệt là hai thiết bị riêng biệt. Bạn nên mua thêm Rơ le nhiệt TF42 để đảm bảo bảo vệ quá tải cho động cơ.

4. AUT VN có cung cấp đầy đủ chứng từ cho dự án không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) cho mọi đơn hàng ABB chính hãng.

5. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB toàn cầu, kèm theo hỗ trợ kỹ thuật trọn đời từ đội ngũ chuyên gia của AUT VN.

6. Thiết bị này có thể điều khiển tải DC không?
Tiếp điểm chính của AF09 được thiết kế tối ưu cho tải AC. Tuy nhiên, cuộn dây điều khiển (coil) có thể chấp nhận nguồn DC trong khoảng 48-130V.

7. Làm sao để phân biệt Contactor ABB chính hãng?
Hàng chính hãng có tem nhãn sắc nét, mã QR truy xuất nguồn gốc rõ ràng và được phân phối bởi các đối tác uy tín như AUT VN.

8. Kích thước của AF09 có phù hợp cho tủ điện nhỏ không?
Có, dòng AF được thiết kế cực kỳ nhỏ gọn nhưng công suất mạnh mẽ, giúp tiết kiệm diện tích tủ điện tối đa so với các thế hệ cũ.

9. Tiếp điểm phụ 1NO tích hợp sẵn có tác dụng gì?
Dùng để làm mạch tự giữ (duy trì) cho khởi động từ hoặc kết nối với đèn báo trạng thái "Running" trên mặt tủ điện.

10. Tôi có thể lắp thêm tiếp điểm phụ bên hông không?
Hoàn toàn được. Bạn có thể lắp thêm các khối tiếp điểm phụ phụ trợ (Auxiliary contacts) của ABB để tăng số lượng tiếp điểm theo yêu cầu kỹ thuật của mạch điều khiển.
