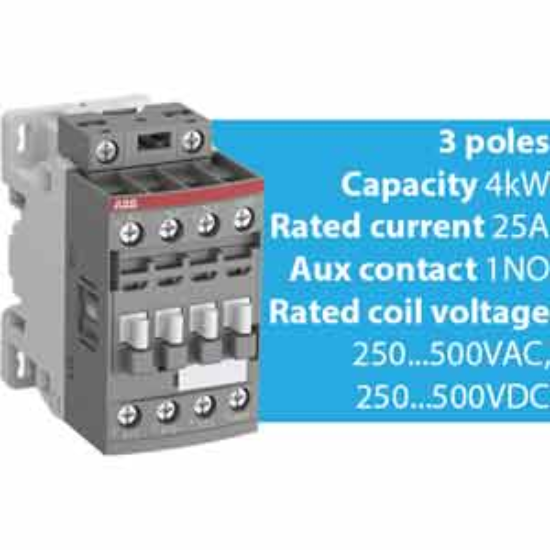

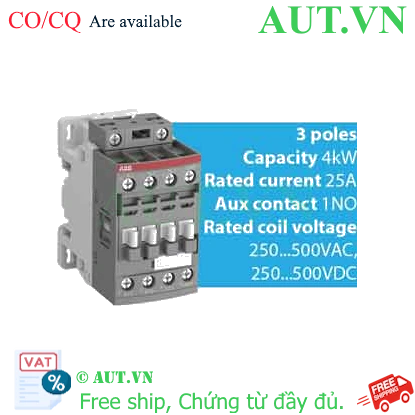

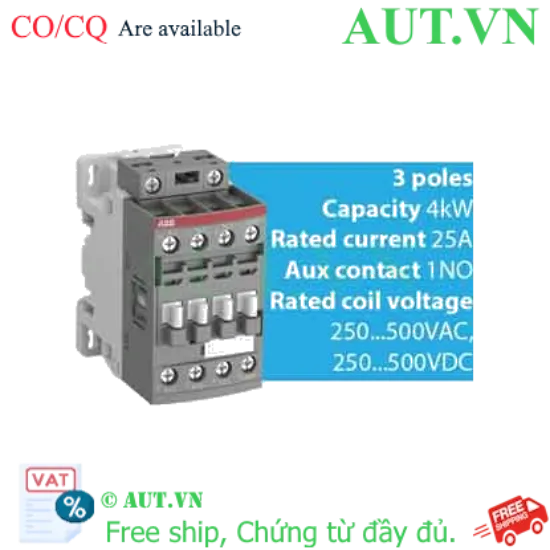

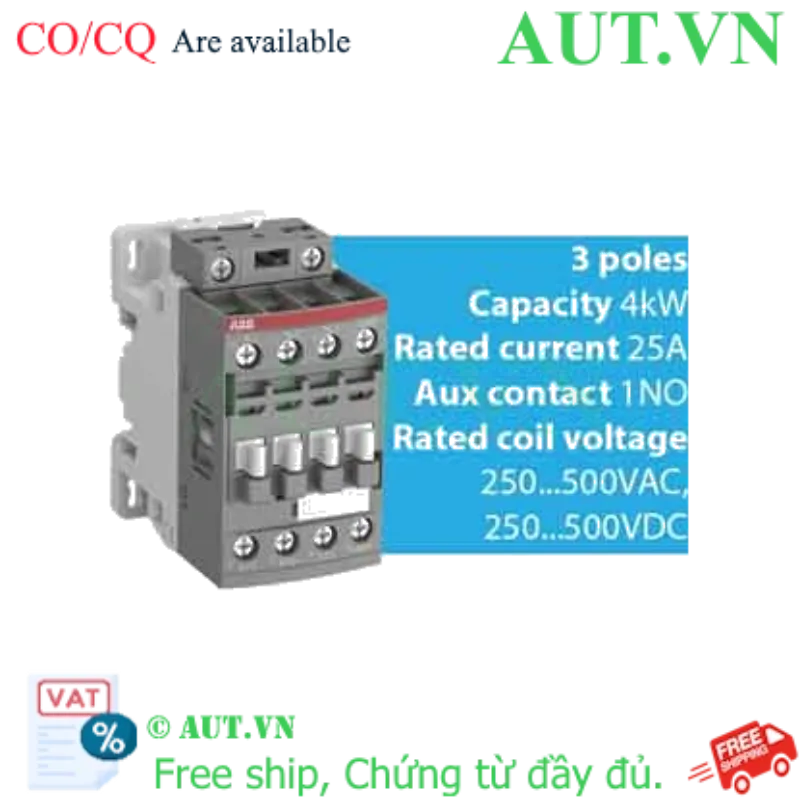

Khởi động từ ABB AF09-30-10-14 (9A-4kW) - Coil 250-500V AC/DC, Chống Rung, Chính Hãng AUT VN

Thương hiệu: ABB (Thụy Điển) - Dòng AF Series công nghệ cuộn hút điện tử
Mã sản phẩm: AF09-30-10-14 (1SBL137001R1410)
Thông số kỹ thuật: Dòng định mức 9A (AC-3), Công suất 4kW tại 400V
Điện áp điều khiển: 250-500V AC/DC (Dải rộng, linh hoạt)
Cấu hình: 3 cực chính + 1 tiếp điểm phụ NO (thường mở)
Đặc điểm nổi bật: Chống rung (Chatter), tiết kiệm điện năng, vận hành êm ái

nhà chế tạo: ABB

SKU: 1SBL137001R1410 (AF09-30-10-14)

Tải xuống mẫu

Giá cũ: 582.300 ₫

Giá bán: 465.840 ₫

Số lượng:

Khởi động từ ABB AF09-30-10-14: Giải Pháp Đóng Cắt Công Nghiệp Thông Minh & Bền Bỉ

Khởi động từ ABB AF09-30-10-14 (hay Contactor ABB AF09) là thiết bị đóng cắt điện từ cao cấp thuộc dòng AF Series danh tiếng. Được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong điều khiển động cơ công nghiệp, AF09-30-10-14 không chỉ đơn thuần là một linh kiện, mà là giải pháp đảm bảo sự vận hành liên tục, an toàn cho hệ thống sản xuất của doanh nghiệp.

Điểm tạo nên sự khác biệt vượt trội của sản phẩm chính là công nghệ cuộn dây điện tử (Electronic Coil). Khác với các loại contactor truyền thống, cuộn hút của AF09-30-10-14 hoạt động trong dải điện áp cực rộng từ 250-500V AC/DC. Điều này giúp loại bỏ hoàn toàn hiện tượng rung (tiếng u u), ngăn ngừa cháy cuộn coil khi điện áp lưới biến động, từ đó tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.

Điểm nổi bật của Contactor ABB AF09-30-10-14

Công nghệ AC/DC Wide Range: Tự động điều chỉnh dòng điện duy trì, giảm nhiệt lượng tỏa ra trong tủ điện, bảo vệ các thiết bị xung quanh.
Khả năng chống rung tuyệt đối: Loại bỏ tiếng ồn cơ khí, đảm bảo tiếp điểm đóng ngắt dứt khoát, giảm mài mòn.
Độ bền chuẩn công nghiệp: Hoạt động ổn định trong môi trường khắc nghiệt từ -40°C đến +70°C, chống sốc cơ học cao.
Thiết kế tối ưu: Lắp đặt nhanh chóng trên thanh ray DIN 35mm, giúp tiết kiệm không gian tủ điện và dễ dàng bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết tiêu chuẩn ABB
Mã đặt hàng (Ordering Code)	1SBL137001R1410
Ký hiệu sản phẩm	AF09-30-10-14
Dòng định mức (Ie) - AC-3 (400V)	9 A
Công suất định mức (Pe) - AC-3 (400V)	4 kW
Dòng định mức (Ie) - AC-1 (Tải thuần trở)	25 A
Điện áp điều khiển cuộn dây (Us)	250 ... 500 V AC/DC
Cấu hình tiếp điểm	3 cực chính (3P) + 1 tiếp điểm phụ NO
Cấp bảo vệ	IP20
Tiêu chuẩn quốc tế	IEC/EN 60947-4-1

Lợi ích khi lựa chọn ABB AF09-30-10-14 tại AUT VN

Khi quý khách tin dùng sản phẩm Khởi động từ ABB AF09 phân phối bởi AUT VN, quý khách sẽ nhận được những giá trị thực tế:

Triệt tiêu thời gian dừng máy (Downtime): Khả năng chống sụt áp và chống rung giúp hệ thống vận hành xuyên suốt, tránh các sự cố dừng máy đột ngột gây thiệt hại kinh tế.
Tiết kiệm chi phí vận hành: Công nghệ cuộn hút điện tử giảm tiêu thụ điện năng và kéo dài chu kỳ thay thế linh kiện.
Cam kết chính hãng: Đầy đủ chứng chỉ CO/CQ, bảo hành chính hãng, hỗ trợ kỹ thuật 24/7 từ đội ngũ chuyên gia tại AUT VN.

Hướng dẫn lắp đặt và vận hành (How-to)

Để thiết bị đạt hiệu suất cao nhất, quý khách vui lòng tuân thủ quy trình sau:

Cố định thiết bị: Gắn contactor lên thanh ray DIN 35mm hoặc sử dụng vít cố định vào tấm panel tủ điện.
Đấu nối mạch động lực: Kết nối nguồn 3 pha vào các cực L1, L2, L3 và đấu đầu ra đến tải/động cơ.
Đấu nối mạch điều khiển: Cấp nguồn điện áp trong khoảng 250-500V AC/DC vào hai đầu cực A1 và A2.
Kiểm tra vận hành: Kích hoạt nguồn điều khiển để kiểm tra hành trình đóng/cắt và tín hiệu phản hồi qua tiếp điểm NO.
Lưu ý: Sử dụng đầu cos bấm chuẩn, siết chặt vít để tránh hiện tượng move gây phát nhiệt.

Sản phẩm kết hợp và phụ kiện tương thích (isRelatedTo)

Để xây dựng hệ thống bảo vệ động cơ toàn diện, AF09-30-10-14 nên được phối hợp cùng:

Rơ le nhiệt ABB TF42 hoặc EF19: Bảo vệ quá tải tuyệt đối cho động cơ (Lắp trực tiếp).
Khối tiếp điểm phụ ABB: Mở rộng số lượng tiếp điểm NO/NC cho các mạch logic phức tạp.
Khóa liên động cơ khí VM4: Sử dụng cho các mạch đảo chiều động cơ để ngăn ngắn mạch pha.

Ứng dụng thực tế của sản phẩm (PropertyValue)

Khởi động từ ABB AF09-30-10-14 là lựa chọn tối ưu cho:

Điều khiển khởi động trực tiếp (DOL) cho động cơ 3 pha công suất ≤ 4kW.
Hệ thống băng tải, quạt thông gió công nghiệp, máy nén khí cỡ nhỏ.
Hệ thống bơm nước, điều hòa trung tâm (HVAC) tại các tòa nhà, khách sạn.
Tích hợp vào tủ điện điều khiển tự động sử dụng PLC/HMI.

Câu hỏi thường gặp (FAQ)

1. AF09-30-10-14 khác gì so với Contactor AC thông thường?
Sản phẩm dùng cuộn hút điện tử AC/DC dải rộng, không bị rung (u u) khi điện áp biến động và tiết kiệm điện hơn nhiều so với cuộn hút AC truyền thống.

2. Tôi có thể dùng nguồn 220V cho mã này không?
Không. Mã -14 yêu cầu dải 250-500V. Nếu dùng 220V, bạn nên chọn mã AF09-30-10-11 hoặc -12 để đảm bảo thiết bị hít chắc.

3. Công suất 4kW áp dụng cho loại tải nào?
4kW là định mức cho tải AC-3 (động cơ lồng sóc) tại 400V. Nếu dùng cho tải thuần trở (AC-1), dòng chịu tải lên đến 25A.

4. Tiếp điểm NO (thường mở) được dùng làm gì?
Dùng để làm mạch tự giữ, đấu đèn báo trạng thái hoặc gửi tín hiệu phản hồi về PLC.

5. Lắp rơ le nhiệt TF42 vào AF09 có cần dây nối không?
Không cần. Rơ le nhiệt TF42 được thiết kế khớp nối cơ khí trực tiếp vào AF09, cực kỳ gọn gàng và an toàn.

6. Tuổi thọ của dòng AF Series là bao lâu?
Dòng AF có độ bền cơ học cực cao, đạt hàng triệu chu kỳ đóng cắt nếu vận hành đúng thông số.

7. Thiết bị này có gây nhiễu cho PLC không?
Nhờ công nghệ cuộn hút điện tử, nhiễu điện từ khi đóng cắt được giảm thiểu tối đa, rất an toàn cho PLC.

8. Làm sao để nhận biết hàng ABB chính hãng tại AUT VN?
Sản phẩm có tem nhãn rõ ràng, mã vạch truy xuất, đầy đủ CO/CQ và chế độ bảo hành chính hãng.

9. Ưu điểm của việc hỗ trợ cả AC và DC là gì?
Giúp kỹ sư linh hoạt trong thiết kế mạch điều khiển và doanh nghiệp đơn giản hóa việc quản lý kho linh kiện.

10. AF09 có chịu được môi trường nóng ẩm tại Việt Nam không?
Có, với dải nhiệt vận hành từ -40°C đến +70°C, sản phẩm hoàn toàn thích nghi tốt với khí hậu Việt Nam.

11. Kích thước của AF09-30-10-14 có lớn không?
Thiết kế Compact, chuẩn ray DIN 35mm, giúp tối ưu diện tích tủ điện.

12. Khi nào tôi cần thay thế contactor mới?
Khi tiếp điểm bị mòn gây nóng, cuộn coil hít không dứt khoát hoặc có tiếng kêu lạ, bạn nên thay thế ngay để bảo vệ động cơ.
