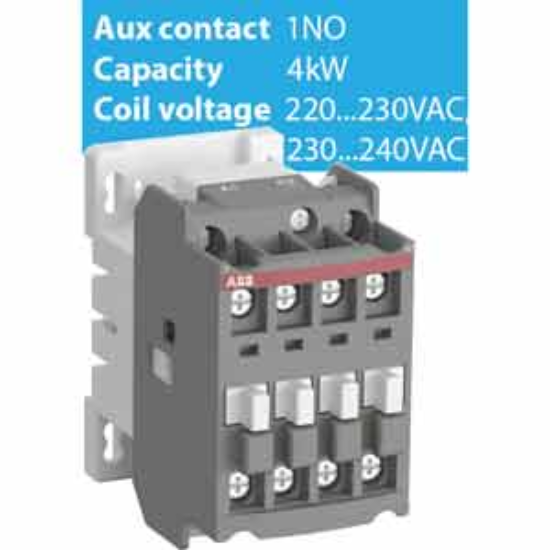

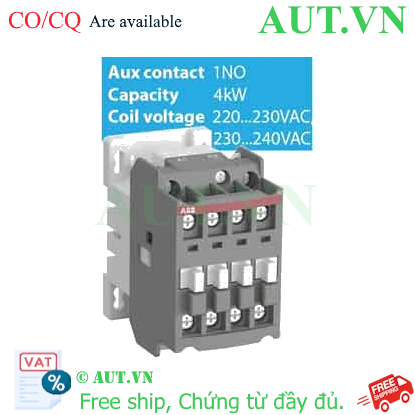

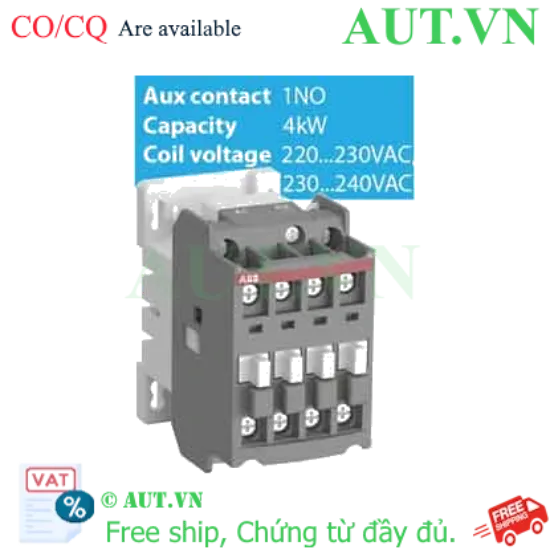

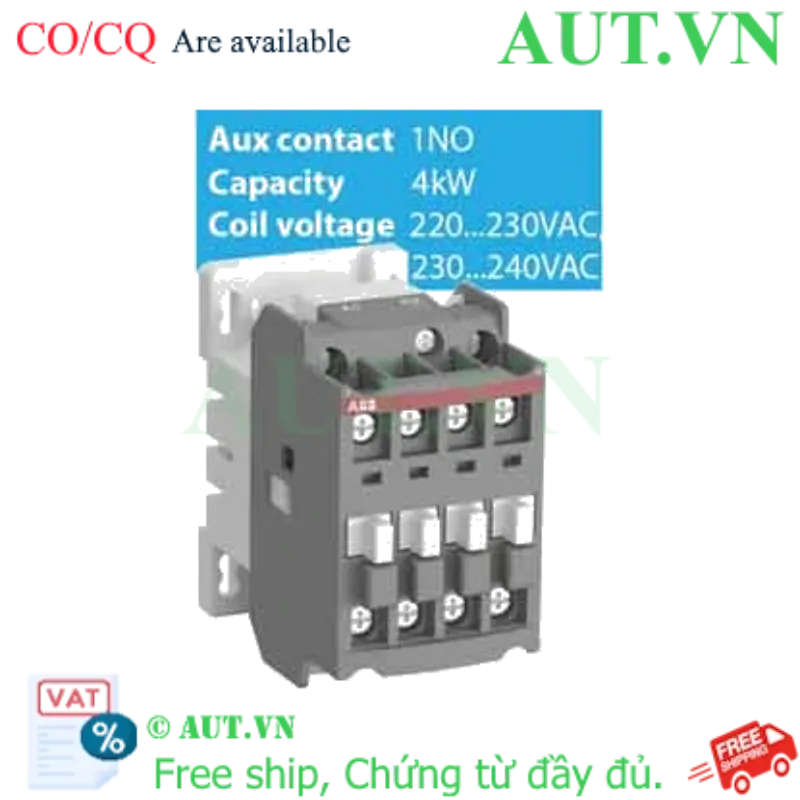

Khởi Động Từ ABB AX09-30-10-80 (9A - 4kW) Coil 220V | Siêu Nhỏ Gọn, Độ Bền Cao, Chính Hãng AUT VN

Giới thiệu Khởi động từ ABB AX09-30-10-80

Khởi động từ ABB AX09-30-10-80 (hay còn gọi là Contactor ABB AX09) là thiết bị đóng cắt điện từ cao cấp, được thiết kế chuyên biệt để điều khiển khởi động và bảo vệ các động cơ không đồng bộ 3 pha. Với sự kết hợp giữa công nghệ cơ khí chính xác từ Thụy Sĩ và tiêu chuẩn an toàn khắt khe, AX09 là giải pháp tối ưu cho các tủ điện công nghiệp đòi hỏi sự tinh gọn nhưng vẫn đảm bảo hiệu suất vận hành mạnh mẽ.

Sản phẩm hiện được cung cấp chính thức bởi AUT VN, đơn vị uy tín chuyên phân phối thiết bị điện công nghiệp ABB, đảm bảo mang đến cho khách hàng giải pháp tối ưu về hiệu suất, độ bền và an toàn tuyệt đối cho hệ thống điện.

Điểm nổi bật của Contactor ABB AX09-30-10-80

• Thiết kế Compact tối ưu: Với độ rộng chỉ 44mm, sản phẩm giúp tiết kiệm tối đa không gian trong tủ điện, cho phép bố trí nhiều thiết bị hơn trên cùng một thanh ray, giảm chi phí vật tư vỏ tủ.
• Vận hành siêu bền bỉ: Hệ thống tiếp điểm được chế tạo từ hợp kim bạc cao cấp chống mài mòn, đảm bảo tuổi thọ lên đến hàng triệu lần đóng cắt, giảm thiểu tối đa chi phí bảo trì định kỳ.
• Tích hợp linh hoạt: Việc sở hữu sẵn tiếp điểm phụ 1NO giúp đơn giản hóa việc thiết kế mạch tự giữ, mạch báo hiệu hoặc kết nối với PLC mà không cần lắp thêm module phụ rườm rà.
• Độ tin cậy tuyệt đối: Cuộn hút 220V hoạt động ổn định, khả năng chống rung và giảm tiếng ồn từ tính vượt trội, phù hợp với môi trường vận hành công nghiệp khắc nghiệt tại Việt Nam.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chính xác được trích xuất theo tiêu chuẩn nhà sản xuất ABB:

Nguồn tham khảo: ABB Global Official Site

Lợi ích khi lựa chọn ABB AX09 tại AUT VN

• Vận hành an toàn tuyệt đối: Khả năng đóng cắt dứt khoát, dập hồ quang nhanh, bảo vệ an toàn cho cả người vận hành và thiết bị điện trong hệ thống.
• Tối ưu chi phí đầu tư dài hạn: Với độ bền cơ học vượt trội, sản phẩm giảm thiểu tần suất thay thế và chi phí dừng máy, giúp doanh nghiệp tối ưu hóa ngân sách vận hành.
• Lắp đặt siêu tốc: Thiết kế chuẩn DIN Rail 35mm giúp kỹ thuật viên triển khai nhanh chóng, giảm thời gian thi công và lắp ráp tủ điện.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ chuyên gia tại AUT VN luôn sẵn sàng tư vấn chi tiết về sơ đồ đấu nối, cách tính toán chọn thiết bị bảo vệ đi kèm phù hợp nhất với tải thực tế.

Hướng dẫn lắp đặt và đấu nối chi tiết (How-To)

1. Kiểm tra an toàn: Ngắt toàn bộ nguồn điện cấp cho tủ. Sử dụng bút thử điện hoặc đồng hồ VOM để xác nhận không còn điện áp trước khi thao tác.
2. Cố định thiết bị: Gá khởi động từ ABB AX09 lên thanh DIN rail 35mm. Ấn nhẹ cho đến khi nghe tiếng "click" để đảm bảo thiết bị đã khớp hoàn toàn.
3. Đấu nối mạch động lực:
   • Kết nối nguồn 3 pha vào các chân đầu vào: 1L1, 3L2, 5L3.
   • Kết nối đầu ra đến động cơ hoặc tải tại các chân: 2T1, 4T2, 6T3.
4. Đấu nối mạch điều khiển:
   • Cấp nguồn 220V AC vào hai chân cuộn hút A1 và A2.
   • Sử dụng cặp tiếp điểm phụ 13-14 (NO) để thiết lập mạch tự giữ hoặc gửi tín hiệu phản hồi về PLC/đèn báo.
5. Vận hành thử: Siết chặt tất cả các đầu dây bằng tua vít chuyên dụng, kiểm tra ngắn mạch và đóng điện chạy thử để kiểm tra tính đúng đắn của logic điều khiển.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng một hệ thống khởi động động cơ hoàn chỉnh, an toàn và đạt chuẩn công nghiệp, bạn nên kết hợp ABB AX09-30-10-80 với các thiết bị sau:

• Rơ le nhiệt ABB TA25DU: Thiết bị không thể thiếu để bảo vệ động cơ khỏi quá tải, mất pha, ngăn chặn cháy hỏng cuộn dây động cơ.
• MCB ABB MS116 / MS132: Aptomat bảo vệ ngắn mạch và bảo vệ động cơ chuyên dụng (Motor Starter Protector).
• Phụ kiện điều khiển: Nút nhấn Start/Stop, đèn báo pha 220V, Timer thời gian để tạo mạch khởi động sao-tam giác.

Ứng dụng thực tế (PropertyValue)

Nhờ sự bền bỉ và kích thước nhỏ gọn, Contactor ABB AX09 được ứng dụng rộng rãi trong các hệ thống:

• Hệ thống bơm nước: Điều khiển máy bơm 3 pha công suất nhỏ cho nông nghiệp, tòa nhà, chung cư.
• Hệ thống thông gió: Điều khiển quạt hút, quạt đẩy công nghiệp trong nhà xưởng, hầm gửi xe.
• Máy móc công nghiệp nhẹ: Băng tải vận chuyển, máy trộn bê tông mini, máy nén khí nhỏ, máy tiện/phay mini.
• Chiếu sáng công cộng: Điều khiển hệ thống đèn đường hoặc đèn nhà xưởng quy mô vừa thông qua Timer hoặc cảm biến ánh sáng.

Câu hỏi thường gặp (FAQ)

• 1. Tôi có thể dùng ABB AX09 cho tải 1 pha không?
  Hoàn toàn được. Bạn chỉ cần sử dụng 2 trong 3 cực động lực của thiết bị để đóng cắt tải 1 pha, tuy nhiên hãy lưu ý dòng định mức của tải.
• 2. Sự khác biệt giữa mã AX09-30-10-80 và AX09-30-01-80 là gì?
  Điểm khác biệt nằm ở tiếp điểm phụ: Mã 10 có 1 tiếp điểm Thường Mở (NO), trong khi mã 01 có 1 tiếp điểm Thường Đóng (NC).
• 3. Tại sao khởi động từ phát ra tiếng kêu ù lớn khi vận hành?
  Hiện tượng này thường do điện áp cấp cho cuộn hút bị sụt (thấp hơn 200V) hoặc có bụi bẩn, gỉ sét dính vào lõi thép. Hãy kiểm tra lại nguồn cấp và vệ sinh bề mặt tiếp xúc lõi thép.
• 4. Tôi có thể lắp thêm tiếp điểm phụ để tăng số lượng tín hiệu không?
  Có, dòng AX của ABB hỗ trợ các khối tiếp điểm phụ gắn thêm ở mặt trước hoặc mặt hông để mở rộng khả năng điều khiển và giám sát.
• 5. Sản phẩm mua tại AUT VN có đầy đủ chứng từ không?
  Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi đơn hàng chính hãng.
• 6. Thiết bị này có chịu được môi trường ẩm ướt không?
  Sản phẩm có cấp bảo vệ IP20, do đó bắt buộc phải lắp đặt trong tủ điện tiêu chuẩn để tránh nước, bụi và côn trùng xâm nhập.
• 7. Rơ le nhiệt của hãng khác có lắp vừa AX09 không?
  Có thể lắp nếu cùng chuẩn kích thước, nhưng để đảm bảo khớp tuyệt đối về cơ khí và điện, chúng tôi khuyên dùng Rơ le nhiệt ABB TA25DU.
• 8. Tuổi thọ của tiếp điểm AX09 là bao lâu?
  Tuổi thọ cơ học đạt khoảng 10 triệu lần và tuổi thọ điện (AC-3) đạt khoảng 1.2 triệu lần đóng cắt trong điều kiện tiêu chuẩn.
• 9. Làm sao để nhận biết hàng ABB chính hãng?
  Hàng thật có logo sắc nét, tem nhãn in rõ ràng, mã vạch kiểm tra được và đặc biệt là có chứng từ phân phối rõ ràng từ AUT VN.
• 10. Thời gian bảo hành sản phẩm là bao lâu?
  Sản phẩm được bảo hành chính hãng 12 tháng kể từ ngày mua tại AUT VN đối với các lỗi từ nhà sản xuất.
• 11. Dòng AC-1 và AC-3 khác nhau như thế nào trên AX09?
  AC-3 dành cho tải động cơ (9A), còn AC-1 dành cho tải trở như điện trở nhiệt (22A). Bạn cần chọn dựa trên loại tải thực tế.
• 12. AX09-30-10-80 có hỗ trợ lắp trên thanh ray 35mm?
  Có, thiết bị được thiết kế chuẩn DIN Rail 35mm, giúp lắp đặt cực kỳ nhanh chóng và chắc chắn.
