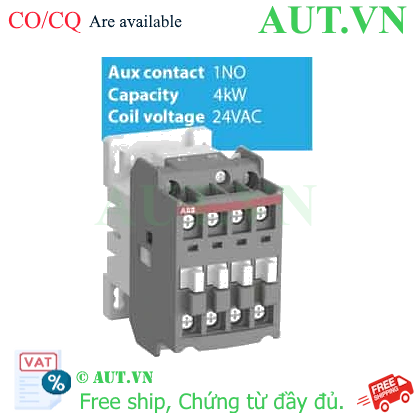

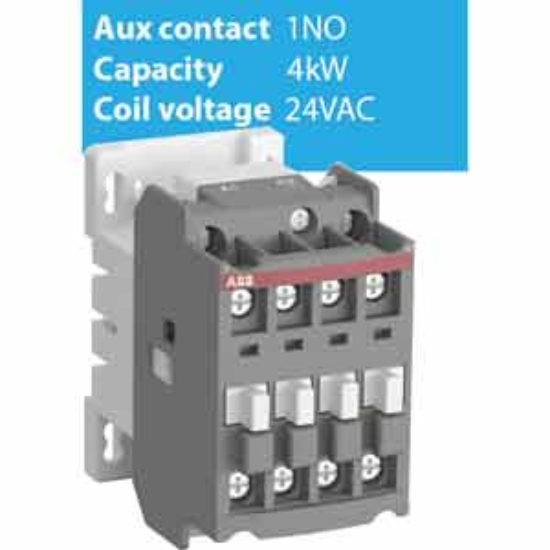

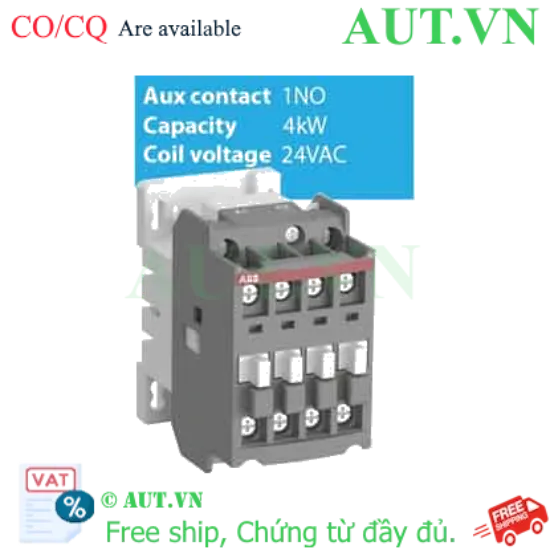

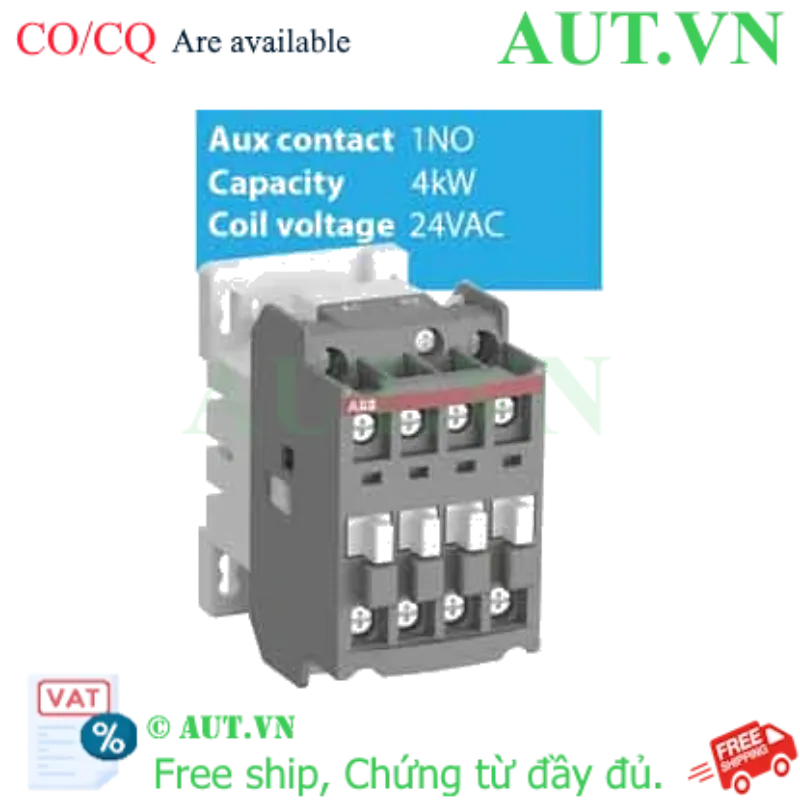

Contactor ABB AX09-30-10-81 (22A, 4kW, Coil 24VAC) | Chính Hãng, Bền Bỉ, Nhỏ Gọn

Thương hiệu: ABB (Chính hãng)
Model: AX09-30-10-81 (Mã: 1SBL901074R8110)
Dòng định mức: 22A (Chuẩn AC-3)
Công suất tải: 4kW tại 400V
Điện áp cuộn Coil: 24VAC (50/60Hz)
Cấu hình tiếp điểm: 3 cực chính (3NO) + 1 tiếp điểm phụ (1NO)
Ưu điểm: Thiết kế siêu nhỏ gọn, lắp đặt DIN-rail linh hoạt

nhà chế tạo: ABB

SKU: 1SBL901074R8110 (AX09-30-10-81)

Tải xuống mẫu

Giá cũ: 408.000 ₫

Giá bán: 326.400 ₫

Số lượng:

Giới thiệu Contactor ABB AX09-30-10-81 (1SBL901074R8110)

Contactor ABB AX09-30-10-81 là thiết bị khởi động từ điện từ cao cấp thuộc dòng AX series danh tiếng toàn cầu của hãng ABB. Sản phẩm được chế tạo để đóng cắt và điều khiển các tải động cơ 3 pha một cách chính xác, đảm bảo vận hành ổn định và an toàn tuyệt đối cho các hệ thống điện công nghiệp. Với đặc điểm cuộn coil 24VAC, thiết bị này là lựa chọn lý tưởng cho các hệ thống điều khiển tự động hóa sử dụng PLC hoặc các bộ nguồn điện áp thấp, giúp tăng cường tính an toàn cho mạch điều khiển và giảm thiểu rủi ro rò rỉ điện.

Điểm nổi bật của Khởi động từ ABB AX09

Độ tin cậy vượt trội: Tuổi thọ cơ học và điện học cực cao, giúp giảm thiểu thời gian dừng máy và tối ưu hóa chi phí bảo trì định kỳ.
Thiết kế tối ưu không gian: Kích thước cực kỳ nhỏ gọn, hỗ trợ lắp đặt nhanh chóng trên thanh ray DIN-rail, giúp tiết kiệm diện tích đáng kể cho tủ điện công nghiệp.
Tiêu chuẩn quốc tế khắt khe: Tuân thủ nghiêm ngặt chuẩn IEC 60947, khả năng chịu tải nặng và chống hồ quang điện ưu việt.
Tích hợp sẵn tiếp điểm phụ: Trang bị sẵn 1 tiếp điểm phụ NO (thường mở), giúp đơn giản hóa việc đấu nối mạch duy trì hoặc mạch báo tín hiệu trạng thái mà không cần mua thêm phụ kiện.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (SKU)	1SBL901074R8110
Model	AX09-30-10-81
Dòng điện định mức (Ie)	22A (Chuẩn AC-3)
Công suất động cơ (tại 400V)	4 kW
Số cực chính	3 cực (3NO)
Điện áp cuộn hút (Coil)	24VAC (50/60Hz)
Tiếp điểm phụ tích hợp	1NO
Điện áp vận hành tối đa	690 VAC
Cấp bảo vệ	IP20
Kích thước (RxCxS)	44mm x 74mm x 74mm

Lợi ích khi đầu tư Contactor ABB AX09

Bảo vệ hệ thống điện toàn diện: Khả năng đóng ngắt dứt khoát giúp triệt tiêu hồ quang điện, bảo vệ động cơ và các linh kiện điều khiển khỏi hư hỏng.
Tối ưu hóa chi phí: Độ bền vượt trội giúp giảm tần suất thay thế, mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.
Tính linh hoạt và tương thích cao: Dễ dàng kết hợp với các dòng rơ le nhiệt và phụ kiện khác của ABB để tạo thành một hệ thống khởi động động cơ hoàn chỉnh.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt Contactor lên thanh ray DIN-rail hoặc cố định chắc chắn bằng vít lên tấm panel tủ điện theo sơ đồ thiết kế.
Bước 2: Kết nối nguồn điện 3 pha vào các terminal chính (ký hiệu L1, L2, L3).
Bước 3: Đấu nối nguồn điều khiển 24VAC vào hai đầu cuộn coil (terminal A1 và A2). Lưu ý: Tuyệt đối không dùng sai điện áp để tránh cháy cuộn coil.
Bước 4: Sử dụng tiếp điểm phụ 1NO để đấu nối vào mạch tự giữ (self-holding) hoặc mạch đèn báo trạng thái.
Bước 5: Kiểm tra độ chặt của tất cả các đầu nối và vận hành thử nghiệm dưới tải nhẹ trước khi chạy chính thức.

Sản phẩm tương thích (isRelatedTo)

Để hệ thống khởi động động cơ đạt hiệu suất và an toàn cao nhất, bạn nên kết hợp Contactor ABB AX09 với:

Rơ le nhiệt ABB: Dòng TA25DU (phù hợp hoàn hảo cho dải dòng 22A).
Tiếp điểm phụ bổ sung: Các mã CA5X giúp mở rộng số lượng tiếp điểm khi mạch điều khiển phức tạp hơn.
Bộ chống nhiễu (Surge Suppressor): Các dòng RC5 hoặc RV5 giúp bảo vệ cuộn coil khỏi các xung điện áp đột ngột.

Ứng dụng thực tế (Application)

Khởi động và điều khiển động cơ 3 pha: Máy bơm nước, quạt thông gió công nghiệp, máy nén khí.
Hệ thống tự động hóa: Băng tải, dây chuyền sản xuất, robot công nghiệp.
Tủ điện điều khiển trung tâm: Tích hợp trong các hệ thống điều khiển PLC.
Điều khiển các tải điện trở: Hệ thống chiếu sáng công suất lớn hoặc hệ thống sưởi.

Câu hỏi thường gặp (FAQ)

1. Contactor ABB AX09-30-10-81 có phải hàng chính hãng không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp thiết bị ABB 100%, đầy đủ chứng từ CO/CQ.

2. Tôi có thể dùng điện 220VAC để điều khiển cuộn coil này không?
Không. Model này sử dụng cuộn coil 24VAC. Việc dùng sai điện áp sẽ làm cháy cuộn coil ngay lập tức. Hãy kiểm tra kỹ thông số trước khi đấu nối.

3. Dòng điện 22A là dòng chịu tải tối đa hay dòng định mức?
Đây là dòng điện định mức (Ie) cho tải AC-3. Bạn nên chọn thiết bị có dòng định mức cao hơn dòng tải thực tế của động cơ để đảm bảo độ bền.

4. Sản phẩm này có lắp được rơ le nhiệt không?
Có, AX09 tương thích hoàn hảo với các dòng rơ le nhiệt ABB như TA25DU để tạo thành bộ khởi động từ chuyên nghiệp.

5. Kích thước thiết bị có nhỏ gọn không?
Với chiều rộng chỉ 44mm, thiết bị cực kỳ tiết kiệm không gian, rất phù hợp cho các tủ điện có mật độ thiết bị cao.

6. Tiếp điểm phụ 1NO có chức năng gì?
Tiếp điểm phụ 1NO dùng để báo trạng thái đóng của Contactor hoặc dùng làm mạch tự giữ cho cuộn coil trong mạch điều khiển.

7. Cấp bảo vệ IP20 nghĩa là gì?
IP20 nghĩa là thiết bị chống được vật thể rắn >12.5mm nhưng không chống nước. Cần lắp trong tủ điện kín để đảm bảo an toàn.

8. Làm sao để phân biệt hàng thật tại AUT VN?
Hàng chính hãng tại AUT VN có tem nhãn sắc nét, mã SKU chuẩn và luôn đi kèm đầy đủ chứng chỉ chất lượng từ hãng.

9. AUT VN có hỗ trợ giao hàng nhanh không?
Có, chúng tôi hỗ trợ giao hàng nhanh chóng trên toàn quốc, đảm bảo tiến độ lắp đặt cho công trình của bạn.

10. Sản phẩm có sẵn hàng tại kho không?
Chúng tôi luôn duy trì lượng hàng ổn định tại kho. Liên hệ Hotline để kiểm tra tình trạng hàng mới nhất.

11. Tôi cần tư vấn kỹ thuật chuyên sâu, liên hệ ai?
Bạn có thể liên hệ Zalo 0968.053.025 để được đội ngũ kỹ thuật chuyên nghiệp của AUT VN hỗ trợ ngay lập tức.

12. Tại sao nên chọn dòng AX series của ABB?
Dòng AX được thiết kế thế hệ mới, tối ưu hóa hiệu suất đóng ngắt và cực kỳ bền bỉ trong môi trường công nghiệp khắc nghiệt.

Nguồn tham khảo thông số: ABB Official Website
