Tiếp Điểm Phụ ABB 1SFN010820R3311 (CAL19-11B) - 1NO+1NC, Lắp Hông Linh Hoạt

Cấu hình: 1NO + 1NC (1 Thường Mở + 1 Thường Đóng) tối ưu cho mạch điều khiển và báo tín hiệu.
Tương thích: Chuyên dụng cho dòng công tắc tơ ABB AF Series (từ AF116 đến AF370).
Lắp đặt linh hoạt: Thiết kế lắp hai bên (trái hoặc phải) giúp tiết kiệm tối đa diện tích tủ điện.
Hiệu suất cao: Dòng định mức 4A tại 240VAC, đạt chuẩn quốc tế IEC/UL cực kỳ bền bỉ.
Cam kết: Hàng chính hãng ABB, phân phối bởi đại lý uy tín AUT VN.

nhà chế tạo: ABB

SKU: 1SFN010820R3311 (CAL19-11B)

Tải xuống mẫu

Giá cũ: 402.150 ₫

Giá bán: 321.720 ₫

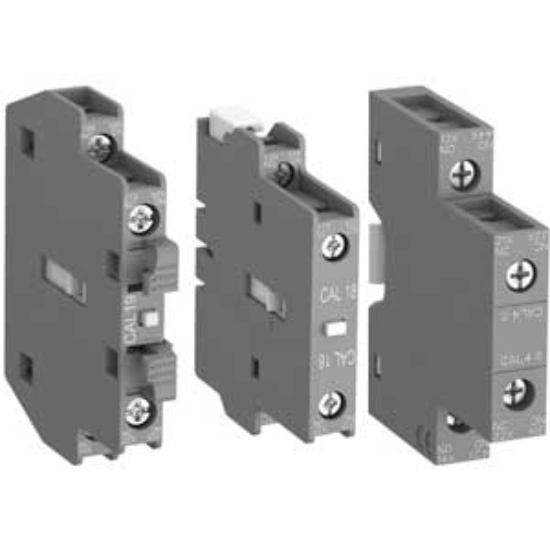

Giới thiệu tiếp điểm phụ ABB 1SFN010820R3311 (CAL19-11B)

Trong các hệ thống điều khiển điện công nghiệp hiện đại, việc giám sát chính xác trạng thái đóng/ngắt của công tắc tơ là yếu tố then chốt để đảm bảo an toàn vận hành và tự động hóa. Tiếp điểm phụ ABB 1SFN010820R3311 (mã sản phẩm: CAL19-11B) là phụ kiện mở rộng cao cấp, được thiết kế để nâng cao khả năng báo hiệu và điều khiển cho các dòng công tắc tơ ABB AF series.

Với cấu hình 1NO + 1NC, sản phẩm giúp các kỹ sư dễ dàng tích hợp mạch logic, đèn báo trạng thái hoặc gửi tín hiệu phản hồi về bộ điều khiển PLC mà không cần thay thế thiết bị chính, giúp tối ưu hóa chi phí đầu tư ban đầu tại AUT VN.

Điểm nổi bật của sản phẩm

Tùy biến không gian tối đa: Cơ chế lắp đặt linh hoạt ở cả hai bên trái hoặc phải giúp tối ưu hóa sơ đồ đi dây, đặc biệt hữu ích trong các tủ điện chật hẹp.
Độ tin cậy vượt trội: Là linh kiện chính hãng ABB, đảm bảo tính đồng bộ tuyệt đối, tuổi thọ cơ học cực cao, giảm thiểu tối đa rủi ro dừng máy ngoài ý muốn.
Lắp đặt nhanh chóng: Sử dụng phương pháp đấu nối bằng vít (screw terminal) chắc chắn, chống rung lắc hiệu quả trong môi trường công nghiệp khắc nghiệt.
Cấu hình đa năng: Sự kết hợp hoàn hảo giữa 1 tiếp điểm Thường mở (NO) và 1 tiếp điểm Thường đóng (NC) cung cấp giải pháp báo tín hiệu linh hoạt nhất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Model)	1SFN010820R3311 (CAL19-11B)
Thương hiệu	ABB
Loại thiết bị	Khối tiếp điểm phụ (Auxiliary Contact Block)
Cấu hình tiếp điểm	1NO + 1NC
Dòng điện định mức (Ie)	4A tại 240VAC
Vị trí lắp đặt	Bên trái hoặc bên phải thiết bị chính (Side mounting)
Phương pháp đấu nối	Đấu dây bằng vít (Screw terminal)
Cấp bảo vệ	IP20
Tiêu chuẩn tuân thủ	EN/IEC 60947-5-1, UL 60335-2-40, CSA
Kích thước (Cao x Rộng x Sâu)	67.3 x 79 x 14.9 mm

Nguồn tham khảo kỹ thuật: ABB Official Website

Lợi ích khi sử dụng tiếp điểm phụ ABB CAL19-11B

Nâng cao an toàn hệ thống: Cung cấp phản hồi trạng thái thực tế về PLC/DCS, giúp hệ thống tự động phát hiện và xử lý lỗi tức thời.
Tiết kiệm chi phí: Thay vì mua công tắc tơ mới có nhiều tiếp điểm, bạn chỉ cần bổ sung khối tiếp điểm phụ này để tùy chỉnh theo nhu cầu.
Tối ưu hóa thiết kế: Giảm kích thước tổng thể của tủ điện nhờ khả năng lắp đặt gọn gàng hai bên cạnh thiết bị.

Hướng dẫn lắp đặt (How-to)

Bước 1: Ngắt hoàn toàn nguồn điện để đảm bảo an toàn tuyệt đối trước khi thao tác.
Bước 2: Xác định vị trí cần lắp (bên trái hoặc bên phải) trên thân công tắc tơ ABB AF series.
Bước 3: Tháo nắp che bảo vệ (cover) tại vị trí lắp đặt trên công tắc tơ chính.
Bước 4: Gắn khối tiếp điểm phụ 1SFN010820R3311 vào rãnh trượt và siết chặt vít cố định để đảm bảo chắc chắn.
Bước 5: Sử dụng tua vít chuyên dụng đấu dây tín hiệu vào các cổng terminal theo sơ đồ mạch điện đã thiết kế.
Bước 6: Kiểm tra lại độ chắc chắn của các mối nối, đóng nắp bảo vệ và đóng điện vận hành thử nghiệm.

Sản phẩm sử dụng chung với

Khối tiếp điểm phụ này được thiết kế tối ưu để hoạt động cùng dòng ABB AF series, bao gồm:

Dòng chuẩn: ABB AF116, AF140, AF146, AF190, AF205, AF265, AF305, AF370.
Các phiên bản tương ứng: AF116B, AF140B...

Ứng dụng sản phẩm

Điều khiển động cơ: Giám sát trạng thái chạy/dừng của động cơ trong các dây chuyền sản xuất.
Tủ điện phân phối: Lắp đặt trong các tủ điện hạ thế, tủ điều khiển trung tâm nhà máy.
Hệ thống tự động hóa: Kết nối tín hiệu phản hồi về bộ điều khiển PLC, DCS, SCADA.
Hệ thống HVAC & Bơm: Ứng dụng trong điều khiển các tải lớn ngành xử lý nước, hệ thống điều hòa công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm phụ ABB 1SFN010820R3311 có dùng được cho hãng khác không?
Trả lời: Sản phẩm được thiết kế chuyên dụng cho dòng ABB AF series để đảm bảo tính tương thích tuyệt đối và an toàn điện cao nhất.

2. Tôi có thể lắp cả hai khối tiếp điểm phụ lên một công tắc tơ không?
Trả lời: Có, bạn có thể lắp một khối bên trái và một khối bên phải nếu không gian tủ điện cho phép.

3. Cấu hình 1NO + 1NC có tác dụng gì trong mạch điều khiển?
Trả lời: Nó cung cấp 1 tiếp điểm Thường mở (NO) và 1 tiếp điểm Thường đóng (NC), giúp bạn thực hiện đồng thời lệnh đóng mạch và báo tín hiệu trạng thái.

4. Tại sao nên mua CAL19-11B tại AUT VN?
Trả lời: AUT VN cam kết cung cấp hàng ABB chính hãng, đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật chuyên sâu cho khách hàng.

5. Sản phẩm này có yêu cầu lắp thêm linh kiện gì để hoạt động không?
Trả lời: Không, bạn chỉ cần lắp khối tiếp điểm này trực tiếp vào công tắc tơ ABB AF series tương ứng là có thể hoạt động ngay.

6. Dòng điện 4A có đủ cho các mạch điều khiển PLC không?
Trả lời: Hoàn toàn đủ. 4A là dòng định mức tiêu chuẩn, cực kỳ phù hợp cho các mạch báo hiệu, relay hoặc đầu vào số của PLC.

7. Làm thế nào để kiểm tra hàng chính hãng ABB?
Trả lời: Hàng chính hãng có bao bì, tem nhãn chuẩn ABB, mã sản phẩm rõ ràng và được phân phối bởi các đại lý uy tín như AUT VN.

8. Tiếp điểm này có chịu được môi trường rung động mạnh không?
Trả lời: Có, thiết kế bắt vít (screw terminal) giúp tiếp điểm luôn chắc chắn, hoạt động ổn định trong môi trường rung động công nghiệp.

9. Cấp bảo vệ IP20 có ý nghĩa gì?
Trả lời: IP20 đảm bảo an toàn chống tiếp xúc với các vật thể rắn có kích thước lớn, phù hợp khi lắp đặt bên trong các tủ điện kín.
